ДВИГАТЕЛЬ 3 - 23



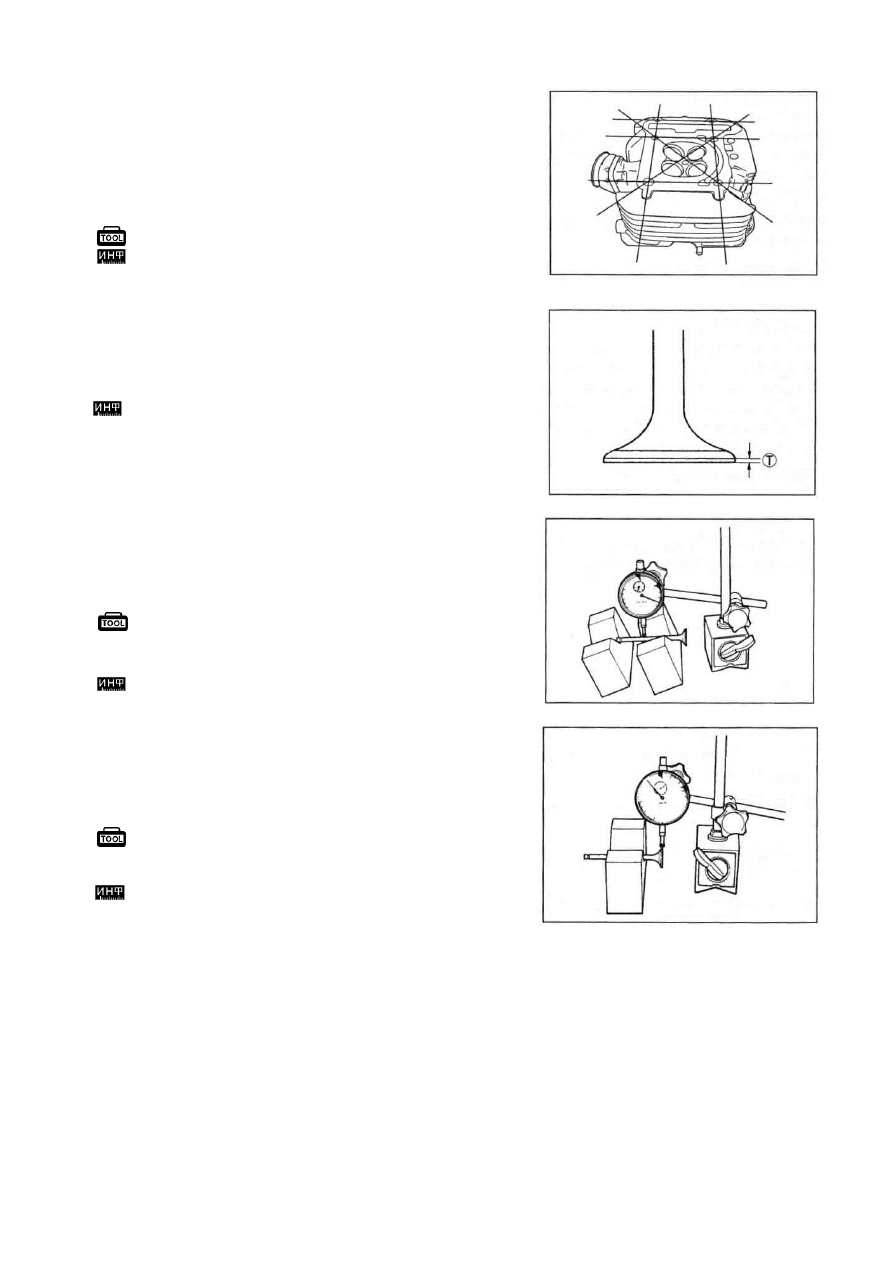

ДЕФОРМАЦИЯ ГОЛОВКИ ЦИЛИНДРА

Очистите камеру сгорания от нагара.

Проверьте

привалочную

поверхность

головки

на

плоскостность,  используя  проверочную  линейку  и  щуп.

Сделайте  замеры  в  нескольких  местах.  Если  в  каком-то

месте  зазор  превышает  допустимый,  замените  головку

новой.



09900-20803: Щуп
Предел допуска на неплоскостность: 0,05 мм
Допустимое биение: 0,05 мм


ИЗНОС ФАСКИ КЛАПАНА
Визуально проверьте состояние фасок клапанов на износ и
повреждения. При обнаружении дефектов замените клапан
новым.  Определите  ширину  пояска  (Т).  Если  она  меньше
допустимой, замените клапан новым.

Ширина пояска (Т). Допустимый предел – 0,5 мм





Допустимое биение: 0,05 мм







БИЕНИЕ СТЕРЖНЯ КЛАПАНА
Уложите  клапан  на  призмы  и  замерьте  биение,  используя
индикатор, как показано на рисунке. Если величина биения
превысит допустимую, замените клапан новым.


09900-20701: Магнитная стойка
09900-20607: Индикатор часового типа (1/100 мм)
09900-21304: Призмы (100 мм)





09900-20701: Магнитная стойка



Допустимое биение: 0,05 мм




РАДИАЛЬНОЕ БИЕНИЕ ГОЛОВКИ КЛАПАНА
Уложите клапан  на  призмы  и  замерьте  радиальное  биение
головки  с  помощью  индикатора,  как  показано  на  рисунке.
Если  величина  биения  превысит  допустимую,  замените
клапан новым.

09900-20607: Индикатор часового типа (1/100 мм)
09900-20701: Магнитная стойка
09900-21304: Призма  (100 мм)
Допуск на радиальное биение головки: 0,03 мм





ДВИГАТЕЛЬ 3 - 24



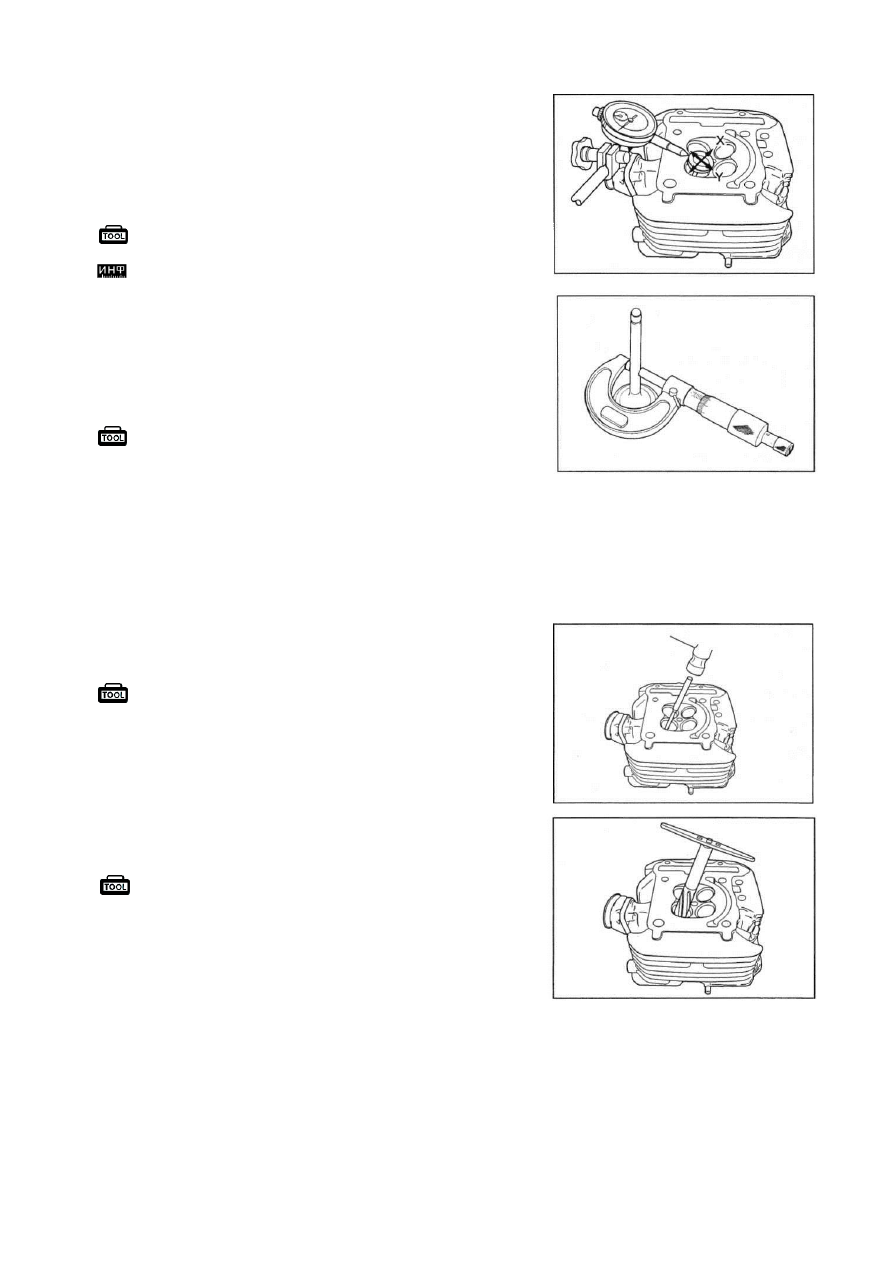

ЛЮФТ ПО СТЕРЖНЮ КЛАПАНА

Поднимите  клапан  приблизительно  на  10  мм  над  седлом.

Измерьте

люфт

по

стержню

в

двух

взаимно

перпендикулярных  направлениях  "X"  и  "Y".  Расположите

индикатор, как показано на рисунке. Если люфт превышает

допустимую величину, определите, что следует заменить –

клапан или направляющую втулку.

09900-20607: Индикатор (1/100 мм)

09900-20701: Магнитная стойка
Предельно допустимый люфт: 0,35 мм


ИЗНОС СТЕРЖНЯ КЛАПАНА
Измерьте  диаметр  стержня  клапана  микрометром.  Если
диаметр превышает допустимые пределы, замените клапан
новым.  Если  диаметр  стержня  в  допуске,  а  люфт
превышает  допустимый,  замените  направляющую  втулку.
После замены проверьте люфт.

09900-20205: Микрометр (0 - 25 мм)
Допуск на диаметр стержня:
ВПУСКНОЙ КЛАПАН: 4,475 – 4,490 мм
ВЫПУСКНОЙ КЛАПАН: 4,



455 – 4,



470 мм








РЕВИЗИЯ ВТУЛКИ КЛАПАНА
• Выпрессуйте втулку, используя специальный инструмент



09916-43210:  Инструмент  для  снятия/установки

втулки



ПРИМЕЧАНИЕ:
*

Снятые втулки повторно не использовать.

*

В  качестве  замены  использовать  только  втулки  с

ремонтными размерами по наружному диаметру.
*

Разверните  отверстие  в  головке  цилиндра  под  втулку

специальной разверткой с ручкой.


09916-34580: Спец. развертка (10,8 мм)
09916-34542: Ручка развертки



















ДВИГАТЕЛЬ 3 - 25



•  Смажьте  маслом  втулку  и  запрессуйте  ее  в  головку  с
помощью           съемника.

09916-43210: Съемник направляющей втулки
09916-43220:  Деталь  съемника  направляющей
втулки

! ВНИМАНИЕ
Отсутствие  смазки  на  направляющей  втулке  перед  ее
запрессовкой  может  привести  к  повреждению  головки
или втулки.

•  После  установки  направляющих  втулок  разверните  их
отверстия



специальными

развертками.

После

развертывания очистите отверстия.

09916-33210: Развертка втулки (4,5 мм)
09916-34542: Ручка развертки






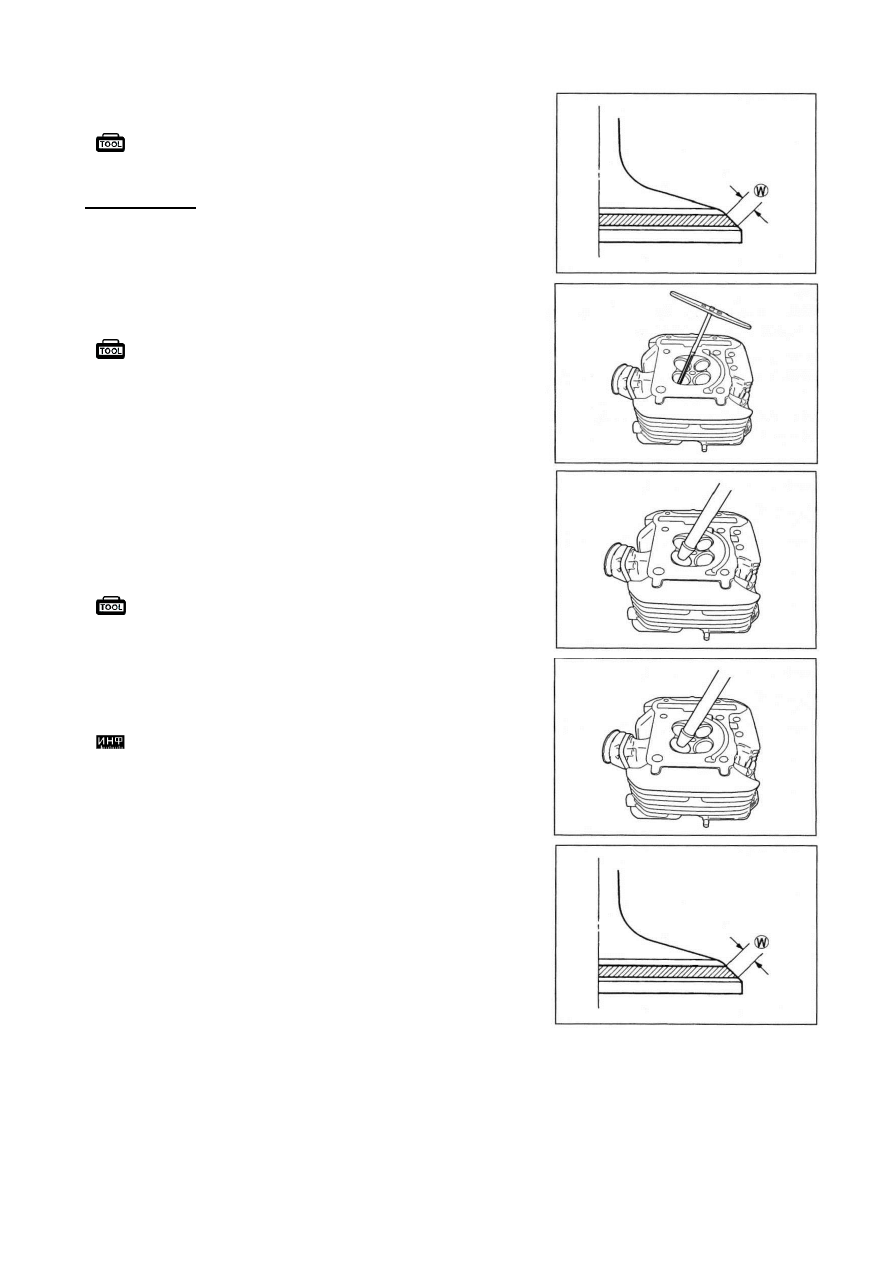

ШИРИНА ПОСАДОЧНОГО ПОЯСКА КЛАПАНА
•  Равномерно  покройте  посадочное  место  клапана
берлинской  глазурью.    Установите  на  место  клапан.
Прижмите  клапан  к  седлу  спец.  приспособлением  и
проверните,  чтобы  на  фаске  остался  четкий  отпечаток  в
месте контакта.


09916-10911:  Приспособление  для  притирки

клапана

Кольцевой  отпечаток  на  фаске  клапана  не  должен  иметь
разрывов. Кроме того, его ширина должна соответствовать
нормативной.


Ширина посадочного пояска (W)
Норма: 0,9 – 1,1 мм


При отклонениях в размере проточите фаску.
























ДВИГАТЕЛЬ 3 - 26



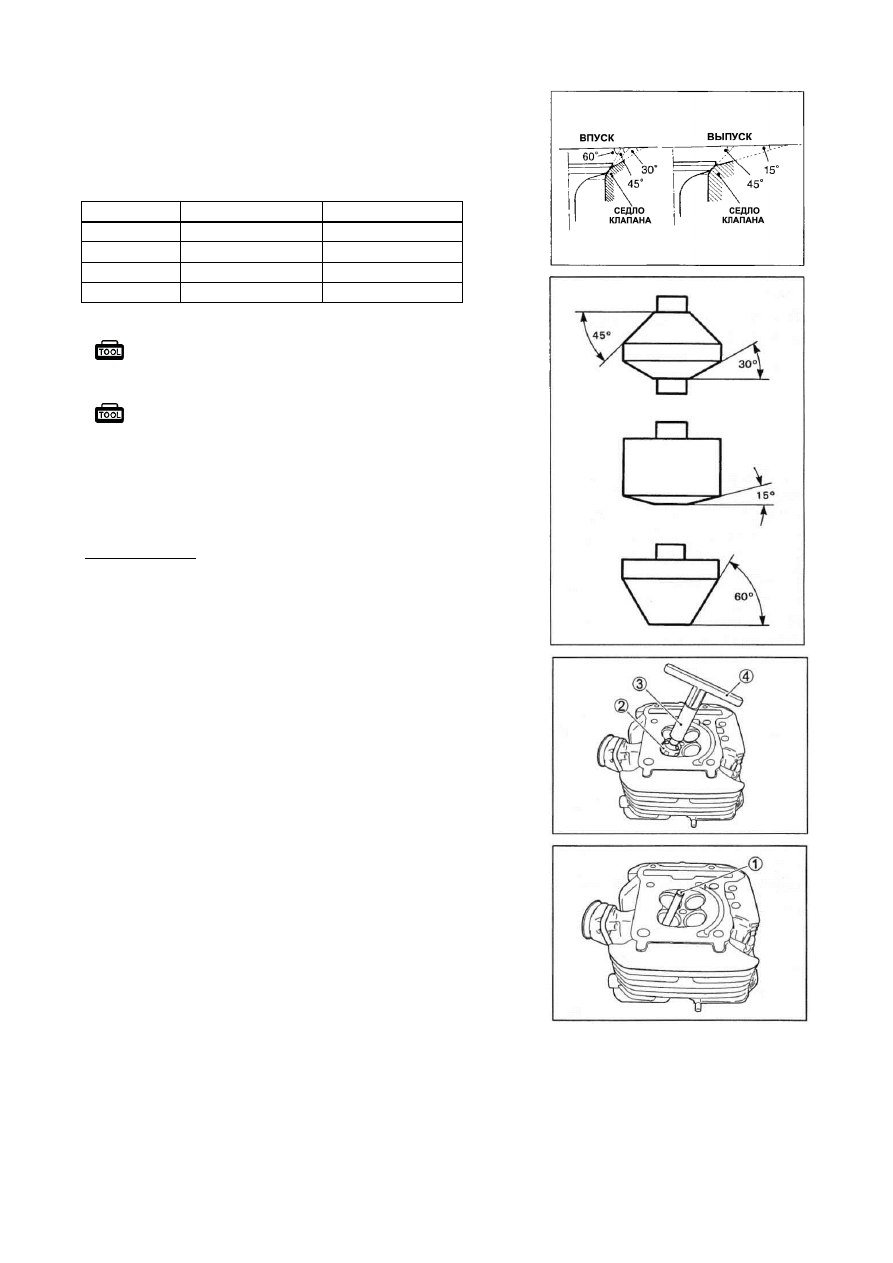

ОБСЛУЖИВАНИЕ СЕДЕЛ КЛАПАНОВ

Седла  впускных  и  выпускных  клапанов  обрабатываются

под  тремя  различными  углами.  Контактные  поверхности
обработаны под углом 45°.










Для США:

Шарошки для седел: N-111, N-121, N-122 и N-126

Оправка:   N-100-4,5

Для других стран

09916-21111: Набор шарошек (включая N-111, N-
121 и N-122)
09916-20630: Шарошка для седла N-126
09916-20640: Оправка N-100 - 4,5

ПРИМЕЧАНИЕ:
Используйте оправку N-100-4.5 с набором шарошек N-111,
N-121, N-122, и N-126.

! ВНИМАНИЕ
Контактная  поверхность  седел  должна  проверяться
после каждой обработки.





• При установке оправки (1), слегка его поворачивайте.









•  Плотно  установите  оправку.  Используйте  шарошку  45°

(2), оправку (3) и ручку (4).



















Впуск

Выпуск

45°

N-122

N-122

15°

—

N-121

30°

N-126

—

60°

N-111

—
