ДВИГАТЕЛЬ 3 - 15



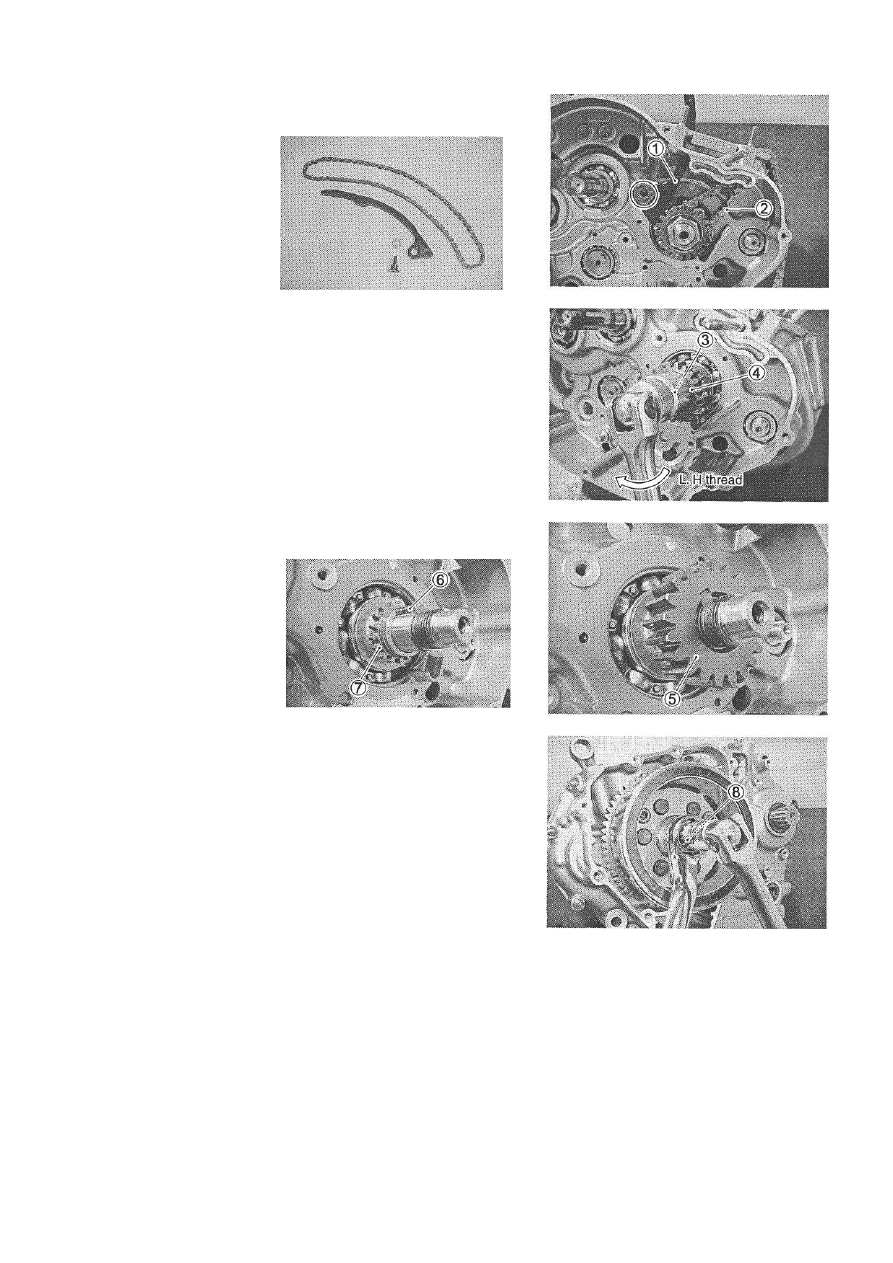

•  Снимите натяжитель цепи (1).
•  Снимите цепь (2).











• Открутите гайку (3) и снимите шайбу (4), удерживая ротор
генератора ключом на 27.


Примечание:
 Гайка имеет левую резьбу.






•  Снимите шестерню (5).
•  Снимите шпонку (6), звезду цепи ГРМ (7).











•  Снимите  гайку  ротора  (8),  удерживая  ротор  генератора

ключом на 27.


















ДВИГАТЕЛЬ 3 - 16



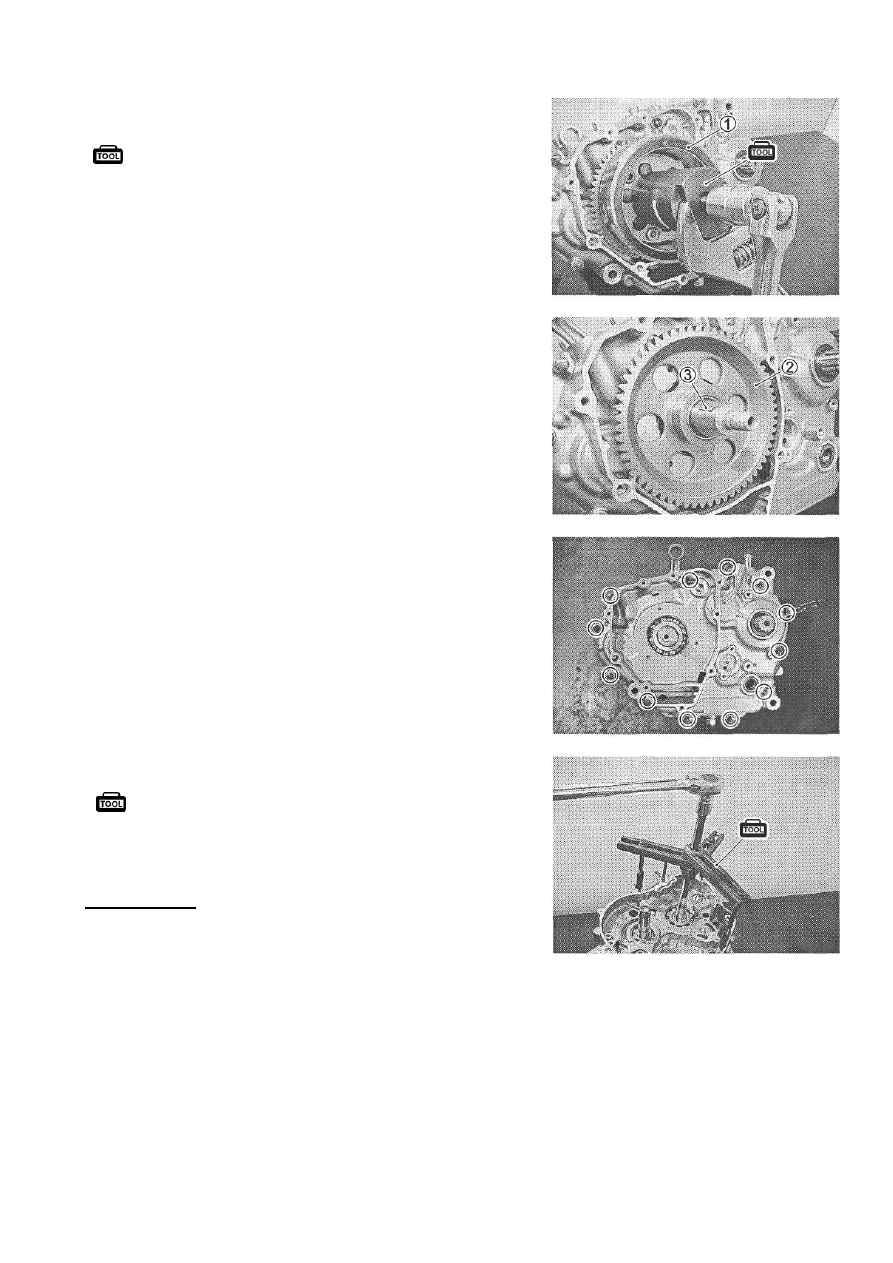

• Снимите ротор генератора (1) с помощью съемника.

            09930-31921: Фиксатор ротора генератора

• Снимите шестерню (2) генератора и шпонку (3).

• Выкрутите болты картера.










• Разъедините картер с помощью съемника.





09920-13120: Разъединитель картера

ПРИМЕЧАНИЕ:
Установите  съемник  так,  чтобы  его  плоскость  была
параллельна плоскости картера.

! ВНИМАНИЕ

После  разъединения  картера  детали  должны  остаться
на его левой половине.











ДВИГАТЕЛЬ 3 - 17



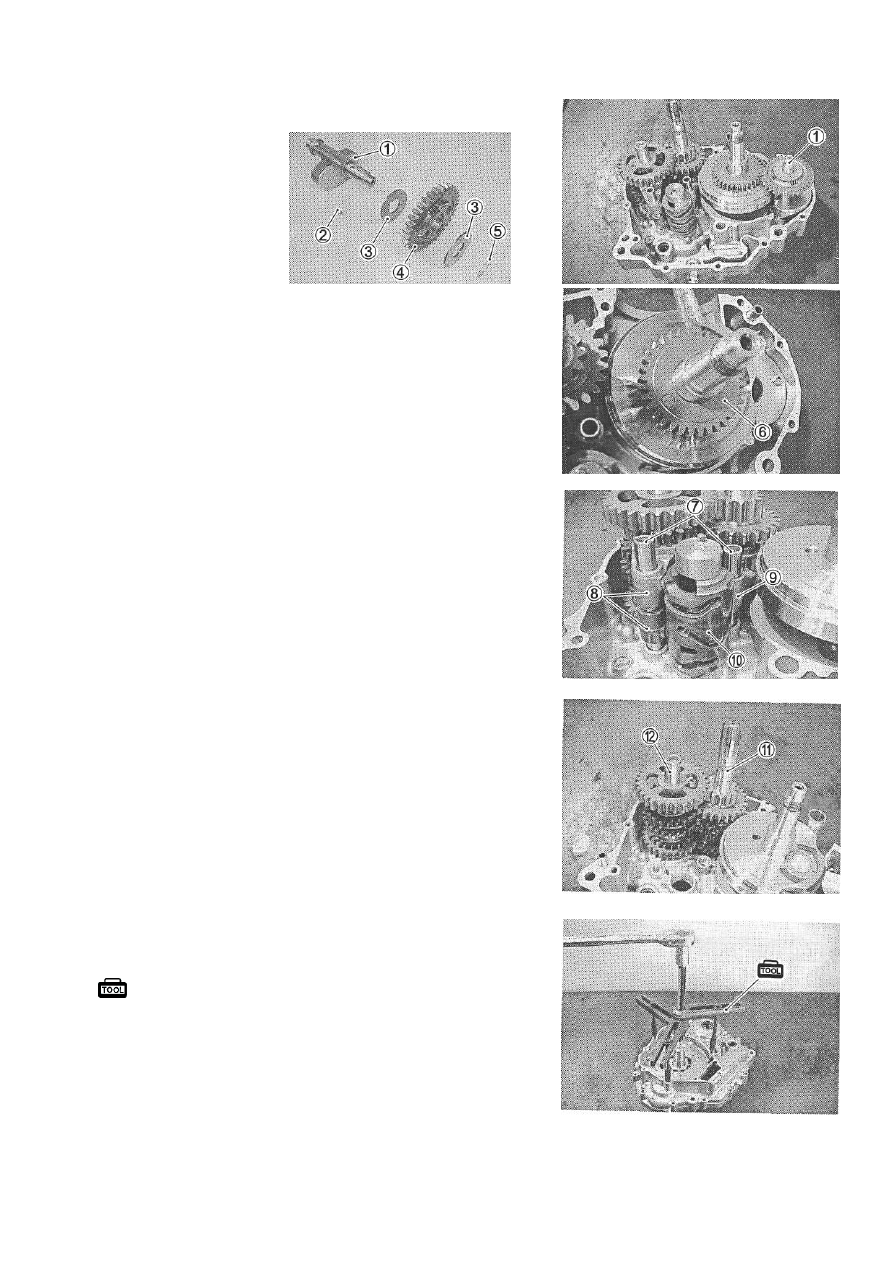

• Снимите балансирный вал (1), шпонку (2), шайбы (3,5) и
шестерню (4) балансирного вала.








•  Снимите  шестерню  (6)  привода  балансирного  вала  с
коленвала.








• Снимите оси вилок переключения передач (7).
• Снимите вилки (8,9).
• Снимите барабан селектора (10).









• Снимите узел вторичного (11)  и первичного вала (12).















• Снимите коленчатый вал, используя спец. инструмент.





09920-13120: Разъединитель картера/коленчатого

вала

ПРИМЕЧАНИЕ:
Установите съемник так, чтобы его плоскость была
параллельна плоскости картера.






ДВИГАТЕЛЬ 3 - 18



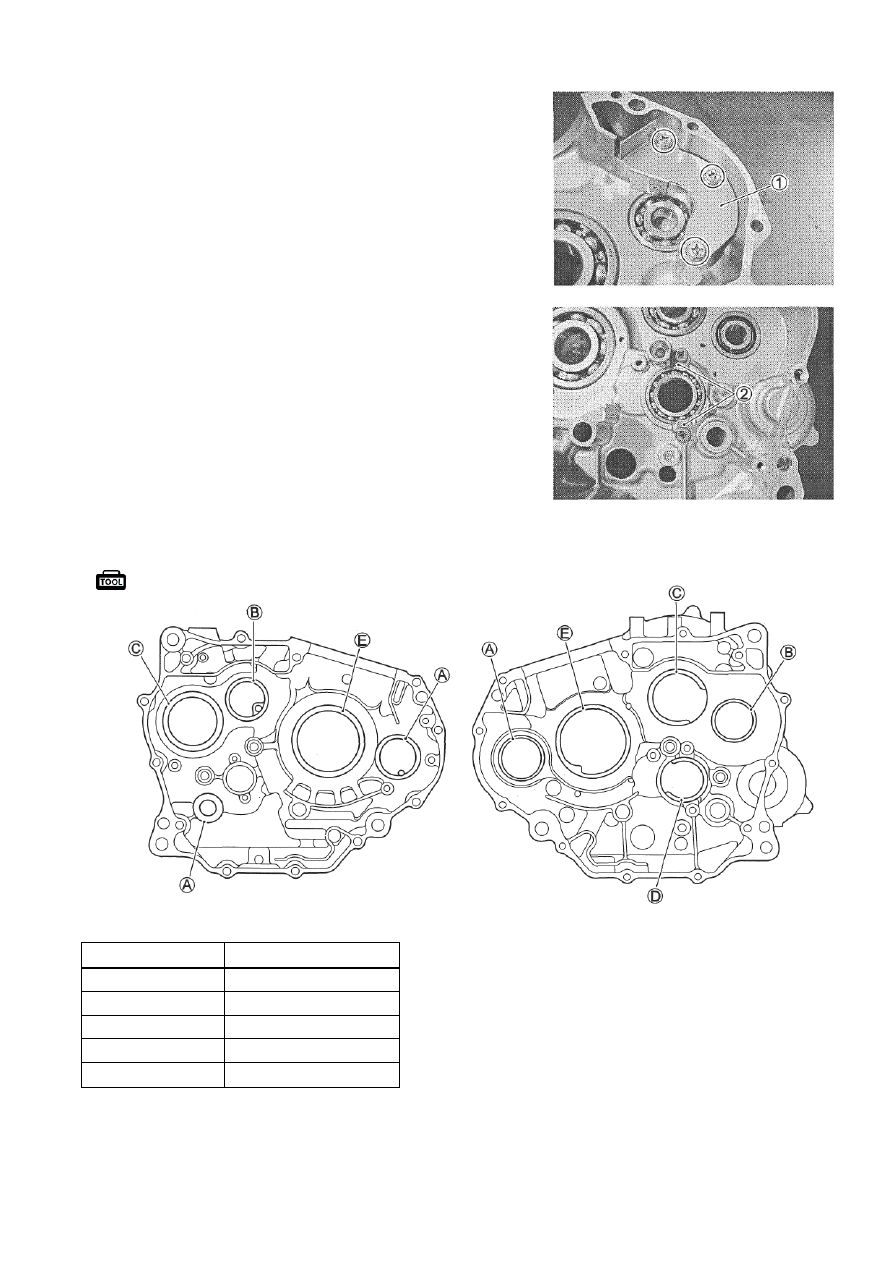

• Снимите держатель (1) подшипника.










• Снимите держатель (2) подшипника.










• Снимите подшипники картера с помощью специального
съемника.


09921-20240: Набор съемников подшипников



































Подшипник



Приспособление



А



15 мм



B



17 мм



C



20 мм



D



25 мм



E



28 мм
