Мотоцикл Сузуки DR-Z250. Руководство - часть 13

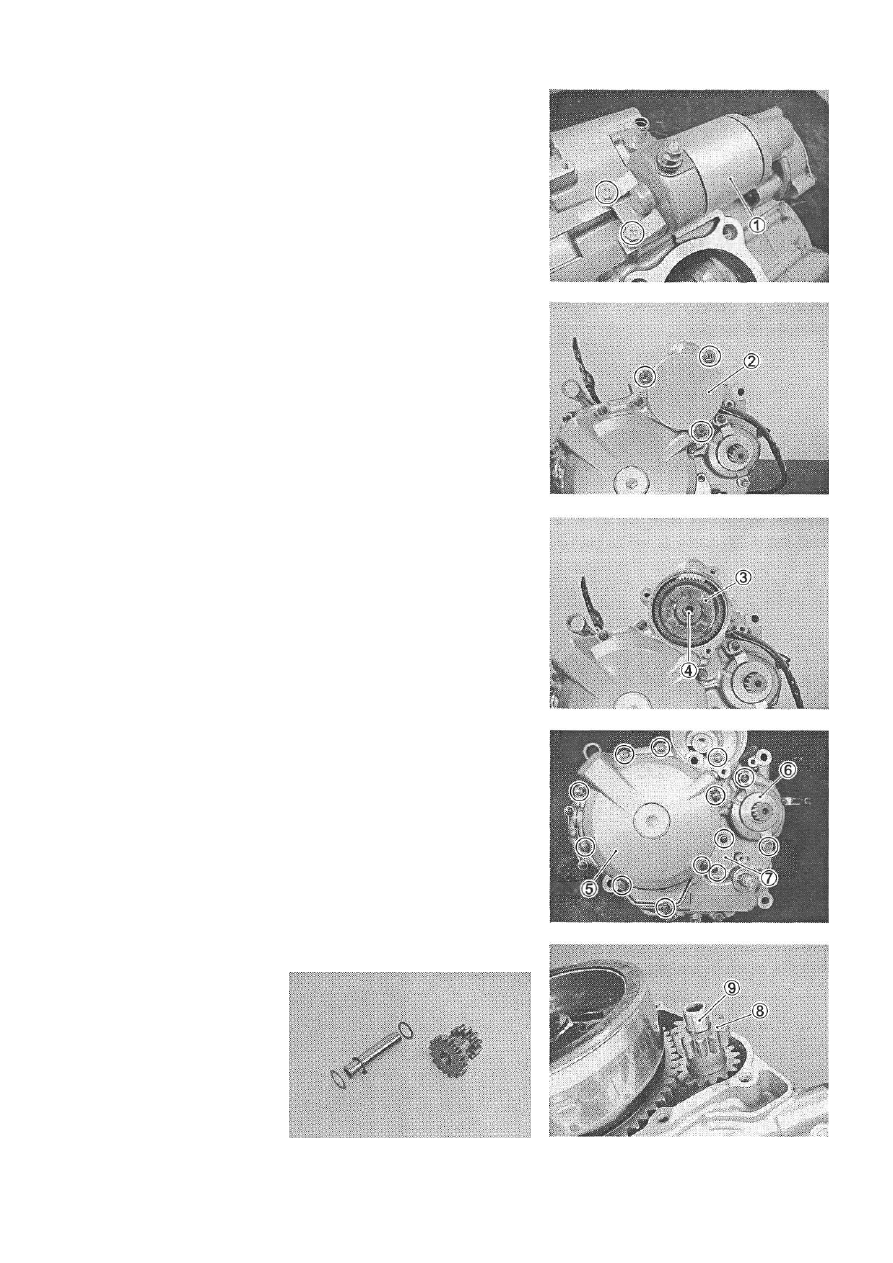

ДВИГАТЕЛЬ 3 - 11



• Снимите стартер (1).

• Снимите крышку привода стартера (2).

• Снимите шестерню №1 (3) привода стартера и ось (4).

•  Снимите крышку генератора (5).
•  Снимите фиксатор масляного уплотнения (6).
•  Снимите крышку (7).

• Снимите шестерню №2 (8) стартера и ось (9).















ДВИГАТЕЛЬ 3 - 12

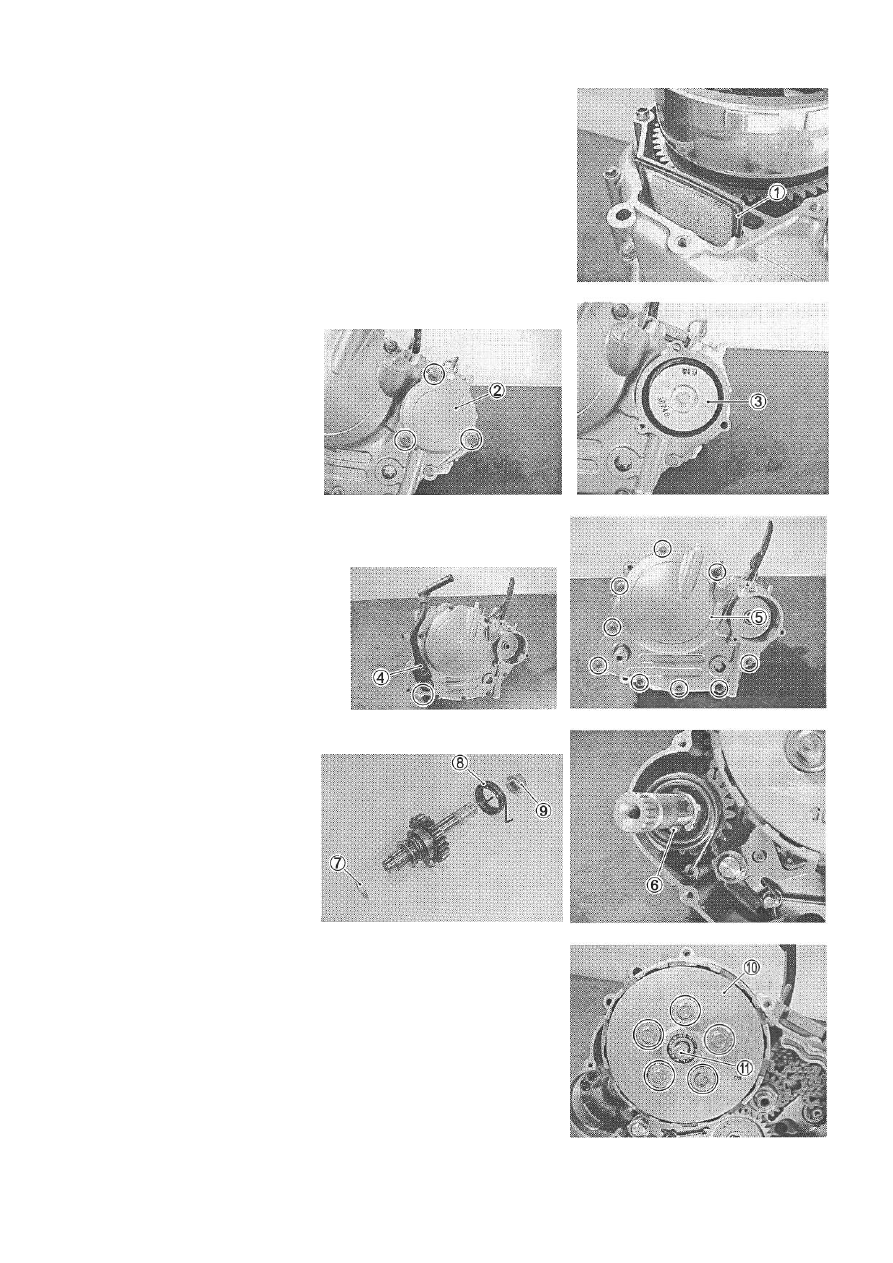

• Снимите масляный фильтр поддона картера (1).










•  Снимите крышку (2) масляного фильтра.
•  Снимите масляный фильтр (3).










•

Снимите рычаг (4) кик-стартера.



•

Снимите крышку сцепления (5) и ее прокладку.














• Снимите механизм кик-стартера (6).
(7): Шайба
(8): Пружина
(9): Направляющая








•  Выкрутите болты нажимного диска по диагонали.
•  Снимите нажимной диск (10)  и шток выключения сцепления (11)











ДВИГАТЕЛЬ 3 - 13

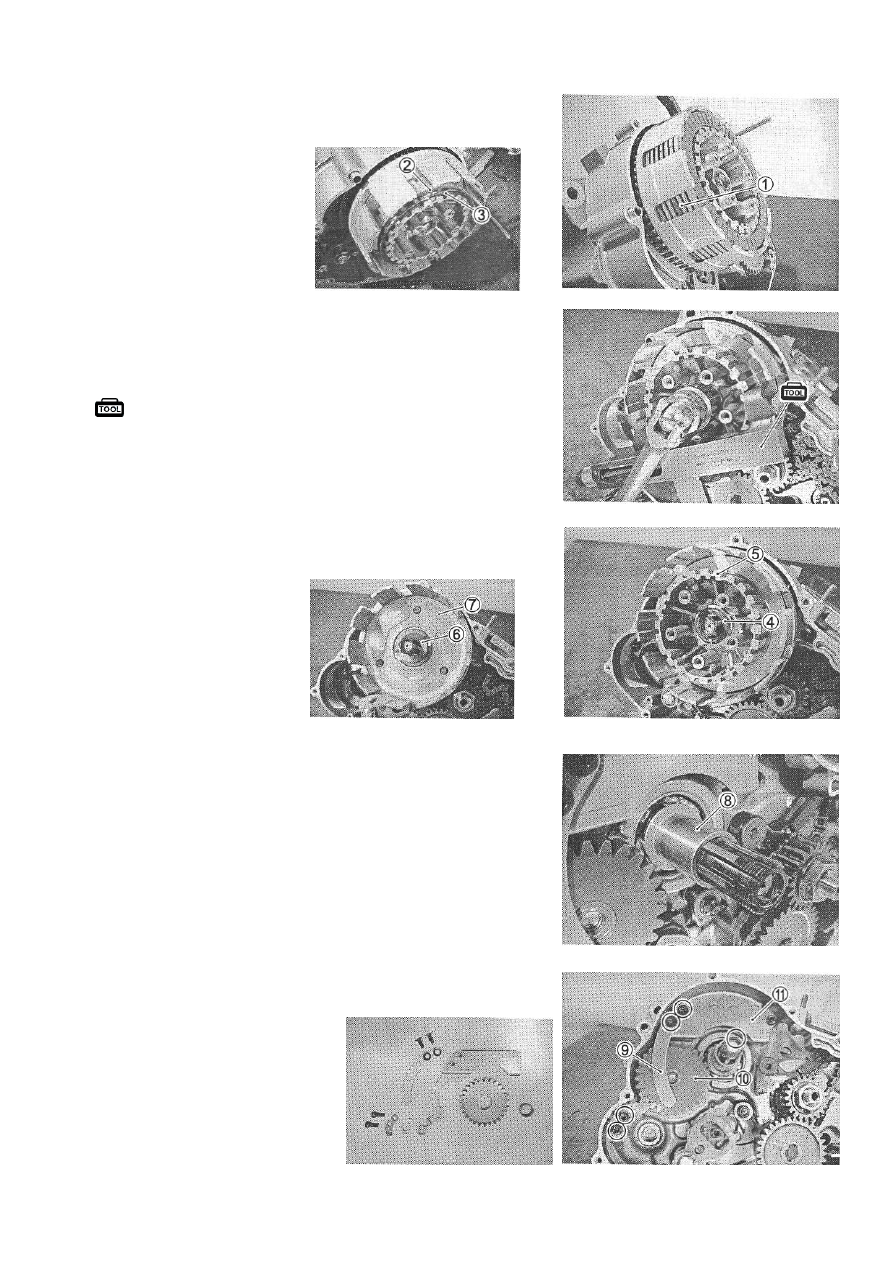

•  Снимите ведущие и ведомые диски сцепления (1).
•  Снимите  гнездо  антивибрационной  шайбы  (2)  и
антивибрационную шайбу (3).










•  Разогните стопорную шайбу.

•

Открутите  гайку  внутреннего  барабана,  используя

специнструмент.







09920-53740: Стопор внутреннего барабана







•  Снимите упорную шайбу (4) и внутренний барабан (5).
•  Снимите шайбу (6) и корзину (7).










•  Снимите втулку (8).










•  Снимите прижимную пластину (9).
•  Снимите шестерню кик-стартера (10).
•  Снимите маслоотделитель (11).









ДВИГАТЕЛЬ 3 - 14

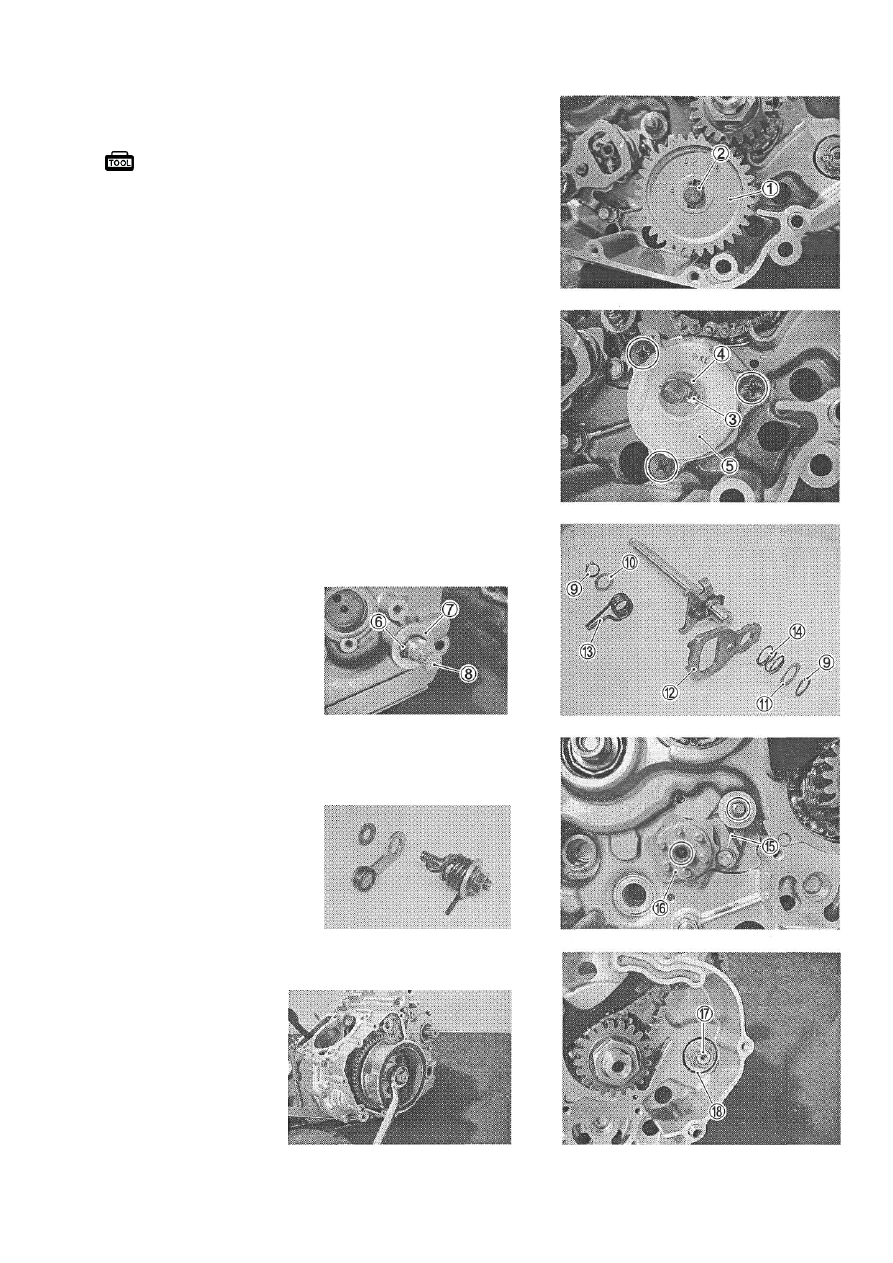

•  Снимите  ведомую  шестерню  (1)  масляного  насоса,  сняв
стопорное кольцо (2).

                09900-06107: Съемник стопорных колец.







•  Снимите штифт (3) и шайбу (4).
•  Снимите масляный насос (5).
! ВНИМАНИЕ
Не пытайтесь разбирать масляный насос.







•  Снимите стопорное кольцо (6) и шайбу (7).
•  Снимите вал переключения передач (8).
•  Снимите стопорное кольцо (9) и шайбы (10,11), пластину
(12) и пружины (13,14).









•  Снимите стопор (15).
•  Снимите пластину (16).





















• Открутите гайку (17) балансирного вала и шайбу (18),
удерживая ротор генератора ключом на 27.
