Мотоцикл Сузуки DR-Z250. Руководство - часть 11

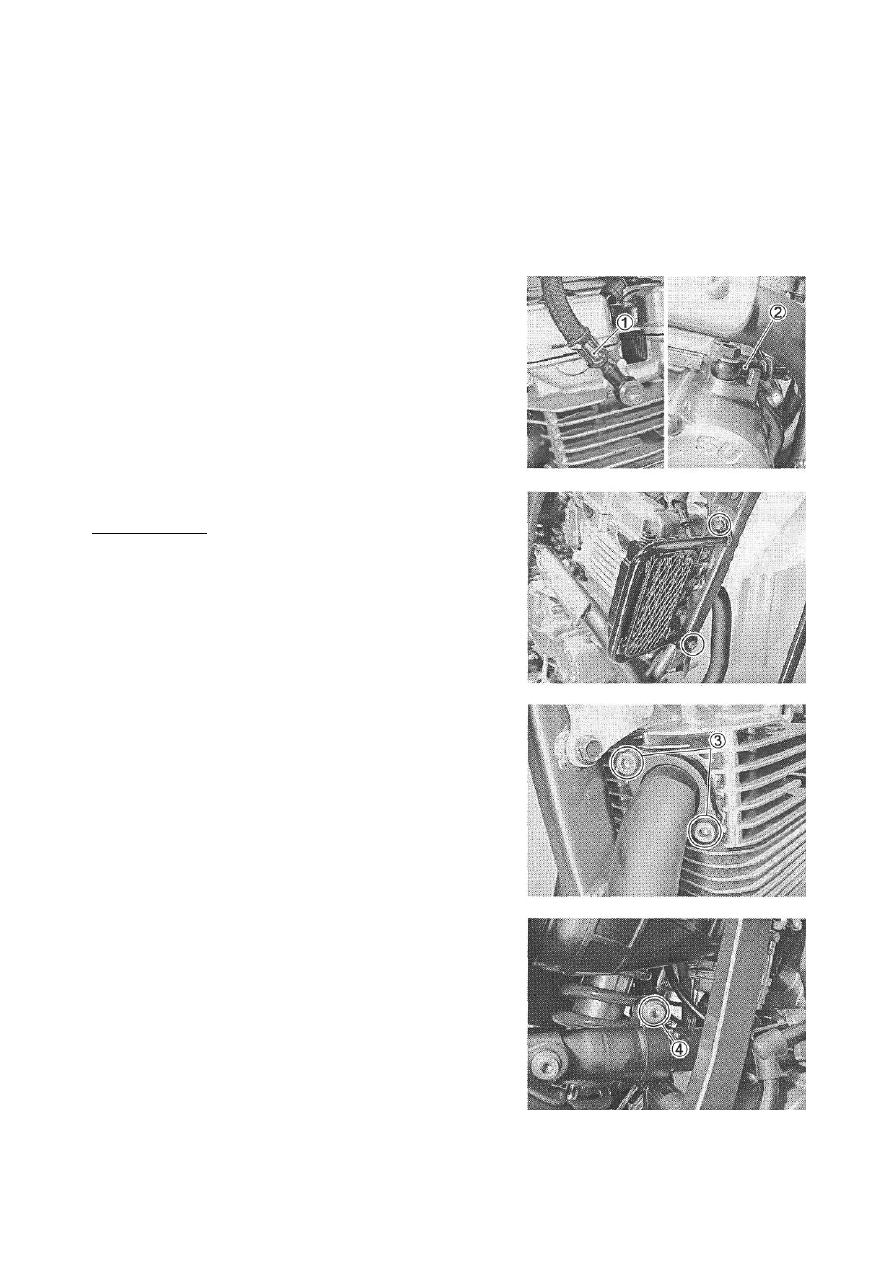

ДВИГАТЕЛЬ 3 - 3



СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ

СНЯТИЕ ДВИГАТЕЛЯ

Вымойте  двигатель  перед  снятием  его  с  мотоцикла.  Перед
снятием двигателя с мотоцикла произведите  следующее:

•  Снимите боковой пластик слева и справа. (раздел 5-3)
•  Снимите седло. (раздел 5-3)
•  Снимите бензобак. (раздел 4-2)
•  Слейте моторное масло. (раздел 2-10)
•  Отсоедините маслопроводы (1) и (2).

• Снимите масляный радиатор.

! ВНИМАНИЕ

Не повредите ребра охлаждения масляного радиатора.

•  Снимите  выхлопную  трубу,  открутив  болты  (3)  и

соединительный болт (4).


























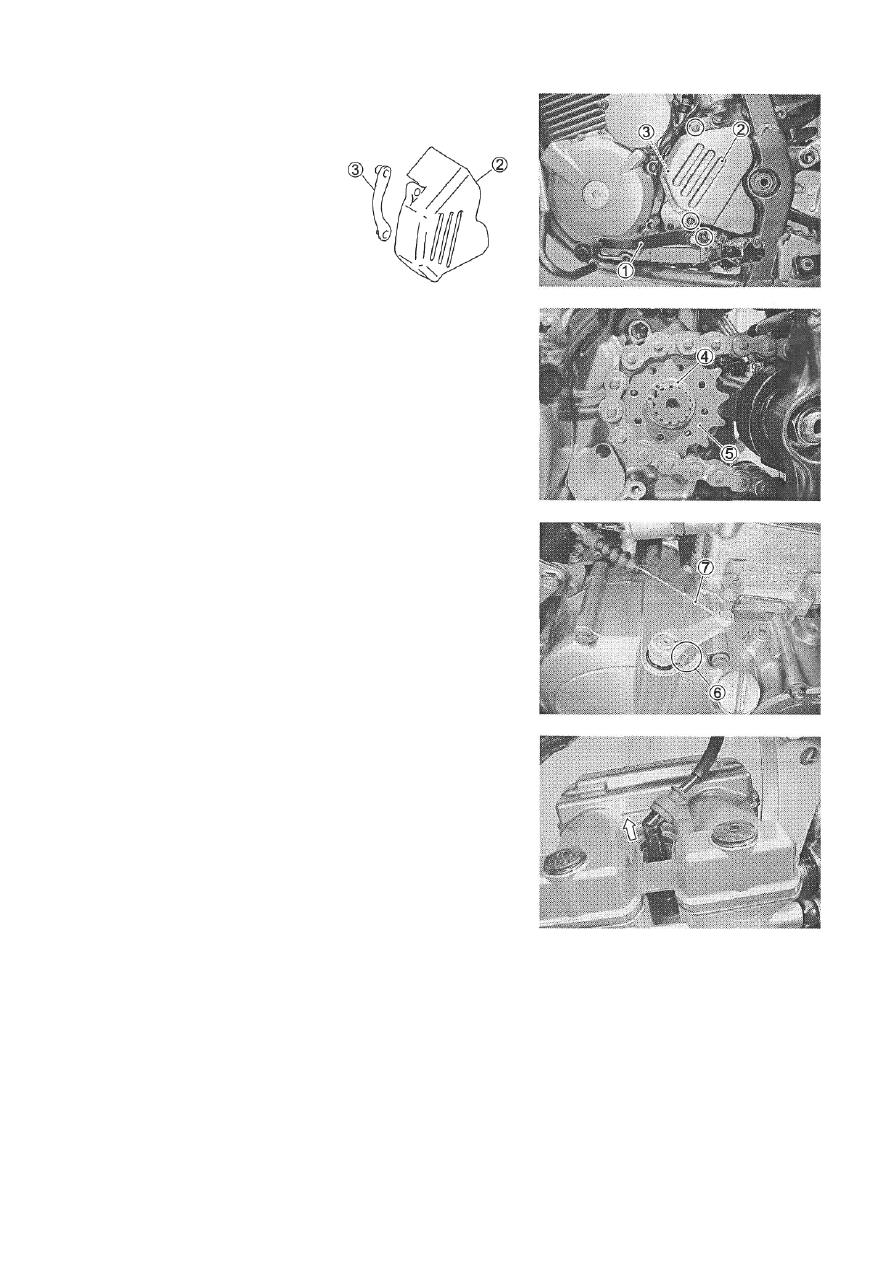

ДВИГАТЕЛЬ 3 - 4



•  Снимите рычаг переключения передач (1).
•  Снимите крышку (2) ведущей звезды и проставку (3).



•  Снимите стопорное кольцо (4).
•  Снимите ведущую звезду (5).
ПРИМЕЧАНИЕ:
Для  облегчения  снятия  ведущей  звезды  ослабьте  гайку  оси
заднего колеса, и ослабьте натяжение цепи.

•  Снимите рычаг привода механизма сцепления, выкрутив
болт (6) и отсоедините трос привода сцепления (7).











•  Снимите свечной колпачок.

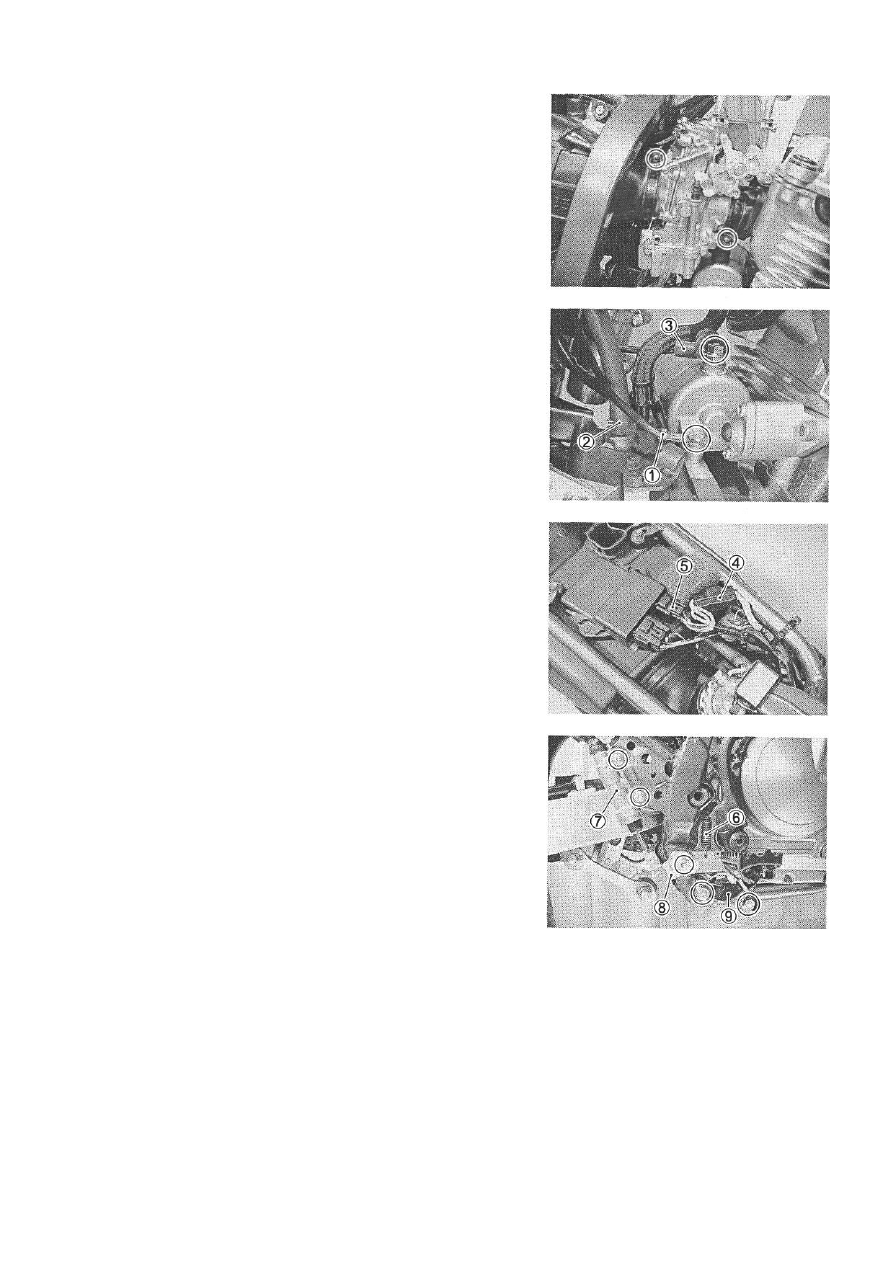

ДВИГАТЕЛЬ 3 - 5



• Ослабьте хомуты карбюратора и снимите карбюратор.

ПРИМЕЧАНИЕ:
При  снятии  карбюратора  сдвиньте  назад  корпус
воздушного фильтра.


•  Отсоедините «минусовой» провод (1) с клеммы стартера.
•  Отсоедините шланг (2) вентиляции картера.
•  Отсоедините «плюсовой» провод (3) с клеммы стартера.



Разъедините

колодку

(4)

проводов

генератора.

Отсоедините разъем коммутатора (5).

•  Отсоедините пружины (6).
•  Снимите задний главный тормозной цилиндр (7) и педаль

тормоза (8).

•  Снимите кронштейн крепления подножки (9).

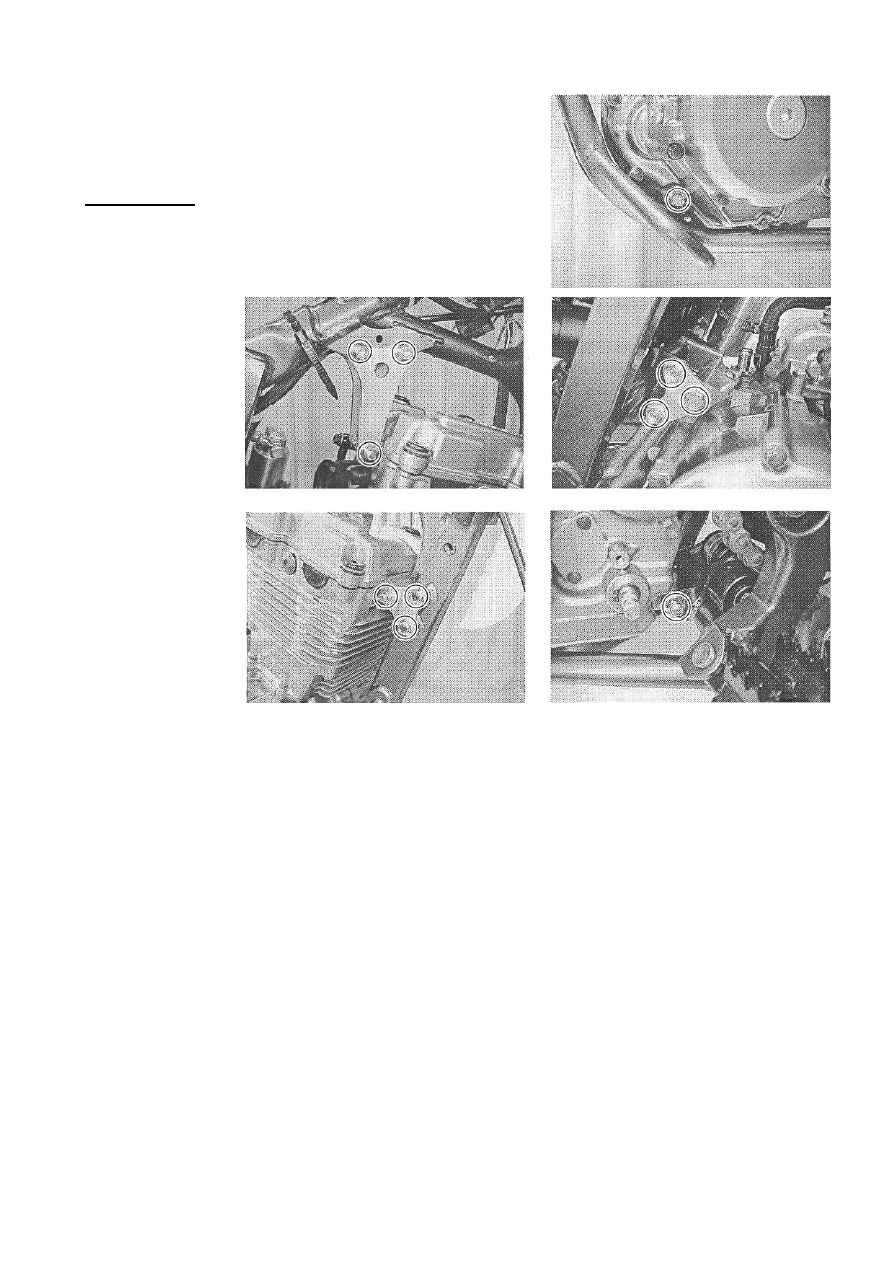

ДВИГАТЕЛЬ 3 - 6



•  Подставьте под картер двигателя надежную опору.
•  Снимите болты,  гайки и кронштейны крепления двигателя
к раме.
•  Снимите двигатель из рамы с правой стороны.

!



ВНИМАНИЕ

Будьте осторожны. При снятии двигателя не повредите
раму и сам двигатель.
