Мотоцикл Сузуки DR-Z250. Руководство - часть 12

ДВИГАТЕЛЬ 3 - 7



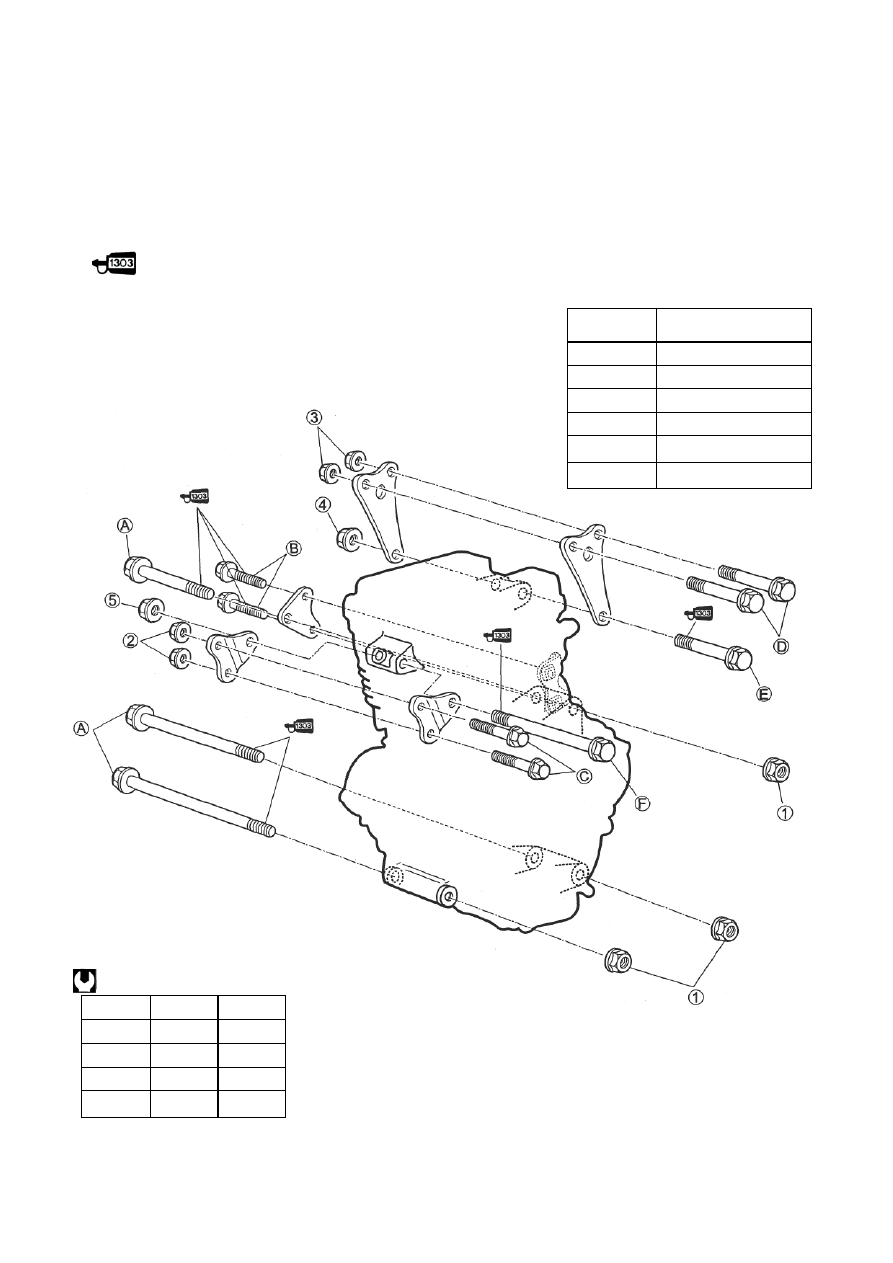

УСТАНОВКА ДВИГАТЕЛЯ

•  Установите двигатель в последовательности, обратной снятию.
•  Установите кронштейны, болты и гайки, как показано ниже.

ПРИМЕЧАНИЕ:

*

Гайки двигателя самоконтрящиеся и не предназначены для последующей установки. Используйте
новые гайки. Затяните гайки нормируемым моментом.

*

Нанесите небольшое кол-во фиксатора резьбы THREAD LOCK SUPER "1303", как показано ниже.

 99000-32030: фиксатор резьбы THREAD LOCK SUPER "1303"


























































КРЕПЕЖ



ДЛИНА БОЛТОВ



Болт А



100 мм



Болт B



16 мм



Болт C



65 мм



Болт D



55 мм



Болт E



60 мм



Болт F



70 мм



№п/п



Н-м



кгс-м



(1)



88



8,8



(2),(3)



40



4,0



(4),(5)



41



4,1



(В)



23



2,3



ДВИГАТЕЛЬ 3 - 8



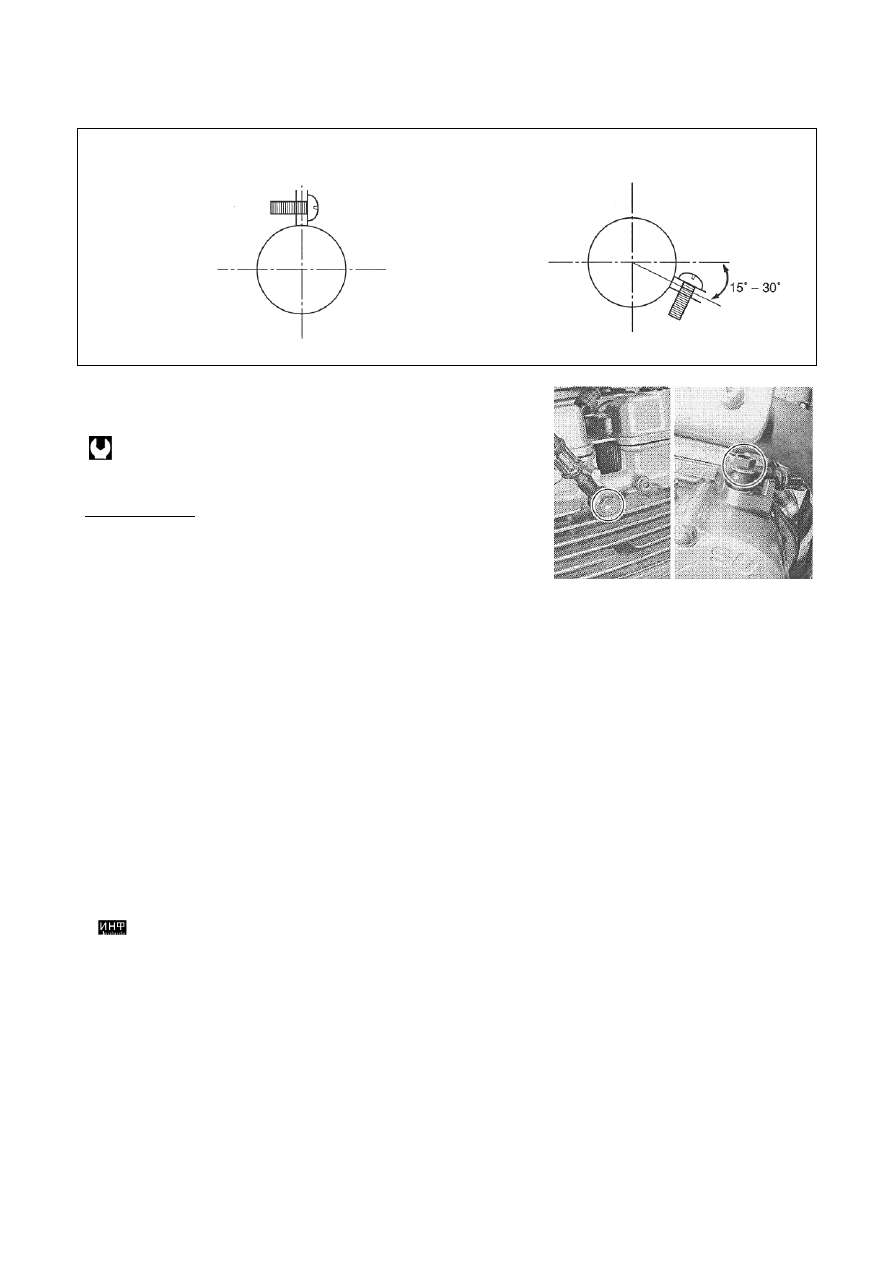

Установите хомуты карбюратора, как показано ниже.



(со стороны воздушного фильтра)





(со стороны двигателя)










                                    Лев.                      Прав.                                             Лев.                      Прав.

•  Установите  маслопроводы  и  затяните  их  болты
нормированным моментом.

           Болты  соединений  маслопроводов:  20  Н-м  (2,0
кгс-м)

!



ВНИМАНИЕ

Используйте  новые  прокладки,  чтобы  предотвратить
протечки.


•  После  установки  двигателя  проложите  провода,  тросы  и
шланги, как указано в разделах (раздел 7-9 … 7-14).
•  Отрегулируйте  следующие  позиции  в  соответствии  с
требованиями.
•  Трос сцепления (раздел 2-13)
•  Тросы газа (раздел 2-12)
•  Холостой ход (раздел 2-13)
•  Цепь (раздел 2-13)
•  Залейте  1  600  мл  моторного  масла  вязкостью  SAE  10W/40,
группы  качества  SF  or  SG  в  двигатель  после  его  сборки  и
установки.
•  Заведите  двигатель  и  дайте  ему  поработать  3  минуты  на
холостом ходу.
•  Остановите двигатель и подождите 3 минуты.
•  Установите  мотоцикл  вертикально  и  проверьте  уровень
масла в смотровом окне.
•  Если  уровень  ниже  отметки  "F",  долейте  масло  до  этой
отметки.

Объем масла
Только замена масла: 1 100 мл
Замена масла и фильтра: 1 200 мл
Полная замена: 1 600 мл





ДВИГАТЕЛЬ 3 - 9



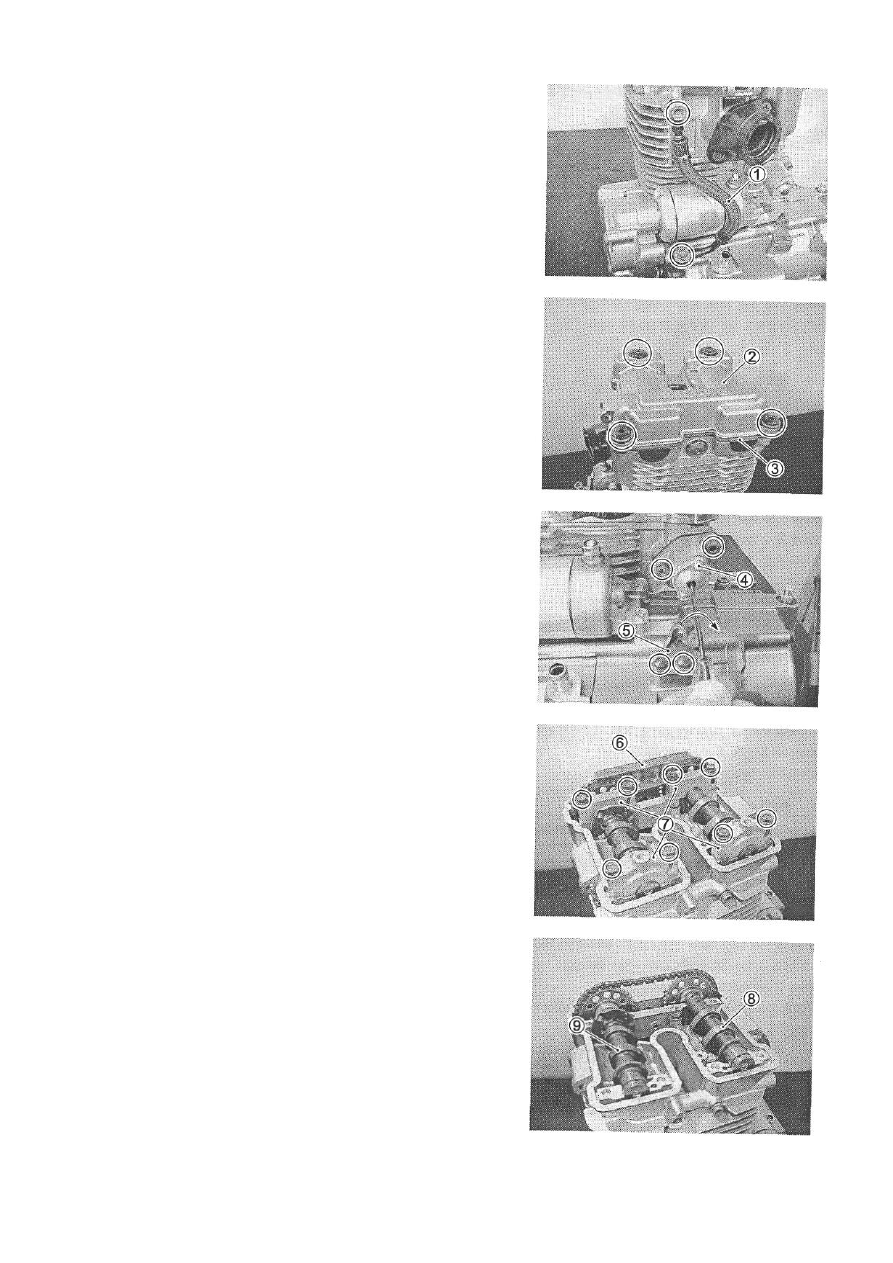

РАЗБОРКА ДВИГАТЕЛЯ

• Снимите маслопровод (1).

• Снимите крышку головки цилиндра (2) и прокладку (3).

•  Снимите заглушку натяжителя цепи.
ПРИМЕЧАНИЕ:
Поверните  винт толкателя натяжителя цепи по часовой

стрелке до упора.

•  Снимите натяжитель (4) цепи.
•  Снимите кронштейн (5) крепления троса сцепления.


•  Снимите направляющую цепи (6).
•  Снимите крышки (7) распредвалов, открутив болты.

ПРИМЕЧАНИЕ:
Откручивайте  болты  крышек  распредвалов  на  небольшой
угол по очереди.




•  Снимите распредвалы: впускной (8) и выпускной (9).













ДВИГАТЕЛЬ 3 - 10



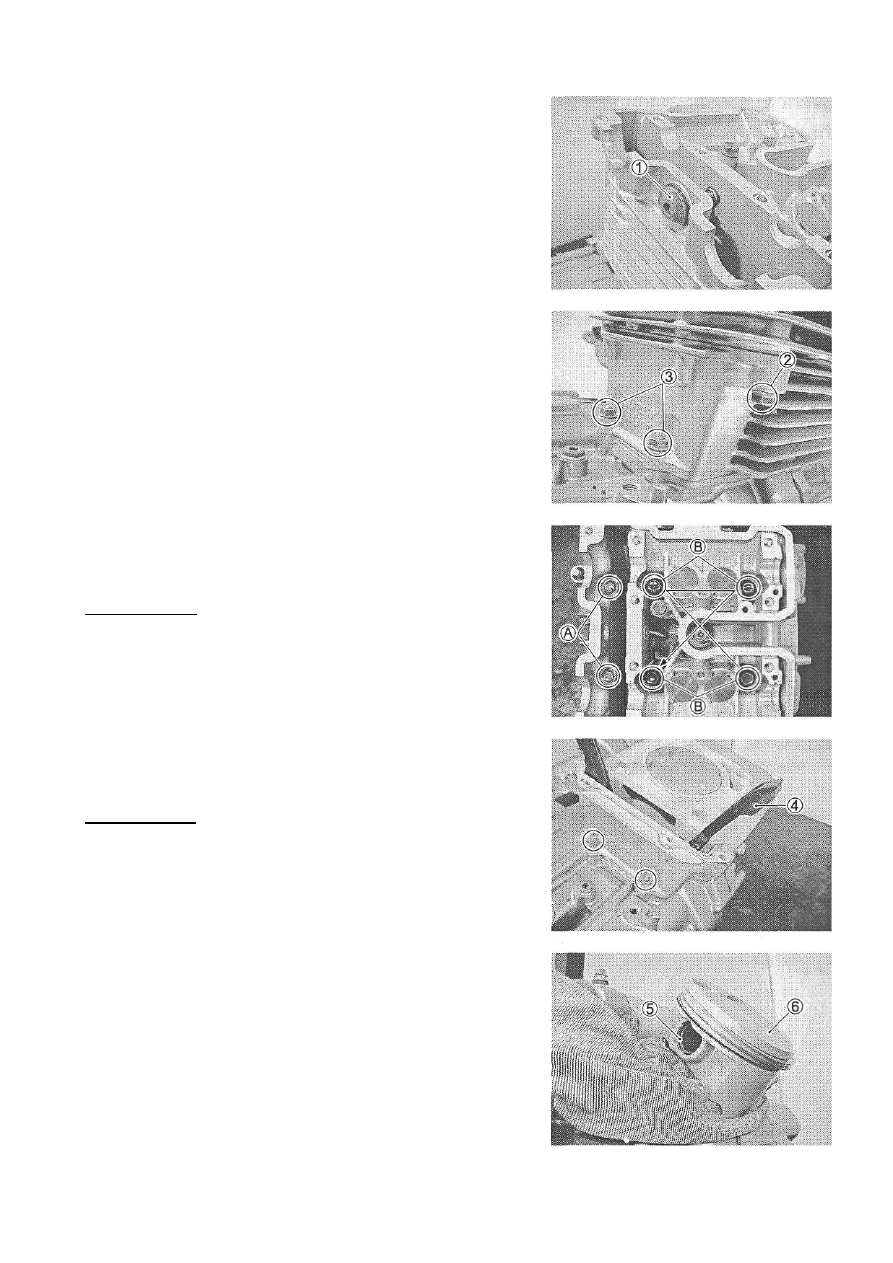

• Выкрутите боковой болт головки цилиндра (1).

•  Выкрутите болт головки цилиндра (2).
•  Ослабьте гайки цилиндра (3).









•  Выкрутите болты головки цилиндра (В).
•  Выкручивайте болты головки цилиндра (В) по диагонали.
•  Снимите головку цилиндра и ее прокладку.

!



ВНИМАНИЕ

Если  головка  цилиндра  не  снимается,    аккуратно
подцепите  ее  рычагом,  при  этом  осторожно  постукивая
пластмассовым  молотком  по  головке  цилиндра.  Не
повредите ребра охлаждения!


Снимите направляющие цепи (4).
•  Открутите гайки цилиндра.
•  Снимите цилиндр и его проладку.

! ВНИМАНИЕ
Если постукивание пластиковым молотком необходимо,
старайтесь не повредить ребра охлаждения!






•  Закройте  картер  двигателя  чистой  ветошью,  чтобы
предотвратить падение стопорного кольца в катер двигателя.
•  Снимите стопорное кольцо (5) поршневого пальца.
•  Выньте поршневой палец и снимите поршень (6).
