ДВИГАТЕЛЬ 3 - 27



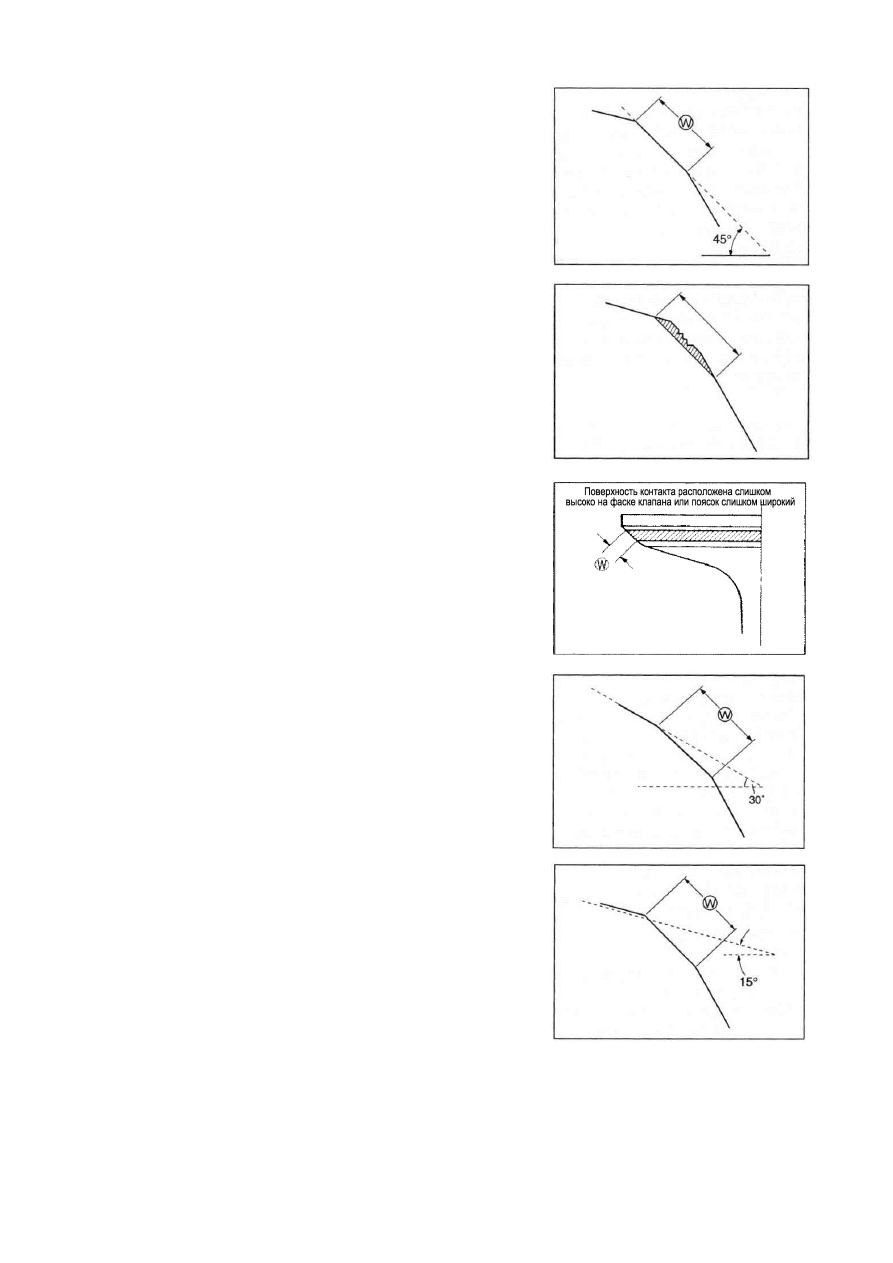

ПРЕДВАРИТЕЛЬНАЯ ОБРАБОТКА СЕДЛА

•  Очистите  от  нагара  и  обновите  поверхность,

используя  шарошку  с  углом  45°.    Сделайте  1  –  2
оборота.

•  Каждый раз измеряйте ширину седла (W).






•

Если  седло  покрыто  язвинами  (питтингом)  или

прогорело, обработайте седло глубже.





ПРИМЕЧАНИЕ:

Срезайте

только

необходимый

минимум,

чтобы

предотвратить

замену

регулировочных

шайб,

используемых для подгонки зазора по кулачку.







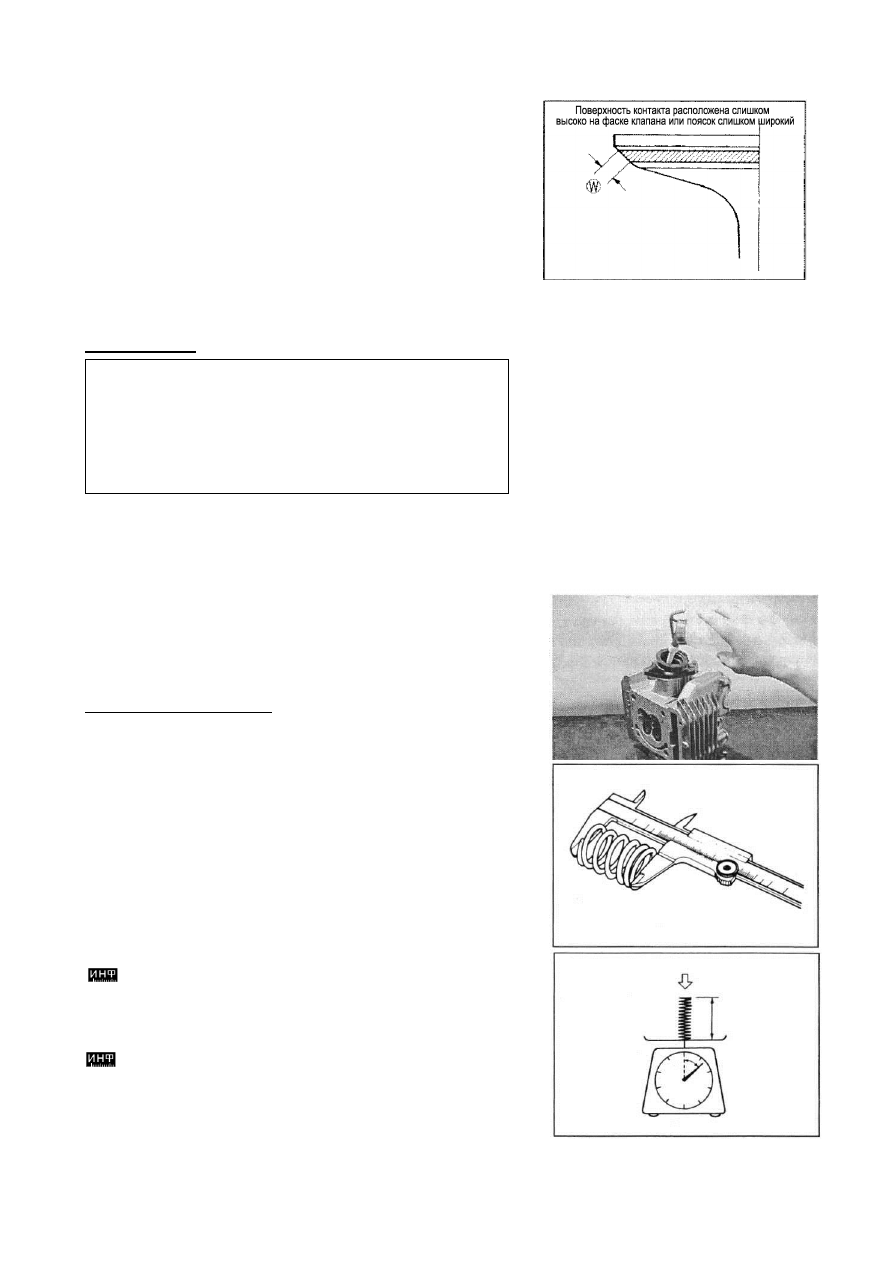

ОБРАБОТКА  ДЛЯ  СУЖЕНИЯ  КОНТАКТНОГО

ПОЯСКА СЕДЛА

•  Если

поверхность

контакта

на

клапане

расположена  слишком  высоко  или  поясок  получился
шире  допустимого,  используйте  шарошку  30°  (для
впускного  клапана)  и  15°  (для  выпускного),  чтобы
занизить или сузить контактную поверхность




























ДВИГАТЕЛЬ 3 - 28



ОКОНЧАТЕЛЬНАЯ ОБРАБОТКА СЕДЛА
• Если  контактная  поверхность  расположена  слишком
низко  или  слишком  узкая,  используйте  шарошку  60°  (для
впускного  клапана),  чтобы  поднять  и  расширить  поясок
контакта.  Если  поясок  слишком  высоко  или  слишком
широкий, используйте шарошку 15° (для выпускного) и 30°
(для  впускного)  клапанов,  чтобы  занизить  или  сузить
поясок контакта.
• После достижения необходимой ширины и расположения
пояска,  слегка  обработайте  поверхность  шарошкой  45°,
чтобы  снять  заусенцы,  оставшиеся  после  предыдущей
обработки.
! ВНИМАНИЕ










ПРИМЕЧАНИЕ:





После  обработки  седел  клапанов  обязательно  проверьте
зазор  в  клапанном  механизме  после  сборки  головки
цилиндра (см. 2 – 5).

ПРОВЕРКА ПЛОТНОСТИ ПОСАДКИ КЛАПАНОВ
С  установленными  клапанами  и  пружинами  залейте
немного  бензина  во  впускной  или  выпускной  тракт.
Убедитесь,  что  бензин  не  проходит  через  клапаны.  При
обнаружении течи исправьте уплотняющую поверхность.
! ПРЕДОСТЕРЕЖЕНИЕ
Бензин  очень  горюч  и  взрывоопасен.  Держите  его
подальше от искр, тепла и пламени.

КЛАПАННАЯ ПРУЖИНА
Усилие  пружины  плотно  удерживает  клапан  на  месте.
Ослабленные  пружины  приводят  к  снижению  мощности
двигателя  и  являются  причиной  появления  дребезжащего
звука  от  клапанного  механизма.  Проверьте  клапанные
пружины    на  необходимое  усилие,  измерив  их  длину  в
свободном  состоянии  и  усилие,  необходимое  для  сжатия.
Если  длина  пружины  меньше  допустимой  или  усилие
пружины  вне  поля  допуска,  замените  внутреннюю  и
внешнюю пружину комплектом.



Допуск  на  длину  пружин  клапанов  в  свободном
состоянии (ВПУСК и ВЫПУСК)

Для внутренней пружины: 38,6 мм
Для внешней пружины: 40,6 мм.



Допуск  на  усилие  сжатия  пружин  (ВПУСК  И
ВЫПУСК):

Для внутренней пружины: 48 – 58 Н (4,9 – 5,9

кгс) на длине 29,9 мм

Для  внешней  пружины:  133  –  153  Н  (13,6  –

15,6 кгс) на длине 33,4 мм





НЕ  ИСПОЛЬЗУЙТЕ  притирочную  пасту  после
окончательной

обработки.

Окончательно

обработанное

седло

клапана

должно

иметь

бархатистую  поверхность,  но  не  полированную  и
блестящую. Это обеспечит нужную податливость для
правильной  посадки  клапана,  которая  произойдет  в
течение первых секунд работы двигателя.

ДВИГАТЕЛЬ 3 - 29



СБОРКА

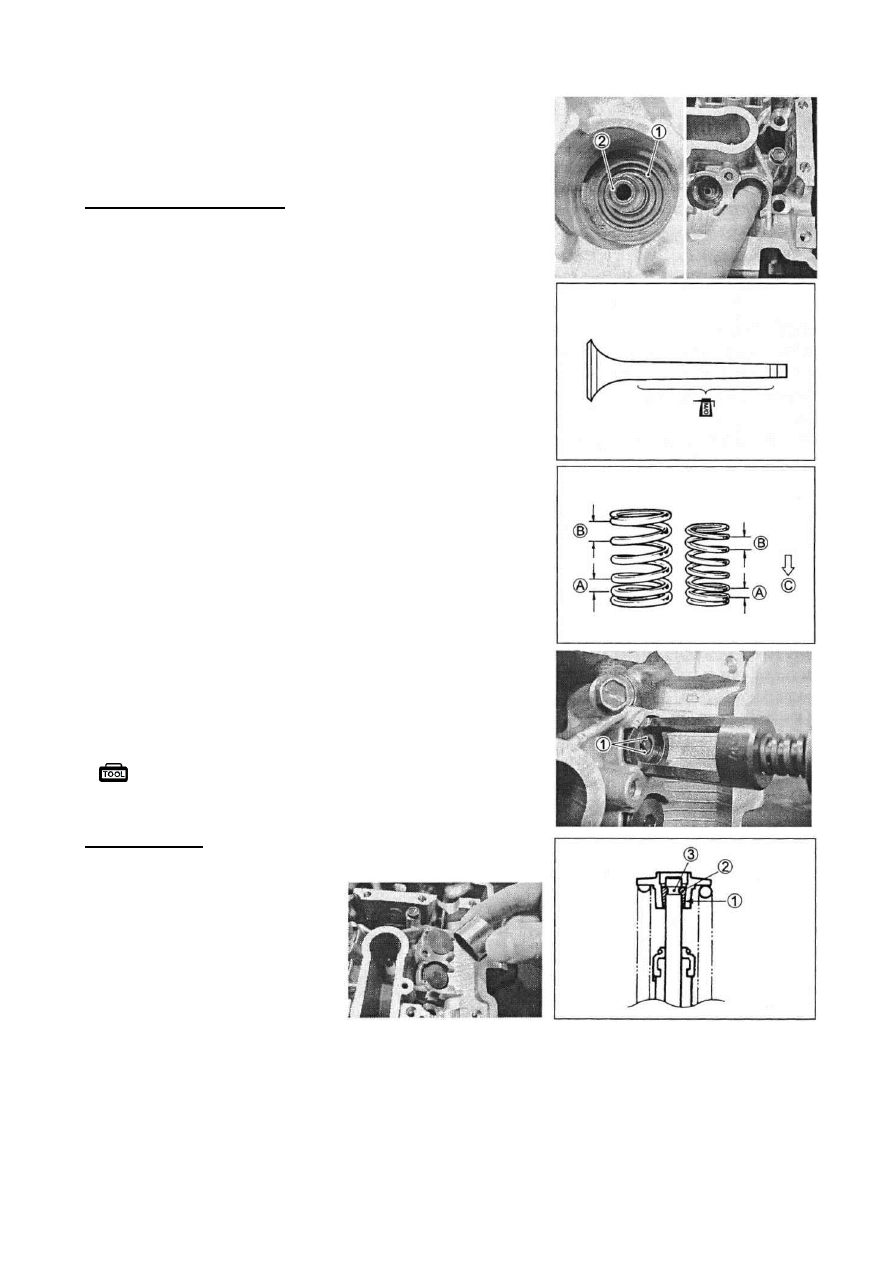

•  Установите седла пружин (1).
Нанесите молибденовую смазку на маслосъемные колпачки
(2) и вдавите их на место.

! ПРЕДОСТЕРЕЖЕНИЕ
Не используйте маслосъемные колпачки повторно.

•  Нанесите  молибденовую  смазку  на  клапаны,  как
показано  на  рисунке,  затем  вставьте  их  в  направляющие
втулки.
! ВНИМАНИЕ
Устанавливая  на  место  клапаны,  не  повредите
кромки уплотнений.

•  Установите клапанные пружины меньшим шагом (А) в
сторону головки цилиндра.
(В) Больший шаг.
(С) Вниз










•  Установите

шайбу

клапана,

сжимая

пружины

съемником.  Установите  половинки  сухарей  и  ослабьте
нагрузку  на  пружины,  чтобы  сухари  (1)  встали  между
шайбой и стержнем клапана. Убедитесь, что закругленные
выступы  (2)  сухарей  плотно  вошли  в  канавку  на  конце
стержня клапана.

09916-14510: Съемник клапана
09916-14521: Принадлежность съемника
09916-84511: Узкогубцы

! ВНИМАНИЕ
Устанавливайте  детали  в  их  первоначальных
положениях.















ДВИГАТЕЛЬ 3 - 30



ЦИЛИНДР

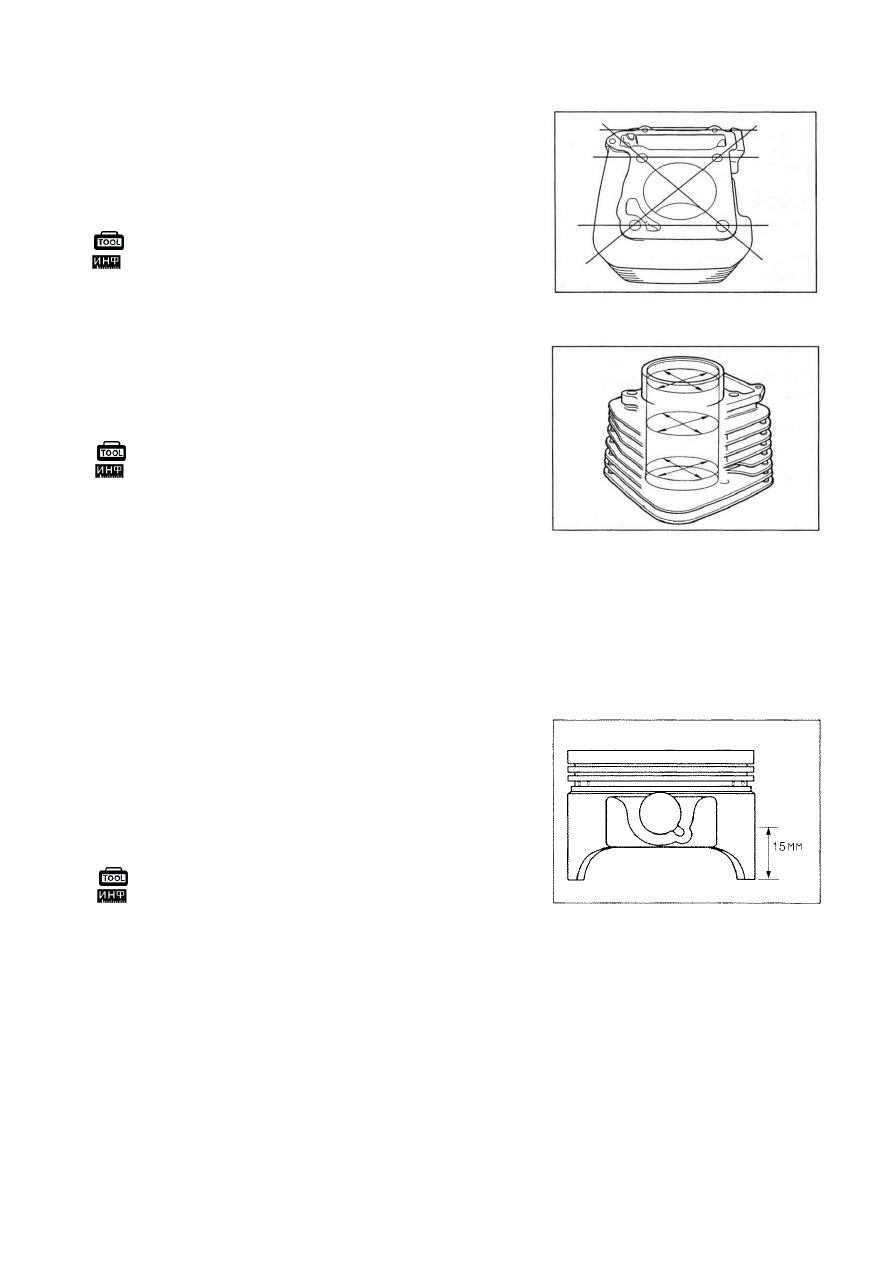

ДЕФОРМАЦИЯ ЦИЛИНДРА
Проверьте  привалочную  поверхность  цилиндра  на
плоскостность,  используя  контрольную  линейку  и  щуп.
Проверьте зазор в нескольких местах. Если величина зазора
превысит допуск, замените цилиндр новым.


09900-20803: Щуп
Неплоскостность поверхности цилиндра
Допустимый предел: 0,05 мм




ВНУТРЕННЯЯ ПОВЕРХНОСТЬ
Проверьте стенки цилиндра на наличие царапин, задиры и
другие повреждения. Измерьте диаметр отверстия в шести
местах.


09900-20508: Контрольно-измерительный прибор
Диаметр цилиндра
Норма: 73,000 – 73,015 мм














ПОРШЕНЬ И ПОРШНЕВЫЕ КОЛЬЦА

ДИАМЕТР ПОРШНЯ
Измерьте диаметр поршня микрометром в 15 мм от кромки
юбки.
Если  диаметр  поршня  меньше  допустимого,  замените
поршень новым.


09900-20204: Микрометр (75 - 100 мм)
Диаметр поршня
Допустимый предел: 72,880 мм
