Мотоцикл Сузуки DR-Z250. Руководство - часть 24

ДВИГАТЕЛЬ 3 - 55


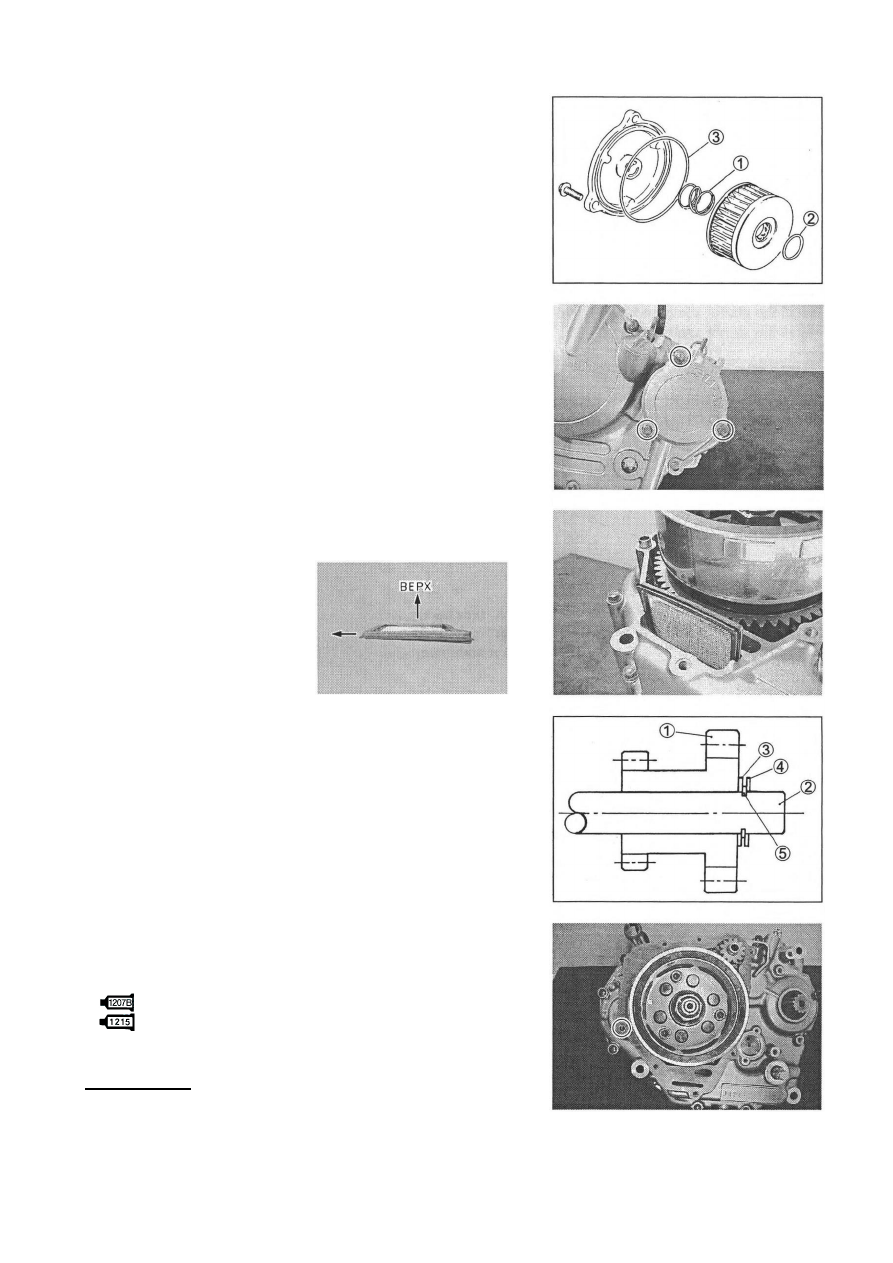

МАСЛЯНЫЙ ФИЛЬТР

•  Установите новый масляный фильтр
ПРИМЕЧАНИЕ:
Убедитесь, что пружина (1) и новые резиновые уплотнительные
кольца (2), (3) установлены правильно.






•  Установите крышку фильтра.










ФИЛЬТР ПОДДОНА
•  Установите новый масляный фильтр









ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ СТАРТЕРА

•

Установите промежуточную шестерню, как показано на

рисунке.
(1) Промежуточная шестерня №2 стартера
(2) Ось промежуточной шестерни
(3) Шайба
(4) Шайба
(5) Пружинное кольцо
ПРИМЕЧАНИЕ:
Сцепление и шестерни смажьте моторным маслом


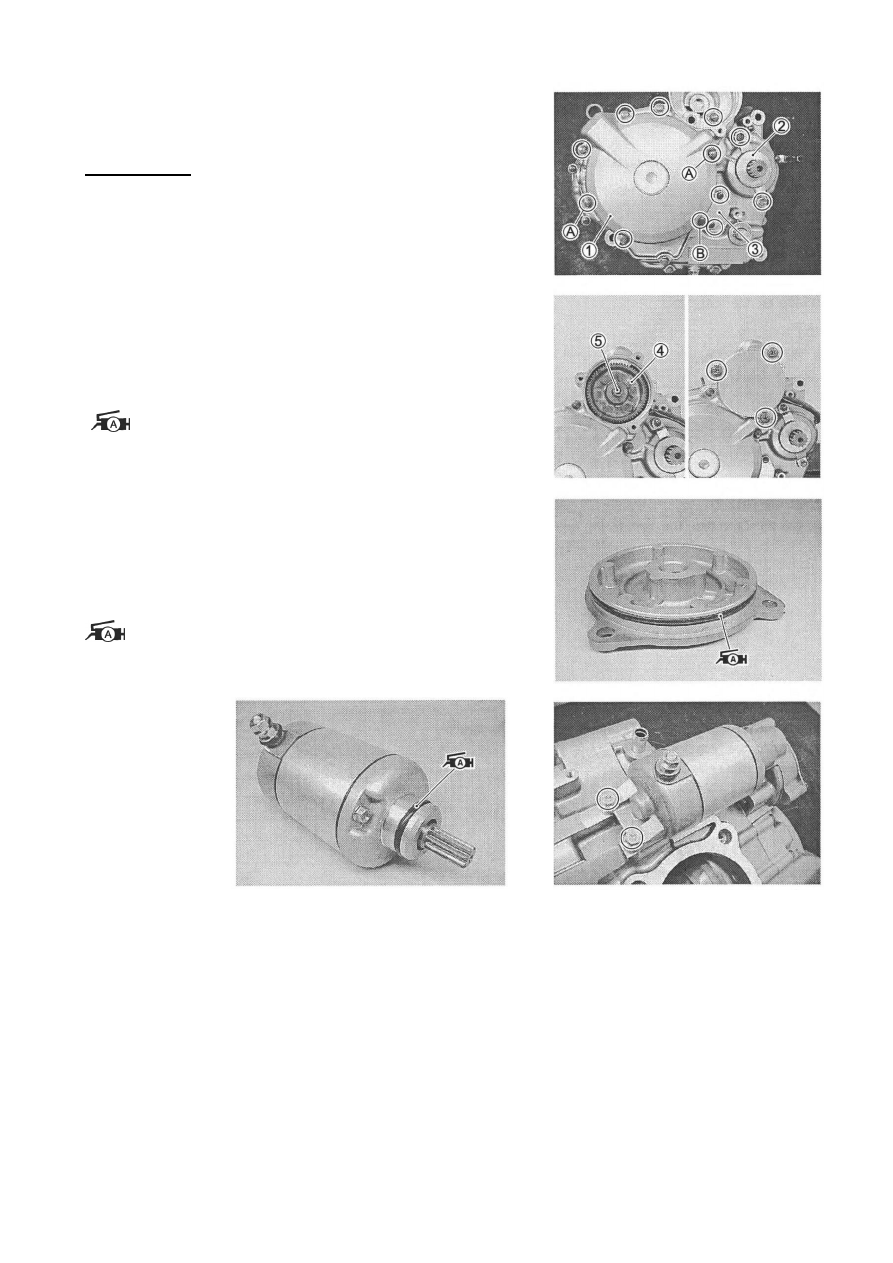

КРЫШКА ГЕНЕРАТОРА

•  Нанесите  SUZUKI  BOND  "1207В"  или  "1215"  на
поверхность канавки уплотнения кабеля.




99000-31140: SUZUKI BOND "1207В" (для США)
99000-31110:  SUZUKI  BOND  "1215"  (для  других
стран"

•

Установите штифт и новую прокладку.

!ВНИМАНИЕ
Для избежания течей используйте новую прокладку



ДВИГАТЕЛЬ 3 - 56



•  Установите крышку генератора (1).

•

Установите фиксатор масляного уплотнения (2).





•

Установите крышку (3).

!ВНИМАНИЕ
Для

избежания

течей

используйте

новое

уплотнительное кольцо
ПРИМЕЧАНИЕ:

*

Тщательно совместите прокладку с болтами (А)

*

На болт (B) установите проволочный хомут.


•  Установите  промежуточную  шестерню  №1  стартера  и
ось (5).
•  Установите крышку передачи.
ПРИМЕЧАНИЕ:
Нанесите смазку на резиновое уплотнительное кольцо.

99000-25030:  SUZUKI  SUPER  GREASE  "А"  (для
США)
99000-25010:  SUZUKI  SUPER  GREASE  "А"  (для
других стран)



ЭЛЕКТРОДВИГАТЕЛЬ СТАРТЕРА.

•  Установите двигатель стартера.

ПРИМЕЧАНИЕ:
Нанесите смазку на резиновое уплотнительное кольцо.

99000-25030:  SUZUKI  SUPER  GREASE  "А"  (для
США)
99000-25010:  SUZUKI  SUPER  GREASE  "А"  (для
других стран)



















ДВИГАТЕЛЬ 3 - 57

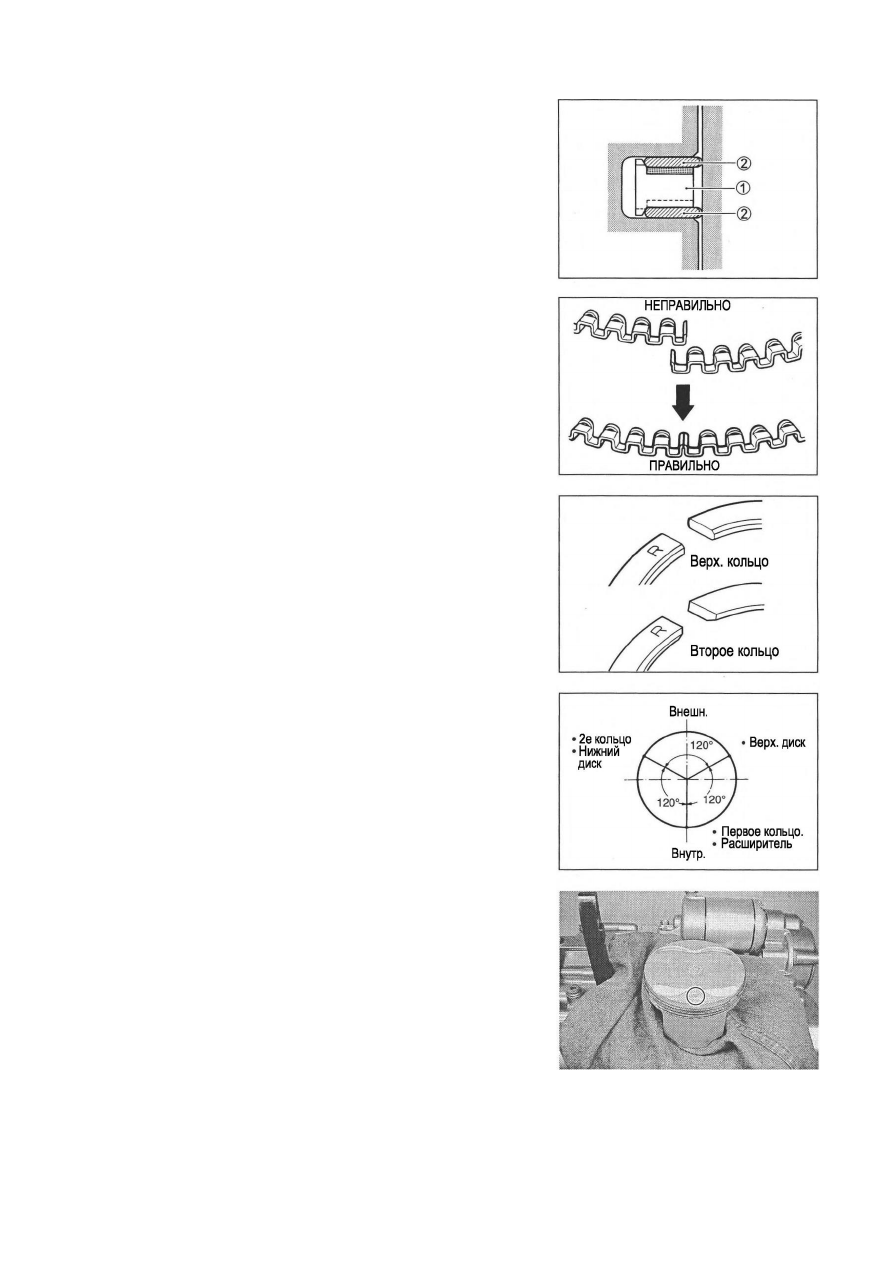

МАСЛОСЪЕМНОЕ КОЛЬЦО

Сначала  установите  в  канавку  осевой  расширитель  (1).
Потом  установите  верхний  и  нижний  диски  (2)  по  обе
стороны  расширителя.  Новые  диски  и  расширитель  не
имеют  верхней  и  нижней  стороны.  При  повторной
установке  ранее  использованных  деталей  устанавливайте
их в первоначальном положении и направлении.














ВЕРХНЕЕ КОЛЬЦО И ВТОРОЕ КОЛЬЦО
Верхнее и второе кольца отличаются по форме внутренней
стороны.  На  обеих  кольцах  имеется  буква  "R".  При
установке  колец  на  поршень  убедитесь,  что  буква  "R"
сверху.





•  Замки  колец  расположите  как  показано  на  рисунке.
Перед  установкой  поршня  в  цилиндр  проверьте
правильность положения замков.









•

 Подложите  чистую  ветошь  под  основание  цилиндра,

чтобы пружинные кольца не упали в картер.

•

 Нанесите молибденовую смазку на поршневой палец.

•

 Нанесите  молибденовую  смазку  на  верхнюю  головку

шатуна.

•

При  установке  поршня  ориентируйте  сторону  со

стрелкой к выхлопу.




ДВИГАТЕЛЬ 3 - 58

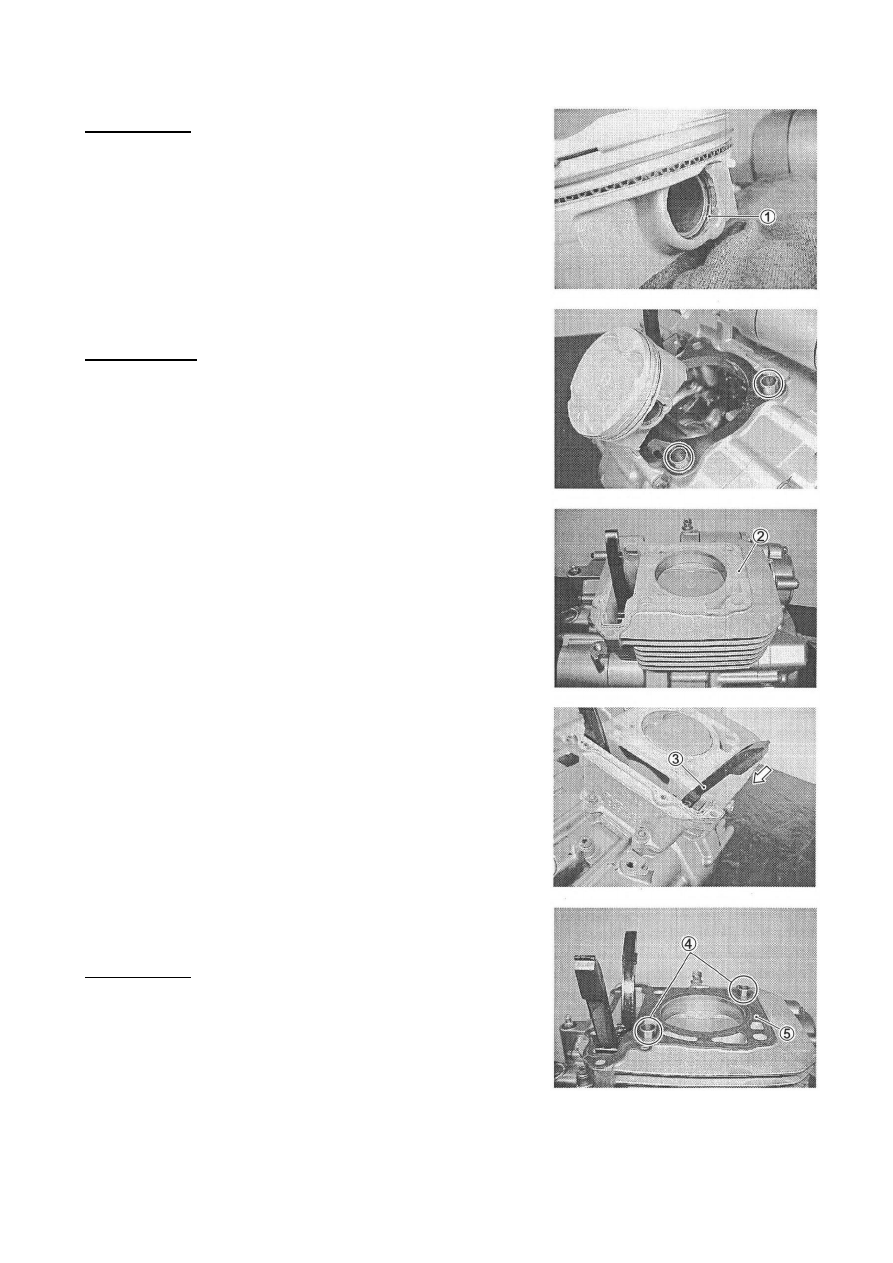

• Установите пружинные кольца (1).





!ВНИМАНИЕ
Используйте новые пружинные кольца, чтобы избежать
их  поломки,  возможной  при  использовании  изогнутых
колец.






•  Вставьте  установочные  штифты  и  уложите  новую
прокладку.
!!ВНИМАНИЕ
Для избежания течей используйте новую прокладку.







•  Удерживая  кольца  в  требуемых  положениях,  вставьте
поршень в цилиндр (2).

ПРИМЕЧАНИЕ:
При установке цилиндра держите цепь в натяжении,
чтобы  она  не  заклинила  между  звездами  при
повороте коленвала.





• Установите направляющую цепи ГРМ (3).

ПРИМЕЧАНИЕ:
В  картере  отлит  специальный  держатель  дцля
направляющей

цепи

ГРМ.

Убедитесь,

что

направляющая (3) установлена правильно.






ГОЛОВКА ЦИЛИНДРА
• Установите штифты (4) и новую прокладку (5).
!ВНИМАНИЕ
Д

ля  избежания  прорыва  газов  используйте  новую

прокладку.
