ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 1



ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ





СОДЕРЖАНИЕ

БЕНЗОБАК ............................................................................................................................................. 4-2
СНЯТИЕ БЕНЗОБАКА ........................................................................................................................ 4-2
ТОПЛИВНЫЙ КРАН ............................................................................................................................ 4-2
СНЯТИЕ ТОПЛИВНОГО КРАНА/ФИЛЬТРА ................................................................................. 4-2
ПРОВЕРКА И ОЧИСТКА ТОПЛИВНОГО ФИЛЬТРА .................................................................... 4-2
ПРОВЕРКА БЕНЗОПРОВОДА .......................................................................................................... 4-2
КАРБЮРАТОР ...................................................................................................................................... 4-3
УСТРОЙСТВО (E-03, E-28) .................................................................................................................. 4-3
УСТРОЙСТВО (E-33) ........................................................................................................................... 4-4
СПЕЦИФИКАЦИИ ............................................................................................................................... 4-5
РАСПОЛОЖЕНИЕ ИДЕНТИФИКАЦИОННОГО НОМЕРА ....................................................... 4-5
СНЯТИЕ КАРБЮРАТОРА ................................................................................................................. 4-6
РАЗБОРКА КАРБЮРАТОРА (E-03, E-28) ............................................................................................ 4-6
ОЧИСТКА (E-03, E-28) ......................................................................................................................... 4-9
ПРОВЕРКА (E-03, E-28) ........................................................................................................................ 4-10
СБОРКА И УСТАНОВКА (E-03, E-28) ................................................................................................. 4-10
РАЗБОРКА КАРБЮРАТОРА (E-33) .................................................................................................... 4-14
ОЧИСТКА (E-33) ................................................................................................................................... 4-16
ПРОВЕРКА (E-33) ................................................................................................................................. 4-16
СБОРКА И УСТАНОВКА (E-33) .......................................................................................................... 4-17
СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ................................................................................................. 4-18
БЛОК-СХЕМА УСТРОЙСТВА СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ. ..................................... 4-18
ДАВЛЕНИЕ МАСЛА ............................................................................................................................ 4-19
МАСЛЯНЫЙ ФИЛЬТР ....................................................................................................................... 4-19
ФИЛЬТР ПОДДОНА КАРТЕРА ......................................................................................................... 4-19
МАСЛЯНЫЙ РАДИАТОР…..……………………………………......................................................4-19

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 2



БЕНЗОБАК

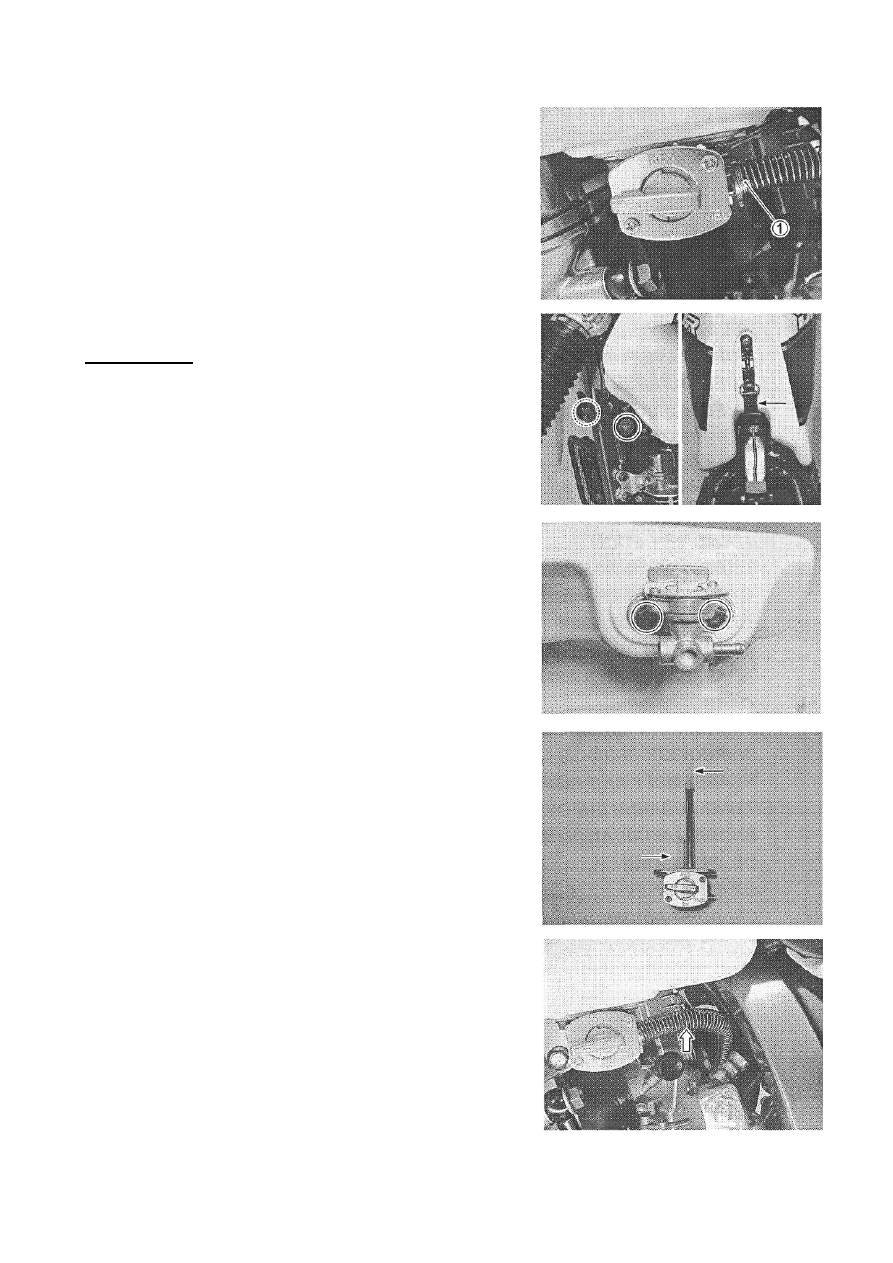

СНЯТИЕ БЕНЗОБАКА

•  Снимите боковую облицовку и сидение. (раздел 5-3)
•  Поверните  топливный  кран  в  положение  "OFF"  и

отсоедините бензопровод (1) от крана.









• Снимите бензобак.
! ВНИМАНИЕ
Бензин  огне-  и  взрывоопасен.  Держите  его  подальше  от
горячих предметов, источников искр и открытого огня.







ТОПЛИВНЫЙ КРАН

СНЯТИЕ ТОПЛИВНОГО КРАНА/ФИЛЬТРА

•  Снимите боковую облицовку. (раздел 5-3)
•  Снимите сидение. (раздел 5-3)
•  Снимите бензобак. (раздел 4-2)
•  Открутите болты и снимите топливный кран.

! ВНИМАНИЕ
Бензин взрывоопасен. Работать следует с максимальной
предосторожностью.

Прокладки

и

резиновые

уплотнения  должны  быть  заменены  новыми  для
предотвращения утечки бензина

.



ПРОВЕРКА И ОЧИСТКА ТОПЛИВНОГО ФИЛЬТРА
Если  фильтр  загрязнен,  то  топливо  будет  плохо  поступать,
что  скажется  на  мощности  двигателя.  Очистите  фильтр
сжатым воздухом.







ПРОВЕРКА БЕНЗОПРОВОДА
Визуально  проверьте  состояние  бензопровода  на  наличие
повреждений  и  протечек.  Если  бензопровод  поврежден,  то
замените его новым.














ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 3





КАРБЮРАТОР

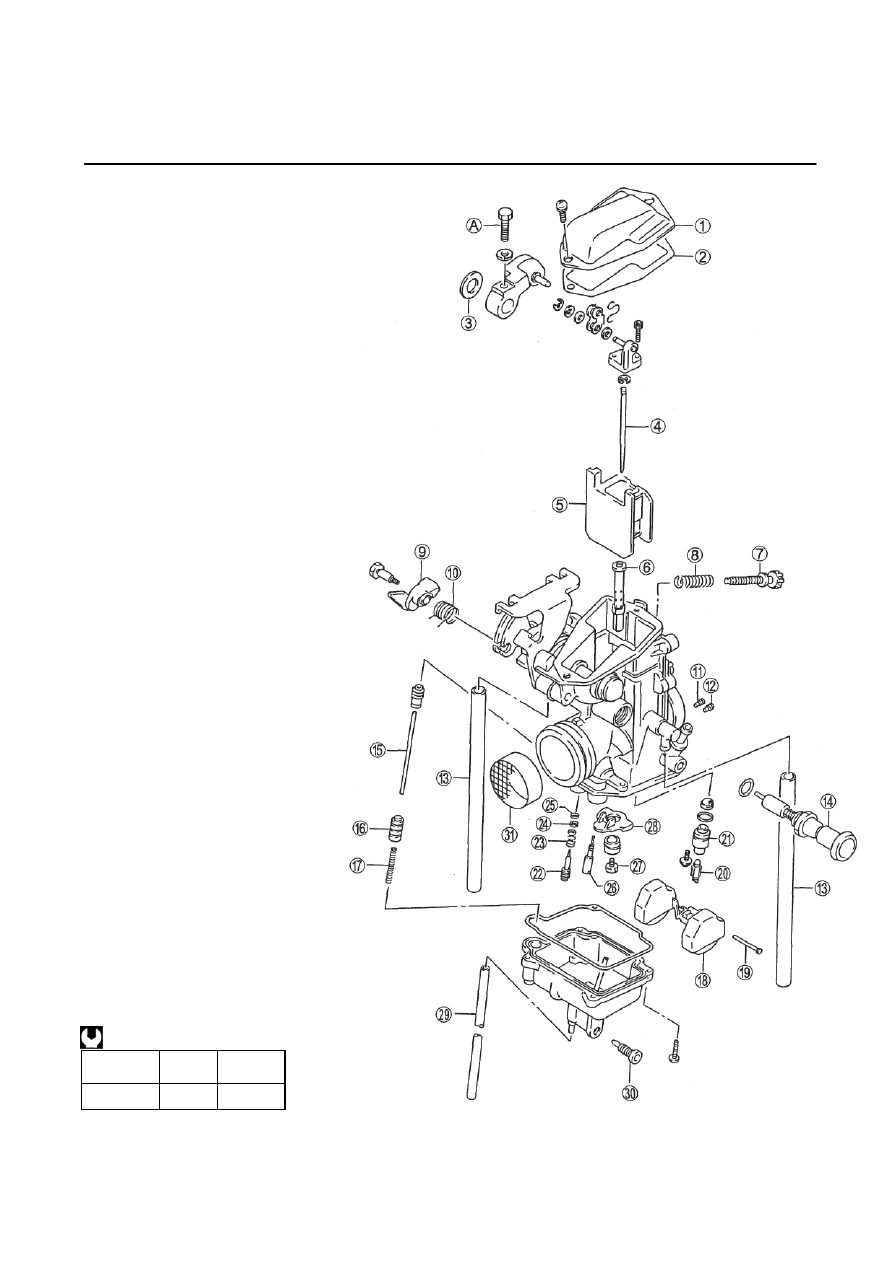

У СТР О Й СТВ О  (для E-03, E-28)


1. Верхняя крышка
2. Прокладка
3. Прокладка
4. Игла
5. Дроссельная заслонка
6. Топливный жиклер
7. Винт-ограничитель хода заслонки
8. Пружина
9. Рычаг
10. Пружина
11. Главный воздушный жиклер
12.

Воздушный

жиклер

системы

холостого хода
13. Трубка вентиляции
14. Кнопка подсоса
15. Шток
16. Поршень ускорительного насоса
17. Пружина
18. Поплавок
19. Ось поплавка
20. Игольчатый клапан
21. Седло игольчатого клапана
22. Винт качества
23. Пружина
24. Кольцо
25. Прокладка
26. Топливный жиклер холостого хода
27. Главный топливный жиклер
28. Основание
29. Трубка перелива
30. Дренажный винт
31. Сетка на впуске

 (А) Болт рычага привода заслонки



































ДЕТАЛЬ



Н-м

кгс-м



(А)

3,5

0,35



ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 4



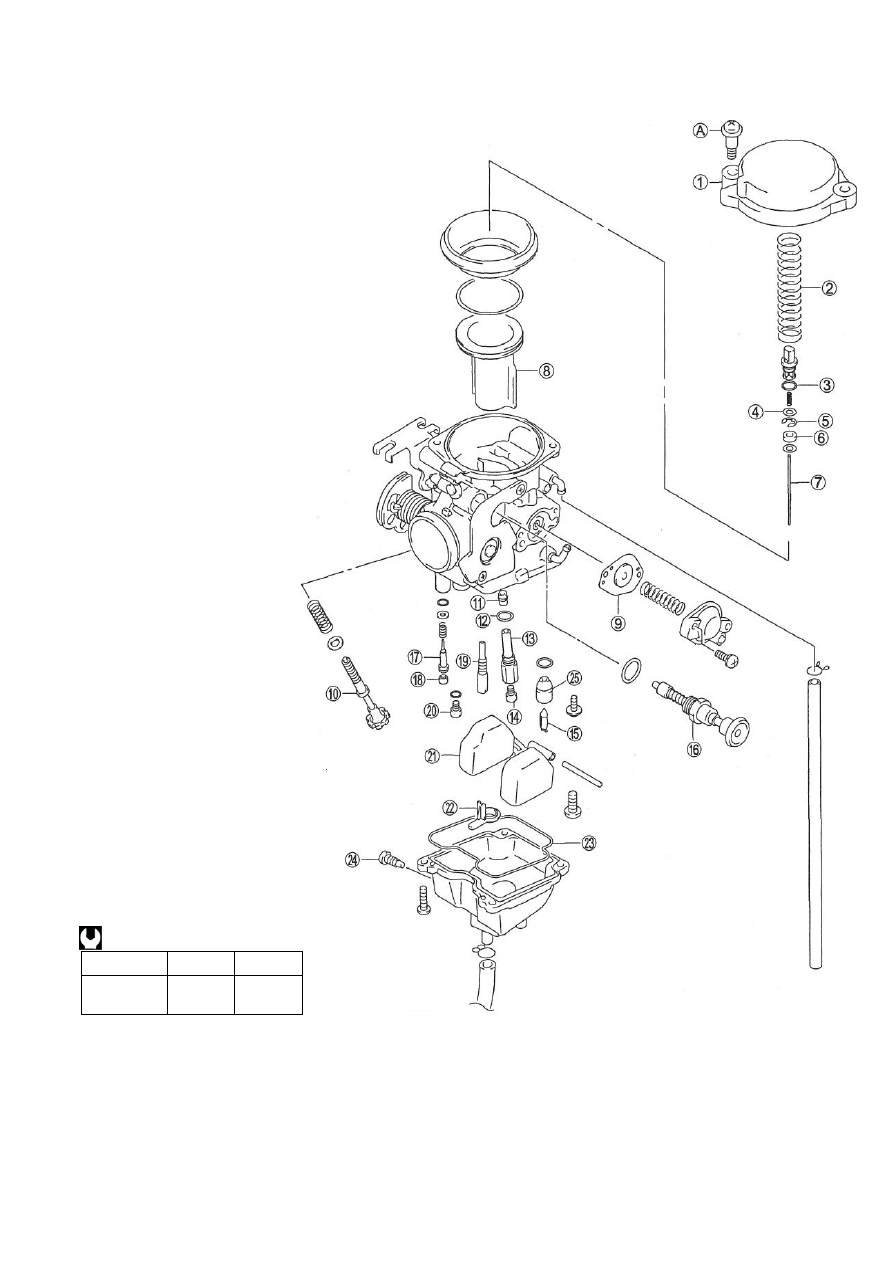

УСТРОЙСТВО (для E-33)

1. Верхняя крышка
2. Пружина
3. Кольцо
4.  Прокладка
5. Стопорное кольцо
6. Кольцо
7. Игла
8. Заслонка
9. Диафрагма
10. Регулятор
11. Жиклер
12. Кольцо
13. Седло жиклера
14.

Главный  топливный

жиклер
15. Игольчатый клапан
16. Кнопка подсоса
17. Винт качества
18. Пробка
19.

Топливный  жиклер

холостого хода
20. Пусковой жиклер



21. Поплавок
22. Основание
23. Прокладка
24. Дренажный винт
25.

Седло

игольчатого

клапана
























ПОЗ.

Н-м

кгс-м

(А)

3,5

0,35
