Мотоцикл Сузуки DR-Z250. Руководство - часть 29

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 13



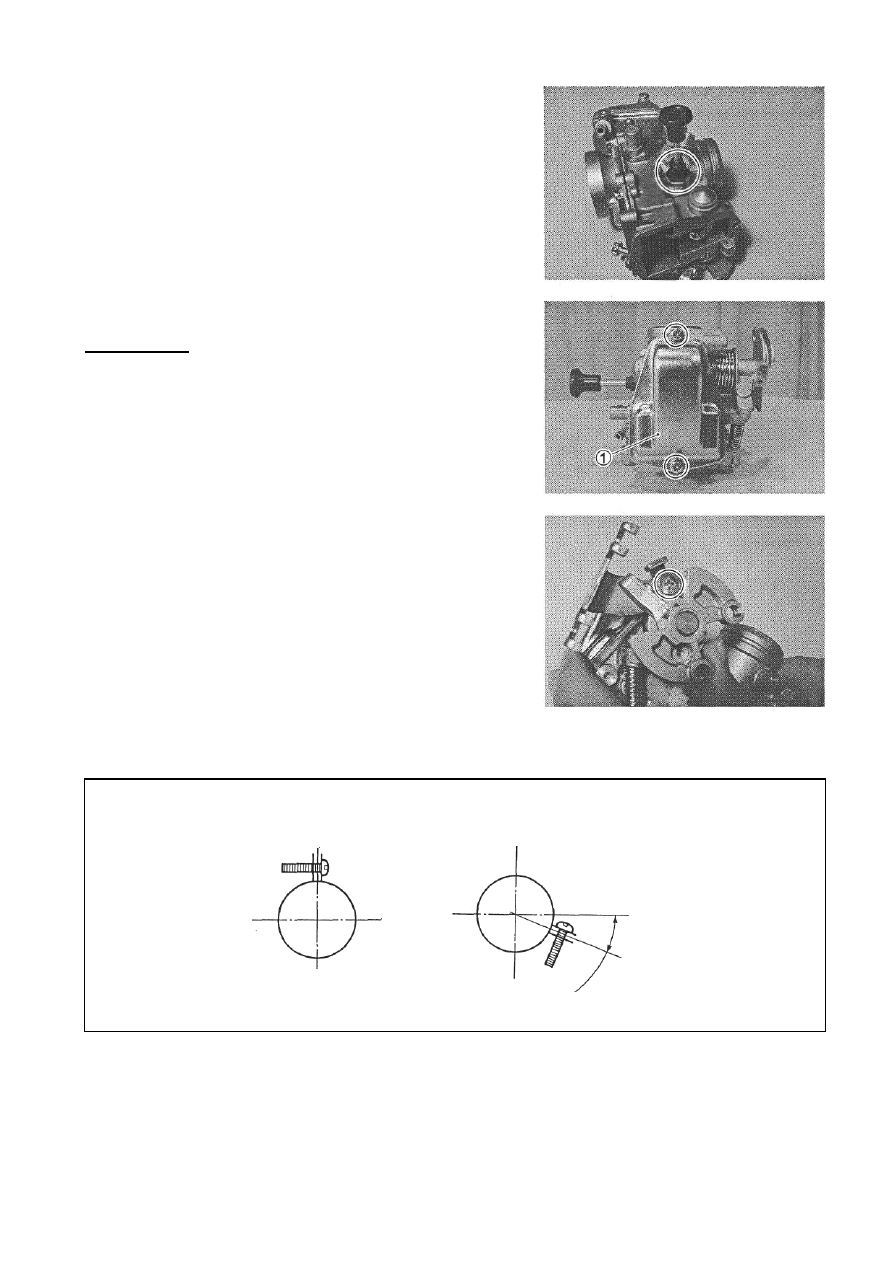

• Установите кнопку подсоса.












• Установите верхнюю крышку (1).




ВНИМАНИЕ
Используйте новую прокладку, чтобы предотвратить
утечку топлива.









• Установите кронштейн крепления троса газа.












ХОМУТЫ КРЕПЛЕНИЯ

Сориентируйте хомуты как показано на картинке.


















• После установки карбюратора, отрегулируйте следующие позиции в соответствии со
спецификацией:



*

Свободный ход троса газа ..................................... раздел 2-12

*

Обороты холостого хода ......................................... раздел 2-13





Лев.

Прав.

(со стороны двигателя)



Лев.

Прав.

(со стороны воздушного

фильтра)

ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 14



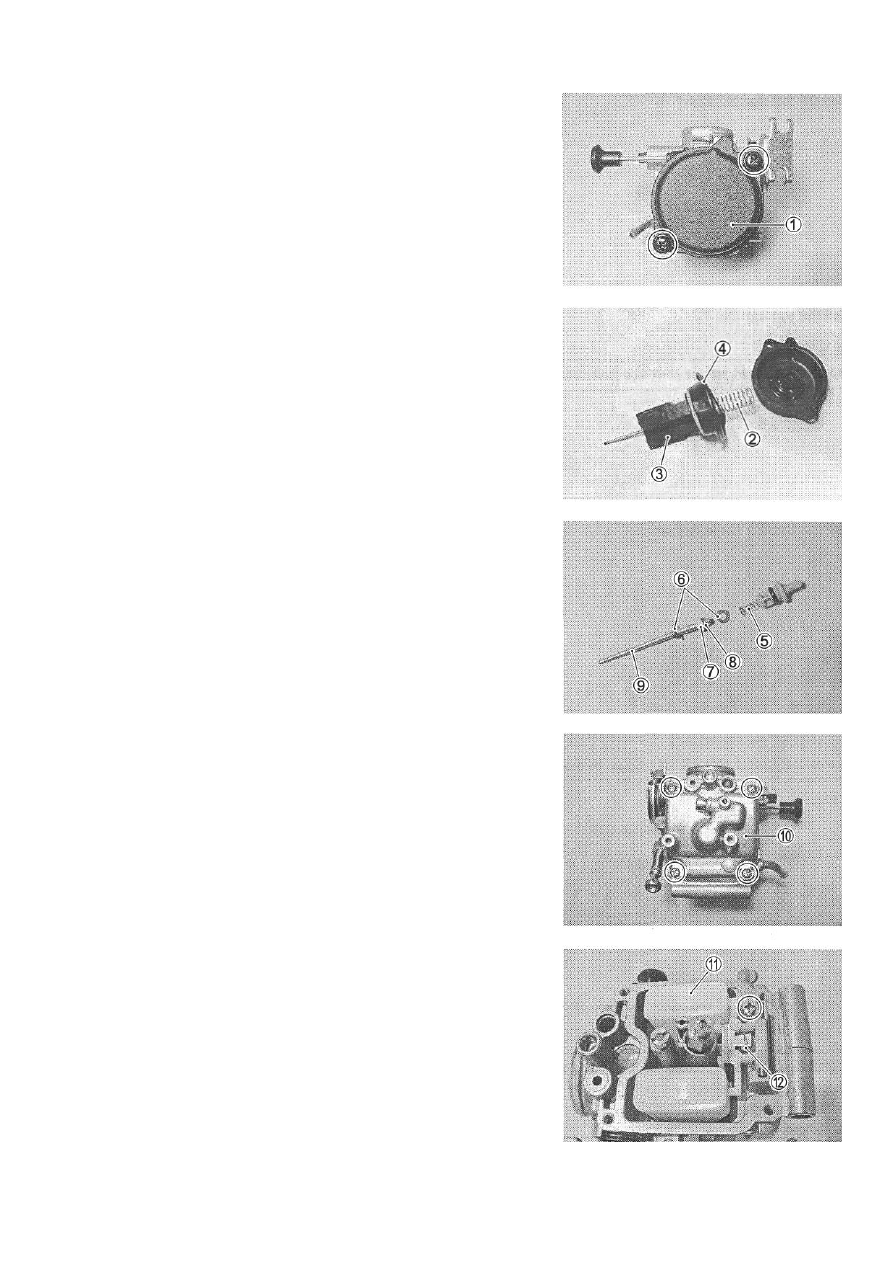

РАЗБОРКА КАРБЮРАТОРА (E-33)
• Снимите верхнюю крышку карбюратора (1).










•  Снимите  пружину  (2)  и  дроссельную  заслонку  (3)  с
диафрагмой (4).









•  Снимите  пружину  (5),  прокладки  (6),  фиксатор  (7),
стопорное кольцо (8) и иглу (9).









• Снимите крышку поплавковой камеры (10).











• Снимите поплавок (11) и игольчатый клапан (12).













ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 15

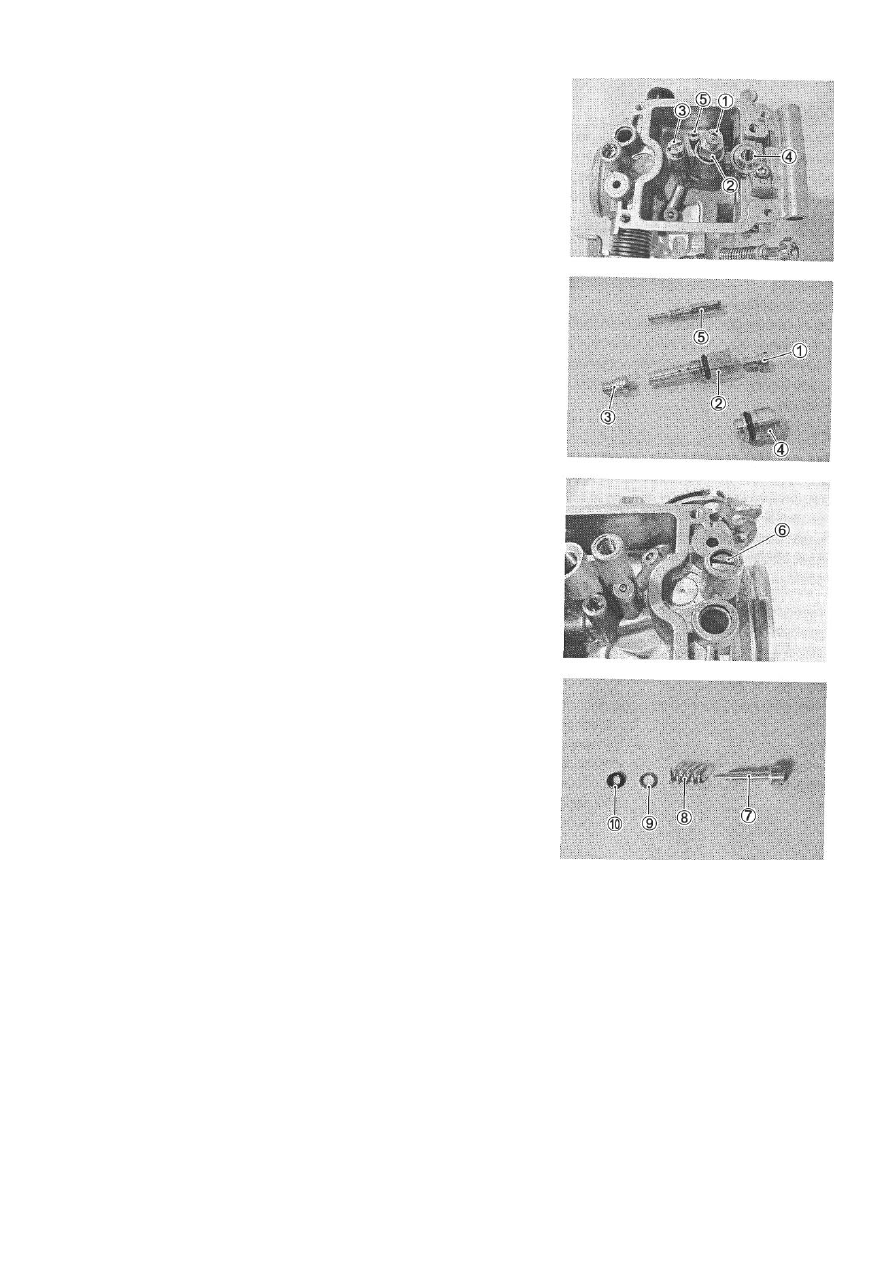

• Снимите главный топливный жиклер (1), седло жиклера (2),
пусковой  жиклер  (3),  седло  клапана  (4)  и  топливный  жиклер
холостого хода (5).

















• Медленно вращайте винт качества (6) по часовой стрелке и
сосчитайте  количество  оборотов  до  упора.  Отметьте
количество оборотов винта, чтобы установить его впоследствии
в правильное положение.







• Снимите винт качества (7) с пружиной (8), шайбой (9), и
уплотнительное резиновое кольцо (10).



















ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СМАЗКИ 4 - 16

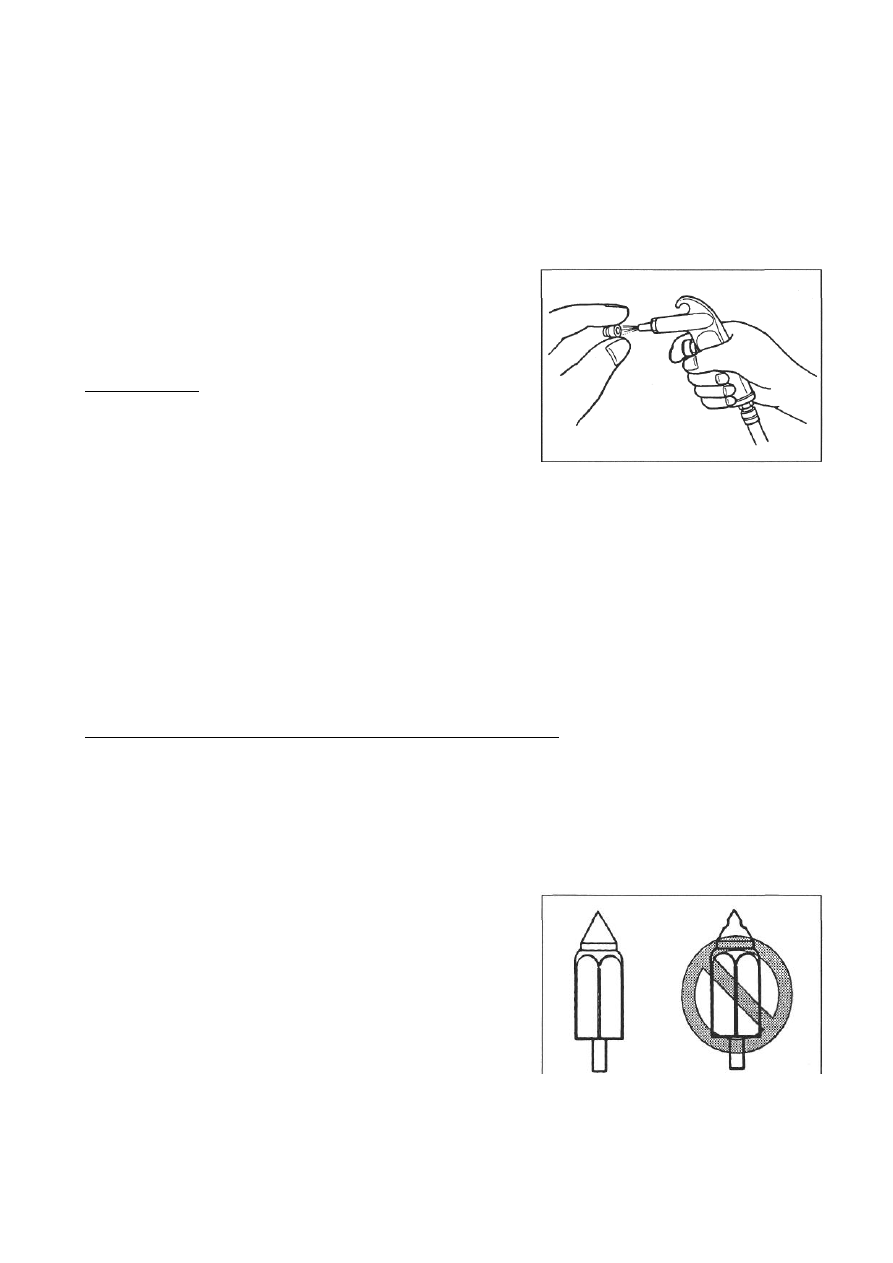

ОЧИСТКА (Е-33)



! ПРЕДОСТИРЕЖЕНИЕ
Некоторые  жидкости  для  очистки  карбюратора,  особенно
предназначенные  для  очистки  погружением,  коррозионно
опасны  и  должны  использоваться  с  осторожностью.
Следуйте  указаниям  производителя  по  использованию  и
хранению жидкости.

•  Очистите все жиклеры спреем - очистителем карбюратора и
продуйте их сжатым воздухом.
•  Тщательно очистите все каналы карбюратора, не только явно
загрязненные.  Используйте  спрей-очиститель  и  дайте
отмокнуть  загрязнениям.  Продуйте  корпус  сжатым  воздухом
досуха.
! ВНИМАНИЕ
Не  используйте  проволоку  для  чистки  жиклеров  и
каналов.  Проволока  может  повредить  их.  Если
компоненты  не  могут  быть  очищены  с  помощью
жидкости

для

очистки,

возможно,

придется

воспользоваться

очистителем,

специально

предназначенным  для  погружения  в  него  деталей  и
отмокания.  Всегда  следуйте  указаниям  производителя
очистителя  для  правильного  его  использования  при
очистке компонентов карбюратора.

•  После  очистки  соберите  карбюратор,  используя  новые
уплотнения  и  прокладки.  Установите  винт  качества  в
соответствии  с  заводской  настройкой,  используя  новую
прокладку.



ПРОВЕРКА (E-33)

Проверьте следующие детали на предмет повреждений и загрязнений.


*  * Топливный жиклер системы холостого хода
*  * Главный топливный жиклер
*  * Главный воздушный жиклер
*  * Воздушный жиклер системы холостого хода
*  * Отверстия топливного жиклера
*  * Поплавок

*  * Игольчатый клапан
*  * Пусковой жиклер
*  * Прокладки и уплотнения
*  * Манжета оси дросселя
*  * Выход жиклера холостого хода и обводные

отверстия


ПРОВЕРКА ИГОЛЬЧАТОГО КЛАПАНА
Если  между  игольчатым  клапаном  и  седлом  клапана  попадет
посторонний  предмет,  клапан  будет  пропускать  бензин,  что
приведет  к  переливу  поплавковой  камеры.  Если  износ  седла
клапана  превышает  допуск,  может  случиться  то  же  самое.
Напротив, при заедании клапана бензин может не поступать в
поплавковую камеру. Очистите поплавковую камеру и детали
поплавкового  механизма  бензином.  Если  игла  изношена,  как
показано на рисунке, замените ее вместе с седлом. Продуйте
топливопровод смесительной камеры сжатым воздухом.





ПРАВИЛЬНО           НЕПРАВИЛЬНО
