ШАССИ 5 - 2



ВНЕШНИЕ ЭЛЕМЕНТЫ


СНЯТИЕ

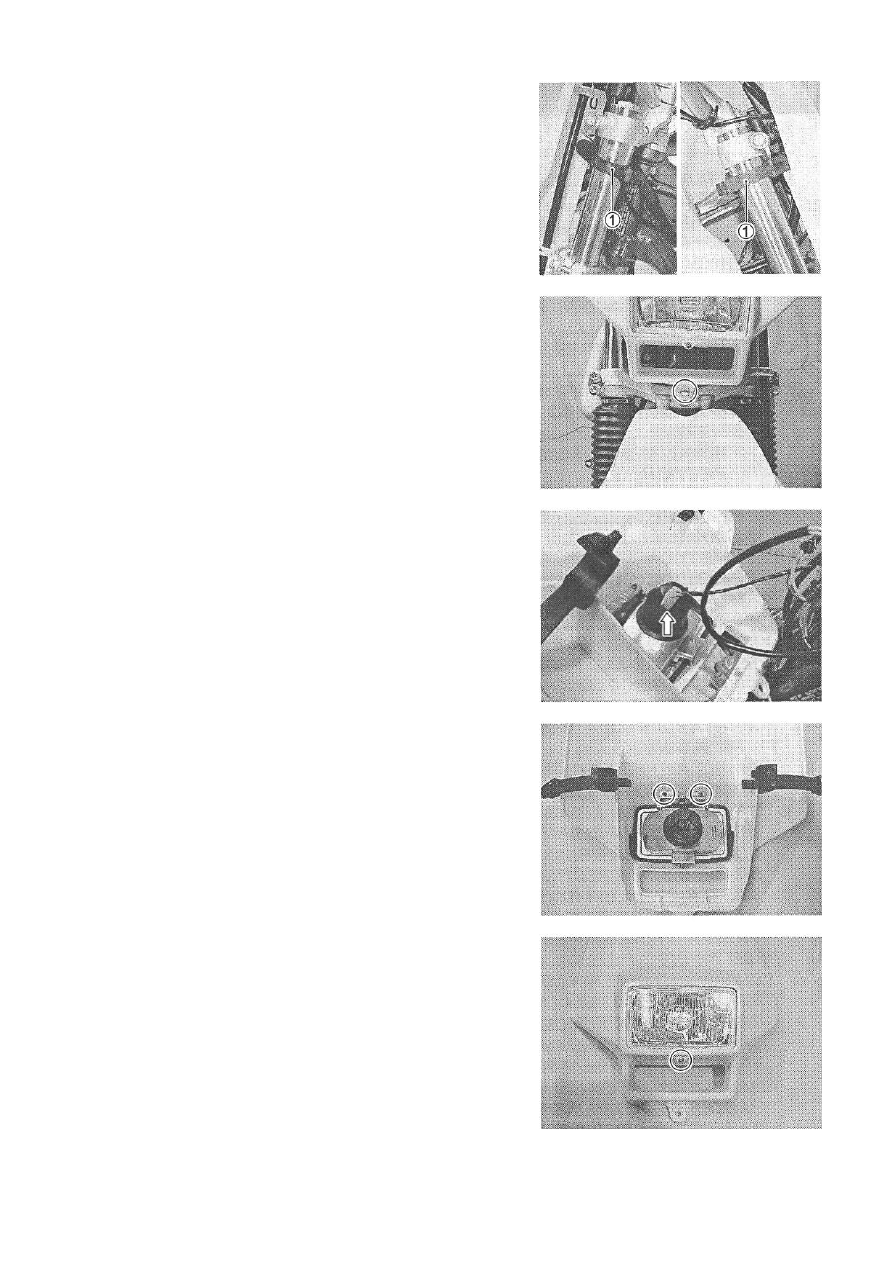

ОБТЕКАТЕЛЬ ФАРЫ
• Снимите резиновые хомуты (1) с перьев вилки.





• Снимите обтекатель вместе с фарой.





















• Выньте фару из обтекателя.

























ШАССИ 5 - 3



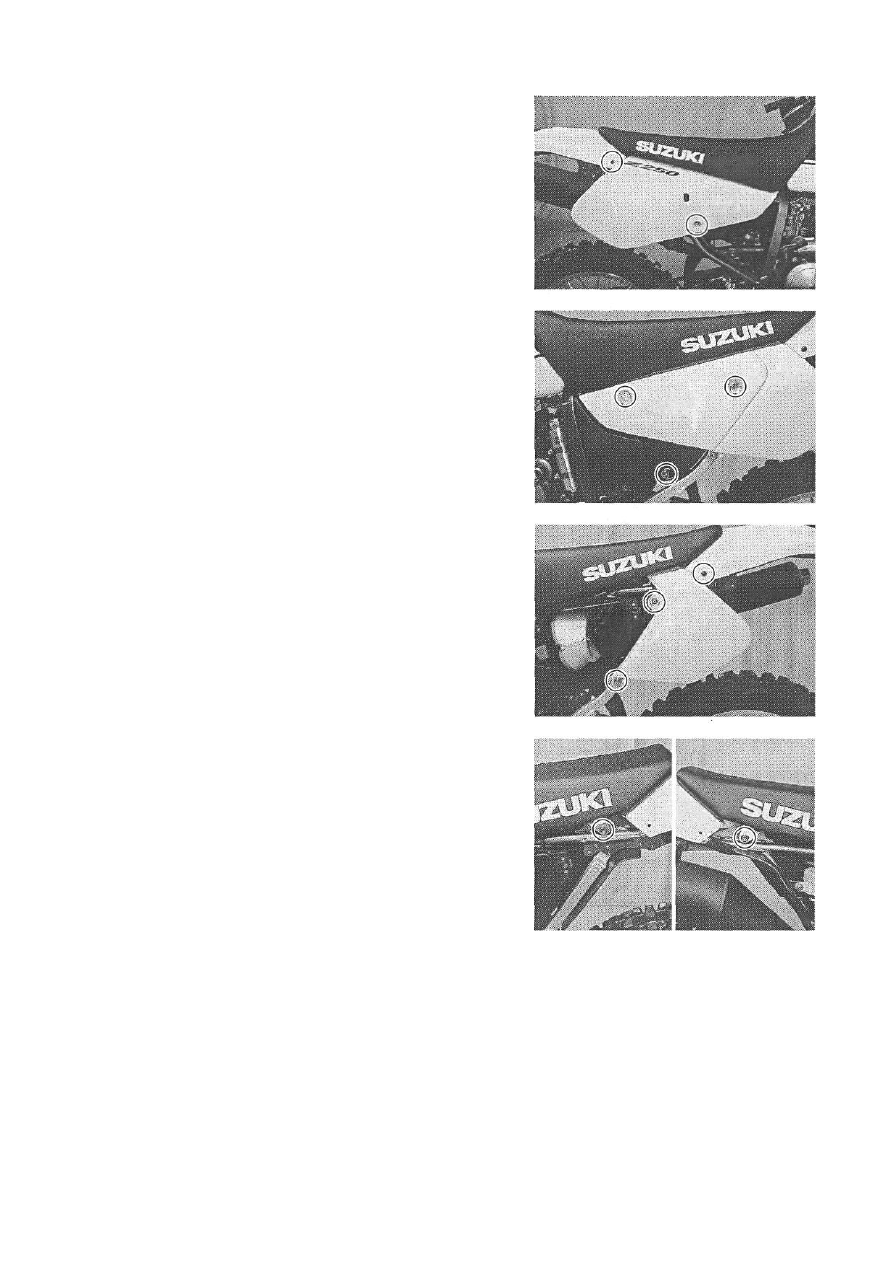

ОБЛИЦОВКА РАМЫ И СЕДЛО

• Снимите правую облицовку рамы.










• Снимите левую облицовку рамы/крышку фильтра.









• Снимите верхний щиток.











• Снимите седло.










СБОРКА
Установите на место обтекатель фары, облицовки и седло в
обратном порядке.




ШАССИ 5 - 4


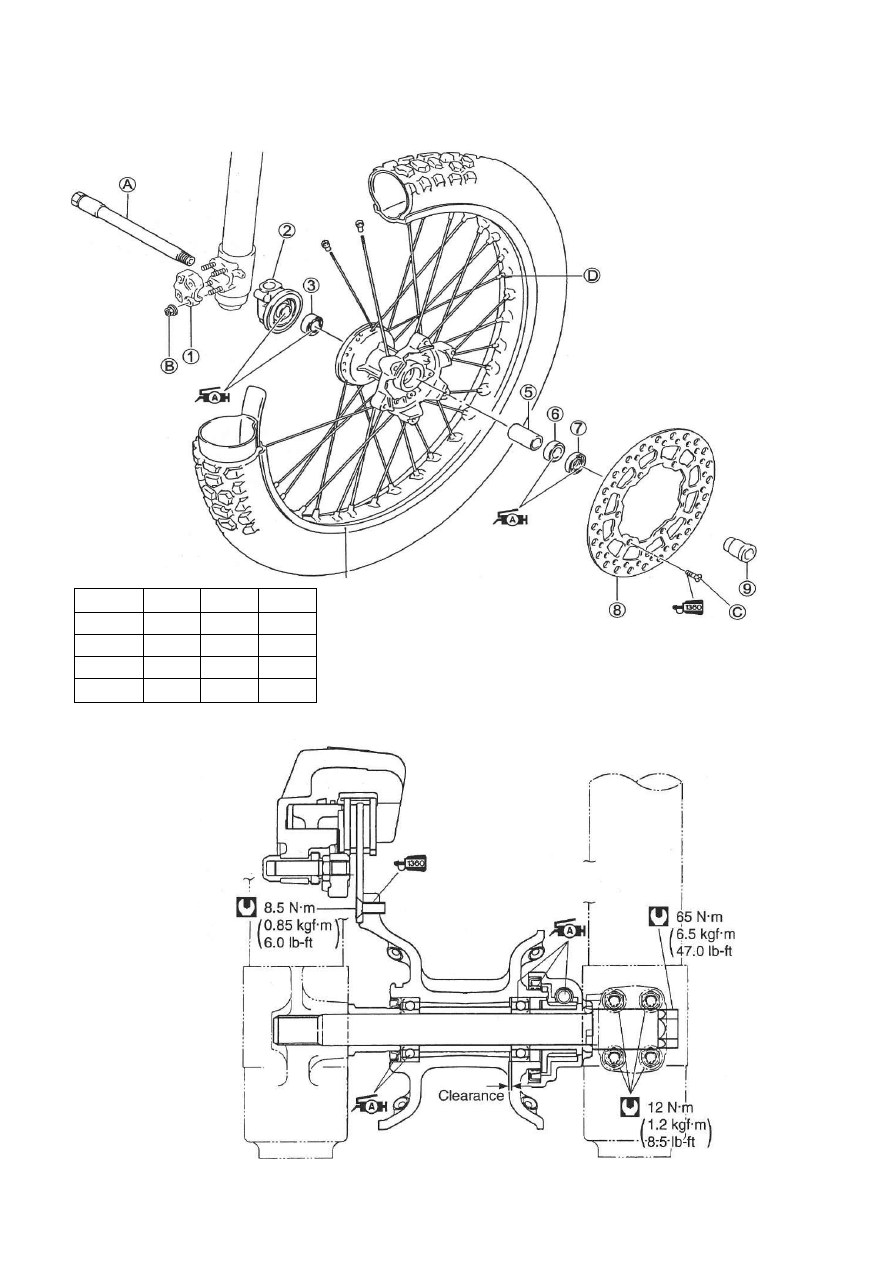

ПЕРЕДНЕЕ КОЛЕСО

















































(1) Крышка оси
(2) Редуктор одометра
(3) Подшипник правый
(4) Переднее колесо
(5) Втулка
(6) Подшипник левый
(7) Сальник
(8) Тормозной диск
(9) Втулка

(A) Ось передняя
(B) Гайка крышки
(C) Болт
(D) Гайка спицы

Позиция

Н*м

кгм

Ib-ft

(A)

65

6.5

47.0

(B)

12

1.2



8.5

(C)

10

1 . 0

7.0

(D)

4

0.4

3.0

ШАССИ 5 - 5



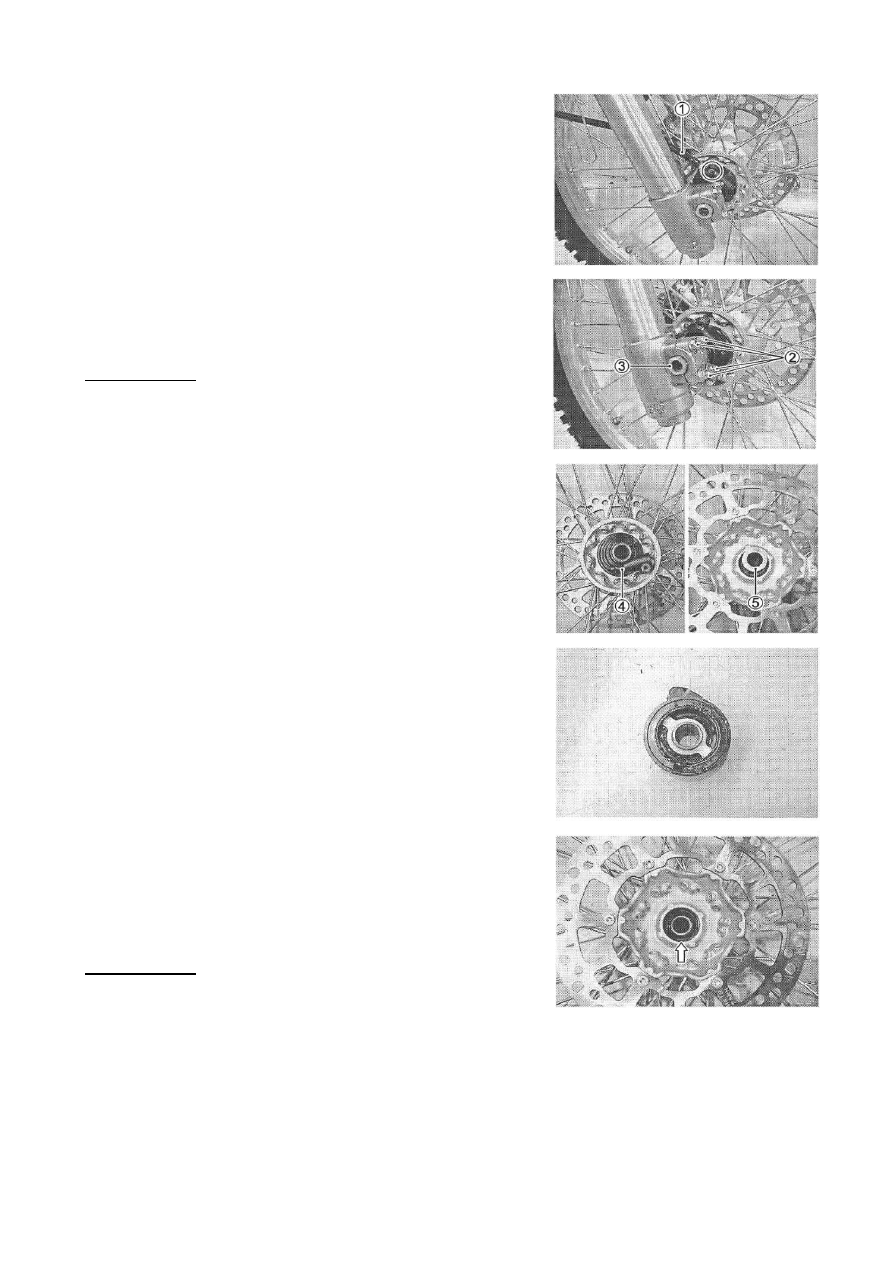

ДЕМОНТАЖ

• Отсоедините кабель спидометра (1).







•  Ослабьте  гайки  держателя  передней  оси  (2)  и  переднюю
ось (3)
• Поставьте мотоцикл на подставку либо деревянный блок.
• Снимите ось (3) и переднее колесо.

! ВНИМАНИЕ



Не  нажимайте  рычаг  переднего  тормоза  пока  снято
колесо.



• Снимите редуктор одометра (4) и втулку (5).









ДЕФЕКТОВКА И РАЗБОРКА


РЕДУКТОР ОДОМЕТРА
Проверьте  сальник  редуктора  одометра  на  наличие
повреждений.  Если  повреждения  выявлены,  замените
редуктор.




САЛЬНИК СТУПИЦЫ
Проверьте сальник ступицы на наличие повреждений. Если
повреждения выявлены, замените сальник
•  Снимите  сальник  ступицы  и  левый  подшипник.  (Раздел
…5-7)

! ВНИМАНИЕ



Замените снятый сальник новым.
