Мотоцикл Хонда CRF50F. Руководство - часть 21

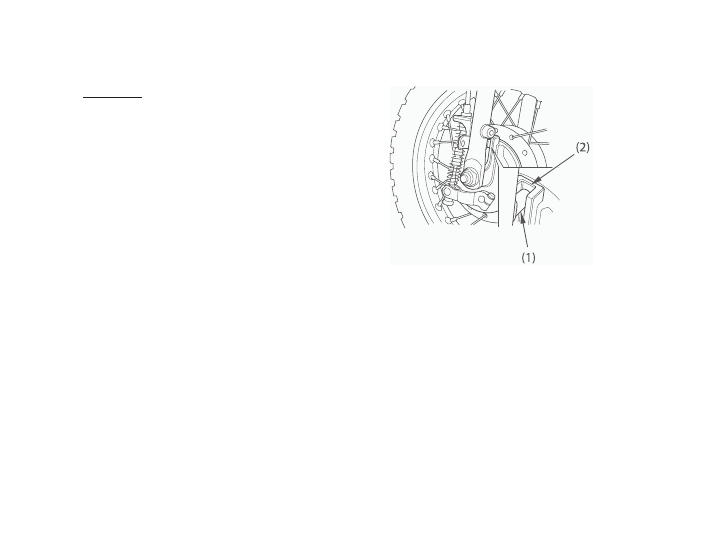

(1) Выступ                                    (2) Паз

Установка:
1. Сборка производится в порядке, обратном

снятию. Обеспечьте попадание выступа (1)
пера вилки в паз (2) тормозной панели. За-
тяните гайку оси моментом:

46 Нм (4,8 кгс-м)

2. Проверьте регулировку переднего тормоза.
3. После установки колеса несколько раз

задействуйте тормоз, затем проверьте, сво-
бодно ли вращается колесо. Если колесо не
вращается свободно, или тормозные колод-
ки трутся по диску, перепроверьте колесо.

Если при сборке не использовался динамоме-
трический ключ, как можно скорее обратитесь
к официальному дилеру Honda для проверки
правильности сборки. Неправильная сборка
может привести к утрате тормозной системой
работоспособности.

5. Открутите стяжную гайку оси (6) и извле-

ките ось. Сдвиньте колесо вперёд, затем сни-
мите приводную цепь с задней звёздочки.
Снимите колесо.

(4)

(5)

(6)

(6) Гайка оси

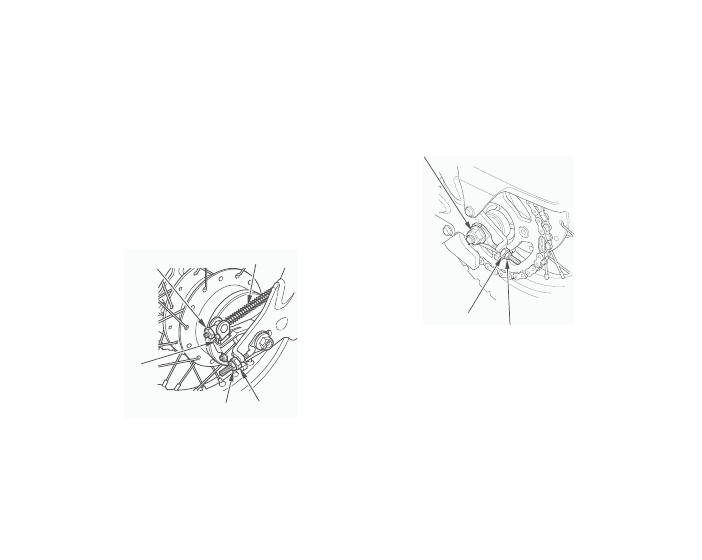

Снятие заднего колеса
1. Приподнимите заднее колесо над опорной

поверхностью, разместив под двигателем
опорный блок.

2. Открутите регулятор заднего тормоза (1).
3. Нажмите и отпустите педаль заднего тормо-

за, затем отсоедините тормозную тягу (2) от
рабочего рычага тормоза (3).

4. Отпустите контргайку (4) и регулировоч-

ную головку (5) на регуляторе цепи с обеих
сторон.

(2)

(3)

(4)

(1)

(5)

(1) Регулятор

цепи

(4) Контргайка

(2)
(3)

Тормозная тяга
Рабочий рычаг тормоза

(5) Регулировоч-

ная головка

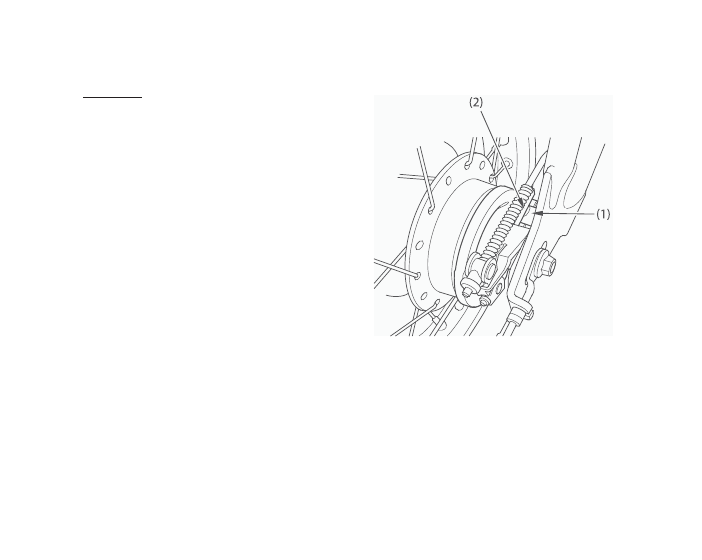

(1)  Выступ                                    (2) Паз

Установка:
1. Сборка производится в порядке, обратном

снятию. Обеспечьте попадание выступа (1)
на маятнике в паз (2) кронштейна тормоз-
ного суппорта. Затяните гайку оси момен-
том:

46 Нм (4,8 кгс-м)

2. Отрегулируйте приводную цепь (стр. 71 - 72).
3. Отрегулируйте тормоз (стр. 23)
4. Несколько раз нажмите на рычаг тормоза и

убедитесь в беспрепятственном вращении
колеса после отпускания рычага тормоза.

Если при сборке не использовался динамоме-
трический ключ, как можно скорее обратитесь
к официальному дилеру Honda для проверки
правильности сборки. Неправильная сборка
может привести к утрате тормозной системой
работоспособности.

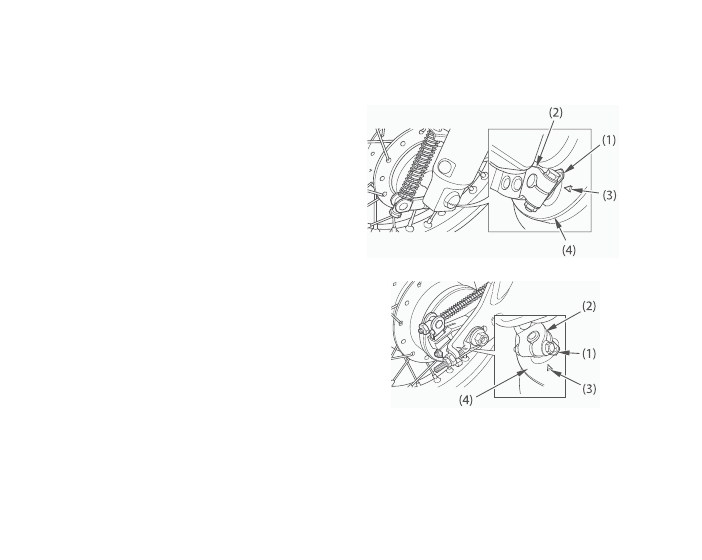

<ПЕРЕДНИЙ ТОРМОЗ>

(1) Стрелка

(3) Реферетная метка

(2) Рабочий

рычаг

тормоза

(4) Панель тормоза

ИЗНОС ТОРМОЗНЫХ КОЛОДОК
Ознакомьтесь с правилами техники безопас-
ности на стр. 50.

Механизмы переднего и заднего тормозов
снабжены индикаторами износа.
При работе тормоза стрелка (1) на рабочем
рычаге тормоза (2) перемещается по направ-
лению к референтной метке (3) на тормозной
панели (4).
Тормозные бамаки подлежат замене, если при
полностью задействованном тормозе стрелка
совместится с референтной меткой.
Для выполнения этой операции обращайтесь к
официальному дилеру.

В случае необходимости обслуживания тормо-
зов обратитесь к дилеру. Используйте только
оригинальные детали фирмы Honda или их
аналоги.

<ЗАДНИЙ ТОРМОЗ>
