СЕДЛО

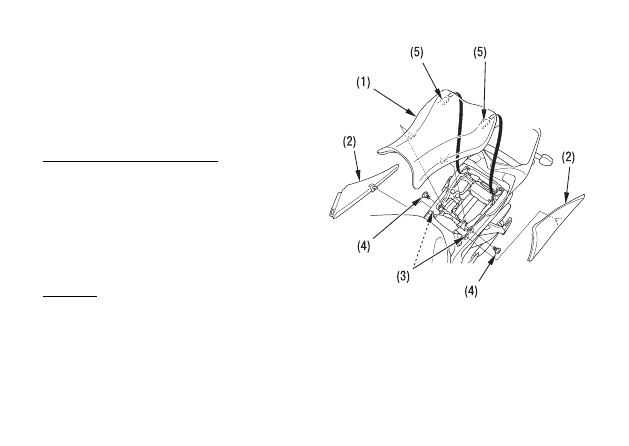

Переднее седло

Для проведения технического обслуживания ак-
кумуляторной батареи и получения доступа к бло-
ку предохранителей необходимо снять переднее
седло.

Для снятия седла: Переднее седло:
1.   Для демонтажа правого и левого боковых

кожухов (2) выведите защелки из
направляющих и осторожно и вытяните
кожухи из втулок (3).



Правый и левый боковые кожухи снимаются
одинаково.

2.  Снимите винты (4), затем выяните седло

вперед и вверх.

Установка:
1.   Установите ушки (5) в в петли седла и надежно

затяните крепежные болты.

2.   Установите защелки в направляющие и

совместите ушки кожухов с резиновыми
втулками.

(1)   Переднее седло
(2)   Боковые кожухи
(3)   Втулки
(4)   Винты
(5)   Ушки

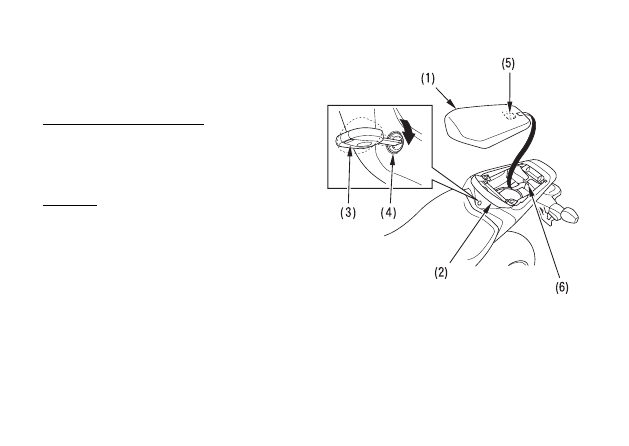

Заднее седло
Для получения доступа к комплекту инструментов
и отсеку хранения руководства по эксплуатации
необходимо снять заднее седло (1).

Для снятия седла: Заднее седло:
1.   Сдвиньте ремень седла (2) вперед.
2.   Вставьте ключ зажигания (3) в замок седла (4).

Поверните ключ по часовой стрелке, затем
снимите заднее седло вверх и назад.

Установка:
1.   Для установки седла вставьте ушко (5) в захват

седла (6), затем надавите на переднюю часть
седла.

2.   Установите на место ремень седла.


После установки убедитесь в надёжном
закреплении седла.

(1)   Заднее седло
(2)   Ремень седла
(3)   Ключ зажигания

(4)   Замок седла
(5)   Выступ
(6)   Захват седла

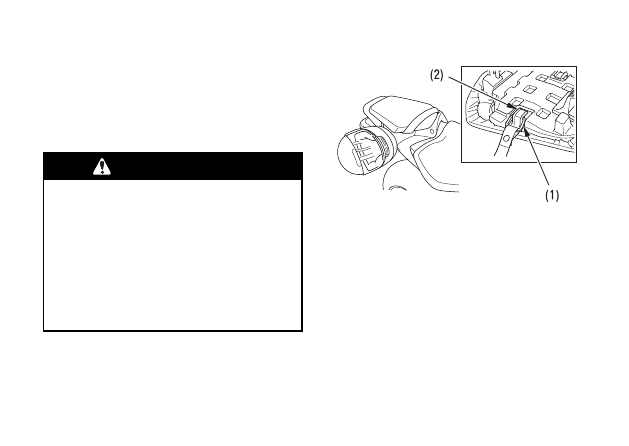

ДЕРЖАТЕЛИ ШЛЕМОВ
Держатели шлема находятся на обратной сторо-
не седла. Держатели шлемов предназначены для
крепления шлемов во время стоянки.
Снимите заднее седло (см. стр. 77). Заведите D-об-
разную пряжку (1) шлема в держатель шлема (2).
Установите и надёжно заприте заднее седло.



ПРЕДУПРЕЖДЕНИЕ

Запрещается двигаться на мотоцикле со
шлемом, закрепленным в держателе. Шлем
может попасть в колесо или в подвеску и
вызвать дорожно-транспортное происшест-
вие, в котором вы можете получить серьёз-
ные травмы или погибнуть.

Поэтому используйте держатель шлема
только во время стоянки. Запрещается дви-
гаться на мотоцикле со шлемом, закреплен-
ным в держателе.

(1)   Пряжка шлема
(2)   Держатель шлема

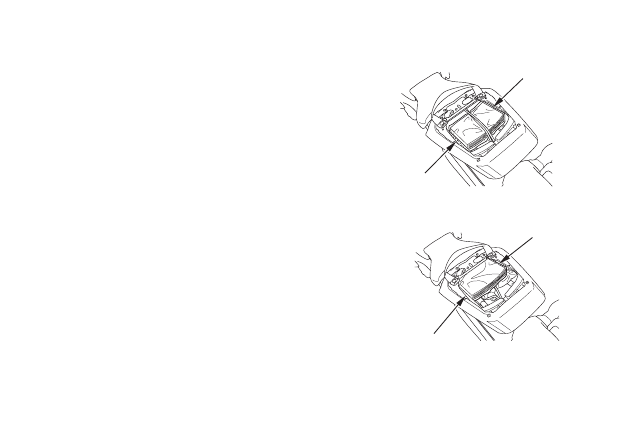

ПАКЕТ ДЛЯ ДОКУМЕНТОВ
Пакет для документов (1) находится в отсеке для
документов (2) под задним седлом (стр. 77).
Настоящее Руководство по эксплуатации и другая
документация должны храниться в пакете для до-
кументов. При мытье мотоцикла соблюдайте осто-
рожность, чтобы не залить эту зону водой.

(2)

(1)

(2)

(1)

(CBR1000RR)

(CBR1000RR ABS)

(1)   Пакет для документов
(2)   Отделение для документов
