ОТСЕК ДЛЯ РАЗМЕЩЕНИЯ
МЕХАНИЧЕСКОГО ПРОТИВОУГОННОГО
УСТРОЙСТВА
Отсек для размещения механического противо-
угонного устройства находится под задним седлом
(стр. 77).

Некоторые механические противоугонные уст-
ройства из-за своей формы и конструкции не могут
быть размещены в этом отсеке.

(CBR1000RR)

(CBR1000RR ABS)



НИЖНИЙ КОЖУХ
Для регулировки свободного хода рычага сцеп-
ления и замены масляного фильтра необходимо
снять нижний кожух.

Снятие:
1.   Снимите болты А (1), и болты В (2).
2.   Осторожно снимите нижний кожух (3)

как показано на рисунке, затем вытяните
трубопроводы (4).

Установка:
•   Установка выполняется в порядке, обратном

процедуре снятия.

•   Правильно установите трубопроводы на место.

(2)

(3)

(4)

(2)

(

(

1

1

)

)

(

(

1

1

)

)

(1)   Болты А
(2)   Болты В

(3)   Нижний кожух
(4)   Трубопроводы

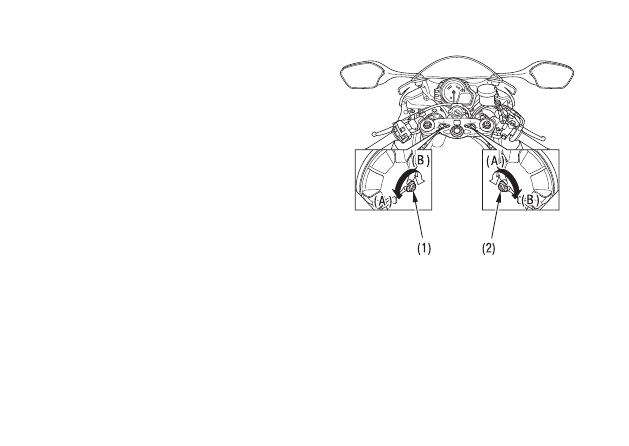

РЕГУЛИРОВКА НАПРАВЛЕНИЯ СВЕТА
ФАРЫ ПО ВЕРТИКАЛИ

Вертикальная регулировка достигается заворачи-
ванием или выворачиванием винтов (1) и (2), в
зависимости от того, в каком направлении прово-
дится регулировка.
Соблюдайте требования местного законодательс-
тва.


(1)   Винт (ближний свет)
(2)   Винт (дальний свет)



(А)  Перемещение вверх
(В)  Перемещение вниз

ЭКСПЛУАТАЦИЯ

ОСМОТР ПЕРЕД ПОЕЗДКОЙ

Для вашей собственной безопасности очень важ-
но потратить немного времени, и перед поездкой
обойти вокруг мотоцикла, проверяя его состояние.
При обнаружении любой неисправности по воз-
можности устраните ее самостоятельно или  обра-
титесь к официальному дилеру Honda.



ПРЕДУПРЕЖДЕНИЕ

Ненадлежащее техническое обслуживание
или оставленная перед поездкой без вни-
мания неисправность может стать причи-
ной аварии, в которой вы можете получить
серьёзные травмы или погибнуть.

Обязательно выполняйте осмотр перед каж-
дой поездкой и устраняйте любые обнару-
женные неисправности.

1.   Уровень масла в двигателе - добавьте

моторного масла, если это необходимо
(стр. 58). Убедитесь в отсутствии протечек.

2.   Уровень топлива - при необходимости долейте

топливо в топливный бак (стр. 55). Убедитесь в
отсутствии протечек.

3.   Уровень охлаждающей жидкости - добавьте

охлаждающую жидкость при необходимости.
Убедитесь в отсутствии протечек (стр. 53 - 54).

4.   Передние и задние тормозные механизмы

- проверьте, как они работают, убедитесь в
отсутствии подтекания тормозной жидкости
(стр. 47-49).
