Прокол шины   Снятие колес

12. Снова поднимите переднее колесо и проверьте,

свободно ли вращается колесо при отпущенном
тормозе.

13. Снимите защитную пленку или ветошь.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь
к официальному дилеру Honda для проверки пра-
вильности сборки. Неправильная сборка может при-
вести к утрате тормозной системой
работоспособности.

8

Будьте осторожны, чтобы при установке
колеса не поцарапать его о тормозной суп-
порт.

8

При установке тормозного суппорта исполь-
зуйте только новые болты.

ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время
установки тормозных суппортов или колеса, будьте
внимательны, заводя тормозной диск между тормозных
колодок.

9.  Опустите переднее колесо на землю.
10. Несколько раз нажмите на рычаг тормоза. Затем

несколько раз надавите на руль, чтобы сжать
переднюю вилку.

11.  Повторно затяните левые стяжные болты.

Момент затяжки:

CB1100CA

26 Нм (2,7 кгс-м).

CB1100NA

22 Нм (2,2 кгс-м).

Прокол шины   Снятие колес

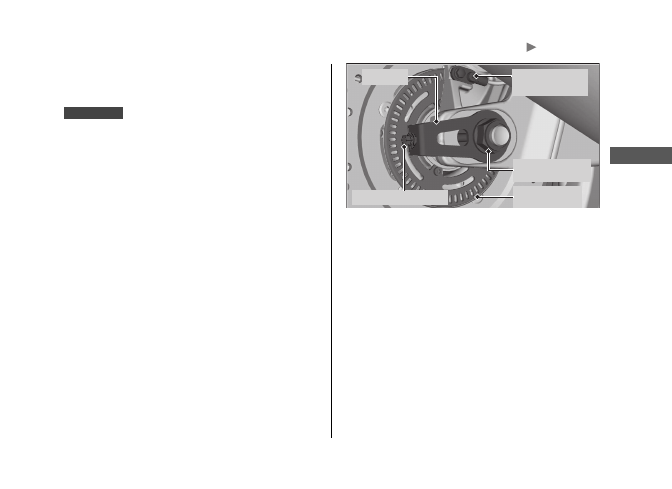

Регулятор

Датчик частоты
вращения колеса

Гайка оси заднего
колеса

Импульсное
кольцо датчика

Регулировочный болт

5.  Снимите приводную цепь с ведомой звёздочки,

переместив заднее колесо вперёд.

6.  Снимите ось заднего колеса.

²

Заднее колесо

Снятие

CB1100CA



1.  Установите мотоцикл на ровной горизонтальной

площадке.

2.  Надежно закрепите мотоцикл и поднимите заднее

колесо с помощью центральной опоры или
лебедки.

3.  Ослабьте гайки задней оси и отверните регулиро-

вочные болты натяжителя цепи, после чего
сдвиньте заднее колесо до упора вперед, чтобы
максимально ослабить натяжение цепи.

4.  Снимите гайку задней оси.

См. продолжение

CB1100NA

1.  Установите мотоцикл на ровной горизонтальной

площадке.

2.  Надежно закрепите мотоцикл и поднимите заднее

колесо с помощью центральной опоры или
лебедки.

3.   Ослабьте гайку и стопорные гайки оси заднего

колеса и регулировочные болты натяжителя цепи,
после чего сдвиньте заднее колесо до упора впе-
ред, чтобы максимально ослабить натяжение
цепи.

4.  Снимите гайку и шайбу задней оси.

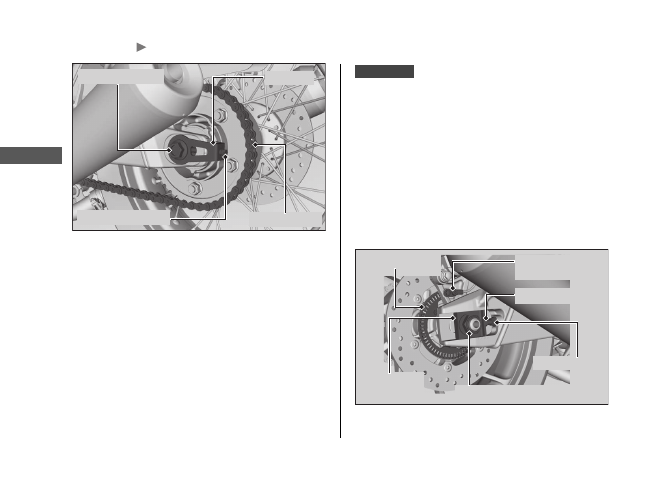

Импульсное кольцо
датчика

Датчик частоты
вращения колеса

Регулировочный болт

Стопорная гайка

Гайка/шайба оси заднего колеса

Регулировочная
пластина





Ось заднего колеса

Регулятор

Регулировочный болт

Приводная цепь

7.  Снимите кронштейн тормозного суппорта, заднее

колесо и боковые втулки.

8

Подвяжите или положите тормозной суппорт
так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.

8

Не допускайте попадания смазки, масла или
грязи на тормозной диск или тормозные
колодки.

8

Не нажимайте педаль тормоза, когда колесо
снято.

Прокол шины   Снятие колес

Прокол шины   Снятие колес

7.  Снимите кронштейн тормозного суппорта, заднее

колесо и боковые втулки.

8

Подвяжите или положите тормозной суппорт
так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.

8

Не допускайте попадания смазки, масла или
грязи на тормозной диск или тормозные
колодки.

8

Не нажимайте педаль тормоза, когда колесо
снято.

5.  Снимите приводную цепь с ведомой звёздочки,

переместив заднее колесо вперёд.

6.  Снимите ось заднего колеса и регулировочные

пластины.

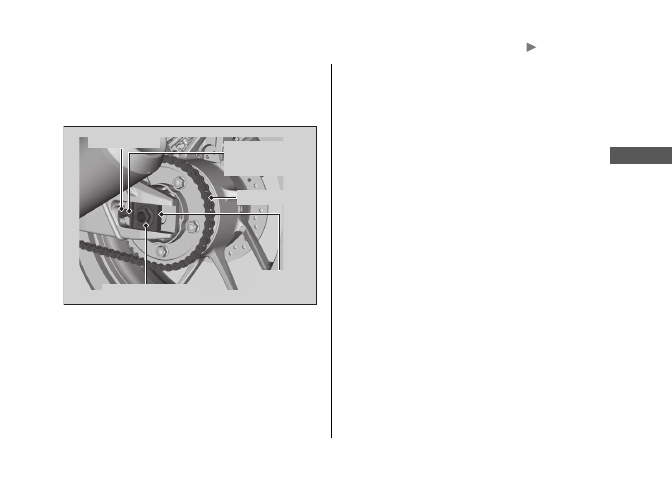

Стопорная гайка

Регулировочный
болт

Приводная цепь

Регулировочная
пластина

Ось заднего колеса

См. продолжение
