Снятие колес

Если необходимо снять колесо для ремонта прокола
шины, следуйте нижеприведенным указаниям.
Снимая и устанавливая колесо, будьте осторожны,
чтобы не повредить датчик частоты вращения коле-
са и импульсное кольцо датчика.

²

Переднее колесо

Снятие
1.  Установите мотоцикл на центральную опору на

твердой ровной поверхности.

2.  Покройте переднее колесо с обеих сторон и тор-

мозные суппорты защитной лентой или ветошью.

Если пришлось прибегнуть к временному ремонту,
заклеив камеру или воспользовавшись аэрозольным
герметиком, продолжайте движение осторожно, на
пониженной скорости и обязательно замените каме-
ру до следующей поездки. Каждый раз при замене
камеры внимательно осматривайте шину.



ПРЕДУПРЕЖДЕНИЕ

Постоянная езда на отремонтированной в ава-
рийном порядке шине или камере опасна. Если
аварийная заплатка вылетит, вы можете попасть
в серьезную аварию, получить тяжелые увечья
или погибнуть.

Если вам приходится ехать на мотоцикле с отре-
монтированной в аварийном порядке шине или
камере, соблюдайте осторожность и не превы-
шайте скорость 50 км/ч, пока отремонтирован-
ная шина или камера не будет заменена на
новую.

Прокол шины   Снятие колес

Прокол шины   Снятие колес

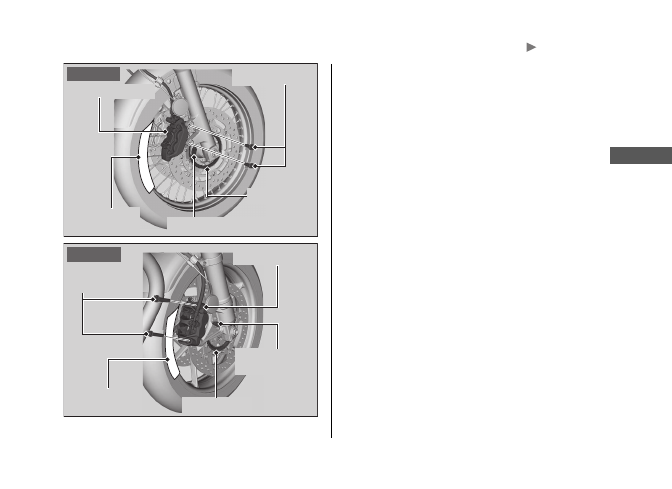

3.  С правой стороны выверните крепежные болты и

снимите тормозной суппорт.

4.  С левой стороны выверните крепежные болты и

снимите тормозной суппорт.

8

Подвяжите или положите тормозной суппорт
так, чтобы он не висел на тормозном шланге.
Не перекручивайте тормозной шланг.

8

Не допускайте попадания смазки, масла или
грязи на тормозной диск или тормозные
колодки.

8

Не нажимайте на рычаг тормоза, когда суп-
порт снят.

8

Будьте аккуратны, чтобы при снятии колеса
не поцарапать его о тормозной суппорт.

CB1100CA

CB1100NA

Тормозной
суппорт

Тормозной суппорт

Крепежные болты

Крепежные болты

Импульсное
кольцо датчика

Импульсное кольцо датчика

Датчик частоты вращения колеса

Датчик частоты
вращения колеса

Защитная лента
или ветошь

Защитная лента
или ветошь

См. продолжение

Прокол шины   Снятие колес

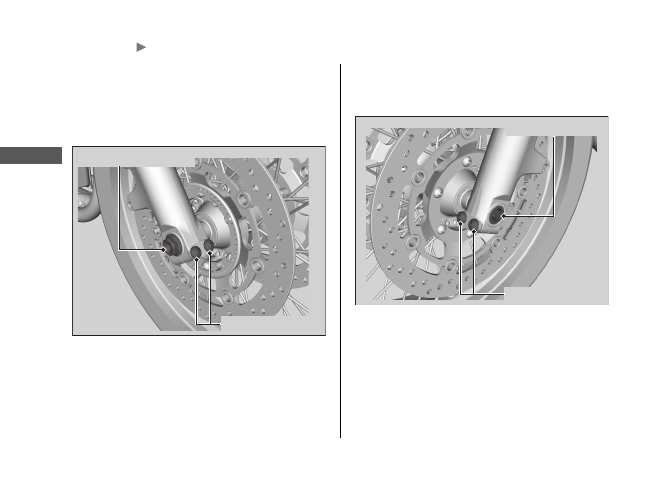

8.  Ослабьте левые стяжные болты оси.
9.  Извлеките ось переднего колеса с левой стороны,

снимите боковые втулки и переднее колесо.

Ось переднего колеса

Стяжные болты оси

5.  Ослабьте правые стяжные болты оси.
6.  Выверните болт оси переднего колеса.
7.  Надежно закрепите мотоцикл и поднимите перед-

нее колесо с помощью специальной подставки
или лебедки.

Болт оси переднего колеса

Стяжные болты оси

Прокол шины   Снятие колес

4.  Затяните левые стяжные болты оси для ее удер-

жания на месте.

5.  Затяните болт оси колеса.

Момент затяжки: 59 Нм (6,0 кгс-м).

6.  Ослабьте левые стяжные болты оси.
7.  Затяните правые стяжные болты оси колеса.

Момент затяжки:

CB1100CA

26 Нм (2,7 кгс-м).

CB1100NA

22 Нм (2,2 кгс-м).

8.  Установите левый тормозной суппорт и правый

тормозной суппорт. Затяните крепежные болты.

Момент затяжки:

CB1100CA

31 Нм (3,2 кгс-м).

CB1100NA

45 Нм (4,6 кгс-м).

Установка

1.  Установите левую и правую втулки на их места на

колесе.

2.  Поместите переднее колесо между перьями

вилки и вставьте с левой стороны до упора слегка
смазанную ось колеса через левое перо вилки и
ступицу колеса.

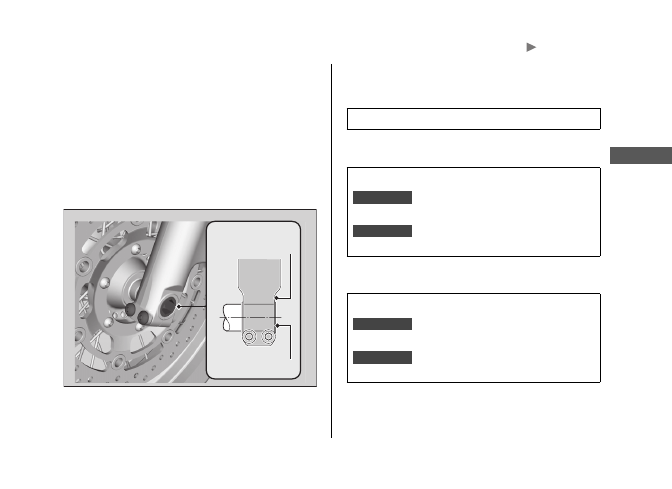

3.  Выровняйте торец оси заподлицо с поверхностью

пера вилки.

Поверхность пера

вилки

Торец оси
переднего колеса

См. продолжение
