Техническое обслуживание

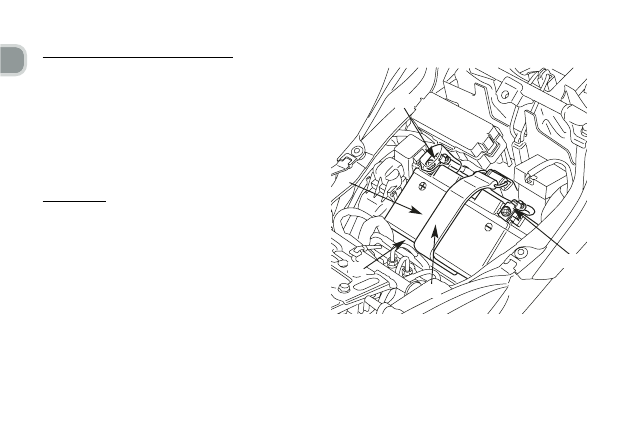

Снятие аккумуляторной батареи:

Аккумуляторная батарея (1) находится в контейне-
ре под седлом.
1.  Выключите зажигание, повернув ключ в поло-

жение OFF (ВЫКЛ).

2.  Снимите седло (стр. 67).
3.  Отсоедините ремень (2).
4.  Сначала отсоедините «отрицательную» (-) клем-

му (3) от аккумуляторной батареи, затем отсое-
дините «положительную» (+) клемму (4).

5.  Извлеките аккумуляторную батарею из отсека (5).

Установка:

1.  Установка производится в порядке, обратном

снятию. Подключая аккумуляторную батарею,
сначала необходимо присоединить клемму к
положительному выводу (+), а затем - к отрица-
тельному выводу (-) батареи.

2.  Проверьте надежность затяжки всех болтов и

соединений.

(1) Аккумуляторная батарея
(2) Ремень
(3) Отрицательная (-) клемма
(4) Положительная (+) клемма
(5) Отсек аккумуляторной батареи

(1)

(4)

(5)

(2)

(3)

Техническое обслуживание

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 89.

Если имеет место частое перегорание предохрани-
теля, это обычно указывает на наличие короткого
замыкания или перегрузки в системе электрообо-
рудования. Для выполнения ремонта обратитесь к
официальному дилеру Honda.

Запрещается использовать предохранители, отли-
чающиеся по номинальному току от штатных. Это
может привести к серьёзной неисправности систе-
мы электрооборудования, к возгоранию, опасному
отключению приборов освещения или потере мощ-
ности двигателя.

ПРИМЕЧАНИЕ

Перегоревший

предохранитель

Техническое обслуживание

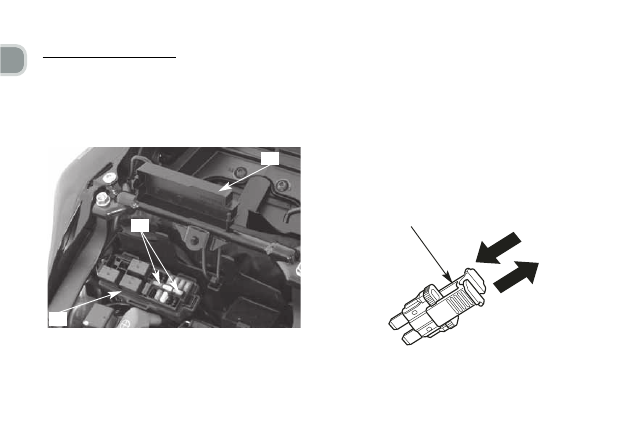

Блок предохранителей:

Блок (1) предохранителей расположен под задним
седлом. Номинальный ток предохранителей:


10 A-20 A CB1000R



10 A-20 A-30 A CB1000RA

1.  Снимите заднее седло (стр. 67).
2.  Откройте крышку блока предохранителей (2).

(1) Блок предохранителей
(2) Крышка блока предохранителей
(3) Пинцет для извлечения предохранителей
(4) Запасные предохранители

3.  Извлеките предохранитель с помощью предна-

значенного для этого пинцета (3), который вхо-
дит в комплект инструментов. Если предохрани-
тель перегорел, установите на его место новый.



Запасные предохранители (4) находятся в блоке
предохранителей.

4.  Закройте крышку блока предохранителей и уста-

новите заднее седло на место.

(2)

(1)

(4)

(3)

Техническое обслуживание

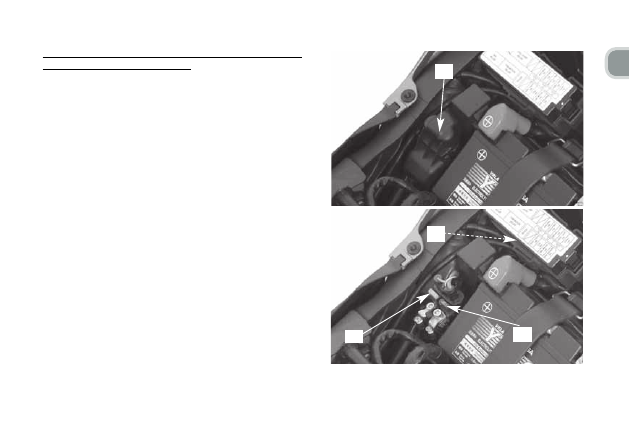

Главный предохранитель, предохранитель
системы впрыска топлива

Главный предохранитель и предохранитель систе-
мы впрыска топлива находятся под седлом рядом с
аккумуляторной батареей.
Номинальный ток предохранителей:


20 A предохранитель системы

 впрыска

топлива



30A Главный предохранитель

1.  Снимите седло (стр. 67).
2.  Откройте крышку (1) предохранителя системы

впрыска топлива (2) и главного предохранителя (3).

3.  Извлеките предохранитель с помощью предна-

значенного для этого пинцета, который входит в
комплект инструментов.



Если предохранитель перегорел, установите на
его место новый. Запасные предохранители (4)
находятся в блоке предохранителей.

4.  Закройте крышку блока предохранителей. Уста-

новите заднее седло.

(1)

(3)

(2)

(4)

(1) Крышка блока

предохранителей

(2) Предохранитель системы

впрыска топлива

(3) Главный

предохранитель

(4) Запасные

предохранители
