Техническое обслуживание

Не нажимайте на рычаг тормоза при снятом коле-
се. Поршень суппорта будет выдавлен из цилиндра,
что приведет к вытеканию тормозной жидкости.
Если это произойдёт, тормозную систему придётся
ремонтировать. Для выполнения данной операции
обратитесь к официальному дилеру Honda.

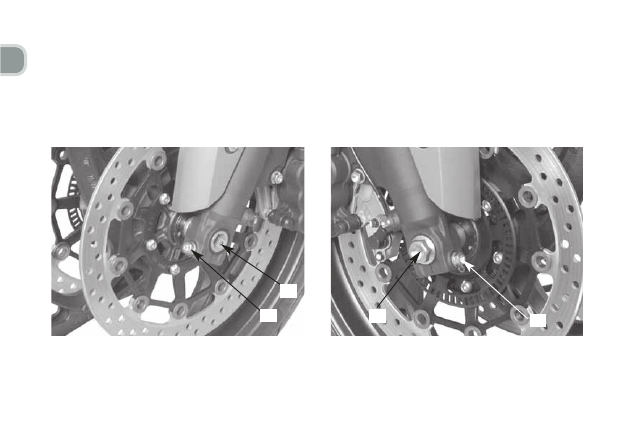

(3) Стяжной болт оси
(4) Передняя ось

5.  Ослабьте правый и левый стяжные болты (3) и

выверните передний осевой болт (5).

6.  Извлеките переднюю ось (4) и снимите переднее

колесо.

(5) Болт передней оси

(4)

(3)

(5)

(3)

Техническое обслуживание

Установка:

1.  Установите боковые втулки на левую и правую

стороны ступицы колеса.



Поместите переднее колесо между перьями вил-
ки и вставьте с левой стороны ось (4) через левое
перо вилки и ступицу колеса.

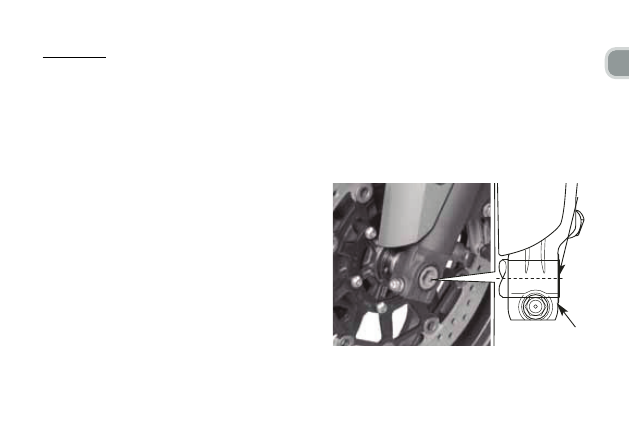

2.  Выровняйте линию-метку (6) передней оси с

углублённой поверхностью (7) пера вилки.

3.  Затяните стяжной болт (3) на левом пере вилки

рекомендованным моментом:



22

Нм

4. Затяните болт оси (5) рекомендованным момен-

том:



59

Нм

5.  Установите правый и левый тормозные суппор-

ты на перья передней вилки.



Чтобы не повредить тормозные колодки во вре-
мя установки колеса, будьте внимательны, заво-
дя тормозные диски между тормозных колодок.
Примите меры предосторожности, чтобы не
повредить датчик антиблокировочной системы,
расположенный на правом тормозном суппорте.

6.  Установите винты крепления суппорта и затя-

ните их рекомендованным моментом:



30

Нм

7.  Нажмите на рычаг переднего тормоза и пока-

чайте несколько раз переднюю вилку.



Отпустите рычаг тормоза и проверьте, насколь-
ко свободно вращается колесо. Если свобода
вращения колеса не обеспечена или тормозные
колодки трутся по диску, устраните неисправ-
ности.

(6) Метка
(7) Поверхность

(6)

(7)

Техническое обслуживание

8.  Если зазоры (8) между поверхностями тормоз-

ных дисков (9) и корпусами тормозных суппор-
тов (10) (не тормозными колодками) симме-
тричны, выполните следующее.



Если зазоры не симметричны, ослабьте левые
стяжные болты оси и потяните левое перо вилки
наружу или нажмите его внутрь для регулировки
зазора. После этого выполните следующие дей-
ствия.

(8) Зазоры
(9) Тормозной диск
(10) Суппорт тормоза

9.  Затяните стяжные болты на правом пере перед-

ней вилки рекомендованным моментом:

 22

Нм

Если зазоры между поверхностями

•

тормозных дисков и корпусами тормозных
суппортов (не тормозными колодками)
симметричны, выполните следующее.
Отпустите рычаг тормоза и проверьте,

•

насколько свободно вращается колесо.
Если колесо не вращается свободно, или
тормозные колодки трутся по диску,
перепроверьте колесо.
Перед поездкой убедитесь в нормальной

•

работе тормозной системы.

Если при сборке не использовался динамометриче-
ский ключ, как можно скорее обратитесь к офици-
альному дилеру Honda для проверки правильности
сборки. Неправильная сборка может привести к по-
тере тормозных свойств.

(8)

(9)

(10)

Техническое обслуживание

(4)

(5)

(3)

(2)

Снятие заднего колеса
1.  Поднимите заднее колесо с помощью тали или

ремонтной подставки.



Используйте таль или ремонтную подставку, в
противном случае обратитесь к официальному
дилеру Honda.

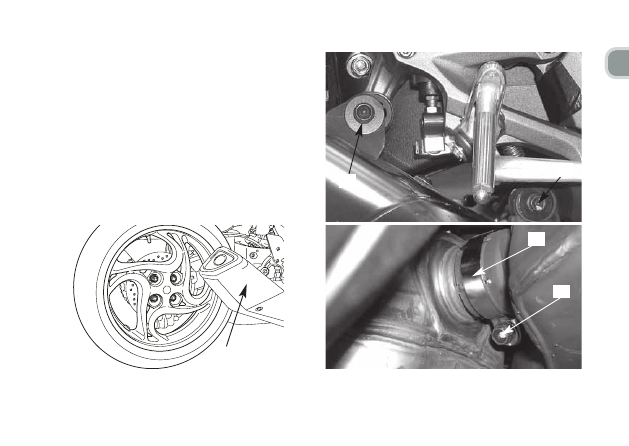

2.  Снимите глушитель (1), сняв болты (2) (3).


Открутите хомут глушителя (4), сняв болт (5).

(1) Глушитель
(2) (3) Болты

(4) Хомут глушителя
(5) Болт хомута

(1)
