Рычажная подвеска заднего колеса на пружинно-гидравлических амортизаторах двустороннего действия обеспечивает высокую комфортабельность езды.

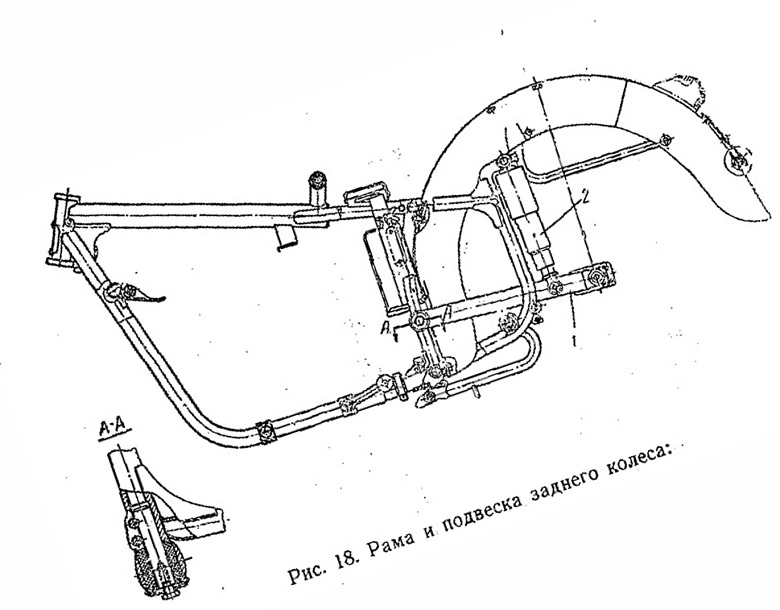

Заднее колесо с главной передачей качается на рычаге задней подвески 1 (рис. 18), шарнирно укрепленной на раме.

Вертикальные усилия, возникающие от неровностей дороги, воспринимаются колесом и передаются через рычаг и амортизаторы 2 на раму.

Пружинно-гидравлические амортизаторы смягчают удары и гасят колебания подвески. Боковые усилия от колеса передают-ся на раму только через рычаг подвески колеса, установленный на резиновых втулках.

Шарнирные соединения пружинно-гидравлических амортизаторов с рычагом подвески и соединения рычага с рамой выполнены также на резиновых втулках. Такие шарниры обеспечивают бесшумность работы и практически не изнашиваются, поэтому уход за ними в эксплуатации сводится к проверке надежности затяжки крепежных деталей.

Порядок разборки подвески заднего колеса мотоцикла К-750М:

1) установить мотоцикл на подставку и снять заднее колесо (гайку стяжного болта и болты крепления откидной части щитка свинчивать полностью нет необходимости);

2) вывинтить болты крепления амортизаторов к раме и болты крепления щитка к раме, отсоединить провод заднего фонаря и освободить провод выключателя сигнала торможения; снять задний щиток;

3) снять аккумулятор и прокладку;

4) вывинтить болты 1 (рис. 19), стягивающие резиновые втулки 4, снять наружные крышки 2 и фиксирующие шайбы; вынуть наружные резиновые втулки;

5) отвинтить гайки стяжных болтов рычага задней подвески и вынуть внутренний стяжной болт;

6) вынуть левую цапфу 3;

7) нажать на левую сторону рычага у основания, повернуть конец рычага вправо и вынуть его.

Сборка осуществляется в обратной последовательности.

Амортизаторы подвески заднего колеса мотоцикла К-750М. Пружинно-гидравлические амортизаторы мотоцикла представляют собой легкосъемные и взаимозаменяемые узлы. Устройство амортизаторов показано на рис. 20. Полный ход амортизаторов составляет 75— 87 мм (разница между свободной длиной и длиной в сжатом состоянии, когда буферы 6 сжаты приблизительно на 25%).

Эластичным элементом является несущая пружина 5.

Гашение колебаний осуществляется гидравлическим амортизатором двустороннего действия, расположенным в корпусе 14 внутри, несущей, пружины. Корпус амортизатора представляет собой- герметический сосуд, закрытый сверху гайкой 8 с сальником 7, через который проходит шток диаметром 8 мм.

Внутри корпуса помещен цилиндр амортизатора, в котором поршень, закрепленный на штоке при помощи гайки 18, совершает возвратно-поступательное движение. В нижней части цилиндра амортизатора находится всасывающий клапан 22, а на верхнем торце поршня, расположен перепускной клапан 26. В верхней части цилиндра установлен подшипник 11 штока с уплотнительным кольцом 10.

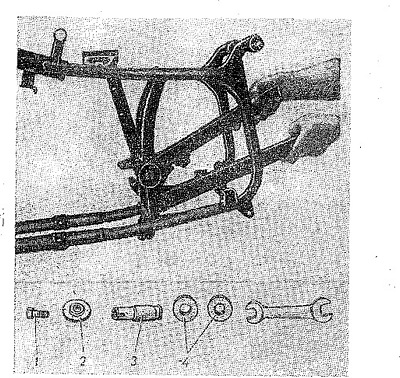

Рис. 19. Снятие и установка рычага задней подвески.

При растяжении амортизатора из верхней полости рабочего цилиндра амортизаторная жидкость, преодолевая большое сопротивление, через тарированную диаметральную канавку на верхнем торце и сверления в поршне 17 переходит в нижнюю полость. Ввиду того, что объем верхней полости меньше объема нижней на величину объема, занимаемого штоком, дополнительная жидкость в нижнюю полость поступает через клапан 22.

Сечение диаметральной канавки подобрано так, что за счет перетекания амортизаторной жидкости создается необходимое усилие для гашения колебаний при растяжении амортизатора. Жидкость, просасывающаяся через зазор между штоком и подшипником 11, стекает через наклонно расположенные отверстия, в подшипнике.

При сжатии амортизатора перепускной клапан, преодолевая сопротивление пружины 25, поднимается и не оказывает сопротивления маслу, перетекающему в верхнюю полость. Всасывающий клапан 22 закрывает доступ в цилиндр, поэтому жидкость может выходить только через канавку на нижнем торце клапана 22. Поскольку сечение канавки мало, а объем цилиндра уменьшается за счет входящего штока, создается определенное усилие сжатия.

В конце хода сжатия дополнительно вступает в работу буфер 6, выполненный в виде двух резиновых торов, насаженных на шток.

При заливке густого масла либо засорения канавки на нижнем торце клапана работа подвески будет жесткой и при резких толчках цилиндр может деформироваться, так как давление в нем значительно возрастает. Для устранения этого явления во всасывающем мембранном клапане предусмотрен предохранительный пружинный клапан 28, открывающийся при давлении в цилиндре 45—70 ат.

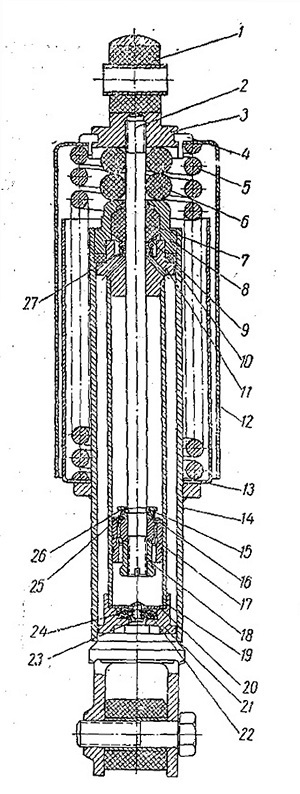

Рис. 20. Устройство амортизатора:
1 — сайлентблок; 2 — шток; 3 — верхний наконечник; 4— сухарь; 5 — пружина; 6 —- буфер: 7 —
сальник; в— гайка; 9 — нажимная шайба; 10 — уплотнительное кольцо; И — подшипник штока; 12 — верхний кожух; 13 — нижний кожух; 14 — корпус; 15 — стопорное кольцо; 16 — упор; 17 — поршень; 18 — гайка штока; 19 — рабочий цилиндр; 20 — шайба; 21 — корпус всасывающего клапана; 22 — всасывающий клапан; 23 — предохранительный клапан; 24 — пружина всасывающего клапана; 25 —-пружина перепускного клапана; 26 — перепускной клапан; 27 — пружина сальника

Разборка амортизаторов мотоцикла К-750М. Для разборки амортизатора необходимо снять его с мотоцикла. Мотоцикл ставят на подставку, отвинчивают и вынимают два болта крепления наконечников амортизатора и легким толчком снимают его. Затем амортизатор ставят в вертикальное положение и зажимают нижний его наконечник в тисках (при отсутствии тисков надеть амортизатор нижним наконечником на какую-либо планку шириной 25 мм или оставить его закрепленным нижним наконечником на рычаге задней подвески).

Дальше разборка производится в следующем порядке:

1) нажав на верхний кожух, опустить его на 5—10 мм и снять освободившиеся при этом сухари 4 {см. рис. 20). Если сухари в канавке наконечника ходят туго, их можно раздвинуть отверткой при отжатом кожухе. После этого верхний кожух, пружина 5 и нижний кожух легко снимаются;

2) ключом с зевом 27 мм отвернуть гайку 8. Взять рукой за верхний наконечник штока и толчками подтянуть его вверх. При этом шток в сборе с поршнем, подшипником 11, цилиндром 19 и корпусом нижнего клапана должен выйти наружу. Если легкие толчки не помогают, то необходимо приподнять гайку 8 и осторожно вынуть уплотнительное кольцо 10\

3) шток в сборе с цилиндром и корпусом нижнего клапана погрузить в керосин или бензин и, придерживая левой рукой цилиндр, правой несколько раз прокачать шток вверх-вниз, пока не исчезнет сопротивление при движении поршня. Вынув цилиндр со штоком из керосина, надо взять в одну руку шток, а в другую цилиндр и резко дергать за шток до тех пор, пока закрепленный на нем упор 16, ударяясь в подшипник 11, не выбьет его из цилиндра;

4) закрепив шток за наконечник в тисках, отвернуть гайку 18, снять поршень 17, клапан 26, пружину 25 и упор 16\ стопорное кольцо 15 предварительно развести при помощи отвертки или плоскогубцев, затем снять. Дальше снимаются: подшипник, пружина сальника 27, шайба сальника 9, гайка с сальником и буферы 6.

Снимать сальник следует осторожно, так как резьба на конце штока может порвать его кромки; выпрессовывать сальник из гайки следует только при его замене;

5) в цилиндр амортизатора вставить медную или деревянную выколотку диаметром 15—19 мм с углублением на нижнем конце диаметром 7 мм и глубиной 5 мм (если выколотка не имеет углубления, предварительно опустить какую-либо гайку с наружным диаметром не более 19 мм). Удерживая в руке цилиндр, ударить молотком по выколотке, снять корпус всасывающего клапана с трубки, после чего вынуть шайбу 20, пружину нижнего клапана 24 и нижний клапан 22.

Примечания:

1. Полную разборку производить только в исключительных случаях при необходимости замены деталей. Для осмотра или смены амортизаторной жидкости разборку производить в объеме, указанном в п. 1—4.

2. При разборке внутреннюю поверхность цилиндра, наружную поверхность поршня и шток оберегать от царапин и вмятин. Запрещается вставлять поршень в цилиндр или передвигать сальник и подшипник по штоку, если детали загрязнены и не промыты в чистом бензине или керосине.

Сборка амортизаторов мотоцикла К-750М

Перед сборкой все детали тщательно промываются в бензине или керосине.

Порядок сборки амортизатора.

1. Шток собирать в последовательности, обратной разборке («Разборка амортизаторов», п. 4). Стопорное кольцо 15 (см. рис. 20) перед посадкой упора 16 обжать по канавке штока, после чего оно должно полностью входить в выточку упора. При завинчивании гайки 18 необходимо следить за тем, чтобы клапан 26 не был зажат между поршнем и упором (если клапан был сильно зажат, то его обязательно нужно заменить, поскольку нарушена его плоскостность).

2. В корпусе всасывающего клапана установить клапан, пружину, шайбу 20, а затем цилиндр. Для установки цилиндра в корпус всасывающего клапана необходимо перевернуть трубку с корпусом, подложить деревянную планку и слегка постучать по корпусу деревянным молотком.

3. Закрепить в тисках корпус амортизатора в вертикальном положении и установить в нем цилиндр, собранный с корпусом всасывающего клапана. Залить в цилиндр 70 см3 амортизаторной жидкости.

4. В цилиндр вставить шток в сборе с поршнем, подшипником и гайкой. Уплотнительное кольцо 10 аккуратно уложить при помощи какого-либо острого предмета. Гайку 8 завернуть до отказа (при правильной сборке резьба гайки должна выступать не более чем на одну нитку или утопать на столько же).

5. Шток вытянуть до упора. Надеть нижний кожух, несущую пружину и верхний кожух, опустить его на 5—10 мм ниже верхнего наконечника и вставить сухари. Сухари должны вставляться свободно, в противном случае канавку в верхнем наконечнике следует прочистить.

Обслуживание амортизаторов мотоцикла К-750М

В качестве амортизаторной жидкости применяется масло индустриальное 12 (веретенное 2 ГОСТ 1707—51). Допускается заливка автола 10 с керосином (автол 75—80%, остальное керосин). В амортизаторы можно заливать только совершенно чистую амортизаторную жидкость.

Через каждые 8000 км пробега рекомендуется снимать амортизаторы, разбирать, промывать все детали в чистом керосине или бензине и заправлять свежей амортизаторной жидкостью. При этом производится только частичная разборка (пп. 1—4 «Разборка амортизаторов»).

Необходимо следить, чтобы на буферы и на сайлентблоки наконечников (один в верхнем наконечнике, а другой в рычаге задней подвески) не попадали масло и бензин. Если амортизатор течет, его следует перебрать, заменив при этом негодные детали (сальник, шток).

При каждом техобслуживании мотоцикла необходимо проверять затяжку болтов верхнего и нижнего крепления наконечников амортизатора.
