Почвофреза Zirka IZ-105А. Руководство - часть 3



9

Прицеп

45 – 60

Установочные  болты  на  основании
бензинового двигателя

35 – 40

Установочные  болты  на  основании
крепления ручки

35 – 40



2.  Проверьте каждую ручку управления (дроссель, сцепление, реверс и ручку

переключения),  могут  ли  они  свободно  двигаться.  Поставьте  их  в
правильное положение, если они находятся в другом положении.

3.  Поставьте ручку переключения коробки передач в нейтральное положение.
4.  Залейте масло в двигатель.



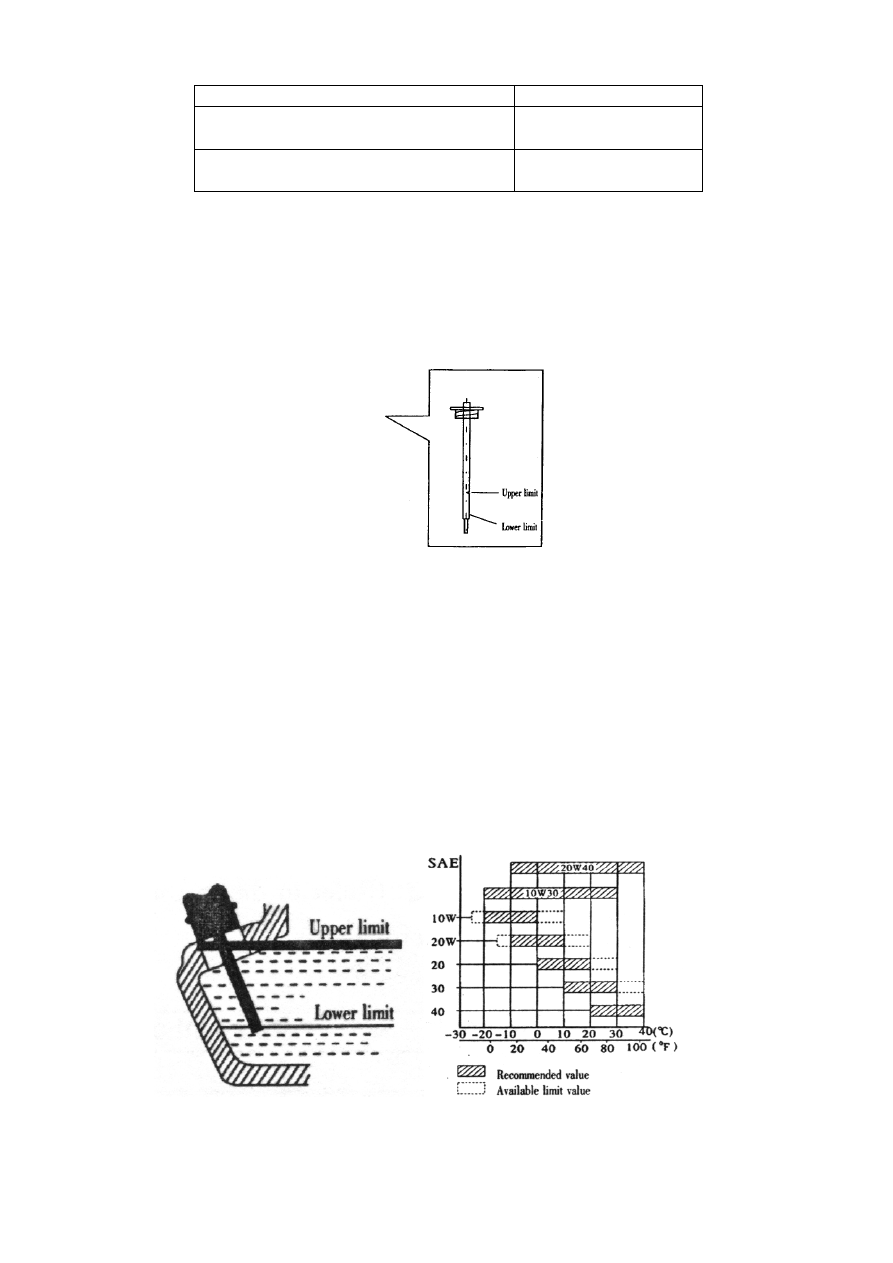

Рисунок 8 (верхний предел, нижний предел)



4.1. Залейте смазку SAE10W в картер бензинового двигателя. См. рисунок 9.
4.2. Поставьте машину в горизонтальное положение и залейте моторное масло

в коробку передач через отверстие в ее верхней части.

4.3. Снимите плексигласовое покрытие на нижней части воздушного фильтра,

добавьте туда около 0,1 литра моторного масла.

4.4. Выбирайте  соответствующую  смазку  для  бензинового  двигателя  в

соответствии с температурой окружающей среды. (См. рис. 9)



Рисунок 9

Заливка масла
Установите  бензиновый  двигатель  в
горизонтальное  положение,  залейте
топливо и проверьте уровень масла. Не
крутите линейку разметки.



Upper limit = Верхний предел
Lower limit = Нижний предел



10

Модель HS178F



Объем 1,1

галлона

(~0,24 л)

Рекомендованное значение

Максимально допустимое значение



4.5. Залейте бензин в бензиновый двигатель. (См. руководство по эксплуатации

бензинового двигателя).


Примечание: не заправляйте выше уровня отметки.
4.6. Подготовку  к  запуску  проводите  в  соответствии  с  инструкцией  по

эксплуатации.



Часть 4. Запуск

 (Примечание: ручка переключения передач должна быть в нейтральном
положении)

1.1. Запустите бензиновый двигатель, как это предусмотрено в инструкции по

эксплуатации бензинового двигателя.

1.2. Бензиновый  двигатель  должен  работать  на  низких  оборотах (1500 – 2000

об/мин) без нагрузки в течение 2 – 3 минут.

1.3. Проверьте,  нормально  ли  работает  двигатель.  Если  нет,  выключите  его  и

найдите причину неисправности.



Часть 5. Эксплуатация

(эксплуатации моторной почвофрезы должен предшествовать период приработки,
см. Раздел 4 по процедуре введения в эксплуатацию)


1.  Включение пониженной передачи.
1.1. Левой рукой возьмитесь за ручку сцепления и выключите его.
1.2. Правой рукой потяните ручку переключения передач назад и посмотрите,

достигла  ли  она  правильного  положения.  После  этого  правой  рукой
возьмитесь за правую ручку. (Примечание: не трогайте ручку реверса).

1.3. Постепенно  отпустите  ручку  сцепления,  сцепление  срабатывает,  и

моторная почвофреза может работать на малых оборотах.

1.4. Правой  рукой  увеличьте  расход  топлива,  и  моторная  почвофреза  может

работать на скорости 5 км/ч.



2.  Включение повышенной передачи.
2.1. Левой рукой возьмитесь за ручку сцепления и выключите его.
2.2. Правой  рукой  потяните  ручку  переключения  передач  назад  и  проверьте,

достигла  ли  она  правильного  положения.  После  этого  правой  рукой
возьмитесь за правую ручку. (Примечание: не трогайте ручку реверса).

2.3. Постепенно  отпустите  ручку  сцепления,  сцепление  срабатывает,  и

моторная почвофреза может работать на высоких оборотах.

2.4. Правой  рукой  увеличьте  расход  топлива,  и  моторная  почвофреза  может

работать на скорости 10 км/ч.



3.  Включение реверса.
3.1. Левой рукой возьмитесь за ручку сцепления и выключите его.
3.2. Правой  рукой  переведите  ручку  переключения  передач  в  нейтральное

положение и проследите, чтобы она попала в нужное положение. Правой
рукой нажмите на ручку переключения передач, чтобы включить передачу,
затем правой рукой нажмите ручку реверса.



11

3.3. Постепенно  отпустите  ручку  сцепления,  сцепление  срабатывает,  и

моторная  почвофреза  может  двигаться  в  обратном  направлении.
(Примечание: не отпускайте ручку реверса).

3.4. Если  потребность  в  движении  машины  отпала,  необходимо  постепенно

перевести  левую  руку  на  сцепление  и  отпустить  правую  руку  с  ручки
реверса.


4.  Переключите  передачу  во  время  движения  машины,  снизьте  расход

бензина, (самовыключения  бензинового  двигателя  не  происходит),  затем
отключите  сцепление.  Когда  машина  будет  близка  к  остановке,
переключите передачу.

5.  Изменив  направление,  потяните  ручку  вправо  или  влево  для  поворота

машины направо или налево, соответственно. (Примечание: поворот ручки
не в ту сторону может повредить передачу).

6.  Остановка машины
6.1. Возьмитесь за ручку сцепления и отключите сцепление.
6.2. Переключите  передачу  на  холостой  ход,  отпустите  ручку  сцепления,  и

машина остановится.

6.3. Если  нужно  заглушить  бензиновый  двигатель,  следует  выполнять

инструкции,  приведенные  в  руководстве  пользователя. (Примечание:  Как
правило, машину останавливают на горизонтальной поверхности).



Часть 6. Крепление навесных агрегатов



1.  В  случае  возникновения  необходимости  использования  вращающейся

почвофрезы,

демонтируйте

колеса,

прикрепите

шестиугольные

переходники  вращающейся  почвофрезы  с  обоих  концов  шестиугольного
вала  рабочей  части  и  прикрепите  их  болтами  М8х55.  Примечание:
вращающиеся  ножи  разбиты  на  две  группы – правую  и  левую.  Во  время
работы  машины  сначала  в  почву  должно  входить  лезвие  ножа.  В  целях
обеспечения  безопасности  прикрепите  правый  и  левый  защитные  щитки.
Глубина культивации может изменяться посредством регулировки высоты
шпинделя выбора скорости и угла атаки.


2.  Транспортировка на короткие расстояния
Прикрепите  ручку  для  фургонов  к  прицепу,  а  колеса  - на  трансмиссионный
вал движущейся части. Теперь машина может выполнять транспортировку на
короткие  расстояния.  При  номинальной  скорости  бензинового  двигателя
номинальная  нагрузка  составляет 250 кг,  при  скорости 10км/ч  на  высокой
передаче и 5 км/ч на низкой передаче.




3.  Многофункциональная работа
Совместите шпоночную канавку шкива ременной передачи или сцепления при
помощи шпонки, затем привинтите крышку. Для поперечного сечения канавки
используется  тип  А  обычного  клинового  ремня.  Номинальная  скорость
вращения

ременной

передачи 3000 об/мин.

При

подсоединении

соответствующих  навесных  устройств  можно    качать  воду,  осуществлять
орошение, собирать урожай, вырабатывать электрическую энергию, молотить,
а также выполнять другие работы.




12

Часть 7. Особые  требования  к  эксплуатации  моторной
почвофрезы

1.  Обращайте  внимание  на  условия  работы  и  звук,  издаваемый  каждой

деталью.  Проверяйте  крепление  всех  деталей.  Запрещается  работать  с
незакрепленными  деталями  двигателя.  В  случае  выявления  неисправности
остановите машину и устраните причину неисправности.

2.  Если  машина  включается  на  короткое  время,  запрещается  чрезмерно

нагружать  ее,  в  особенности,  если  она  новая  или  подвергалась
значительному объему ремонтных работ.

3.  Проверяйте  уровень  масла  в  бензиновом  двигателе  и  коробке  передач.  В

случае понижения уровня масла доливайте его.

4.  Запрещается охлаждать бензиновый двигатель водой.
5.  Во время культивации нельзя наклонять машину.
6.  Запрещается  использовать  машину,  оснащенную  вращательными  ножами,

на песчаной или каменистой почве.

7.  По  завершении  культивации  очистите  машину  от  сорняков  и  грязи,

скопившейся на ее поверхности. Содержите машину в чистоте.

8.  Обеспечьте  частую  очистку  губки  воздухоочистителя  и  замену  моторного

масла.



Раздел 4. Техническое обслуживание

В  ходе  эксплуатации  моторная  почвофреза  неизбежны  изменения  режимов,

трение и нагрузка на детали, ослабление болтов и износ деталей, что приводит к
сбоям  в  работе  всей  системы,  изменению  зазоров,  снижению  мощности
бензинового  двигателя,  увеличению  расхода  масла,  неправильной  работе  каждой
детали  и  увеличению  количества  отказов  машины.  Для  уменьшения  вероятности
возникновения неисправностей необходимо периодически проводить техническое
обслуживание  машины,  что  поспособствует  продлению  срока  ее  эксплуатации  и
улучшению рабочих характеристик.



1. Период приработки

1.  Информация  о  приработке  бензинового  двигателя  содержится  в

инструкции по его эксплуатации.

2.  В  случае  если  двигатель  новый  или  прошел  большой  объем

ремонтных  работ,  он  должен  поработать  трех  часов  с  легкой
нагрузкой, после чего следует слить всю смазку из коробки передач
и картера двигателя. После этого следует залить в машину моторное
масло  и  в  течение  четырех  часов  прирабатывать  двигатель,  см.
раздел 3, часть 3, пункт 4. После такого периода приработки машина
может работать.



2. Техническое обслуживание моторная почвофреза

Часть 1. Обслуживание до и после каждой смены

1.  Послушайте,  нормальный  ли  звук  издают  движущиеся  детали

машины (нет ли ненормального звука, перегрева или послабленных
болтов).

2.  Проверьте,  нет ли утечки масла из бензинового двигателя, коробки

передач или выходной коробки.

3.  Проверьте,  находятся  ли  уровни  масла  в  бензиновом  двигателе  и

коробке  передач  между  верхним  и  нижним  пределами  указателя
уровня масла.
