Моторная почвофреза Zirka IZ-105А







Инструкция по эксплуатации






2



Предисловие


Пожалуйста,  внимательно  прочтите    эту  инструкцию  перед  использованием
моторной  почвофрезы.  Настоящая  инструкция  является  руководством  для
решения  проблем  при  запуске,  эксплуатации  и  обслуживании  моторной
почвофрезы.

По мере усовершенствования изделия содержание инструкции может изменяться.


Спасибо!!!











Вопросы, требующие особого внимания



•  При  запуске  двигателя  ручка  переключения  передач  должна  находиться  в

нейтральном положении

•  Будьте внимательны в процессе работы машины
•  Проявляйте осторожность при использовании вращающихся ножей

•  Используйте чистое топливо и смазку

•  Выключайте сцепление до переключения передач



3

Содержание

Предисловие...............................................................................................................................2

Раздел 1. Общий вид и характеристики моторной почвофрезы ...............................................4

1.  Основные характеристики ................................................................................................4
2.  Общий вид..........................................................................................................................4

Раздел 2. Основные функции моторной почвофрезы ................................................................5

1.  Вспашка ..............................................................................................................................5
2.  Рытье канав ........................................................................................................................5
3.  Транспортировка на короткие расстояния......................................................................5
4.  Многофункциональная работа .........................................................................................5

Раздел 3. Эксплуатация моторной почвофрезы..........................................................................6

Часть 1. Первоначальная сборка ..............................................................................................6
Часть 2. Установка и регулировка троса .................................................................................6
Часть 3. Проверка и заправка ...................................................................................................8
Часть 4. Запуск.........................................................................................................................10
Часть 5. Эксплуатация.............................................................................................................10
Часть 7. Особые требования к эксплуатации моторной почвофрезы ................................12

Раздел 4. Техническое обслуживание........................................................................................12

1.  Период приработки .........................................................................................................12
2.  Техническое обслуживание моторной почвофрезы.....................................................12
3.  Перечень работ, выполняемых при техническом обслуживании моторной
почвофрезы .............................................................................................................................13
4.  Длительное хранение моторной почвофрезы ...............................................................14

Раздел 5. Отладка моторной почвофрезы .................................................................................14

Часть 1. Отладка сетки конической зубчатой передачи ......................................................14
Часть 2. Отладка реверсного механизма и троса..................................................................15
Часть 3. Отладка троса сцепления .........................................................................................16
Часть 4. Отладка троса акселератора.....................................................................................16
Часть 5. Отладка положения ручки .......................................................................................16

Раздел 6. Поиск и устранение неисправностей моторной почвофрезы .................................17

Часть 1. Рекомендации по поиску и устранению неисправностей бензинового
двигателя ..................................................................................................................................17
Часть 2. Устранение неисправностей сцепления .................................................................17
Часть 3. Устранение неисправностей трансмиссии .............................................................18
Часть 4. Устранение неисправностей ходовой .....................................................................19

Раздел 7. Подшипники, используемые в моторной почвофрезе.............................................19



4

Раздел 1. Общий вид и характеристики моторной почвофрезы

1. Основные характеристики



Наименование

Характеристики и параметры

Мощность 4,78

кВт (6,5 л.с.) / 3600 об/мин

Вес (с вращающимся культиватором)

< 85 кг

Размеры (длина, ширина, высота) 140см х 104см х 80см
Расход топлива



≤ 1500 г/час

Производительность  Вращающийся

культиватор

0,67-0,86 га/час



Глубина обработки

Вращающийся
культиватор

15 - 30 см

Ширина обработки

Вращающийся
культиватор

75 - 105 см

Номинальная
нагрузка

250 кг

Скорость

5 – 10 км/час


Короткое
передвижение

Минимальный
поворот

30 см

Радиус разворота 50

см

Радиус  разворота  для  узких  полей  и
откосов

30 см

Диаметр вращающегося ножа 36

см



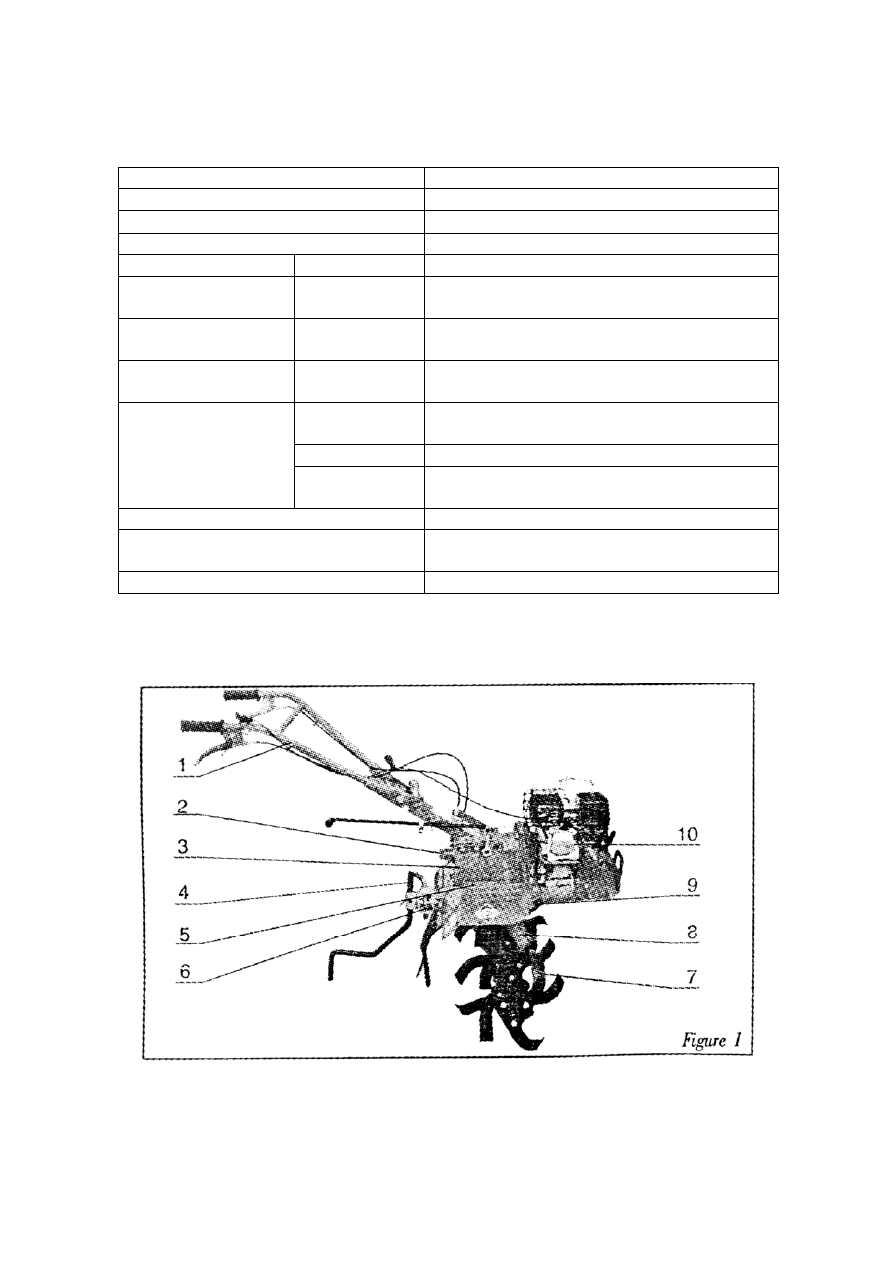

2. Общий вид



Рисунок 1



1.  Ручка управления





6. Прицепное устройство

2.  Защитная крышка





7. Вращающееся устройство

3.  Коробка передач





8. Выходная коробка.

4.  Винт регулировки скорости   9.

Основание двигателя

5.  Панель защиты

   10.

Бензиновый двигатель
