~ 61 ~






РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ДИЗЕЛЬНОГО ДВИГАТЕЛЯ



СОДЕРЖАНИЕ




І.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ІІ.

КОНСТРУКЦИЯ ДИЗЕЛЬНОГО БЛОКА



ВНЕШНИЙ ВИД И КОМПОНЕНТЫ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ


ІІІ.

ЭКСПЛУАТАЦИЯ.



ПЕРЕД ЭКСПЛУАТАЦИЕЙ ДВИГАТЕЛЯ.



ПРОВЕРКИ ПЕРЕД ЗАПУСКОМ.



ЗАПУСК.



ПРОВЕРКИ В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ.



ОСТАНОВКА.


IV.

ХРАНЕНИЕ


V.

ПЕРЕЧЕНЬ ПЕРИОДИЧЕСКИХ ПРОВЕРОК


VI.

КОМПОНЕНТЫ, ТРЕБУЮЩИЕ ОСОБОГО ВНИМАНИЯ


VII.

ДЕМОНТАЖ И УСТАНОВКА


VIII.  ОСВЕТИТЕЛЬНОЕ ОБОРУДОВАНИЕ И ПРОВОДКА

IX.

КАТАЛОГ ОСНОВНЫХ ДЕТАЛЕЙ

Блок цилиндра
Конденсационная охладительная система
Бачок
Головка блока цилиндра
Поршень и соединительный шток
Коленчатый вал и маховик
Распределительный вал
Балансировочное устройство
Система впуска
Система выпуска отработавших газов
Смазочная система
Система подачи топлива
Система управления и регулировок
Топливный насос
Инжекторная группа











~ 62 ~






І.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Модель 180

180N

185

185N

190

190N

Тип

Отдельный, горизонтального расположения с водяным охлаждением, 4-

тактный

Диаметр цилиндра х ход
поршня мм

80 х 90

85 х 90

90 х 90

Объем двигателя  сс 452

511

573

Коэффициент сжатия 21:1
Номинальная мощность
12-часовая

мощность

кВт (лс)



5.15.(7)



5.88(8)



7.00(9.5)

Номинальная  скорость
об./мин.

2200 2300

Система охлаждения

Бачок

Конденсатор

Бачок

Конденсатор

Бачок

Конденсатор

Направление  вращения
махового колеса

Против часовой стрелки

Смазочная система

Шестеренчатым насосом с системой смазки разбрызгиванием

Способ запуска

Пусковой рукояткой

Давление впрыска 12753

кПа (130 кгф/см

2

)

Угол

опережения

впрыска топлива

20 ± 2

16 ± 2

Впускной


0.25 ± 0.05 мм

Клапанный
зазор  при
холодном
двигателе

Выпускной

0.30 ± 0.05 мм

Вес нетто, кг 94

95

95

96

98

99

Длина 670

740  670  740 670 740

Ширина 400  400  400  400  400  400

Габаритны
е  размеры,
мм

Высота 560 560  560  560  560  560












~ 63 ~

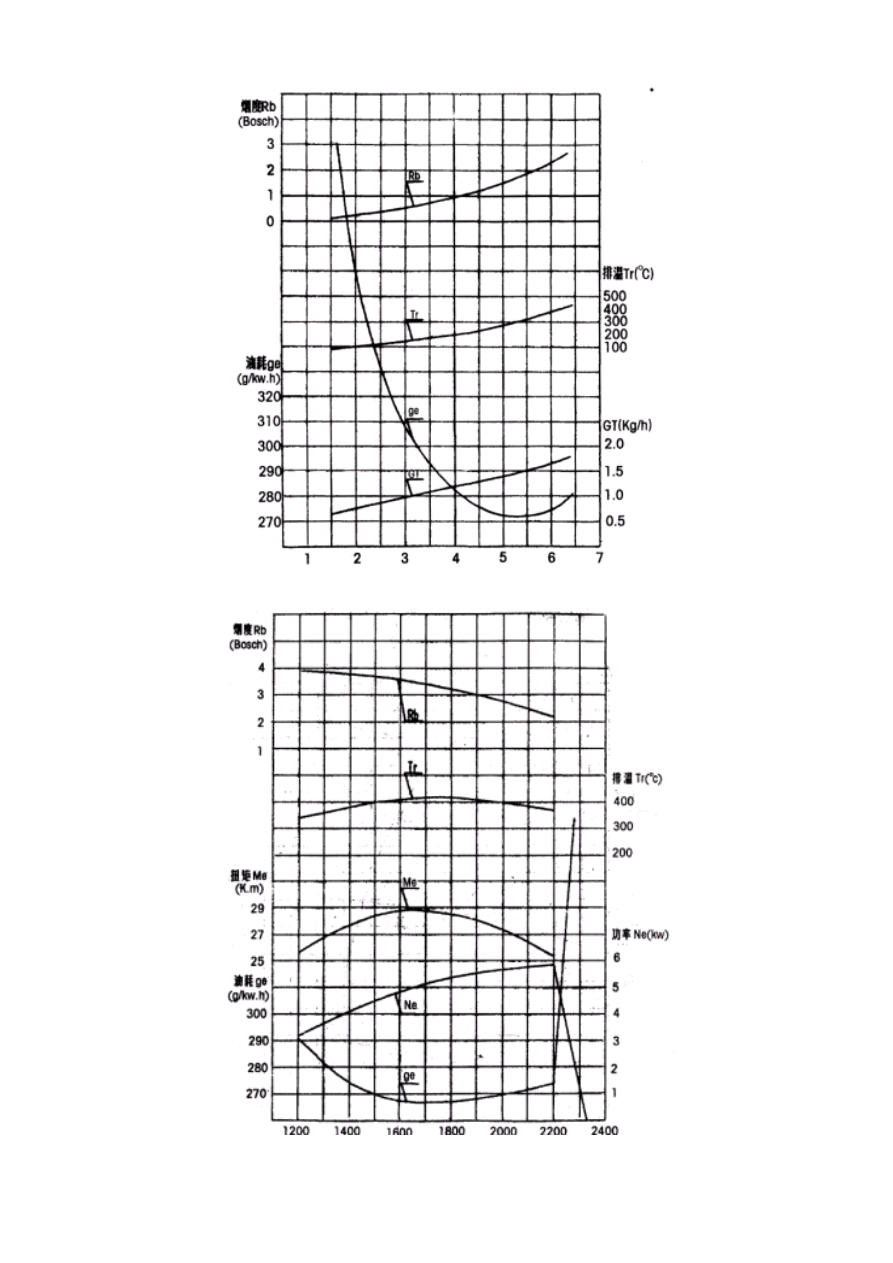

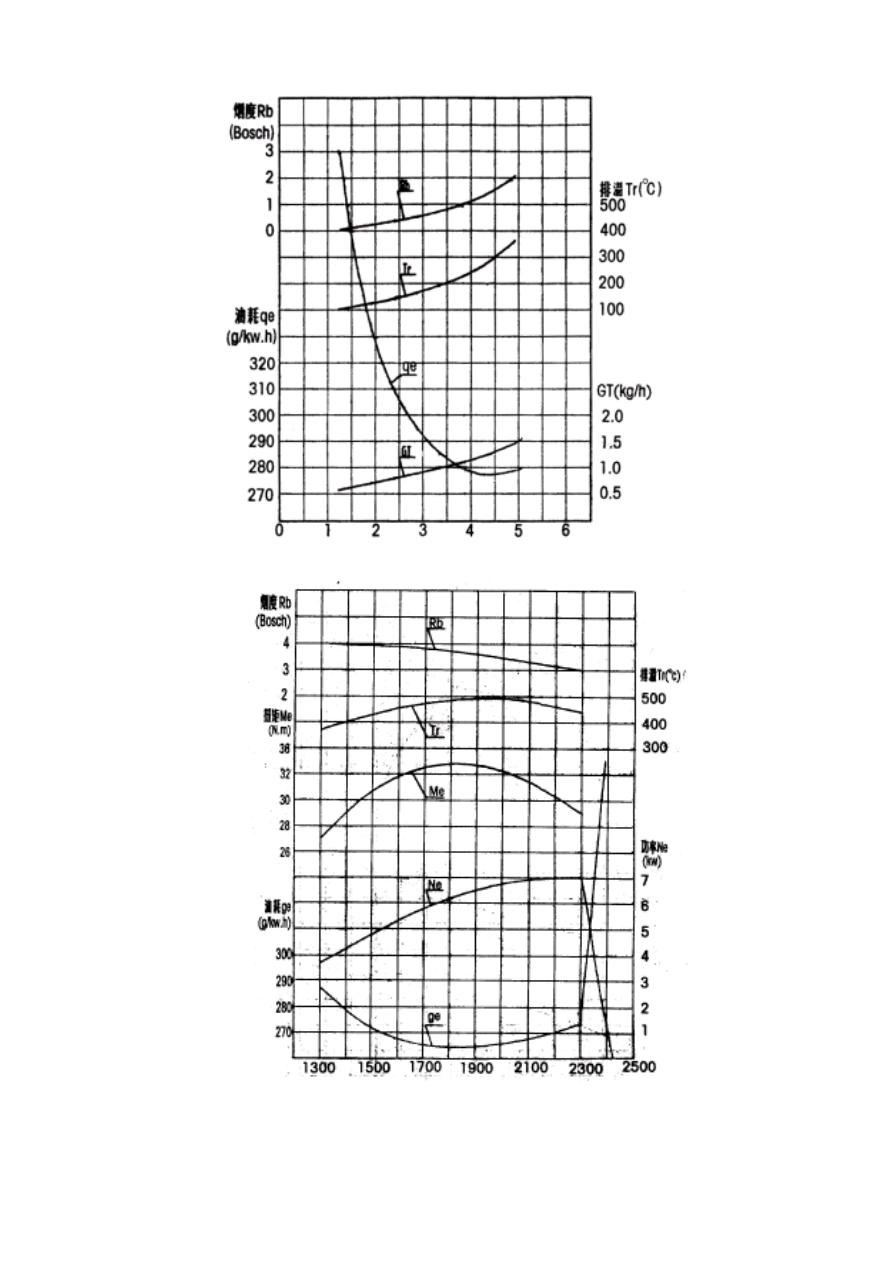

кол.(об./мин)
