~ 65 ~

























ІІ.

КОНСТРУКЦИЯ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

~ 66 ~




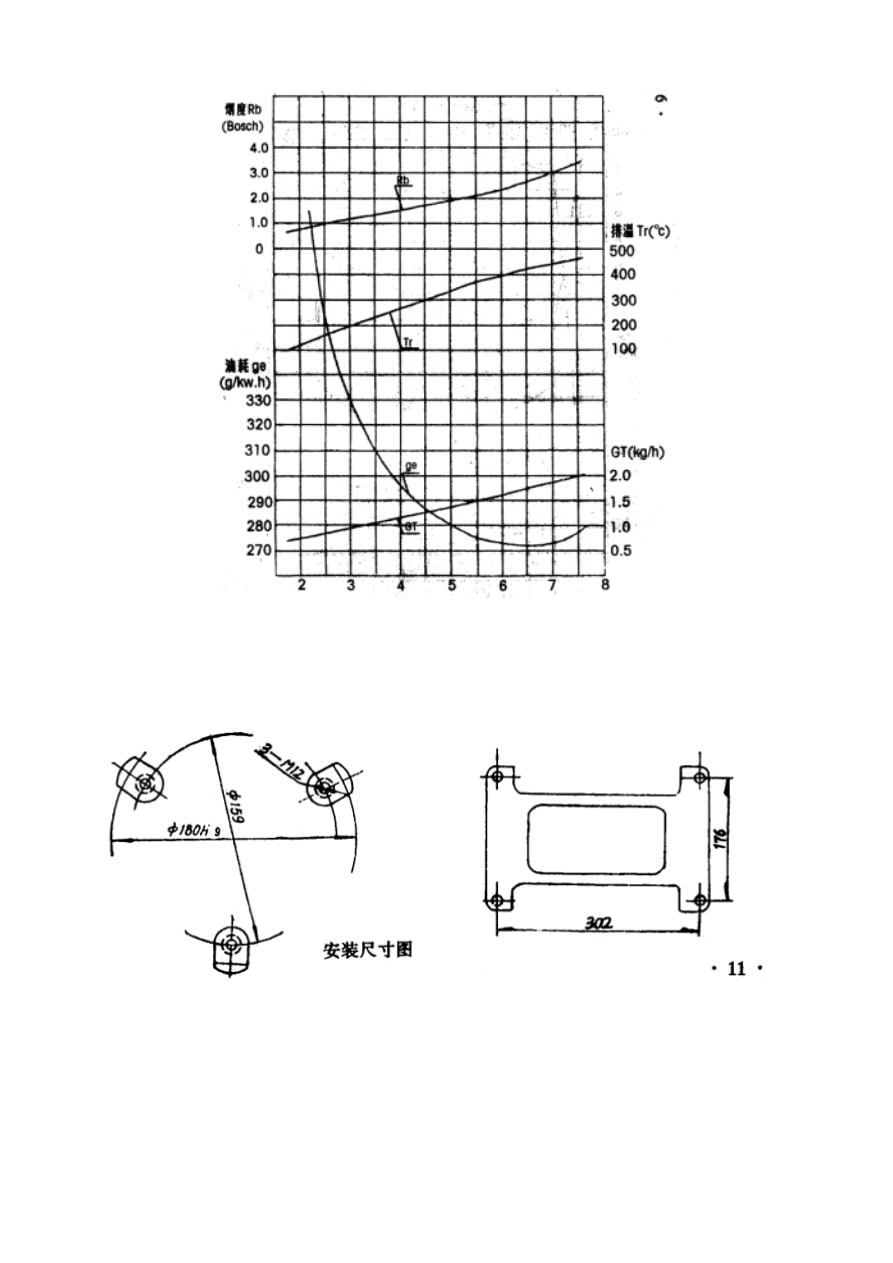

ВНЕШНИЙ ВИД И КОМПОНЕНТЫ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ



Внешний вид Дизельного двигателя показан на рис. 1 и 2.

















      15

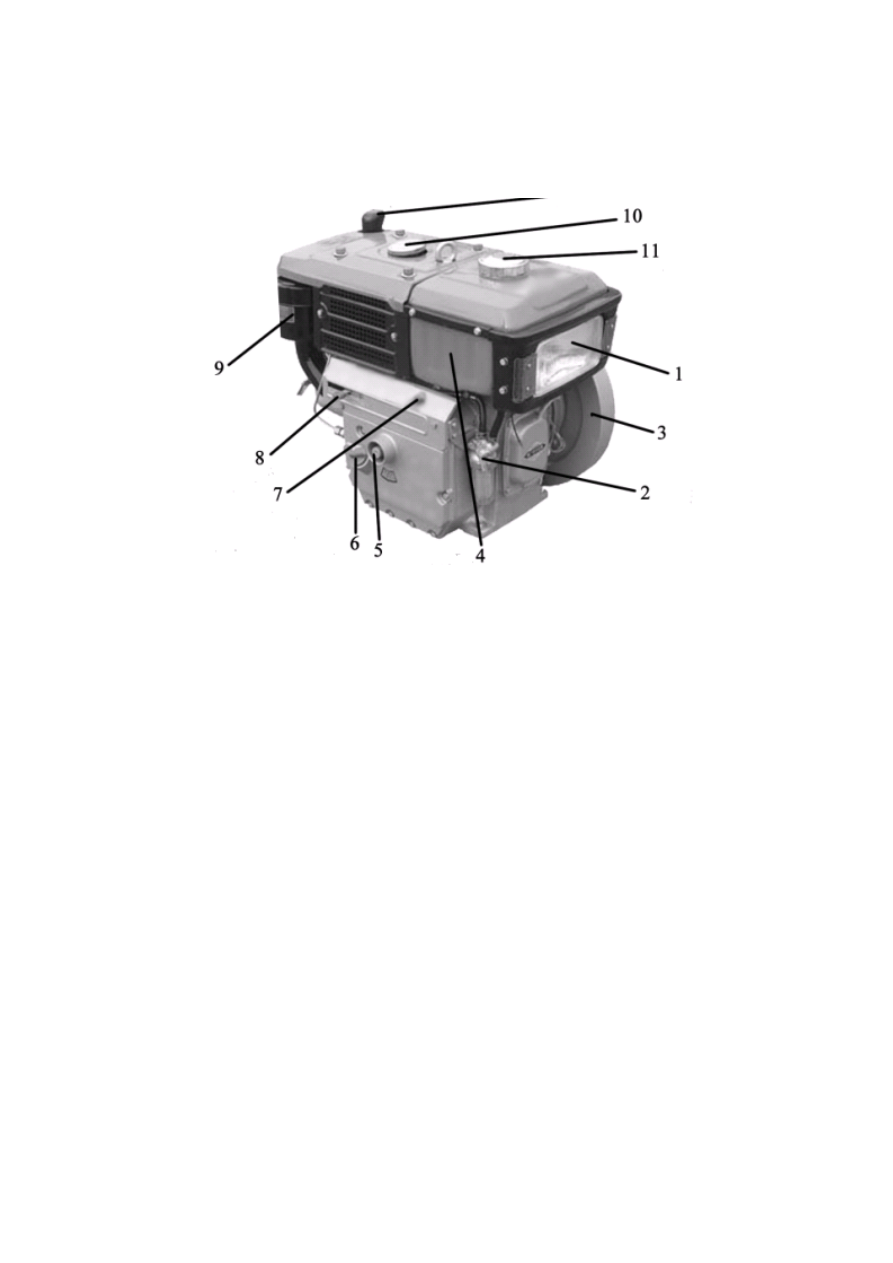

Рис. 1  Внешний вид Дизельного двигателя



1 – передняя лампа

  8

–

ручка управления скоростью

2 – топливный краник

9 – воздушный фильтр

3 – маховик

   10

–

заливное отверстие для охлаждающей жидкости

4 – топливный бак

  11

–

крышка заливного отверстия топливного бака

5 – пусковой вал

  15

-

глушитель

6 – масляный щуп
7 – индикатор уровня масла
















~ 67 ~

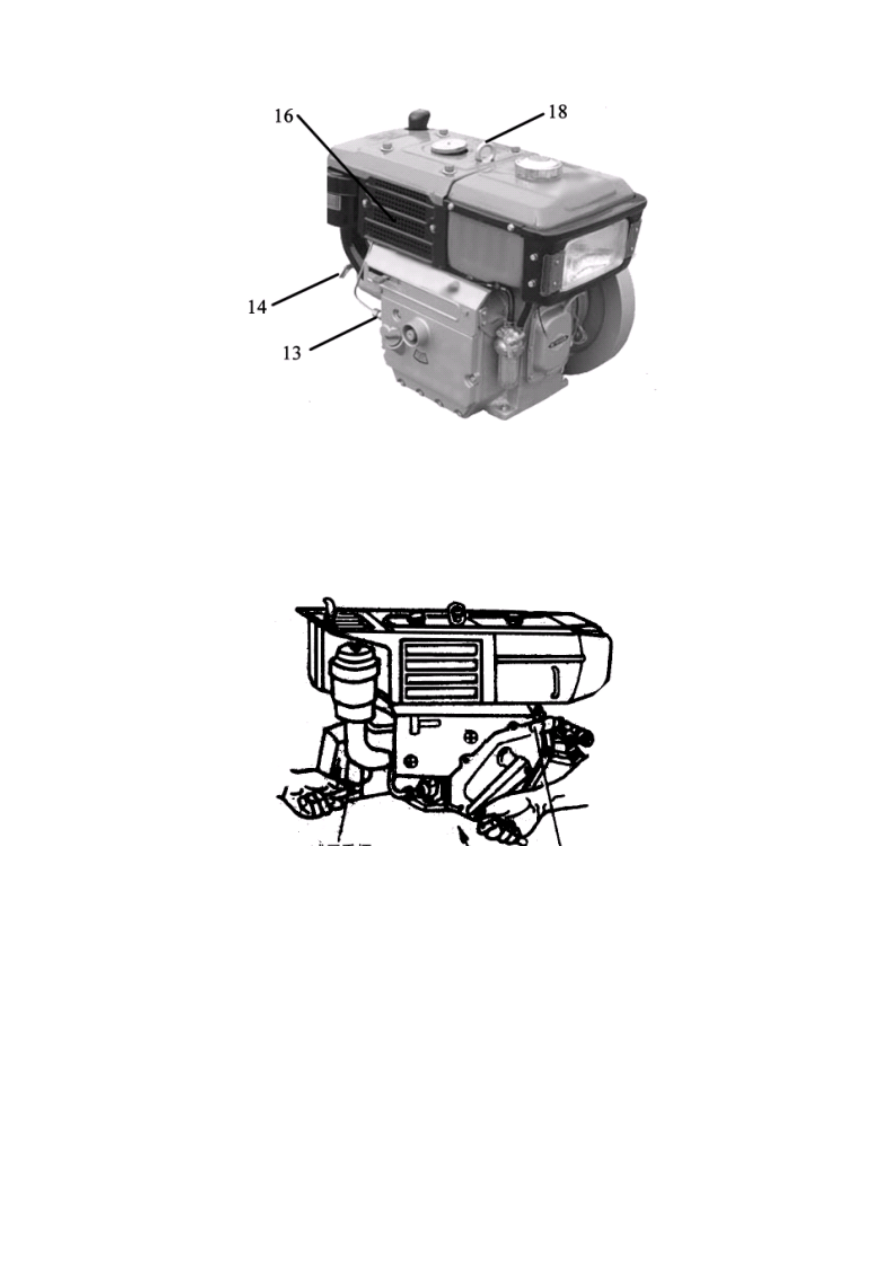

Рис. 2  Внешний вид Дизельного двигателя


13 – топливный насос
14 – рычаг декомпрессии двигателя
16 – радиатор
18 – рым-болт





Рычаг





Индикатор

декомпрессии

уровня масла



Рис. 3  Удаление антикоррозионного масла













ІІІ.  ЭКСПЛУАТАЦИЯ



~ 68 ~



ПЕРЕД ЭКСПЛУАТАЦИЕЙ ДВИГАТЕЛЯ



1.  Проверьте прочность затяжки анкерных болтов основания и крепежных болтов шкива.
2.  Снимите  выхлопную  трубу,  вставьте  пусковую  ручку  в  соответствующий  вал,  поверните  рычаг

декомпрессии  левой  рукой  и  проворачивайте  двигатель  при  помощи  пусковой  рукоятки,  чтобы
удалить антикоррозийное масло из цилиндра. Вращайте пусковую рукоятку до тех пор, пока масло
не  перестанет  вытекать  с  выхлопного  отверстия.  После  этого  установите  в  прежнее  положение
выхлопную трубу, как показано на рис. 3.

3.  Рекомендованный тип масла

(1)  Легкое дизельное топливо (GB252 – 1994)

Температура
окружающей среды

выше 5ºС

выше -5ºС

выше -15ºС

Класс

дизельного

топлива

0 -10 -20

(2)  СА Масло дизельного двигателя (GB11122 – 1997)

Температура
окружающей среды

выше 5ºС

ниже 5ºС

Класс

смазочного

материала

15W/40cc 15W/30cc

4.  Для  обкатки  нового  двигателя  дайте  ему  поработать  около 20 часов  при  слабой  нагрузке.  После

завершения обкатки затяните все ослабленные болты и гайки.

Замените  смазочное  масло  после 40 часов  эксплуатации.  Еще  раз  замените  масло  после 60 часов
работы  двигателя.  В  последующем  производите  замену  масла  через  каждые 100 часов
эксплуатации.






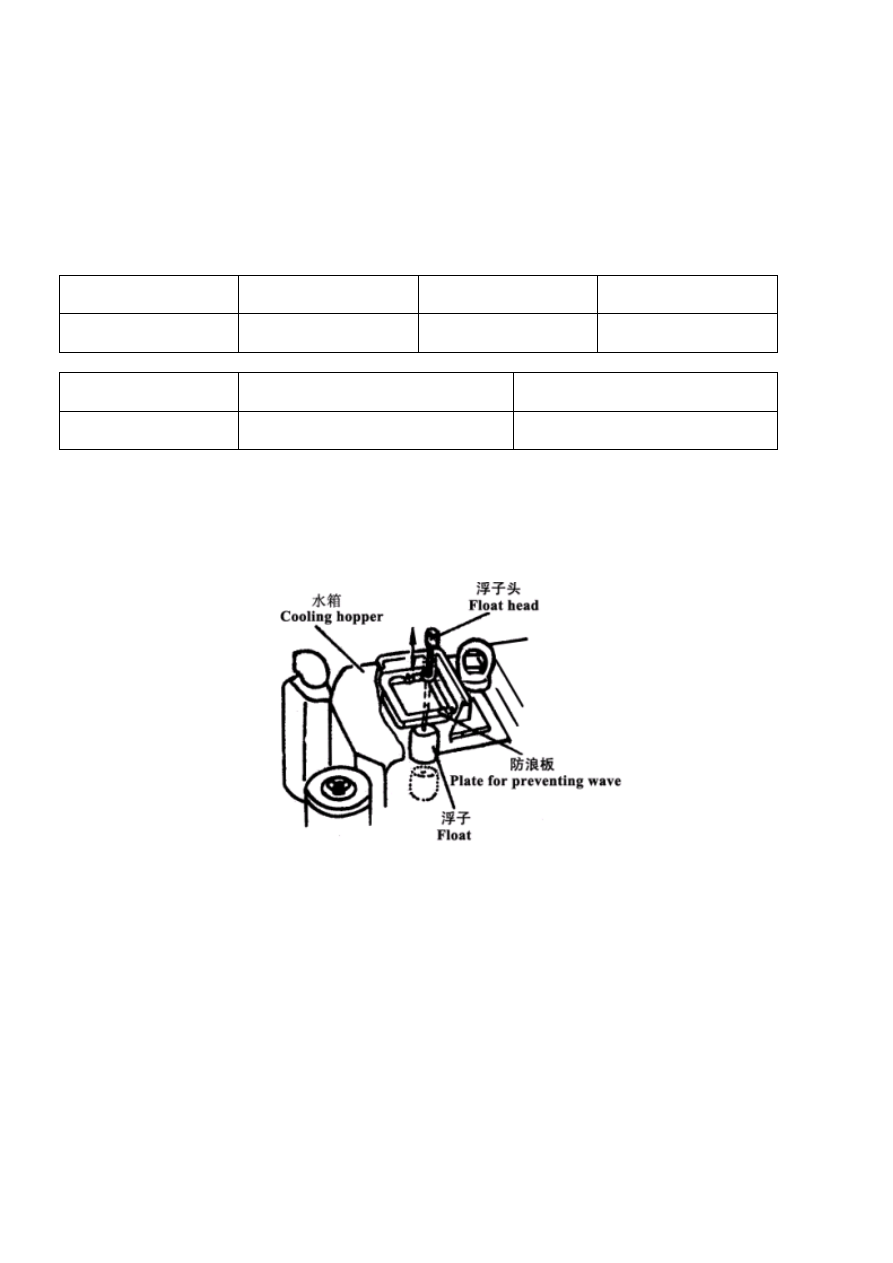

Рис. 4  Уровень воды в бачке



Cooling hopper – бачок для охлаждающей жидкости
Float head – головка поплавка
Plate for preventing wave – пластина для предотвращения турбулентности на поверхности
Float - поплавок
