~ 57 ~



18 81.40.169 Соединительная пластина тягового штока 1
19 GB5780-86

Болт M12*60

2

20 101-1.40.118

Опора тягового штока дросселя 1

21 GB5780-86

Болт M10*40

2

22 101-1.40.106

Правый  короткий  тяговый  шток  рулевого
управления

1

23 101-1.40.107

Балансир рулевого управления 2

24 GB5781-86

Болт M12*25

6

25 GB93-87 Шайба 12

10

26 GB97.1-85

Шайба 12

11

27 101-1.40.011B

Кожух в сборе 1

28 GB93-87 Шайба 10

2

29 GB6170-86

Гайка M12

4

30 GB5781-86

Болт M12*30

2

31 GB93-87 Шайба 6

3

32 GB67-85 Болт M6*12

3

33 101-1.40.103

Рама положения переключения передач 1

34 101-1.40.117

Указатель правых передач 1

35 GB827-86

Заклепка 2.5*6

10

36 81.40.013 Тяговый шток изменения скорости 1
37 GB6170-86

Гайка M10

1

38 81.40.015

Рычаг  с  круглой  головкой  изменения
скорости

1

39 81.40.110 Руль 1
40 GB5781-86

Болт M8*25

2

41 GB6170-86

Гайка M8

2

42 GB91-86 Штифт 2.5*26

1

43 101-1.40.116

Указатель левых передач 1

44 81.40.012 Рамный держатель правого руля 1
45 101-1.40.105

Вилка 1

46 101-1.40.104

Заводская табличка 1

47 81.40.018 Круглая ручка инструментальной коробки 1
48 GB6170-86

Гайка M5

1

49 101-1.40.111

Левый  короткий  тяговый  шток  рулевого
управления

1

50 81.40.105 Вилка 1

51 81-1.40.104

Соединительный

шток

системы

торможения

1

52 81.40.150 Пружина 1
53 81.40-140 Соединительная тяга тормоза 1
54 111-3.40.101

Тяговый шток сцепления 1

55 81.40.114 Пружина 1
56 81.40.109 Рычаг сцепления 1
57 81.40.156 Втулка рычага сцепления 1
58 81.40.122 Указатель сцепления 1
59 101-1.40.110

Втулка рычага управления 2

~ 58 ~



60 GB97.1-85

Шайба 10

2

61 GB91-86 Штифт 4*35

1



~ 59 ~









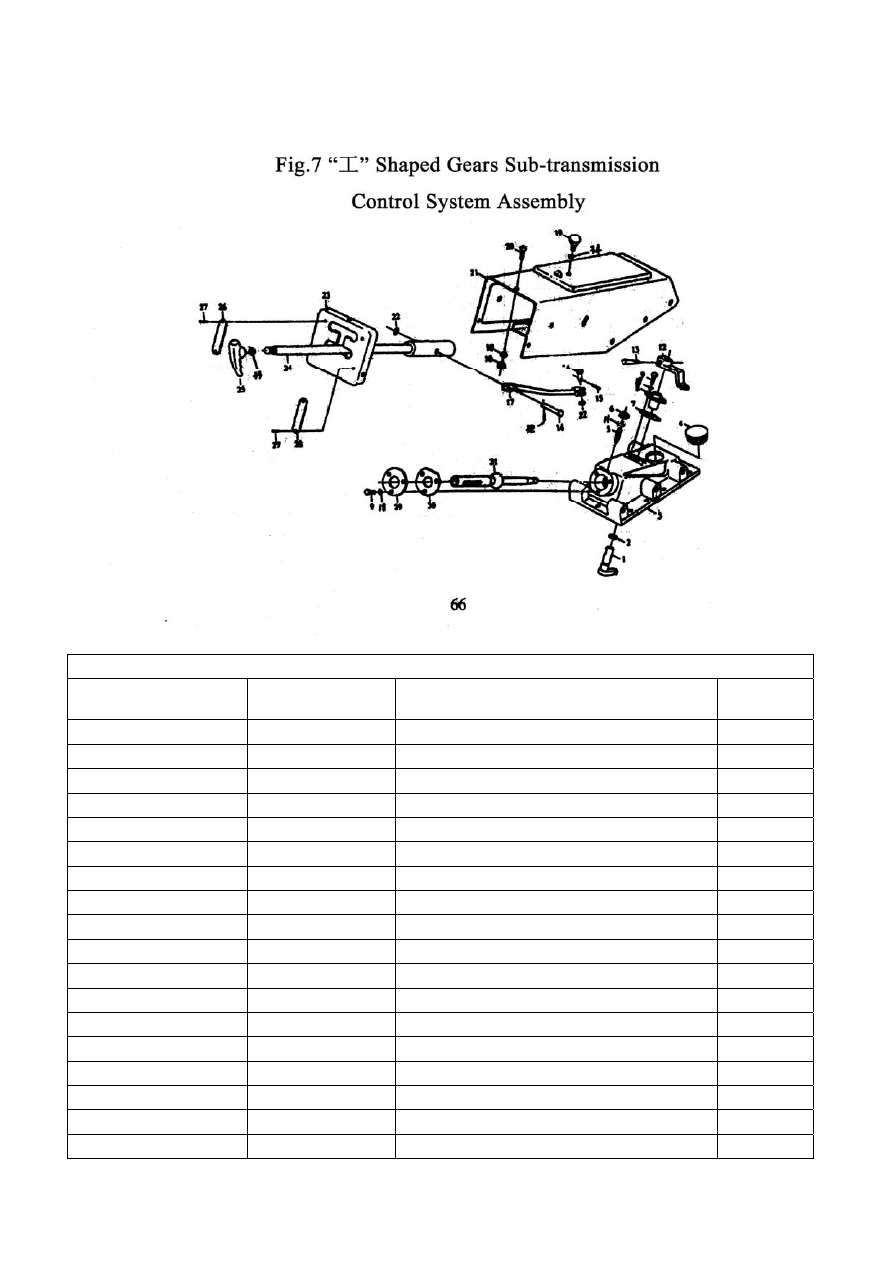

Рис.7 СИСТЕМА УПРАВЛЕНИЯ 工 - ОБРАЗНЫМ ПЕРЕКЛЮЧЕНИЕМ ПЕРЕДАЧ В СБОРЕ

Поз.

Код

Компонент

Кол‐
во/комп.

1 101-2.37.103

Распределительный переключающий шток 1

2 GB3452.1-92

Круглая уплотняющая прокладка 11.8*2.65

1

3 101-2.37.101

Верхняя крышка коробки передач 1

4 81.37.165

Масляная пробка 1

5 81.37.147

Установочный штифт 1

6 GB6170-86

Гайка M10

1

7 101-2.37.107

Бумажная прокладка 1

8 101-2.37.104

Направляющая втулка 1

9 GB5781-86

Болт M6*20

5

10 GB6170-86

Гайка M6

5

11 GB93-87 Шайба 10

1

12 101-2.37.105

Распределительный балансир 1

13 GB879-86

Штифт 6*30

1

14 GB882-6 Штифт B8*22

1

15 GB91-86 Штифт 2.5*20

1

16 81-1.40.135

Вал установки штифта 1

17 101-2.37.011

Сварной элемент соединительного штока 1

18 GB93-87 Шайба 6

5

~ 60 ~



19 81.40.018 Круглая ручка инструментальной коробки 1
20 GB67-85 Болт M6*12

3

21 101-1.40.011B

Кожух в сборе 1

22 GB97.1-85

Шайба 8

1

23 101-2.40.101

Рамка положения переключения передач 1

24 101-2.40.011

Тяговый шток изменения скорости 1

25 81-1.40.016

Рукоятка изменения скорости 1

26 101-2.40.103

Указатель левых передач 1

27 GB827-86

Заклепка 2.5*6

4

28 101-2.40.104

Указатель правых передач 1

29 81.37.149 Накладка 1
30 81.37.148 Регулировочная прокладка 1
31 101-2.37.106

Основной рычаг изменения скорости 1

32 GB91-86 Штифт 2.5*26

1

33 GB6170-86

Гайка M14

1

34 GB6170-86

Гайка M14

1
