Мотоблок Zirka LX 1090D. Руководство - часть 14

~ 53 ~









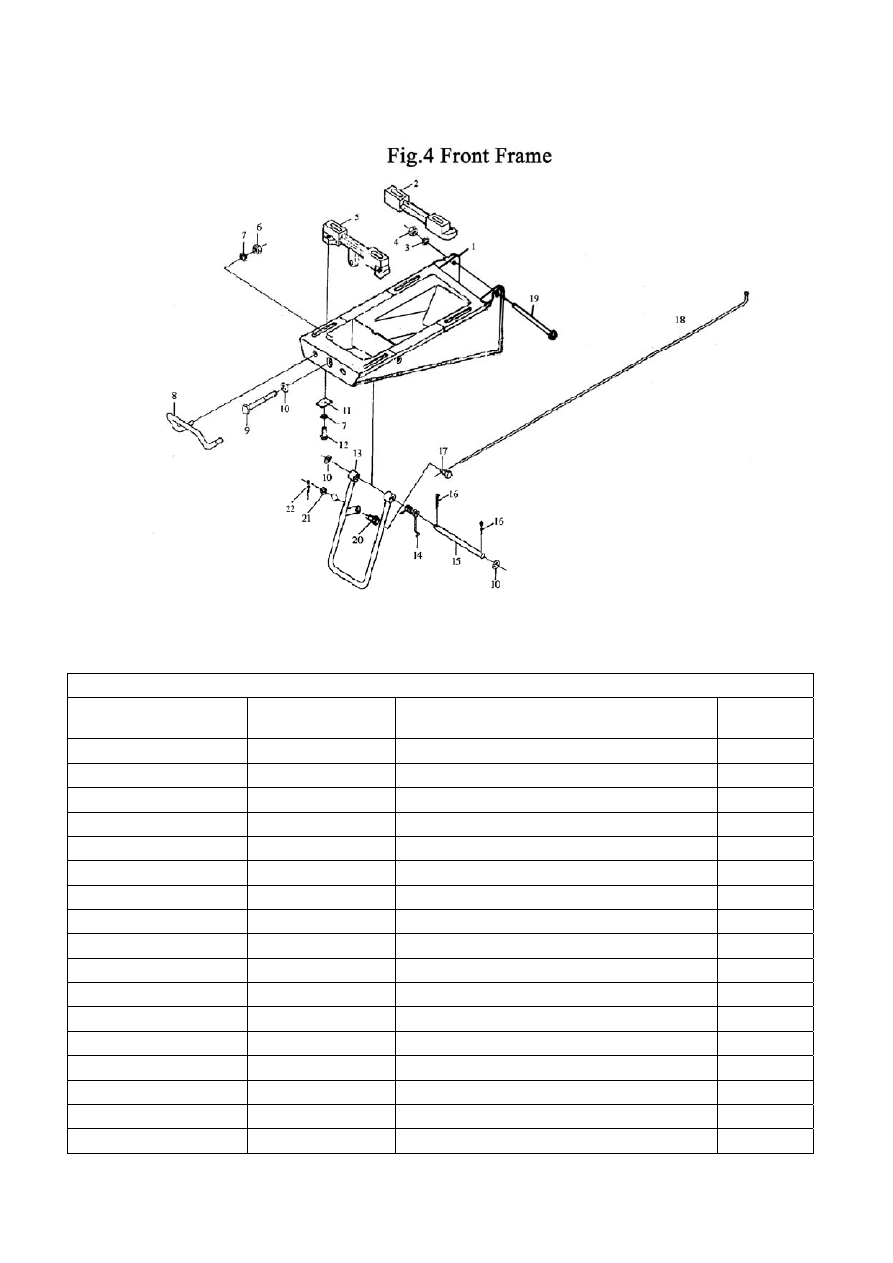

Рис.4 ПЕРЕДНЯЯ РАМА

Поз.

Код

Компонент

Кол‐
во/комп.

1 101-1.30.011

Передняя рама 1

2 81.30.114

Задняя балка 1

3 GB93-87 Шайба 14

2

4 GB6170-86

Гайка M14

2

5 81.30.111

Передняя балка 1

6 GB6170-86

Гайка M10

6

7 GB93-87 Шайба 10

6

8 81.30.110

Бампер 1

9 GB5780-86

Болт M12*160

1

10 GB97.1-85

Шайба 12-140HV

1

11 81.30.115 Прокладочная пластина 4
12 GB5781-86

Болт M10*30

4

13 81.30.012 Защитная стойка 1
14 81.30.113 Возвратная пружина стойки 1
15 81.30.113 Соединительная шпилька стойки 1
16 GB91-86 Штифт 4*25

2

17 GB5781-86

Болт M6*16

1

~ 54 ~



18 111.40.117

Шток стойки 1

19 GB5780-86

Болт M14*185

2

20 81.30.119 Установочный штифт 1
21 GB97.1-85

Шайба 6-140HV

1

22 GB91-86 Штифт 2*20

1



~ 55 ~













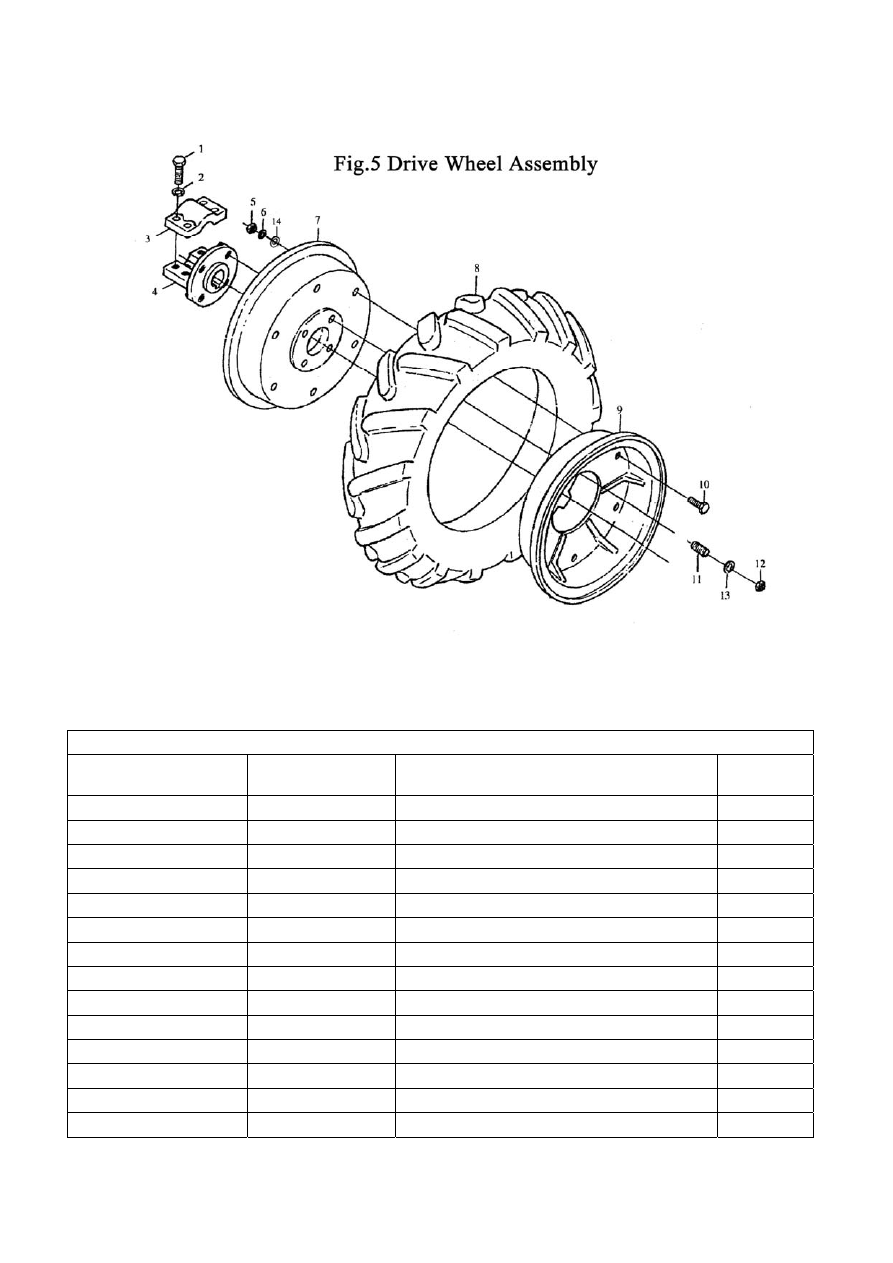

Рис.5 Ведущее колесо в сборке

Поз.

Код

Компонент

Кол‐
во/комп.

1 GB5781-86

Болт M12*45

4

2 GB93-87 Пружинная шайба 12

8

3 81.34.104

Крышка ступицы колеса 1

4 81.34.103

Ступица колеса 1

5 GB6170-86

Гайка M10

6

6 GB93-87 Пружинная шайба 10

6

7 81.34.101

Обод колеса (B) 4.50E*30

1

8 GB1192-82

Покрышка 6.00-12

1

9 81.34.102

Обод колеса (A) 4.50E*30

1

10 GB5781-86

Болт M10*30

6

11 81.34.105 Шпилька 4
12 GB6170-86

Гайка M12

4

13 GB97.1-85

Шайба 12-140

4

14 GB97.1-85

Шайба 10-140HV

6



~ 56 ~








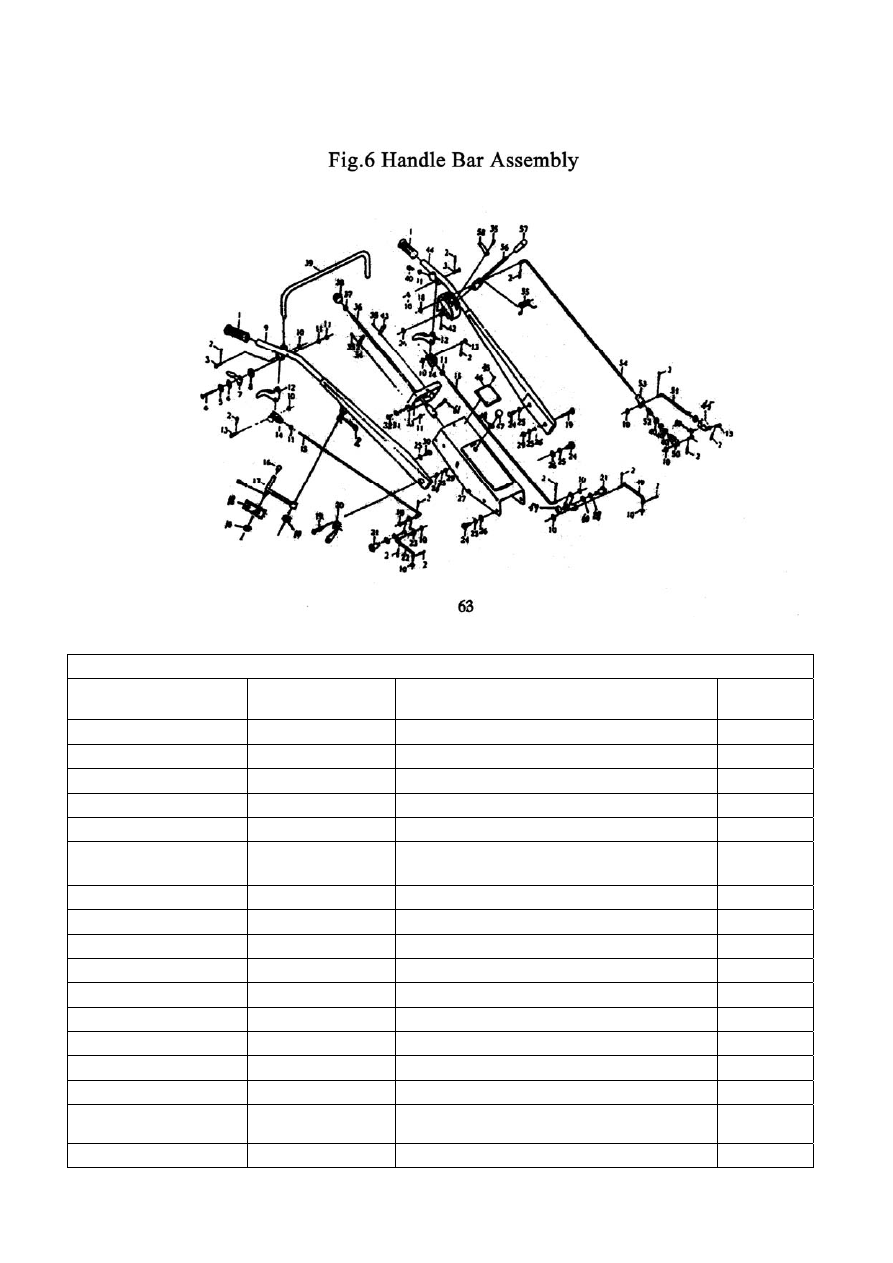

Рис.6 РУЛЬ В СБОРЕ

Поз.

Код

Компонент

Кол‐
во/комп.

1 81.40.157

Резиновая накладка 2

2 GB91-86 Штифт 2*20

17

3 81.40.130

Короткий штифт 3

4 GB68-85 Болт M6*60

1

5 81.40.135

Крышка 1

6 81.40.136

Полуэллиптическая
пружина

1

7 81.40.134

Дроссель 1

8 81.40.133

Опора дросселя 1

9 81.40.017

Рамный держатель левого руля 1

10 GB97.1-85

Шайба 6

23

11 GB6170-86

Гайка M6

14

12 81.40.125 Рулевой рычаг 2
13 81.40.112 Штифт 3
14 81.40.117 Вилка 2
15 101-1.40.101

Рулевой тяговый шток 2

16 81.40.170

Рукоятка  с  шариковой  головкой  рычага
предохранительной пластины

1

17 81.40.022 Рычаг предохранительной пластины 1
