Мотоблок Zirka LX 1090D. Руководство - часть 13

~ 49 ~



14 81.37.129 Редукционное зубчатое колесо 1
15 81.37.128 Ведомое зубчатое колесо, 3-я передача 1
16 81.37.127 Стопорное кольцо 1
17 81.37.126 Ведомое зубчатое колесо, 1-я передача 1
18 81.37.146 Муфта включения тормоза 1
19 81.37.135 Вал, передача заднего хода 1
20 81.37.013 Зубчатое колесо, передача заднего хода 1

21 81.37.134

Герметизирующая

втулка,

передача

заднего хода

1

22 81.37.121 Распределительная зубчатая передача 1
23 81.27.119 Распределительный промежуточный вал 1
24 81.37.120 Редукционное зубчатое колесо 1
25 81.37.122 Узкое стопорное кольцо 1
26 GB276-89

Подшипник 305

1

27 81.37.113 Рулевая пружина (правая) 1
28 81.37.114 Шестерня рулевого механизма 2
29 GB894.1-96

Стопорное кольцо 32

2

30 81.37.111 Рулевой вал 1
31 81.37.118 Главное большое зубчатое колесо 1
32 81.37.167 Рулевая пружина (левая) 1
33 81.37.106 Ведущая ось 2
34 GB276-89

Подшипник 208

4

35 81.37.103 Ведущее зубчатое колесо 4
36 81.37.102 Распорная втулка 1

37 81.37.141

Распределительный

стержень

вилки

выключения передач

1

38 101-1.37.114

Распределительная вилка 1

39 81.37.150 Стержень вилки, 2-я и 3-я передачи 1
40 101-1.37.112

Вилка, 2-я и 3-я передачи 1



~ 50 ~










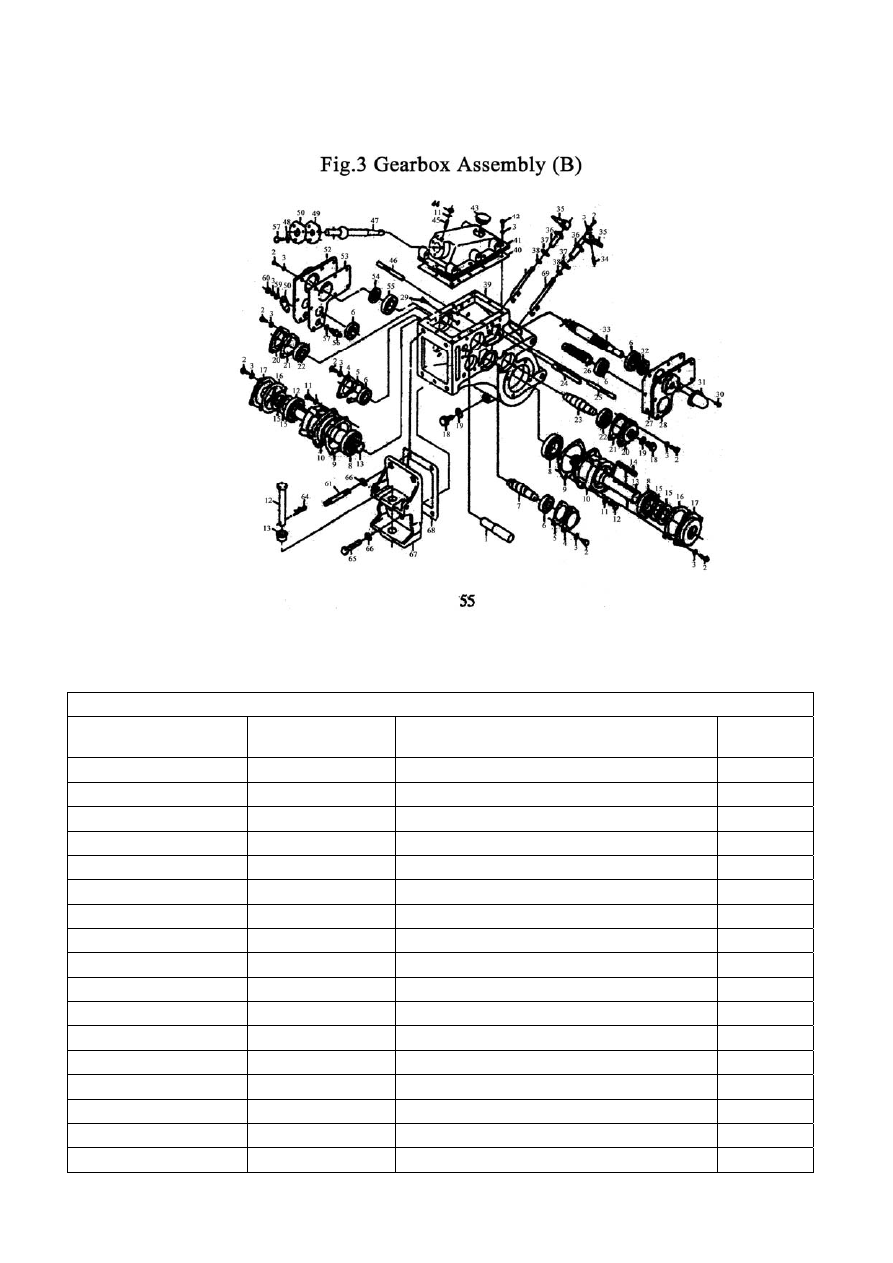

Рис.3 Коробка передач в сборе. (B)

Поз.

Код

Компонент

Кол‐
во/комп.

1 81.37.135

Вал, передача заднего хода 2

2 GB5781-86

Болт M8*20

2

3 GB93-87 Шайба 8

2

4 81.37.117

Крышка подшипника 2

5 81.37.116

Бумажная прокладка 2

6 GB276-89

Подшипник 304

2

7 81.37.119

Распределительный промежуточный вал 1

8 GB276-89

Подшипник 208

1

9 81.37.104

Бумажная прокладка 1

10 81.37.105 Крышка ведущей оси 1
11 GB93-87 Шайба 10

1

12 GB5781-86

Болт M10*30

1

13 81.37.106 Ведущая ось 1
14 GB1096-79

Шплинт B12*125

2

15 JB2600-80

Масляное уплотнение SG40*70*12

4

16 81.37.107 Бумажная прокладка 2
17 81.37.108 Посадочное место масляного уплотнения 2

~ 51 ~



18 81.37.158 Резьбовая заглушка 2
19 81.37.159 Шайба 2
20 81.37.110 Крышка подшипника 2
21 81.37.115 Бумажная прокладка 2
22 GB276-89

Подшипник 305

2

23 81.37.111 Рулевой вал 1

24 81.37.141

Распределительный

стержень

вилки

выключения передач

1

25 81.37.150 Стержень вилки, 2-я и 3-я передачи 1
26 81.37.125 Ведомый вал коробки передач 1
27 101-1.37.106

Бумажная прокладка правой крышки 1

28 101-1.37.107

Крышка подшипника, правая 1

29 GB65-85 Болт M6*12

1

30 GB65-85 Болт M6*8

2

31 81.37.140 Защита механизма отбора мощности 1
32 JB2600-80

Масляное уплотнение SG20*40*8

1

33 101-1.37.108

Вал, 1-я передача 1

34 GB879-86

Штифт 6*30

2

35 81.37.157 Рычаг управления 2
36 81.37.156 Втулка рулевой вилки 2
37 81.37.155 Бумажная прокладка 2
38 GB1235-76

Круглое уплотнительное кольцо 19*2.4

2

39 101-1.37.101

Корпус коробки передач 2

40 101-1.37.110

Бумажная прокладка 1

41 10101.37.109

Крышка коробки передач 1

42 GB5781-86

Болт M8*25

1

43 81.37.165 Крышка смотровой горловины 1
44 GB6170-86

Гайка M10

1

45 81.37.147

Установочный

штифт,

рычаг

переключения передач

1

46 81.37.154

Стержень вилки переключения передач 1-1
и задней передач

1

47 81.37.144 Рычаг переключения передач 1
48 GB93-87 Шайба 6

3

49 81.37.148 Резиновая прокладка 1

50 81.37.149

Прижимная  крышка,  рычаг  переключения
передач

1

51 GB5781-86

Болт M6*20

3

52 101-1.37.104

Крышка подшипника, правая 1

53 101-1.37.105

Бумажная  прокладка  крышки  правого
подшипника

1

54 JB2600-80

Масляное уплотнение SG30*45*8

1

55 GB276-89

Подшипник 206

1

56 81.37.124 Тормозной рычаг 1
57 GB1235-76

Круглая уплотнительная прокладка 14*2.4

1

58 81.37.123 Балансир 1

~ 52 ~



59 GB97.1-85

Шайба 8

1

60 GB6170-86

Гайка M8

1

61 GB898-88

Болт AM12*30

2

62 81.35.102 Палец AM12*30

1

63 111.35.103

Штифт переходной рамки 2

64 81.35.103 Пружинный штифт 1
65 GB5782-86

Болт M12*30

3

66 GB93-87 Шайба 12

5

67 101-1.35.101

Переходная рамка 1

68 101-1.37.111

Бумажная прокладка 1

69 101-1.37.102

Рулевая вилка 2
