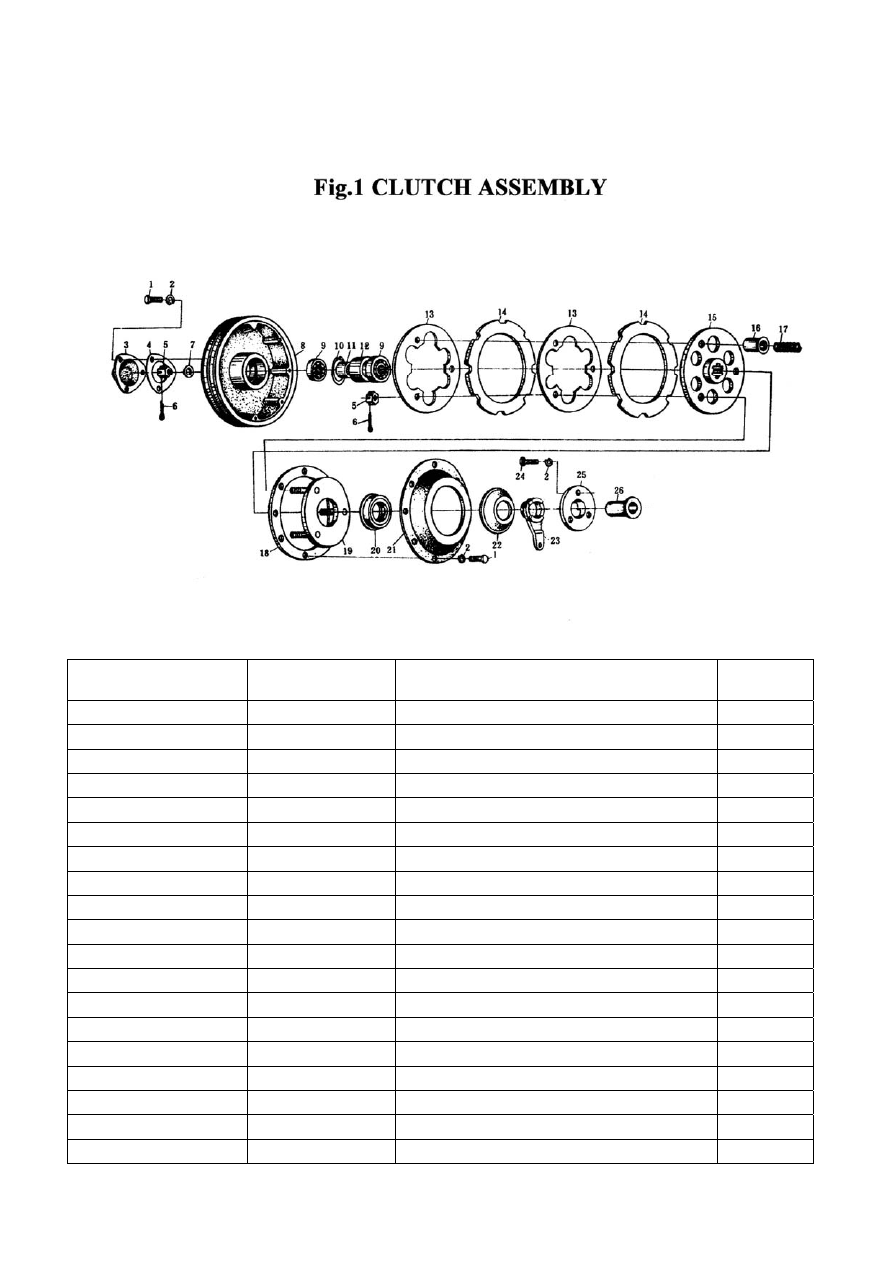

Рис.1 Диск сцепления в сборе

Поз.

Код

Компонент

Кол‐
во/комп.

1 GB67-85 Болт M6*12

7

2 GB93-87 Шайба 6

10

3 81.21.105

Крышка подшипника 1

4 81.21.106

Бумажная прокладка 1

5 GB6181-85

Гайка M12

4

6 GB91-86 Шплинт 2.5*26

4

7 GB97.1-85

Шайба 12

1

8 81.21.101

Ременной шкив 1

9 GB278-89

Подшипник 60204

2

10 GB893.1-86

Стопорное кольцо 47

1

11 81.21.107 Маленькая распорная втулка 1
12 81.21.104 Большая распорная втулка 1
13 81.21.103 Нажимная пластина 2
14 81.21.102 Фрикционный диск 2
15 81.21.012 Сварной ведомый диск 1
16 81.21.108 Пружинная втулка 3
17 81.21.110 Пружина сцепления 6
18 81.21.109 Бумажная прокладка 1
19 81.21.011 Деталь корзины сцепления 1

~ 47 ~



20 588908  Отжимной подшипник 1
21 81.21.111 Задняя крышка 1
22 81.21.112 Пылезащитная крышка 1
23 101-1.21.101

Расцепляющий зажим 1

24 GB5781-86

Болт M6*16

2

25 101-1.21.102

Фиксированный расцепляющий зажим 1

26 101-1.21.103

Посадочное место расцепляющего зажима 1



~ 48 ~












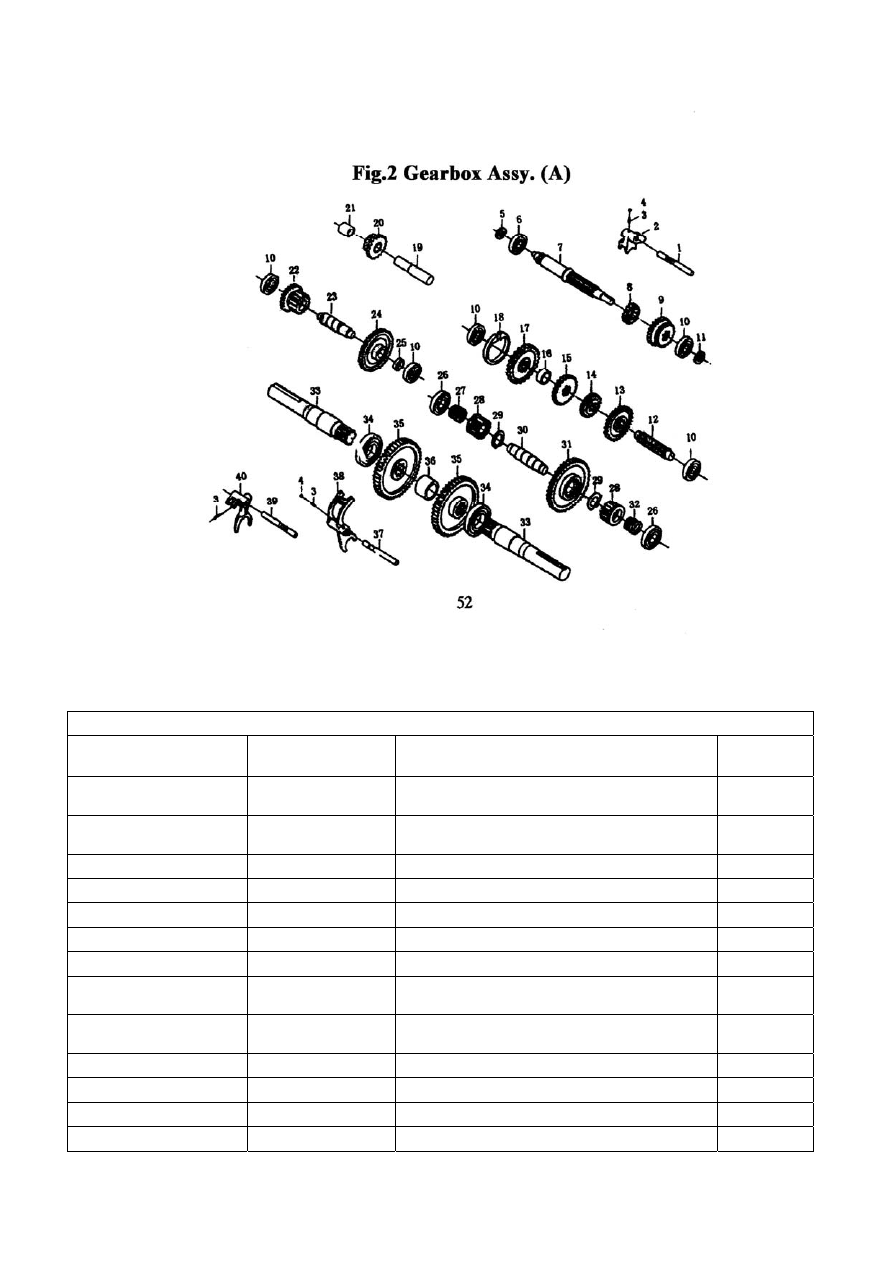

Рис.2 Коробка передач в сборе. (A)

Поз.

Код

Компонент

Кол‐
во/комп.

1 81.37.154

Стержень вилки переключения передач, 1-
й передачи и передачи заднего хода

1

2 101-1.37.113

Вилка  переключения  зубчатой  передачи,
1-й передачи и передачи заднего хода

1

3 81.37.152

Пружина 3

4 GB308-84

Стальной шарик 8

3

5 JB2600-80

Масляное уплотнение SG30*45*8

1

6 GB276-89

Подшипник 206

1

7 101.37.108

Вал, 1-я передача 1

8 81.37.133

Ведущее

зубчатое

колесо,

передача

заднего хода и 1-я передача

1

9 81.37.136

Ведущее  зубчатое  колесо, 2-я  и 3-я
передачи

1

10 GB276-89

Подшипник 304

5

11 JB2600-80

Масляное уплотнение SG20*40*8

1

12 81.37.125 Вал, 2-я передача 1
13 81.37.137 Ведомое зубчатое колесо, 2-я передача 1
