Мотоблок Zirka LX 1090D. Руководство - часть 10

~ 37 ~



Глава VIII Осветительные приборы



1.

Конструкция
Мотоблоки  моделей LX 1090D оснащены  осветительными  приборами,  в  состав  которых

входит динамо-машина с маховиком, лампочка, переключатель и провод.

Динамо-машина  с  маховиком:  тип – RFF-90; представляет  собой  электрический  генератор

переменного  тока  с  постоянным  магнитом  и  номинальным  напряжением 12 вольт.  Полезная
мощность  обеспечивается 2 однофазными  цепями,  что  дает  в  общем 90 Вт;  скорость  вращения
двигателя генератора составляет 2600 об./мин.

Лампа: лампа Гун Нун, модель 7, используется для переднего освещения во время движения

мотоблока.  Поскольку  генератор  обеспечивает  подачу  питания  на  два  однофазных  источника,
второй однофазный провод может быть при необходимости использован для установки лампы на
прицепе или другом навесном оборудовании.
2.

Функционирование
При  работающем  дизельном  двигателе,  для  включения  света  следует  нажать  на

переключатель,  установленный  на  корпусе  муфты  сцепления,  переключая  его  в  направлении
снизу-вверх.  Чтобы  выключить  свет,  просто  нажмите  на  переключатель,  перемещая  его  в
направлении сверху вниз.
3.

Соединение проводов

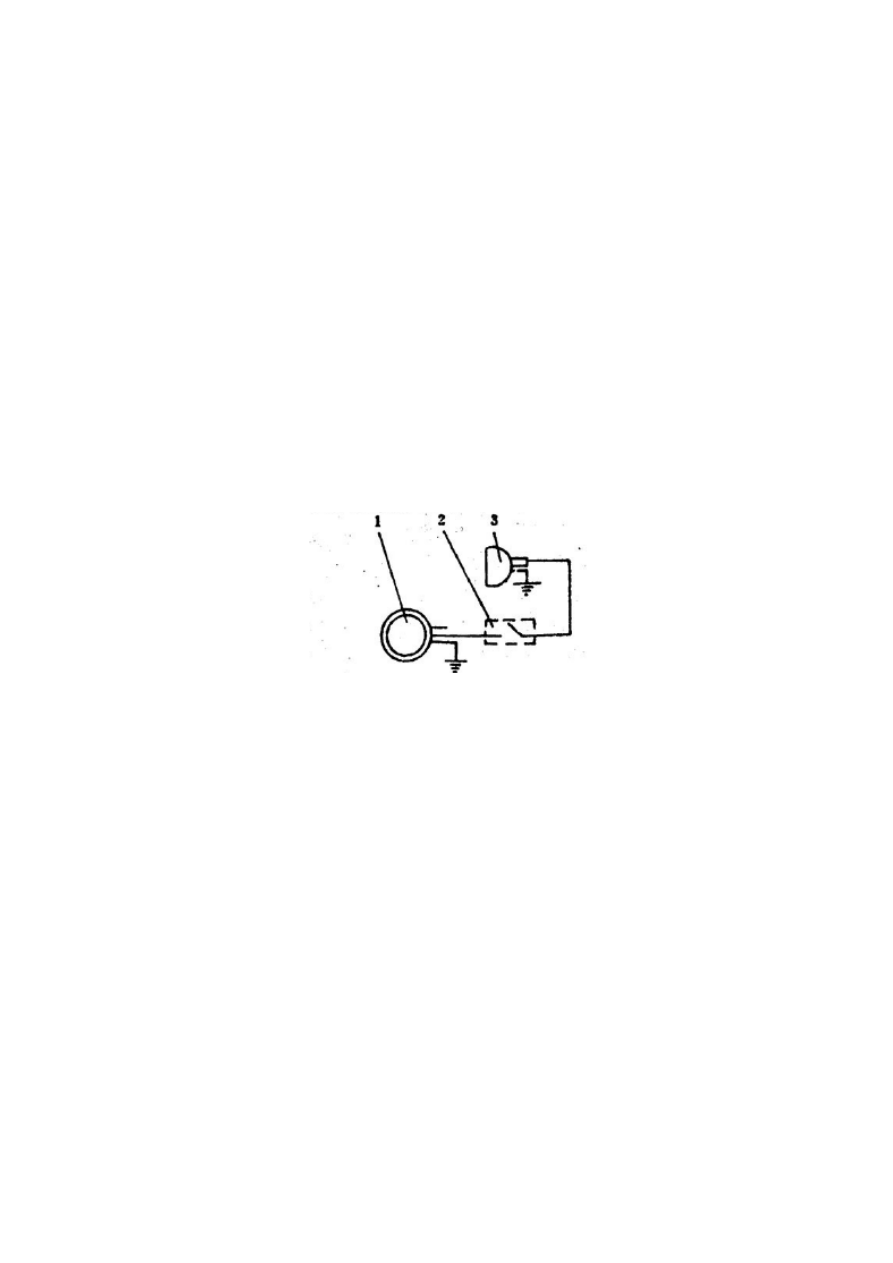

Рис. 14 Схема соединений цепи освещения

1. Генератор; 2. Переключатель; 3. Лампа.




~ 38 ~



Приложения



I.

Подшипники

№

Модель

подшипника

Основные размеры

Место установки

Количество

1

206

30

× 62 × 16

Вал муфты сцепления

1

2

208

40

× 80 × 18

Приводной вал

4

3

Промежуточный вал переключения

скоростей

2




Вторичный вал

2




304

20

× 52 × 15

Вал муфты сцепления (первичный

вал)

1

4

305

25

× 62 × 17

Вал рулевого управления

2

5

60106

30

× 55 × 13

Муфта сцепления в сборе

1

6

60204

20

× 47 × 14

Муфта сцепления в сборе

1

7

588908



Храповая отсоединяющая муфта

1



~ 39 ~



II.

Уплотнения

№

Наименование

Место установки

Количество

1  Кольцевое уплотнение 19 × 2,4

(GB1235-76)

Вилка механизма рулевого

управления

4

2  Кольцевое уплотнение 14 × 2,4

(GB1235-76)

Тормозная тяга

1

3  Масляный затвор SG 40 × 70 × 12

(JB2600-80)

Кожух полуоси

4

4  Масляный затвор SG 30 × 45 × 8

(JB2600-80)

Вал муфты сцепления (первичный

вал)

1

5  Масляный затвор SG 20 × 40 × 8

(JB2600-80)

Вал муфты сцепления (первичный

вал)

1

6  Кольцевое уплотнение 11,8 × 2,65

(GB3452.1-92)

Дополнительный рычаг

переключения скоростей (Только

для модели LX 1090D)

1



~ 40 ~



III.  Перечень инструментов


№

Наименование

Количество

Замечания

1

Отвёртка

1



2

Двусторонний гаечный ключ

1



3

Двусторонний гаечный ключ

1



4

Двусторонний гаечный ключ

1



5

Комплект инструментов для двигателя

1

Упаковочный лист прилагается

в руководстве по эксплуатации

двигателя
