Мотоблок Zirka LX 1090D. Руководство - часть 7

~ 25 ~

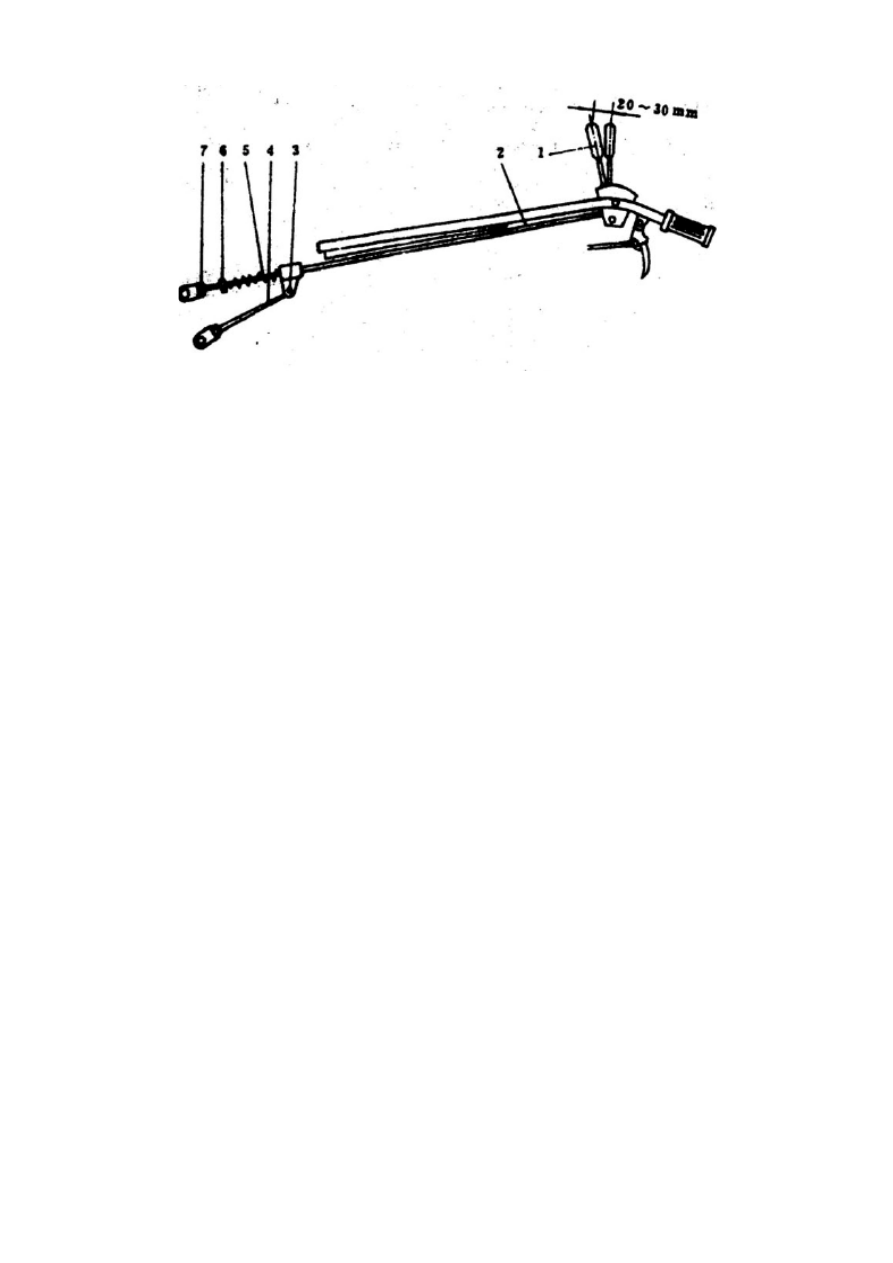

Рис. 9 Регулировка системы управления тормозом/сцеплением

1. Рукоятка тормоза/сцепления; 2. Тяговый шток муфты сцепления; 3. Петля; 4. Тяговый шток тормоза;
5. Пружина; 6. Регулировочная гайка; 7. Стопорная гайка.



~ 26 ~



V.

Регулировка ручного дросселя

(1)  Требования к регулировке: регулировка выполняется до тех пор, пока не станет возможным

достижение двигателем максимальных оборотов и его остановка.

(2)  Способ  регулировки:  проверните  рукоятку  управления  дросселем (1) против  часовой

стрелки  до  предельного  положения  и  переместите  регулировочную  ручку  двигателя  в
соответствующее положение, после чего затяните стопорный винт 4.

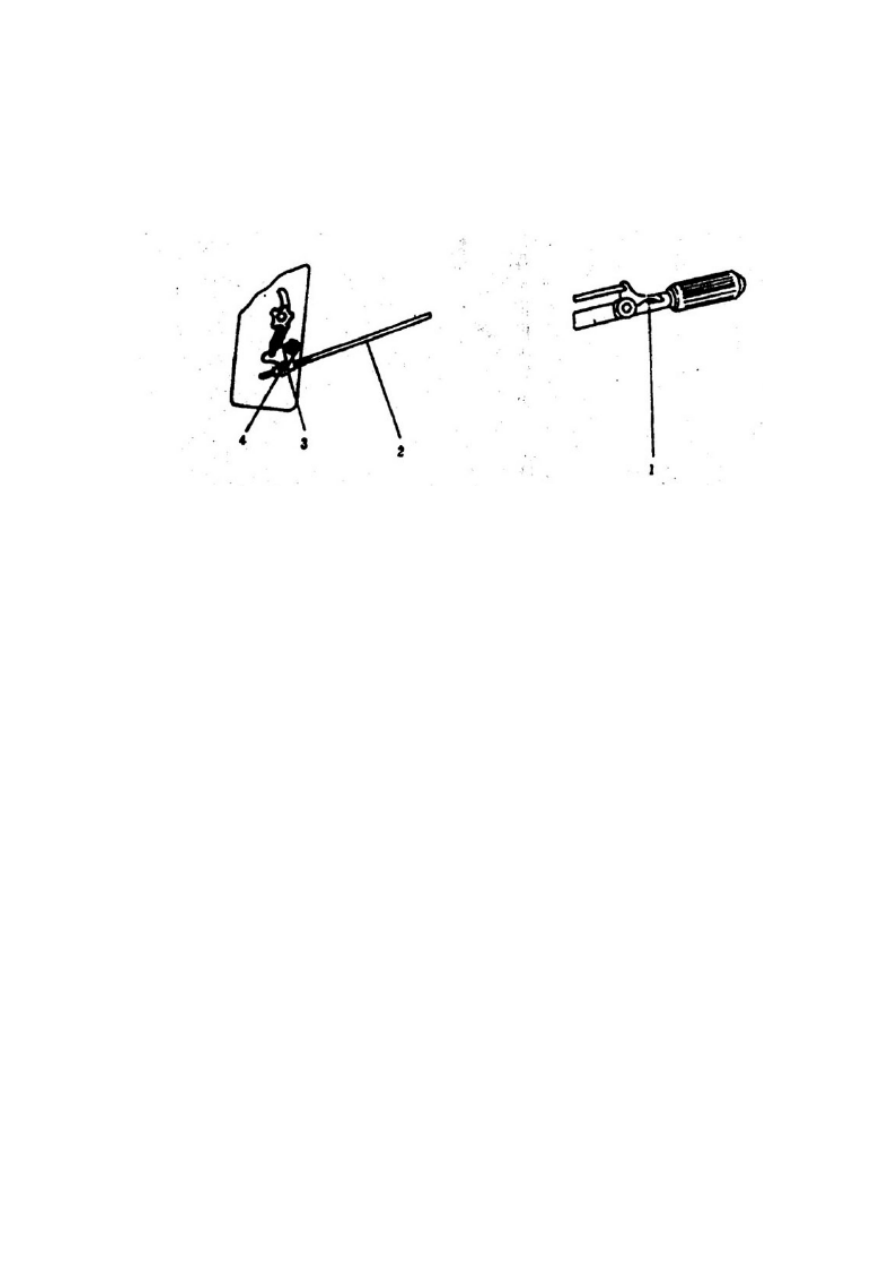

Рис. 11 Регулировка системы управления дроссельной заслонкой

1. Рычаг управления дроссельной заслонкой; 2. Тяговый шток дроссельной заслонки; 3. Ручка управления

регулятором оборотов двигателя; 4. Гайка









~ 27 ~



VI.  Регулировка профиля качения колеса

В  зависимости  от  различных  эксплуатационных  потребностей,  профиль  качения  колеса

может  быть  бесступенчато  отрегулирован  в  диапазоне  от 640 до 700 мм.  Для  выполнения
регулировки отверните прижимной болт (5) на ободе колеса и перемещайте приводное колесо по
его  оси  до  требуемого  положения,  после  чего,  затяните  болт (5). Помните  о  том,  что  колёса  с
левой и с правой стороны должны быть отрегулированы на равном расстоянии.

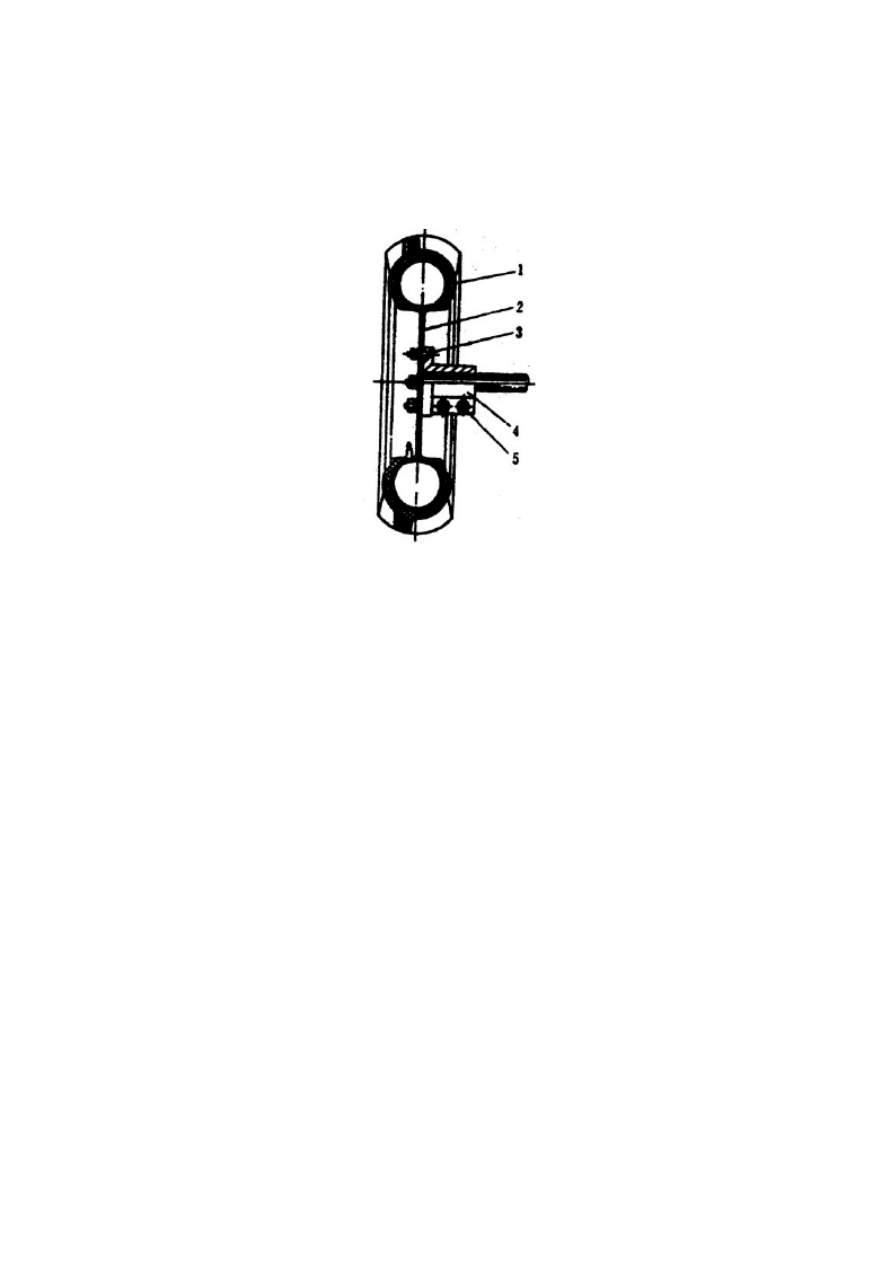

Рис. 12 Схематическое изображение регулировки профиля качения колеса

1. Шина; 2. Диск; 3. Гайка; 4. Обод; 5. Прижимной болт.




~ 28 ~



Глава VI Техническое обслуживание



I.

Техническое обслуживание

(1)  Техническое обслуживание после каждой рабочей смены
1)

Выполняйте  мойку  наружных  поверхностей  мотоблока  и  осматривайте  его  на  предмет
утечек масла, топлива, охлаждающей жидкости и воздуха.

2)

Проверяйте  состояние  соединений  всех  деталей  и  компонентов.  Особенно  тщательного
осмотра требуют соединительные болты рамы, рамы приводного блока и коробки передач, а
также крепёжные болты приводного колеса и пр. деталей и компонентов.

3)

Проверяйте масло и охлаждающую жидкость, по необходимости доливая их до требуемого
уровня. В морозные периоды следует полностью сливать охлаждающую жидкость.

4)

Проверяйте  натяжение  ремней  и  давление  в  шинах.  При  необходимости  производите  их
регулировку или подкачку.

5)

Следите  за  тем,  чтобы  агрегат  находился  в  нормальном  рабочем  состоянии  (обращая
внимание  на  такие  признаки  неисправного  функционирования  как  нехарактерные  звуки  и
дым  в  двигателе,  шумы  в  коробке  передач  и  пр.),  немедленно  производя  ремонт  при
обнаружении любых нарушений или нарушениях функционального состояния.

6)

Проводите  обслуживание  воздушного  фильтра  через  каждые 8 ~ 50 часов  работы  в
зависимости от условий эксплуатации.

7)

Выполняйте необходимые операции смазки в соответствии с таблицей смазки.

(2)  Основное техническое обслуживание (через каждые 100 часов работы)
1)

Выполняйте  все  операции,  предусмотренные  в  рамках  технического  обслуживания  после
каждой рабочей смены.

2)

Производите замену моторного масла и очистку фильтра дизельного топлива от отложений
и загрязняющих частиц, не забывая промывать, в том числе, и сетку масляного фильтра.

3)

Проверяйте,  чтобы  величина  зазора  между  выжимным  подшипником  и  опорным  диском
сцепления, а также зазора между впускным и выпускным клапанами и механизмом сброса
давления,  соответствовала  норме,  выполняя  соответствующие  процедуры  регулировки  по
мере необходимости.
