Мотоблок Zirka LX 1090D. Руководство - часть 5

~ 17 ~

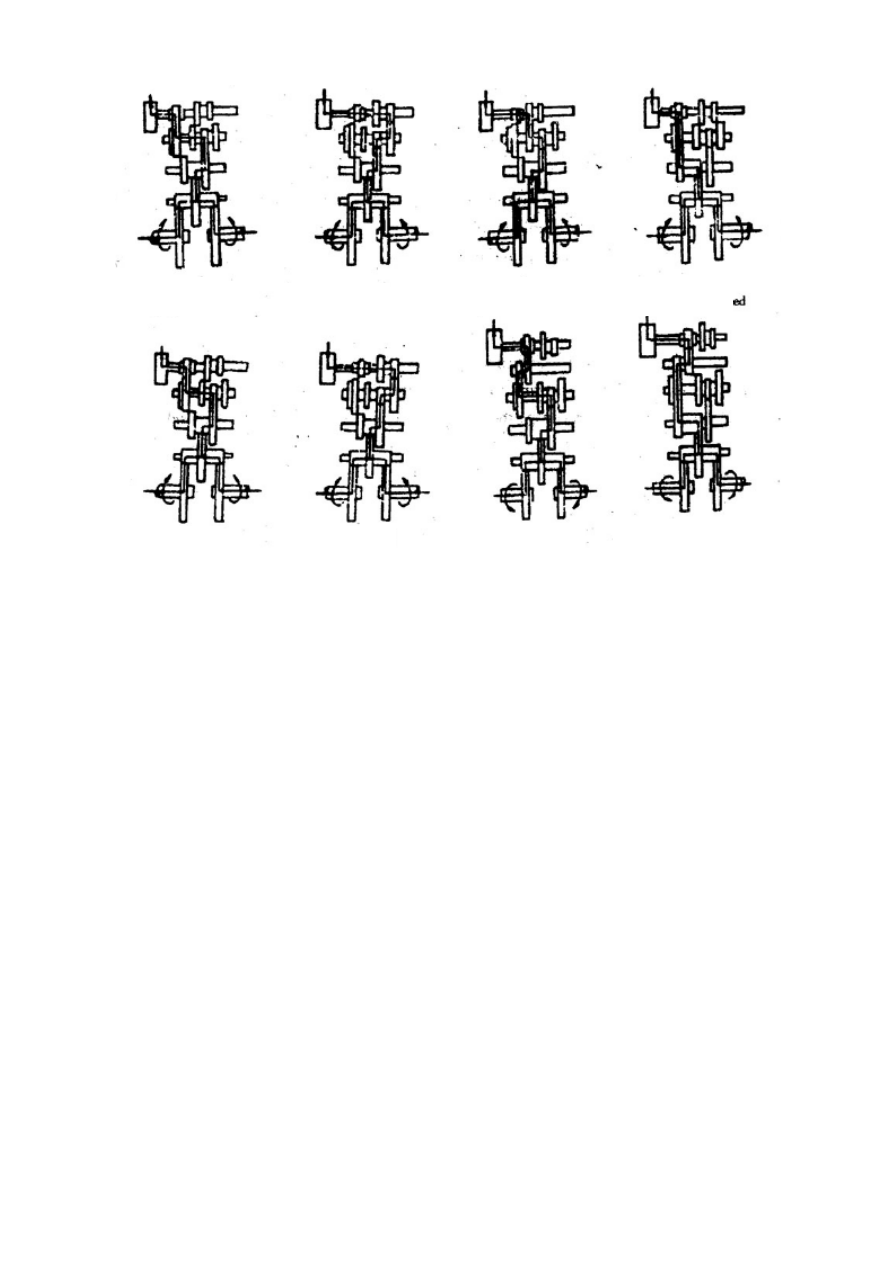

Рис. 5. Кинематическая схема переключения передач



I скорость

II скорость

III скорость

IV скорость

V скорость

VI скорость

Обратный ход I

Обратный ход II

~ 18 ~



III.  Приводное колесо
На  мотоблоке  модели LX 1090D устанавливается  приводное  колесо 6,00-12 (GB1192-82),
конструкция которого показана на Рис. 6.
IV.  Тормоз
Используется тормоз кольцевой формы с внутренними колодками. Его конструкция показана на
Рис. 7.
Когда рукоятка тормоза/сцепления находится в положении «торможение», тяговый стержень (1)
заставляет проворачиваться тормозную тягу (2), а плоская головка на конце оси тормозной тяги
(2) разжимает кольцевую муфту тормоза (3), вызывая трение кольца о внутреннюю поверхность
вращающегося колеса (5), благодаря чему и достигается эффект торможения.
V.  Механизм рулевого управления
Мотоблок  оснащён  блокировочным  механизмом  с  поворотным  хомутом.  Во  время  поворота
одной  из  рукояток  рулевого  управления,  при  помощи  тягового  штока  в  действие  приводится
вилка  рулевого  управления  и  соответствующий  рычаг,  что  обеспечивает  смещение  шестерни
механизма рулевого управления и вывод из зацепления зубчатого колеса с внутренними зубьями,
в  результате  чего  усилие  с  одной  стороны  приводного  колеса  ослабевает  и  обеспечивается
возможность управления мотоблоком.



~ 19 ~

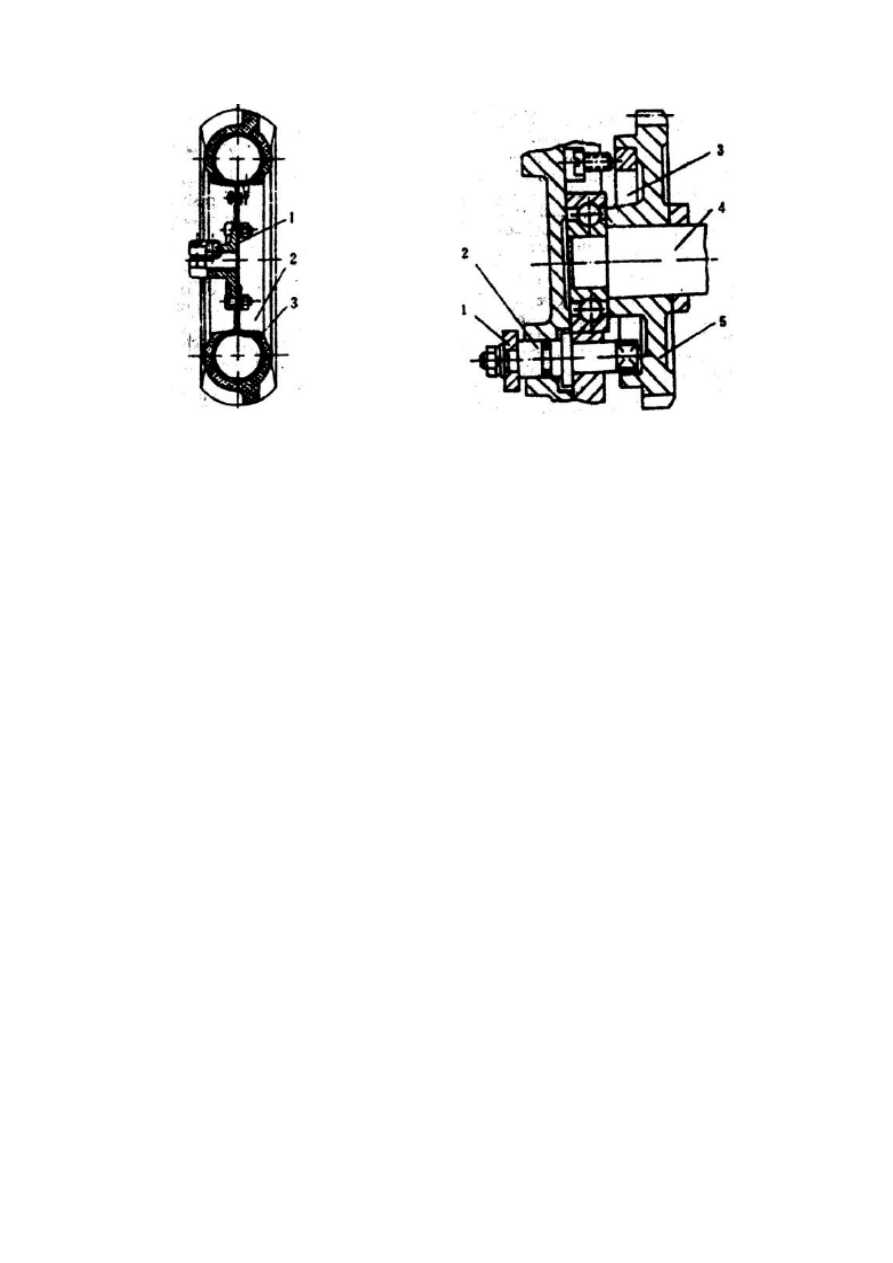

Рис. 6. Приводное колесо

1. Ступица; 2. Диск; 3. Шина.



Рис. 7. Тормоз

1. Тяговый шток; 2. Тормозная тяга; 3. Муфта

включения тормоза; 4. Вторичный вал; 5. Ведомое

зубчатое колесо, 1-я скорость.



~ 20 ~



Глава IV Эксплуатация

I.

Подготовка и запуск

(1)  Удостоверьтесь в том, что количество смазки, дизельного топлива, охлаждающей жидкости

и  смазочного  масла  в  коробке  передач  соответствует  указанному  в  руководстве  по
эксплуатации.

(2)  Удостоверьтесь в том, давление в шинах соответствует требуемому.
(3)  Проверьте  надлежащую  затяжку  болтов  крепления  основных  деталей  и  компонентов  (в

особенности, соединительных болтов рамы, рамы тягового блока, картера коробки передач,
приводного колеса и пр.).

(4)  Переместите  рукоятку тормоза/сцепления  в  положение  «выключено»,  рычаг  переключения

передач  в  нейтральную  позицию,  рукоятку  дросселя  в  положение  «запуск» (Start) и
переключатель дроссельной заслонки – в положение «открыто» (open).

(5)  Запустите  мотоблок  в  соответствии  с  инструкциям  из  настоящего  руководства  по

эксплуатации.

II.

Запуск

(1)  Переведите рычаг переключения скоростей в требуемое положение.
(2)  Проверьте  надёжность  соединения  зубчатых  колёс  рулевого  управления,  расположенных  с

правой  и  с  левой  стороны  (метод  проверки:  не  используя  рулевой  рычаг,  поворачивайте
левую  и  правую  ручки  до  тех  пор,  пока  трактор  будет  не  в  состоянии  двигаться – это
свидетельствует  о  том,  что  муфта  зубчатого  колеса  рулевого  управления  вошла  в
зацепление).

(3)  Добавьте  газ  (малые  обороты  без  нагрузки),  медленно  и  плавно  отпустите  рукоятку

тормоза/сцепления  и  переведите  её  в  положение  «включения»,  после  чего  запустите
мотоблок.

III.  Выбор и переключение передач
(1)  Для культивации в полевых условиях рекомендуется выбирать передачу I или передачу II,

поскольку  работа  на  более  высоких  передачах  может  привести  к  перегрузке  трактора,  что
чревато значительным сокращением его эксплуатационного ресурса.

(2)  Передачи III и IV предпочтительно  использовать  для  более  тяжёлых  работ  с  повышенной

нагрузкой или транспортировки по неровной местности или бездорожью. Передачи V и VI
наиболее подходят для транспортировки в нормальных условиях.

(3)  При  переключении  на  высокоскоростную  передачу,  вначале  отключите  муфту  сцепления,

после чего переведите в требуемое положение рычаг переключения скоростей и активируйте
необходимую передачу.
