Мотоблок Zirka LX 1090D. Руководство - часть 3

~ 9 ~

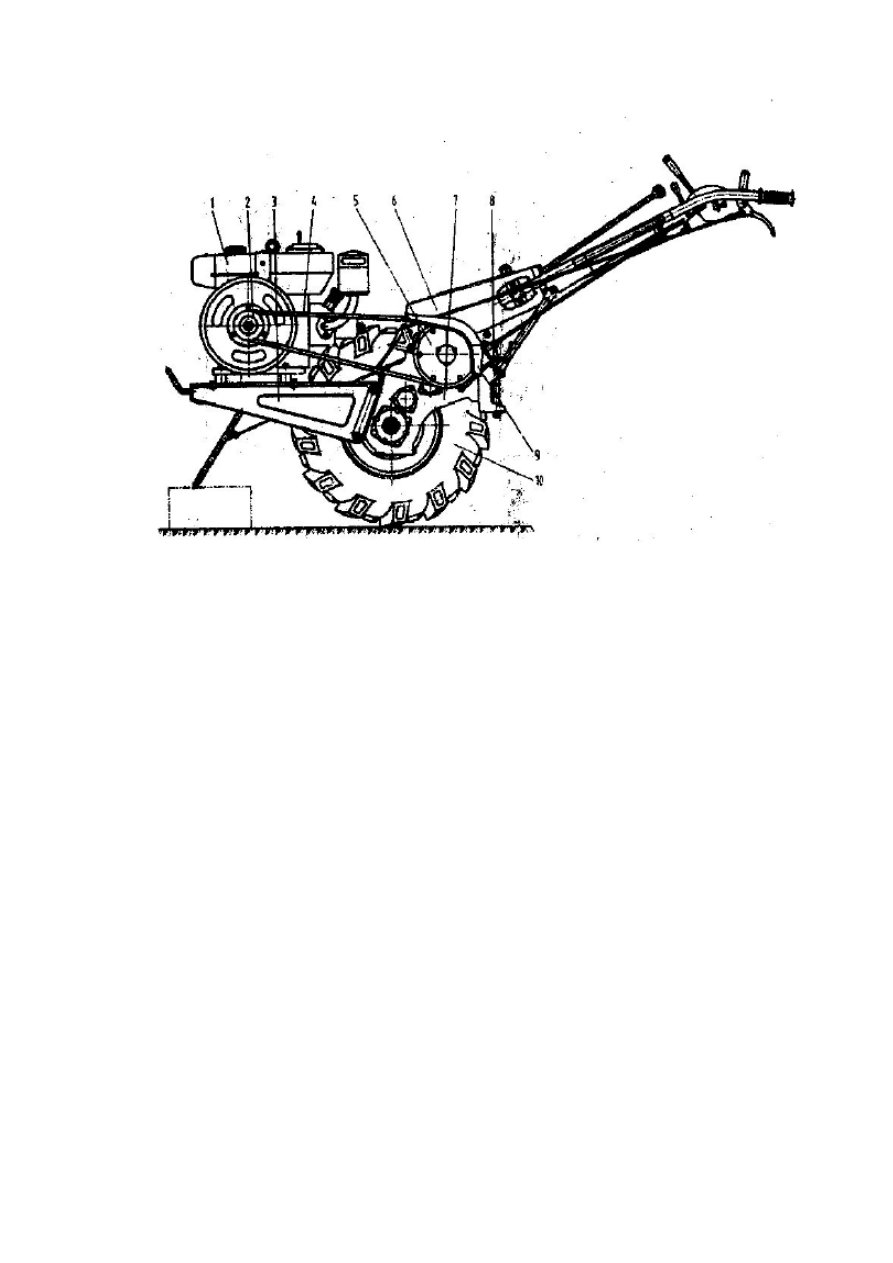

Рис. 1 Внешний вид и основные детали модели LX 1090D

1. Дизельный двигатель 2. Шкив ремённой передачи в сборе 3. Рама в сборе 4. Клиновидный ремень
5. Муфта сцепления в сборе 6. Блок рулевого управления в сборе 8. Тяговая группа в сборе 9. Крышка
10. Приводное колесо в сборе






~ 10 ~

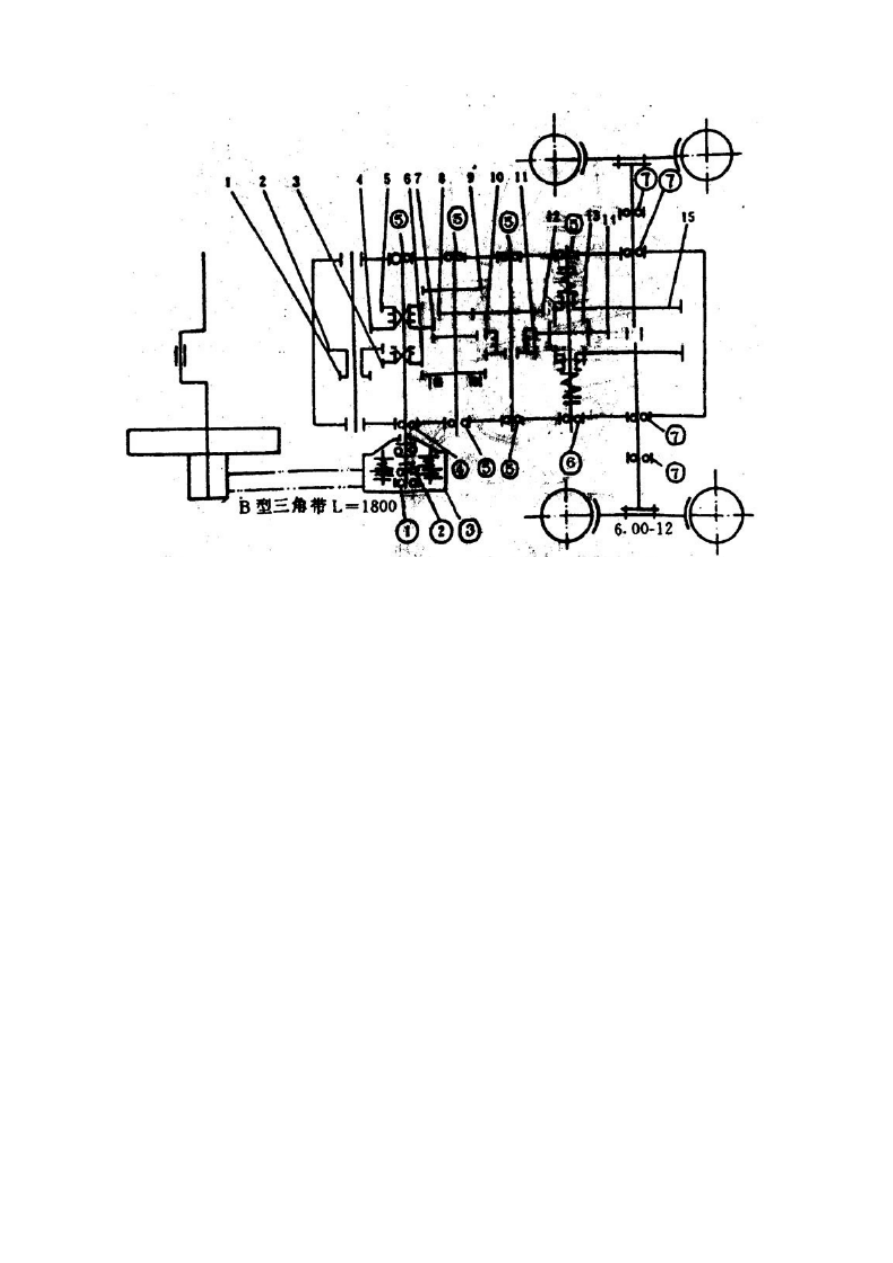

Рис. 2 Схема системы трансмиссии: B – ремень; L (длина) – 1800






~ 11 ~





№

1

2

3

4

5

6

7

8

9

10  11  12  13  14  15

Количество зубцов

зубчатого колёса

(ЗК)

20  26  16  29  22  43  31  20  38  26  15  49  15  47  51

Количество ЗК

1

1

1

1

1

1

1

1

1

1

1

1

2

1

2





№

(1)

(2)

(3)

(4)

(5)

(6)

(7)

Тип подшипника

60204

(GB278

– 89)

60106

(GB278

– 89)

688908

206

(GB276

– 89)

304

(GB276

– 89)

305

(GB276

– 89)

208

(GB276

– 89)

Количество

1

1

1

1

5

2

4



~ 12 ~



Глава II Основные технические характеристики



1.  Тип:

Приводного и прицепного типа

2.  Габариты (Д

× Ш × В) (мм):

2170

× 845 × 1150

3.  Дорожный просвет (мм):

210

4.  Профиль качения колес (мм)

680 ~ 740 (бесступенчатое регулирование)

5.  Конструкционный вес (кг):

230

6.  Эксплуатационный вес (кг):

340 (с маслом, водой, балластом и навесными
инструментами)

7.  Спецификация по шинам:

6,00 -12 (GB1192-82)

8.  Давление в шинах (кПа)



При работе в полевых условиях:

80 ~ 120 (0,8 ~ 1,2 кг фунт/см

2

)

При транспортировке:

140 ~ 200 (1,40 ~ 2,00 кг фунт/см

2

)

9.  Передачи и расчётное тяговое усилие





Передача

I

II

III

IV

V

VI

ЗI

ЗII

Скорость (км/ч)

1,75

2,72

4,40

7,09

11,03

17,82

1,35

5,45

Тяговое усилие (Н)

1600

1600

1600

1600

1616

956
