Мотоблок Zirka LX 1090D. Руководство - часть 4

~ 13 ~




10.  Частота вращения вала отбора

мощности (об./мин.)

11.  Тип соединения с двигателем:
12.  Номинальный погрузочный вес для

прицепа

13.  Балластная масса приводного колеса:
14.  Двигатель:


15.  Сцепление:



16.  Коробка передач:



17.  Конечная передача:



18.  Механизм рулевого управления:
19.  Тормоз:

20.  Приводное колесо:



21.  Объём смазочного масла в коробке

передач (л):

1176

Двумя частями клиновидного ремня B1800
500

60
Основные технические параметры указаны
в руководстве по эксплуатации дизельного
двигателя.
Однодисковое, сухого типа, с постоянным
сцеплением, фрикционного типа
Комбинированного типа (3 + 1)

× 2, с

приводом от цилиндрической шестерни
Одноступенчатая, прямозубая
цилиндрическая шестеренная передача
Блокируемый с поворотным хомутом.
Кольцевой формы с внутренними
колодками
Резиновая шина с шевронным рисунком
протектора 6,00-12
5 (тип ТАП 15)




~ 14 ~



Глава III Конструкция и принцип работы





I.

Муфта сцепления
На  мотоблоке  модели LX 1090D установлена  сухая  муфта  сцепления  фрикционного  типа

постоянного зацепления. Её конструкция показана на Рис. 3.

Муфта сцепления состоит из ведущей части и системы вывода из зацепления.
Функцией  муфты  сцепления  является  включение  и  отключение  привода  от  двигателя  к

коробке  передач  и  рабочему  механизму.  В  случае  внезапной  внешней  перегрузки  муфта
сцепления  проскальзывает,  предотвращая,  таким  образом,  повреждение  других  деталей  и
компонентов.

Когда рукоятка сцепления находится в положении «отключения», тяговый шток управления

муфтой  сцепления  обеспечивает  движение  соединительной  вилки  в  обратном  направлении,
оттягивая  храповую  муфту  и  позволяя  выжимному  подшипнику  смещаться  по  оси.  Выжимной
подшипник  надавливает  на  три  расцепляющих  рычага,  которые  поднимают  вверх  три
регулировочных  штока,  что  приводит  к  перемещению  нажимного  диска  вправо  и  вызывает
проскальзывание  на участке  между  нажимным  диском  и узлом  ведущего диска,  благодаря  чему
происходит  прекращение  передачи  усилия  и  обеспечивается  выключение  сцепления.  После
возврата рукоятки сцепления в исходное положение, три расцепляющих рычага перемещаются по
оси  в  противоположном  направлении,  и  нажимной  диск  давит  на  блок  ведущего  диска,  в
результате чего происходит сцепление и возобновляется передача усилия.

II.

Коробка передач
На мотоблоке модели LX 1090D установлена коробка передач (3 + 1)

× 2 комбинированного

типа с прямозубой цилиндрической шестеренной передачей. Её конструкция показана на Рис. 4, а
на Рис. 5 показан способ включения каждой зубчатой передачи.


~ 15 ~

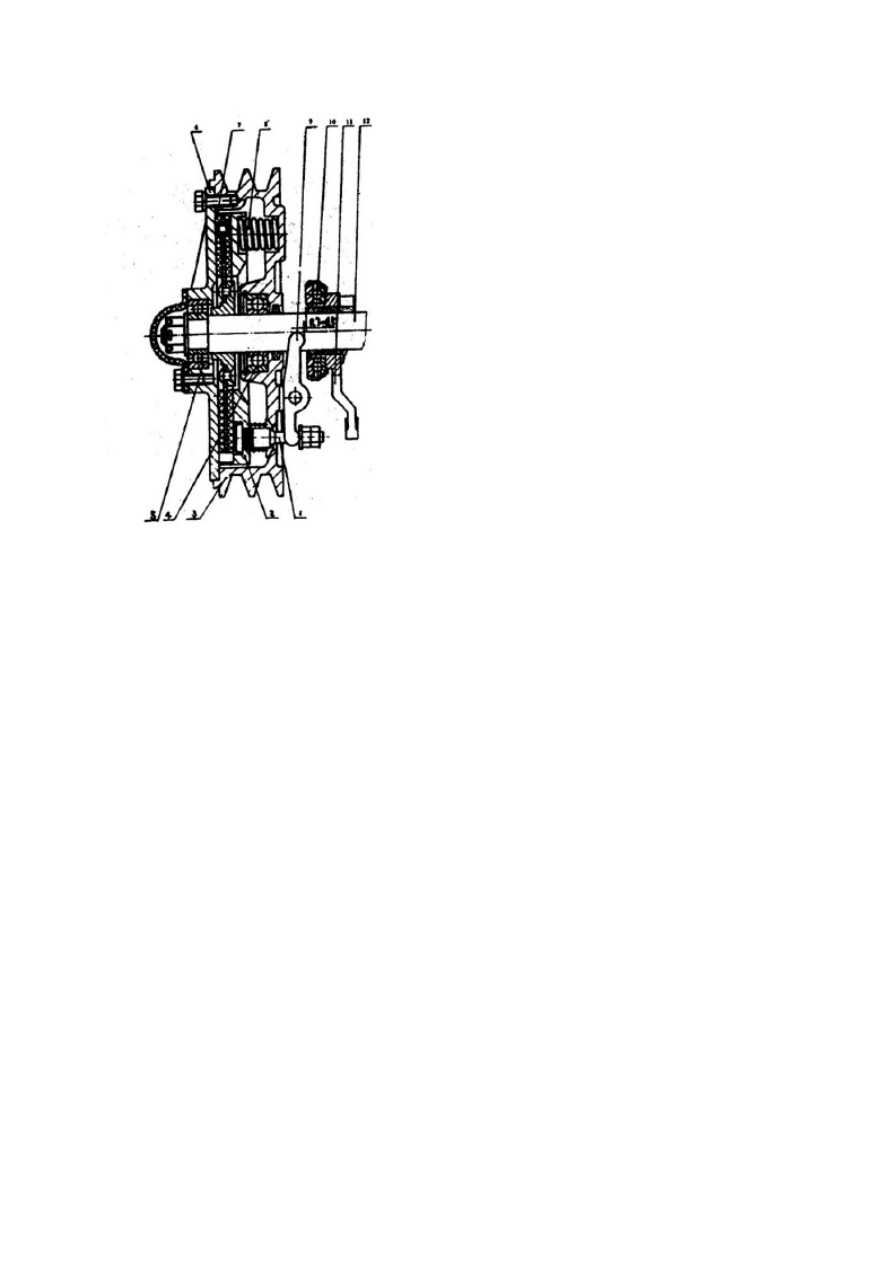

Рис. 3 Чертёж муфты сцепления в разрезе

1.  Регулировочные штоки
2.  Нажимной диск
3.  Ременной шкив
4.  Подшипник 60106
5.  Подшипник 60204
6.  Крышка
7.  Ведущий диск в сборе
8.  Пружина муфты сцепления
9.  Расцепляющий рычаг
10. Подшипник 688908
11. Храповая муфта
12. Первичный вал





~ 16 ~

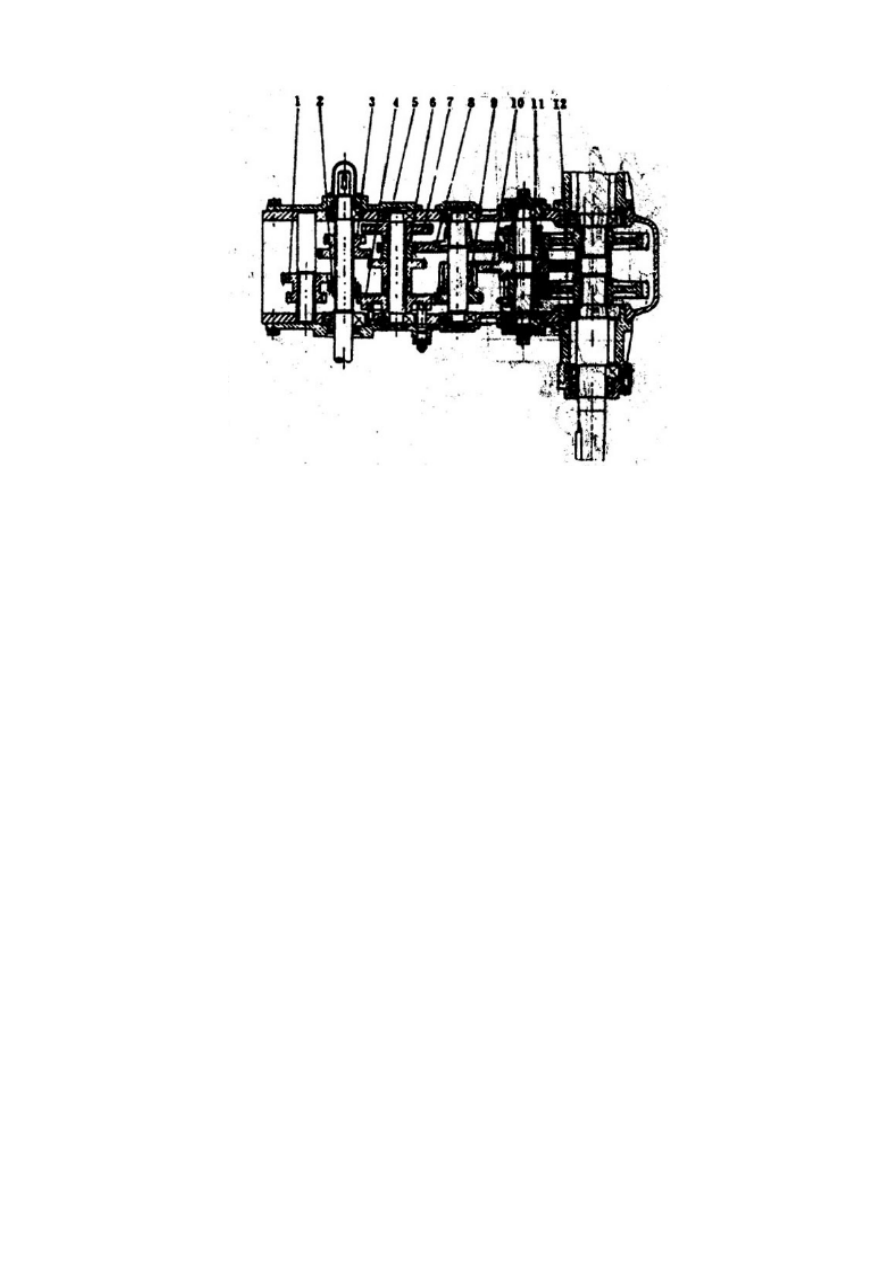

Рис. 4 Коробка передач

1. Зубчатое колесо обратного хода; 2. Ведущее зубчатое колесо, обратный ход и 1-я скорость; 3. Ведущее зубчатое
колесо, 2-я  и 3-я  скорость; 4. Ведомое  зубчатое  колесо, 1-я  скорость; 5. Ведомое  зубчатое  колесо, 3-я  скорость; 6.
Ведущее  зубчатое  колесо  замедления; 7. Ведомое  зубчатое  колесо, 2-я  скорость; 8. Ведомое  зубчатое  колесо
замедления; 9. Зубчатое  колесо  переключения  скоростей; 10. Центральное  зубчатое  колесо  коробки  передач; 11.
Зубчатое колесо рулевого механизма; 12. Ведущее зубчатое колесо
