Двигатель R175А, R175АN, R180, R180N. Руководство - часть 4



55

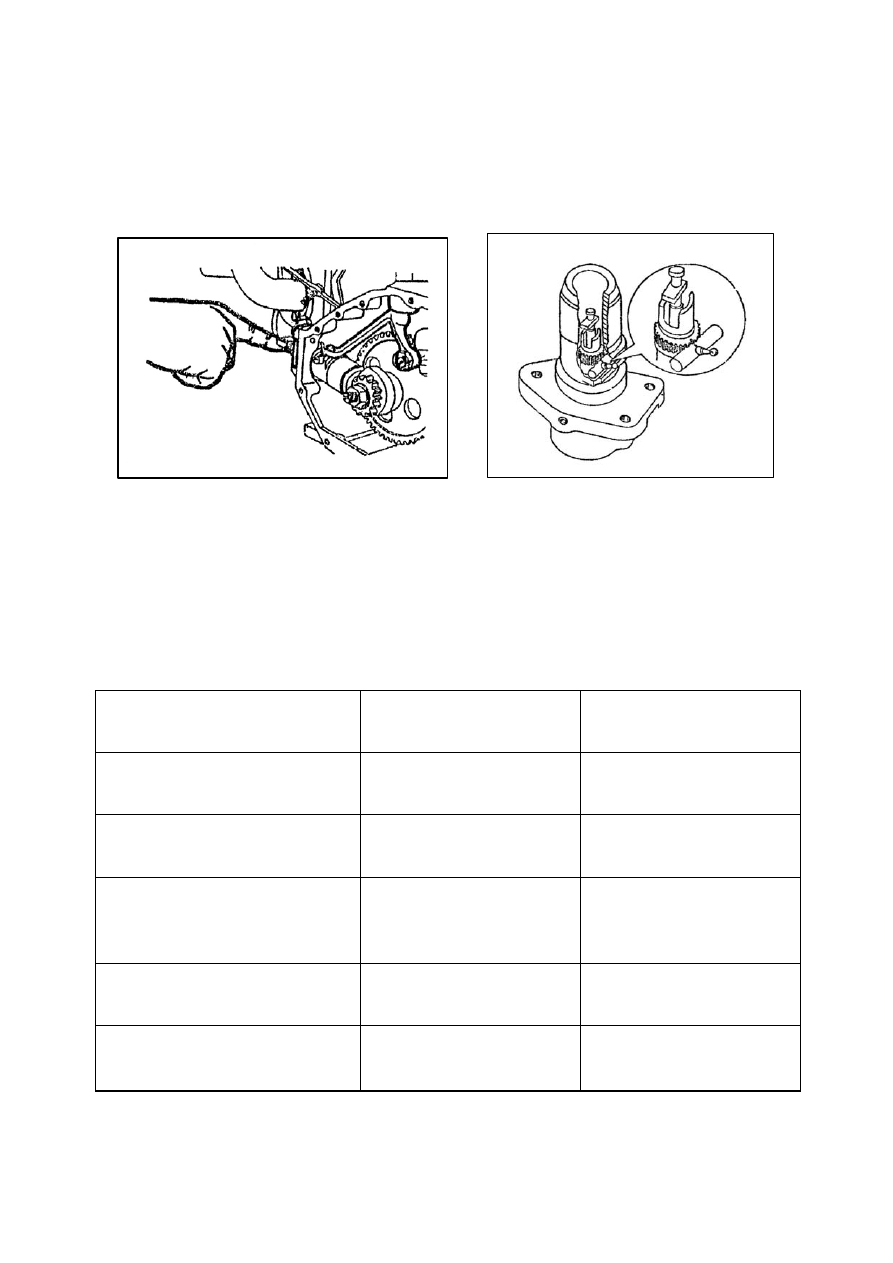

6.  При  установке  наклонной  направляющей  вилки  убедитесь,  что  шарик  на  раме

впрыскивающего  насоса  вставлен  в  паз  наклонной  направляющей  вилки,  а  задняя
часть рамы защищает корпус впрыскивающего насоса на 5~6 мм (Рис. 8.1).


При  установке  впрыскивающего  насоса  после  снятия,  установочные  метки  на  штоке  и
регулировочным шестеренчатым кольцом/раме должны быть совмещены (Рис. 8.2).





7.  При установке  коробке  передач, плоская  часть  ведущей  шестерни  масляного  наноса

должна быть совмещена с пазом на лицевой стороне распределительного вала.


8.  Болты  и  гайки  должны  быть  затянуты  в  соответствии  с  вращающими  моментами,

приведенными ниже.




Название болта/гайки





Вращающий момеит

Нхм (кгсхм)



Примечание





Штифт головки цилиндра

(М12)



78,5

(8)






Гайка головки цилиндра

(М12х1,25)



117,7~147,1

(12~15)






Гайка соединительной

штанги

(М10х1,25)



49~58,9

(5~6)



Стопорится

контровочной шайбой



Уравновешивающий болт

(М10х1,25)



58,9~68,5

(6~7)



Стопорится

контровочной шайбой



Гайка маховика

(М36х2)



255~295

(26~30)



Стопорится

контровочной шайбой







Рис. 8.1

Рис. 8.2



56

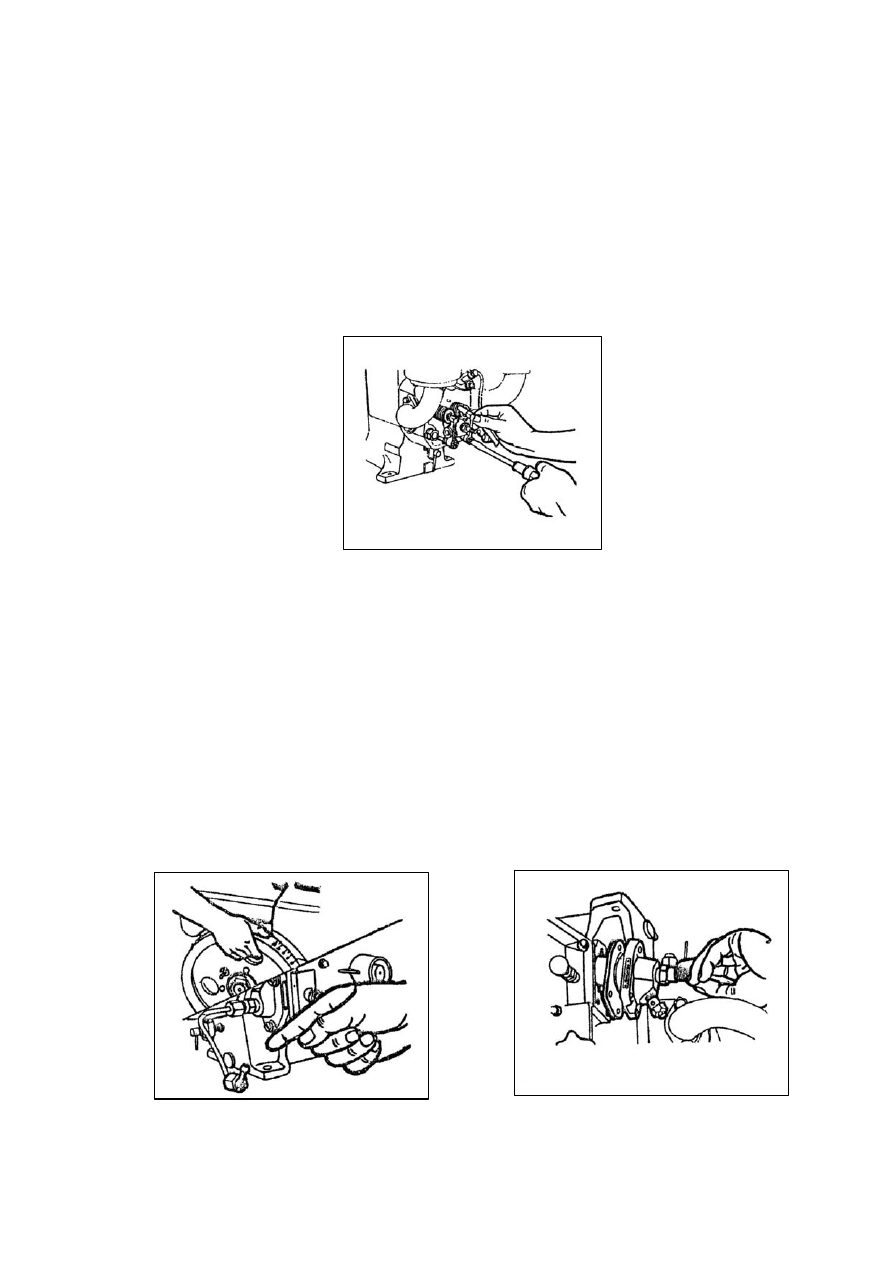

В. Регулировка двигателя

1.  Регулировка зазора клапанов

Снимите  крышку  головки  цилиндра,  поворачивайте  маховик  до  тех  пор,  пока  и
впускающий и выпускающий клапана не будут закрыты. Ослабьте контровочную гайку на
качающем  рычаге  и  поверните  регулировочный  винт.  После  этого  вставьте
калибровочный  щуп  между  штоком  клапана  и  качающим  рычагом;  вкручивайте
регулировочный  винт  до  тех  пор,  пока  калибровочный  щуп  не  будет  легко  выходить.
После этого затяните контровочную гайку.
Зазор клапана составит 0,15~0,25 мм (Рис. 9).















Рис. 9


2.  Регулировка впрыска


(1) Аккуратно  поворачивайте  маховик  в  рабочем  направлении  вращения  до  тех  пор,

пока  топливо  не  начнет  вытекать  из  открытого  конца  топливной  магистрали;
проверьте,  совпадает  ли  метка  на  бачке  с  меткой  на  краю  маховика  в  пределах
20~24°  от  верхней  мертвой  точки.  В  случае  несовпадения  требуется  регулировка
(Рис. 10).



(2) Открутите  три  болта,  фиксирующие  выпрыскивающий  насос,  и  снимите  насос.

После этого отрегулируйте впрыск топлива, увеличив количество регулировочных
шайб. Обычно, добавление или снятие одной регулировочной шайбы толщиной 0,1
мм приводит к опережению или задержке впрыска на 1° (Рис. 11).

















Рис. 10

Рис. 11



57

Рис. 12

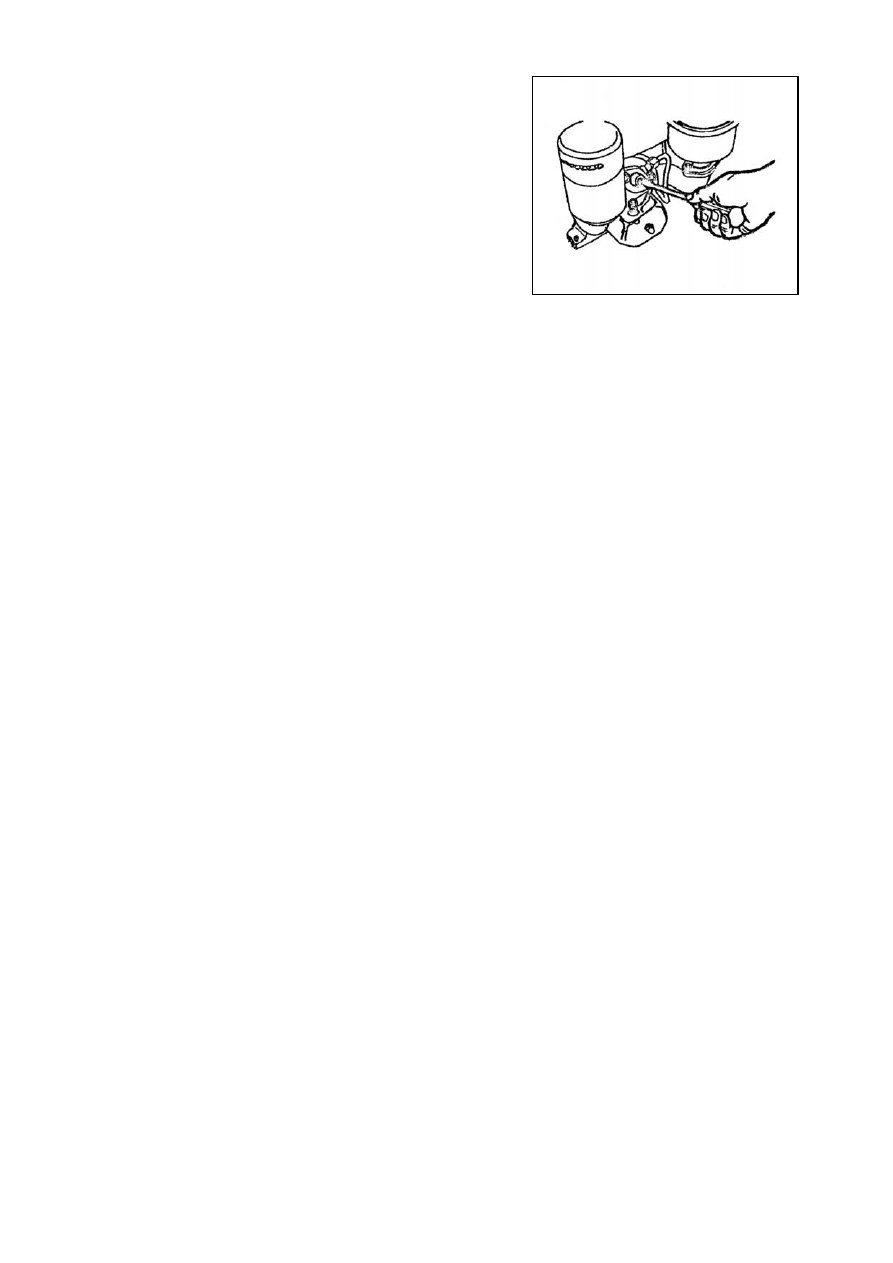

3.  Регулировка давления впрыска

Открутите  гайку  с  верхней  части  инжектора  и
отрегулируйте давление, поворачивая и регулируя
винт  при  помощи  отвертки.  При  вкручивании
винта  давление  понизится,  и  наоборот,  давление
повысится при выкручивании винта (Рис. 12).



















































58

Раздел 5 — Техобслуживание двигателя


Для  обеспечения  нормальной  надежной  эксплуатации  двигателя,  уменьшения  износа  и
увеличения  срока  службы  двигателя  и  его  комплектующих,  должно  проводиться
регулярное  техническое  обслуживание  двигателя.  Техническое  обслуживание  может
подразделяться  на  повседневное  техобслуживание,  техобслуживание  первого  класса
(через  каждые 50 часов  работы)  и  техобслуживание  второго  класса  (через  каждые 500
часов работы).

А. Повседневное техобслуживание

1.  Проверьте  уровень  топлива,  смазочного  масла  и  охлаждающей  воды,  своевременно

доливайте.

2.  Проверьте на предмет утечек. Любая утечка топлива, масла или воздуха должна быть

устранена.

3.  Часто протирайте чистой тряпкой поверхность двигателя от масляных пятен и пыли.
4.  Своевременно устраняйте любые проблемы и неисправности.

В. Техобслуживание первого класса (через каждые 50 часов работы)

В  дополнение  к  работам,  перечисленным  выше  в  пункте  «Повседневное
техобслуживание», необходимо сделать следующее:

1.  Полностью  слейте  смазочное  масло  из  блока  цилиндра,  промойте  блок  цилиндра

топливом. Это должно быть сделано пока двигатель все еще теплый после работы.

2.  Снимите  масляный  фильтр  и  промойте  его  топливом,  чтобы  смыть  грязь,

собравшуюся на сетке фильтра.

3.  Снимите  крышку  воздушного  фильтра,  выньте  бумажный  фильтрующий  элемент  и

удалите  пыль  и  грязь,  осевшую  на  нем.  Замените  элемент,  если  он  поврежден.
Вымойте  фильтрующий  элемент  и  масляный  поддон  масляно-воздушного  фильтра
жидким  топливом,  после  чего  долейте  нового  смазочного  масла  до  требуемого
уровня.

4.  Проверьте, надежно ли затянуты болты крепления шкива и анкерные болты.

С. Техобслуживание второго класса (через каждые 500 часов работы)

В дополнение к работам, перечисленным выше в пункте «Техобслуживание первого
класса», необходимо сделать следующее:

1.  Проверьте и отрегулируйте зазоры впускного и выпускного клапанов.
2.  Проверьте распыление форсунки. При необходимости, промойте ее и отрегулируйте

давление впрыска.

3.  Проверьте герметичность клапанов и гнезд клапанов, доведите их, если требуется.
4.  Проверьте степень затянутости гаек  головки цилиндра,  болтов соединительных

штанг,  гайки маховика и балансировочных болтов.

5.  Удалите накипь и осадок, накопившиеся в водяной рубашке головки цилиндра и в

блоке цилиндра.

6.  Снимите соединительную штангу поршня. Проверьте щели в поршневых кольцах,

удалите углеродистую накипь с головки поршня и из пазов колец.

7.  Проверьте сальник коленчатого вала. Замените его в случае износа или повреждения

его кромки.

8.  Следующие работы должны выполняться каждые 1000 часов работы двигателя:
