Двигатель R175А, R175АN, R180, R180N. Руководство - часть 2



47

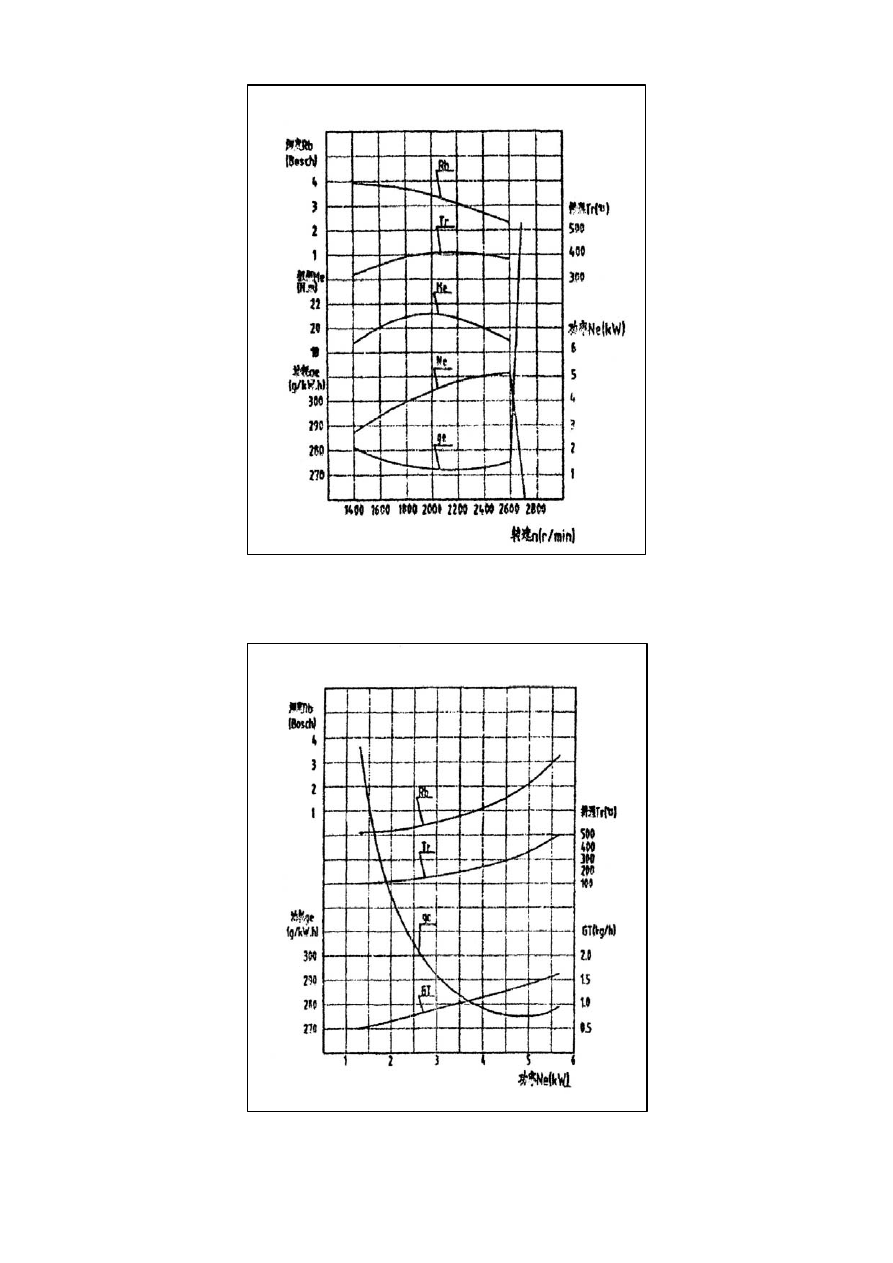

R180  ДИАГРАММА НАГРУЗОК






























R180  ДИАГРАММА РЕГУЛЯТОРА СКОРОСТИ



48

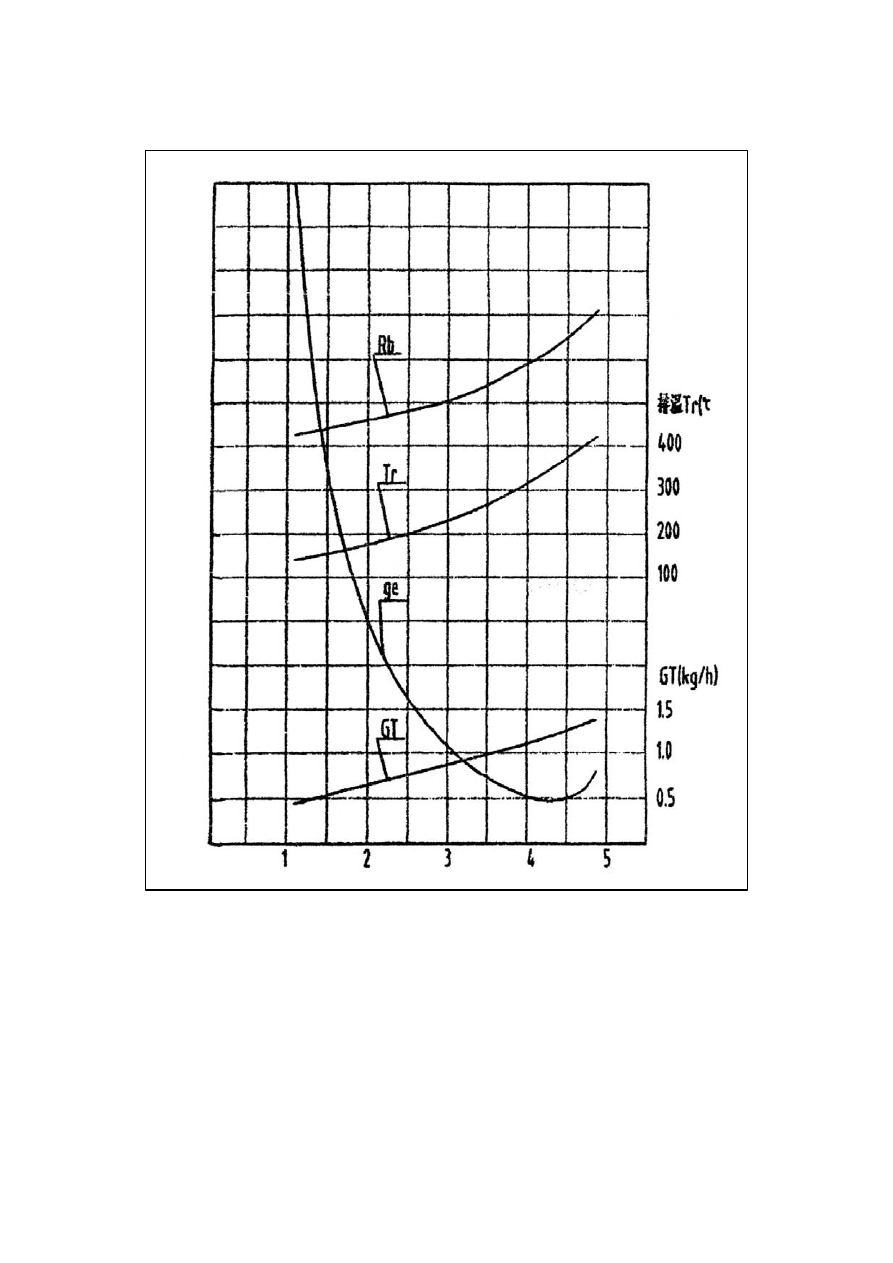

R175А  ДИАГРАММА НАГРУЗОК













49

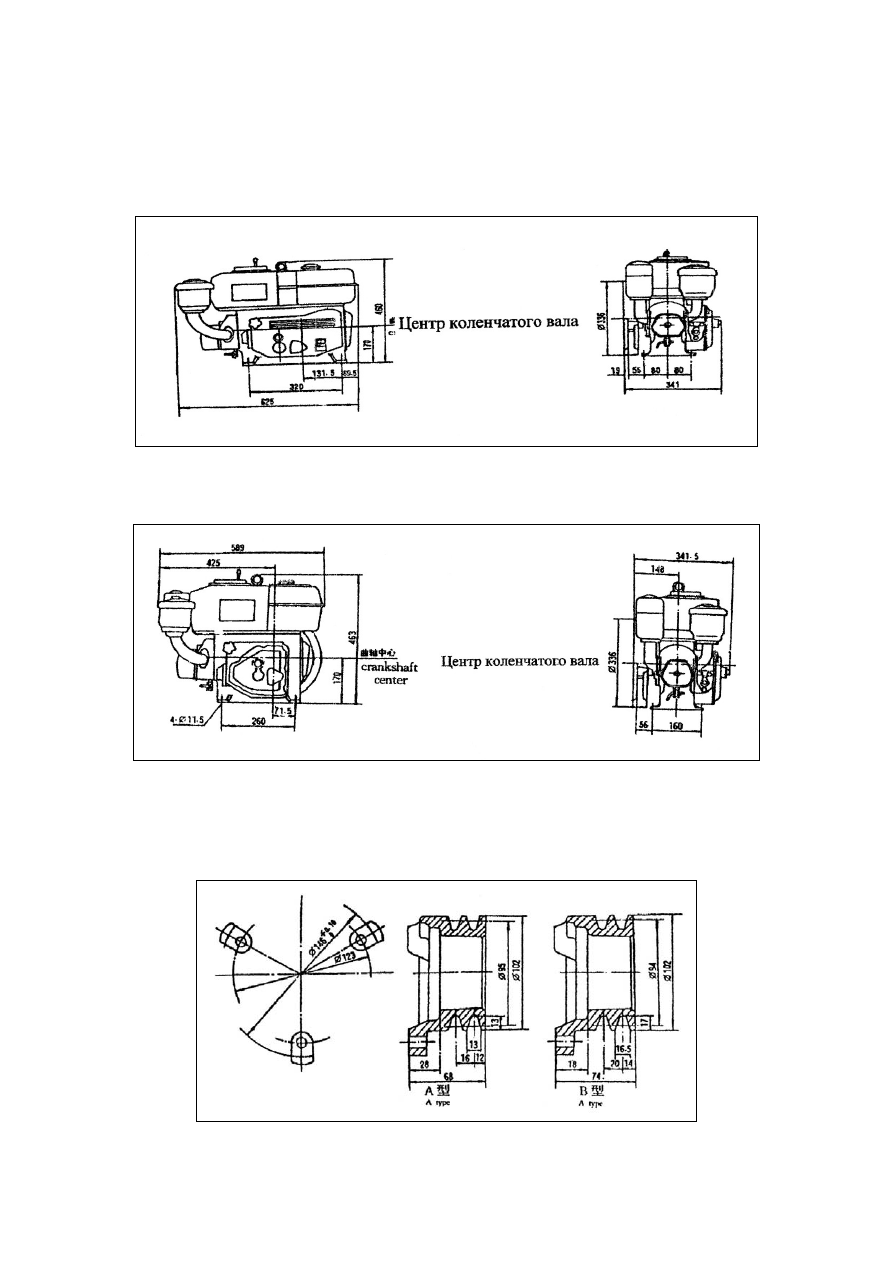

Раздел 2 — Габаритные и установочные размеры
                     Размеры съемных соединителей
                     Технические характеристики шкива


1.   Габаритные и установочные размеры







Габаритные и установочные размеры дизельного двигателя R180








Габаритные и установочные размеры дизельного двигателя R175A




2.   Размеры съемных соединителей, характеристики шкива






Структура приводного шкива, установочные размеры



50

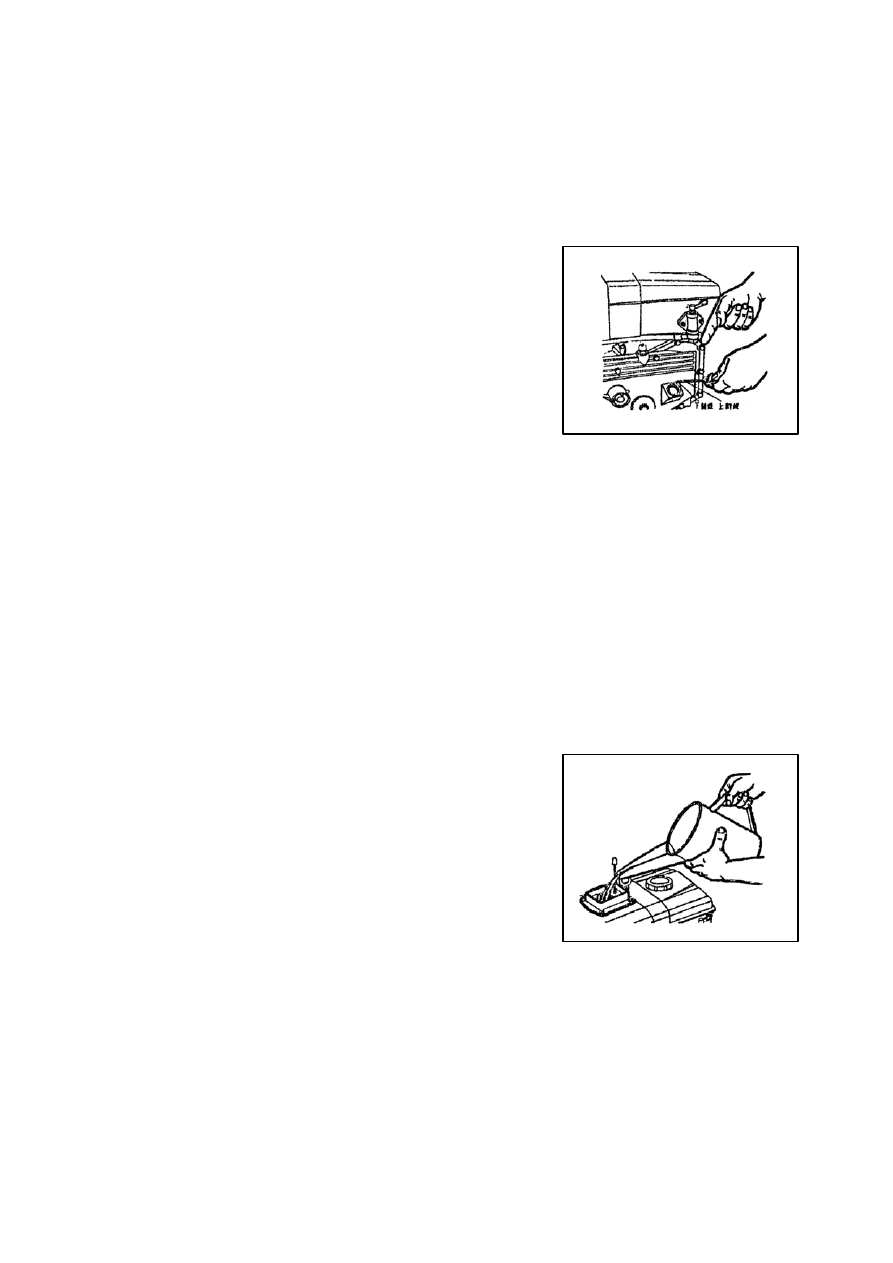

рис.1



рис.2



Раздел 3 - Эксплуатация и вопросы технической безопасности, связанные с
двигателем



Часть 1 - ЭКСПЛУАТАЦИЯ


А. Подготовка к запуску

1.  Открутите крышку масляного фильтра (масляный

щуп),

налейте

внутрь

чистого

масла.

Рекомендуется  использовать  масло    класса  СС
15W40.


2.  Проверьте  масляным  щупом  уровень  масла.

Уровень  масла  должен  находиться    между
верхней    и    нижней    отметкой    щупа  (рис.1).
Уровень масла выше верхней отметки приведет к
разогреву  масла  и  даже  к  выходу  двигателя  из-
под  контроля.  Уровень  масла  ниже  нижней
отметки

приведет

к

плавлению

корпусов

подшипников.  После  проверки  уровня  масла
затяните крышку масляного фильтра.


3.  Откройте  топливный  бак,  залейте  в  него  дизельное  топливо.  В  холодное  время  года

необходимо  использовать  специальное  зимнее  дизельное  топливо  или  использовать
зимние  присадки.  Перед  использованием  топливо  необходимо  отстоять  более 50
часов; используемые для отстаивания емкости должны быть чистыми.


4.  Приоткройте  вентиль  топливного  бака  или  вентиляционный  клапан  на  топливном

насосе,  чтобы  дать  возможность  выйти  воздуху,  который  может  находиться  в
системе, после чего затяните вентиль/клапан.


5.  При

помощи

воронки

наполните

бачок

охлаждающей  водой  до  уровня  всплытия
поплавка  (рис. 2). При  этом  необходимо  закрыть
сливной  вентиль.  В  качестве  охлаждающей  воды
рекомендуется  использовать  чистую  мягкую
воду,  например,  дождевую.  При  использовании
ключевой,  дождевой  или  другой  тяжелой  воды,
содержащей

повышенное

количество

минеральных

примесей,

воду

необходимо

умягчить  перед  использованием.  Кипячение  с
последующим  отстаиванием  является  наиболее
простым и удобным способом умягчения тяжелой
воды.  Также  рекомендуется  добавлять 20 грамм
негашеной извести (СаО) на 100 кг воды. Первый шаг — опустите негашеную известь
в  воду,  удалите  осадок  посредством  фильтрования,  после  этого  вылейте  раствор  в
воду, добавив 10 грамм соды (NаСО3), чтобы поспособствовать растворению. После
этих процедур тяжелая вода может использоваться в качестве охлаждающей воды.


6.  Переведите  ручку  регулятора  скорости  в  положение  «СТОП».  Переведите  рычаг

декомпрессии  и  додержите  его,  чтобы  ввести  в  действие  декомпрессионное
устройство,  вращайте  рукоятку  запуска  двигателя  до  тех  пор,  пока  не  поднимется
