300 советов по катерам, лодкам и моторам - часть 5

Рис. 4. Лодка в упрощенном

подъемнике

Рис. 5. Колесо на транце

лодки

Упрощенный вариант подъемника

Такой подъемник изготовляют в виде козел (рис. 4).

Подъемные стропы одними концами крепят за четыре

обушка, надежно приклепанных к бортам лодки, а дру-

гими — к балке, которая может быть поднята одним тро-

сом с помощью лебедки. Стойки следует облицевать мяг-

кими кранцами (например, кусками пожарного шланга,

набитыми ветошью), чтобы лодка не царапалась о них

бортами.

12

Колесо на транце

Для легкой лодки не нужно ни слипа, ни подъемника.

Колесо от мотороллера, прикрепленное на струбцинах

к транцу, позволит вытащить ее на берег и довезти до

места постоянного хранения (рис. 5). Большая часть веса

лодки приходится на колесо, так что буксировать ее можно

за носовую ручку.

13

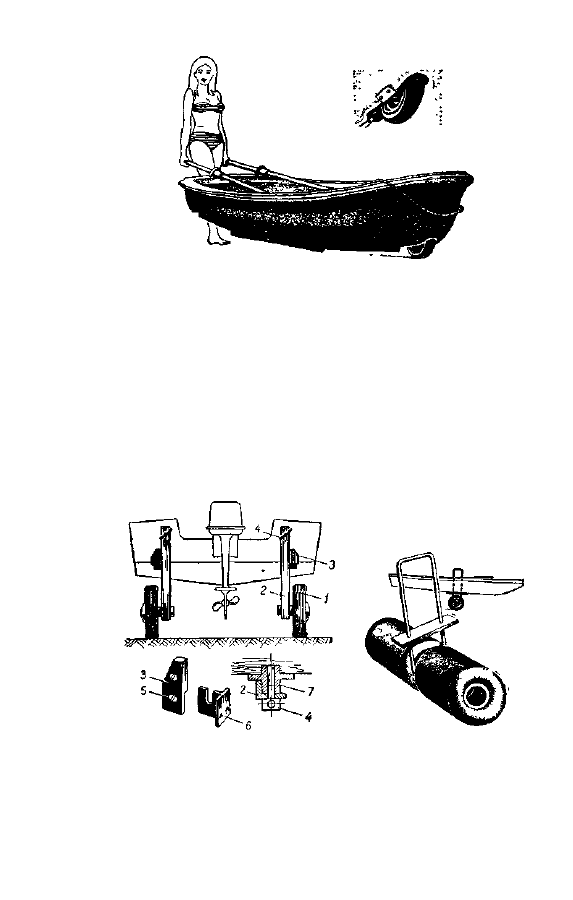

Лодка-тачка

Изобретательные конструкторы предусмотрели уста-

новку небольшого постоянного колеса на форштевне пласт-

массового тузика. Весла вставляются лопастями под носо-

вую банку, а уключины — в специальные гнезда на транце.

Получается очень удобная и устойчивая тачка (рис. 6).

Лодку в таком виде можно спускать в воду и перевозить

по берегу.

21

tf

Рис. 6. Лодка-тачка

Лодка на двух колесах

Для лодки с подвесным мотором удобнее приспособить

два колеса (рис. 7), чтобы вывозить ее из воды (или, наобо-

рот, спускать), не снимая мотора. Колеса / крепят к транцу

таким образом, чтобы стойки 2 не могли поворачиваться

ни в продольном, ни в поперечном направлении. При под-

веске колеса сначала зацепляют,, нижний замок 3, затем

завинчивают в гнездо 7 транца верхний болт 4. Стойка

может быть сделана из угольника 40x40. Планка 6 кре-

пится к стойке 2, винт 5 проходит сквозь транец и фикси-

рует планку от перемещений вверх и вбок. Стойки с коле-

сами не занимают много

места, их можно взять

с собой в плавание.

Рис. 7. Два колеса на транце

22

Рис. 8. Тележка

для швертбота

На лодках, имеющих вес более 150 кгс, колеса лучше

крепить по бортам так, чтобы усилие, необходимое для

поддержания лодки за носовую ручку, не превышало

50 кгс.

Простая тележка для швертбота

За рубежом подобные тележки с надувными резино-

выми катками широко используются для спуска неболь-

ших швертботов на воду и для их перевозки по территории

яхт-клуба (рис. 8). Тележка имеет раму из тонкой прочной

трубы с ограничительной планкой, на которую опирается

киль швертбота, когда рама вставлена в швертовый коло-

дец. Можно сделать подобную тележку и с жесткими ко-

лесами; они должна иметь достаточную ширину и диаметр,

чтобы тележкой можно было пользоваться на песке или

вязком грунте. Тележка должна обладать небольшой пла-

вучестью.

16

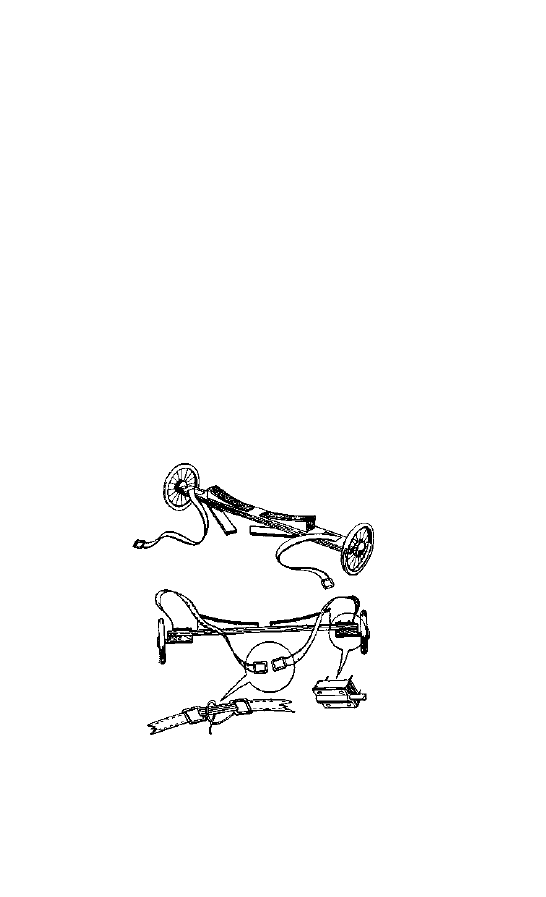

Еще одна универсальная тележка

Изготовляют такую тележку из деревянного бруса

сечением 60x90 мм и длиной, равной ширине лодки

(рис. 9). К брусу прикрепляют полуоси колес, каждую

Рис. 9. Универсальная тележка

17

23

двумя—четырьмя болтами Мб. В зависимости от веса

лодки можно использовать колеса от детского велосипеда,

мотороллера и т. п. К брусу также прикрепляют поворот-

ные стрелы-бруски; они создают правильное положение

тележки (кильблоком вверх), когда она подводится под

лодку. После закрепления лодки на тележке, стрелы под-

водят под основной брус.

Сверху на брус по обводу днища лодки набивают

клинья, имеющие мягкую обшивку, и два ременных стропа

с серьгами для крепления к лодке. Положение тележки

по длине лодки выбирают таким образом, чтобы требова-

лось лишь небольшое усилие для поддержания ее за фор-

штевень, а строп не мог сползти в более узкое место. Строп

обтягивают втугую с помощью тонкого шнура, несколько

раз пропущенного через серьги.

18

Что можно сделать из футбольных камер

Для вытаскивания легких лодок на берег можно при-

менить надувные катки из футбольных камер (рис. 10).

Два таких катка позволяют легко перемещать лодку по

берегу. Надувные катки служат также как спасательное

средство. У стенки или причала их можно повесить ча

борт — получаются хорошие кранцы. Для рыбаков это

неплохие буи, а если на камеру надеть наволочку, то ее

можно использовать и в качестве подушки. Надувные

катки незаменимы для туристов-водномоторников и бай-

дарочников, маршруты которых

пролегают по рекам, где встре-

чаются волоки.

Для кранцев шьется чехол

из брезента или парусины с та-

ким расчетом, чтобы вчутри

с некоторым натягом размеща-

лись три камеры. Один торец

чехла усиливают двумя слоями

брезента или дермантина, как

у футбольного мяча, и на нем

делается шнуровка. Все швы

нужно прострочить крепкими

ниткамидвараза.Собоихторцов

пришивают брезентовые ручки.

Рис. 10. Катки и кранцы

из футбольных камер

24
