Функция АБД (автоматического блокирования открытия дверей).

Для  исключения  случаев  ошибочного  открытия  дверей  поезда  с  противоположной  стороны  платформы
система  АСНП-М  дополнена  блоком  БКД  (блок  контроля  дверей),  который  производит  автоматическое
блокирование открытия дверей с выводом информации об этом на дисплей ПНМ.



Принцип работы.



При  следовании  поезда  по  перегону
режим  блокирования  открытия  дверей
включается  автоматически,  то  есть,
контакты к-1 и к-2 разомкнуты, так как
отсутствует

сигнал

с

ММС,

расположенного  на  станции.  На  дисплее
справа отображается информация  Бл.Л и
Бл.П.  Если  по  прибытию  поезда  на
станцию  от  станционного  ММС  (на
дисплее высвечивается *) получен сигнал
о расположении платформы слева, то на

дисплее  останется  надпись  Бл.П,  при  этом  контакты  к-1  замкнутся,  а  контакты  к-2  останутся
разомкнутыми, исключая возможность открытия дверей с правой стороны.



Если по прибытии поезда на станцию от станционного ММС (на дисплее высвечивается *) получен сигнал
о  расположении  платформы  справа,  то  на  дисплее  останется  надпись  Бл.Л,  при  этом  контакты  к-2
замкнутся, а контакты к-1 останутся разомкнутыми, исключая возможность открытия левых дверей.



Режим блокирования открытия дверей автоматически снимается и замыкаются контакты к-1 и к-2:





при отправлении поезда на под оборот





при любой стоянке поезда более 8 секунд, в том числе и при нахождении в депо.



Действия машиниста при неисправности устройства АБД.







Если  на  дисплее  ПНМ-6  нет  информации  Бл.Л  или  Бл.П,  то  прежде  чем  распломбировать  и
отключить ВБД необходимо выполнить требования Инструкции И-016 по выходу из случая «Не
открываются двери всего поезда».





Если сработал А48 и не восстанавливается, или на дисплее не гаснет сообщение о блокировании
дверей (Бл.Л или Бл.П), то для открытия дверей необходимо распломбировать и отключить ВБД
(расположен на задней перегородке кабины справа от машиниста), либо подождать 8 секунд.





После  устранения  неисправности  доложить  об  этом  ДЦХ  и  вызвать  на  состав  ТЧМ,  продолжив
работу на линии.





Если двери не открылись и после отключения ВБД, то необходимо открыть двери от КРУ.





При  обнаружении  сбоев  в  работе  АСНП  (выдача  неверной  информации,  распломбирование  ВБД)
машинист обязан по окончании смены написать донесение установленным порядком, а при постановке в
депо также сделать запись в книге ТУ-152 с обязательным указанием причины отключения ВБД.

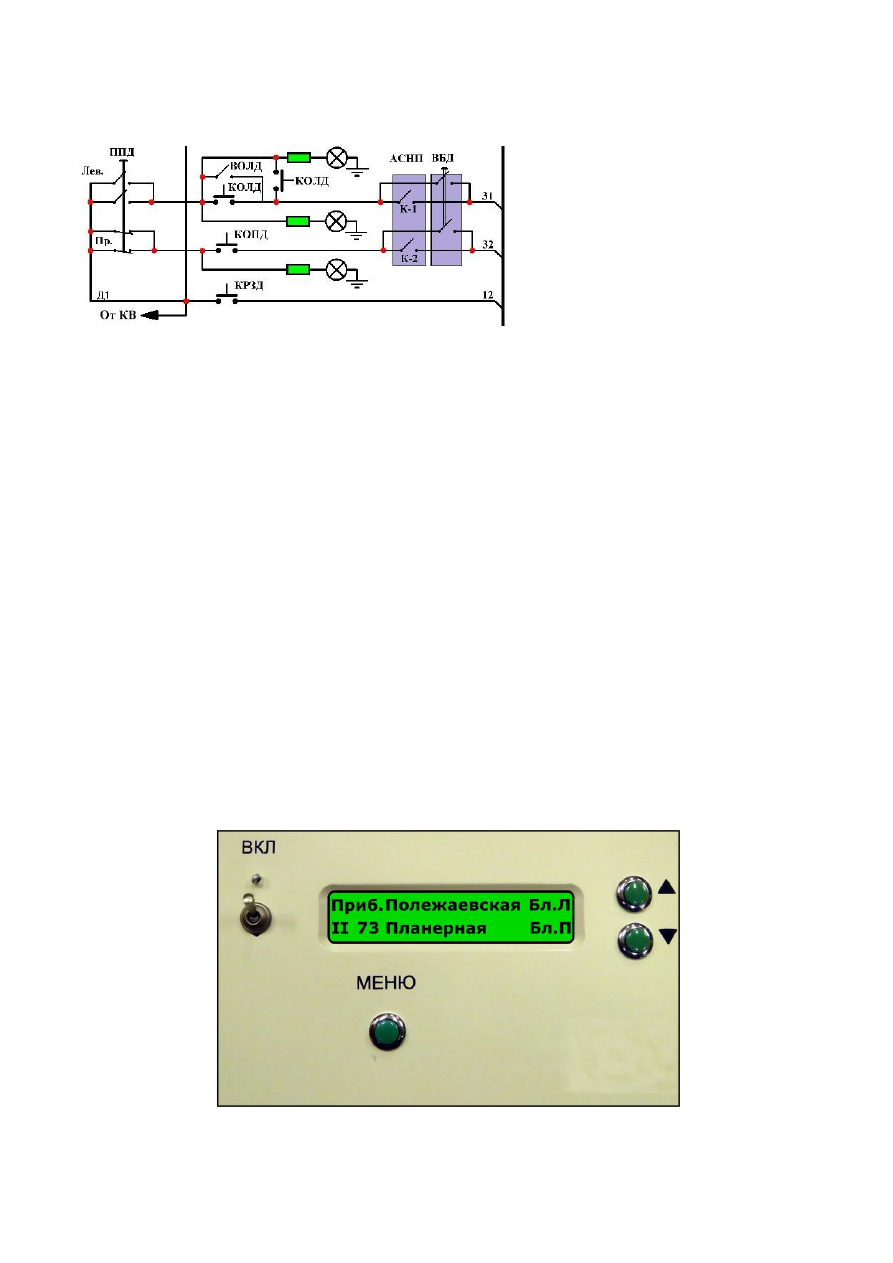

Рис.34  Пульт ПНМ-6.

(В некоторых депо пульт ПНМ-6 вмонтирован в 4-й блок пульта машиниста).





50

РПДП (регистратор параметров движения поезда).

Назначение.

Регистратор  параметров  движения  поезда  (РПДП-2)  предназначен  для  сбора,  обработки  и  накопления
информации  о  состоянии  сигналов,  поступающих  от  оборудования  поезда  метрополитена  с  фиксацией
текущего  календарного  времени.  Накопленная  информация  может  храниться  в  двух  накопителях:
основном и аварийном. РПДП Установлен в правом аппаратном отсеке (рис.13).


РПДП-2  обеспечивает  накопление  данных  о
состоянии

оборудования,

органов

управления  и  устройств  сигнализации
поезда,

хранение

этих

данных

в

энергонезависимых

запоминающих

устройствах  (накопителях)  с  фиксацией
текущего

календарного

времени.

Считывание  информации  из  накопителей
осуществляется  по  радиоканалу  с  помощью
модема  Radio  Ethernet  IEEE  801.11B.
Возможна

непосредственная

передача

данных с накопителя по интерфейсу Ethernet
IEEE  801.3  10  BASE-T  в  персональный
компьютер.  Разработчик  устройства  -  ООО
«Метроком-М».

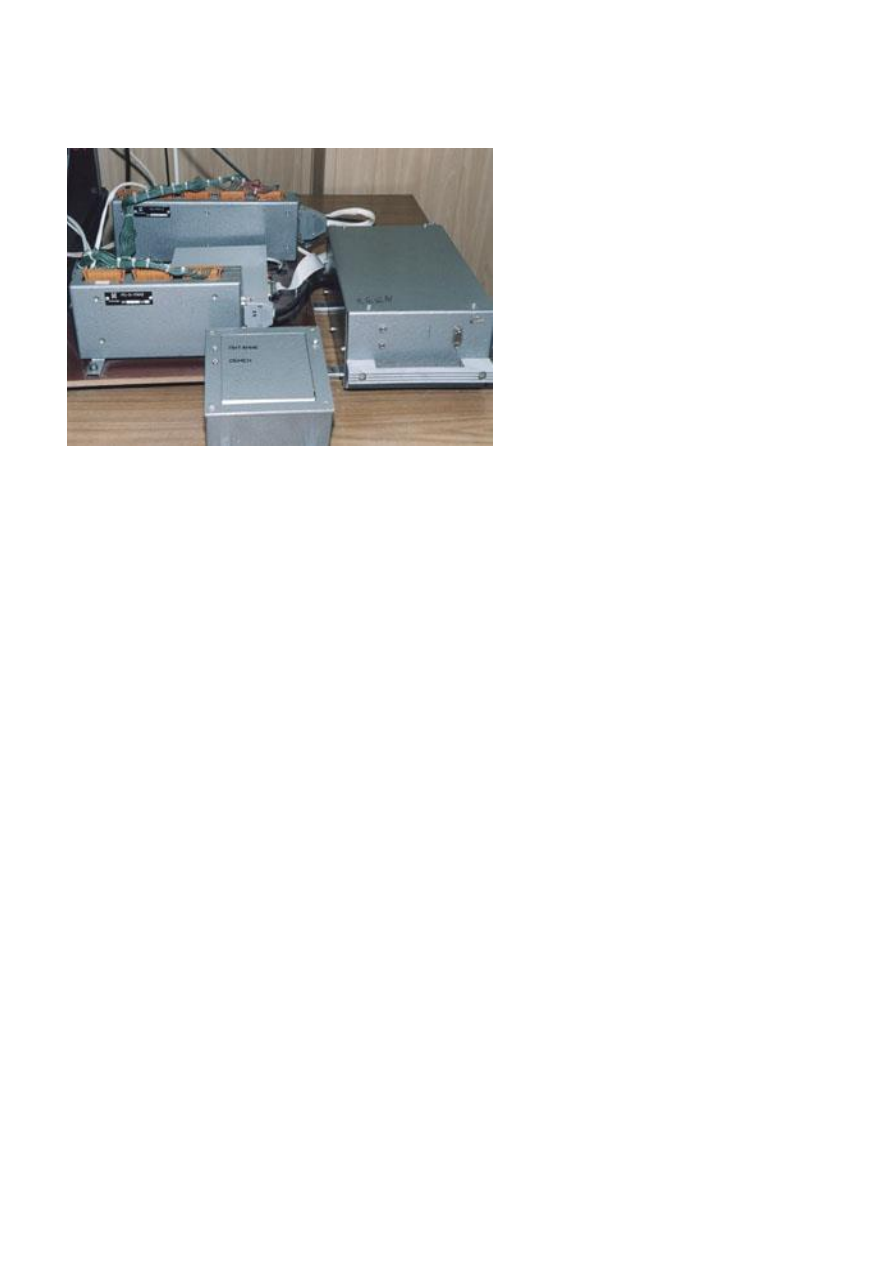

                     Рис.35  Комплект РПДП-2.



Общие сведения о принципе действия РПДП.

Напряжение  питания  +75  В  подается  на  блок  питания  и  связи,  находящийся  в  блоке  регистратора  (БР).
Блок питания и связи обеспечивает электропитание всего устройства.



Дискретные  и  аналоговые  входные  сигналы  с  уровнями  от  0  до  90  В  от  схемы  управления  вагоном
поступают на устройства согласования (УС1) и (УС2). Устройства согласования обеспечивают исключение
влияния устройства на состояние схемы управления вагоном, как в штатном режиме, так и в случае любых
его  повреждений.  Они  обеспечивают  также  нормализацию  сигналов,  подаваемых  на  платы  оптронной
развязки для их последующей обработки.



Сигналы от измерителя скорости (датчика скорости) подаются непосредственно на блок регистратора (БР).
К  нему  же  подключается  антенна,  устанавливаемая  на  крыше  или  лобовой  части  вагона.  Соединение
составных частей устройства осуществляется с помощью комплекта соединительных кабелей. Соединение
устройства со схемой вагона выполняется с помощью соединительных жгутов.



Расшифровка данных.

Программа  обработки  расшифрованной  информации  позволяет  находить  в  автоматическом  режиме
следующие нарушения в работе подвижного состава и локомотивных бригад:





превышение  допустимой  скорости  движения  поездов  (в  случае,  если  скорость,  полученная  от
измерителя скорости, превышает скорость разрешенную частотами АЛС);





движение с открытыми дверями (контроль проветривания подвижного состава, открытие дверей до
остановки поезда);





отключение устройств АРС;





срабатывание реле перегрузки;





случаи «ОЧ»;





неисправность контроллера машиниста;





движение под частоту «О»;





маневровая работа (случаи, когда управление осуществляется из хвостового вагона, выезд и заезд
из депо, скоростные режимы);





обнаружение случаев подковки подвижного состава (используются данные, снятые из головного и
хвостового  вагона.  Место  подковки  определяется  по  разнице  зафиксированных  скоростей  в
головном и хвостовом вагоне;





контроль  за  приемкой  состава  в  депо  и  на  линии  (проверка  аккумуляторных  батарей,  проверка
дверей, сбор схемы в тормоз);





контроль проведения ТО и ТР (проверка выполнения работ в депо).



Считывание  данных  осуществляется  по  радиоканалу,  что  позволяет  автоматически  осуществлять
считывание  данных  с  заходящих  поездов  без  участия  дежурного  инженера.  По  результатам  считывания
автоматически готовится сводка об отклонениях в работе подвижного состава.
* На вагонах 81-740 используется регистратор типа «Яуза-2».

51

Примеры использования данных РПДП при работе в депо.





Анализ  работы  машинистов  на  линии  и  при совершении  маневровых  передвижений  на  парковых
путях.





Использование  записей  случаев  сбоев  в  работе  подвижного  состава  для  проведения  технической
учебы.





Возможность  получения  данных  и  просмотр  непосредственно  на  вагоне  во  время  обкатки  для
обнаружения отклонений в работе вагона.





Анализ работы напольных устройств СЦБ.





Выявление случаев проезда станции без высадки пассажиров.





Выявление случаев проезда запрещающих показаний светофора.





Расследование случаев нарушений в работе поездных бригад при маневрах.





Определение положения главной рукоятки КВ, при котором произошло срабатывание РП.



Перспективы развития.





организация учета пробега вагонов по данным базы данных вагонов;





статистическая обработка нарушений в работе локомотивных бригад;





предупреждение отказов в работе подвижного состава;





создание  единой  централизованной  базы  по  парку  подвижного  состава  по  всем  депо,  с
возможностью статистической обработки и предоставлением отчетов по отказам и нарушениям.



Технические возможности.

   РПДП обеспечивает приём и регистрацию:





до 48 дискретных сигналов от оборудования поезда с уровнями от 0 до 12 В (регистрируется как
отсутствие  сигнала)  и  от  45  до  90  В  (регистрируется  как  наличие  сигнала)  при  входном
сопротивлении не менее 6,6 кОм





двух  сигналов  синусоидальной  формы  от  датчиков  скорости  с  частотой  от  20  Гц  до  495  Гц  и
амплитудой от 60 до 500 мВ при входном сопротивлении не менее 39 кОм





восьми  аналоговых  сигналов  напряжением  от  0  до  90  В  с  дискретностью  1  В  при  входном
сопротивлении не менее 100 кОм





текущего календарного времени от внутренних энергонезависимых часов при каждом включении
изделия и далее, примерно через каждые 2,5 минуты.





Устройство  обеспечивает  непрерывное  накопление  данных  в  объёме  16  Мб  для  основного
накопителя и 2 Мб - для аварийного накопителя.





Хранение информации в накопителях при отсутствии электропитания гарантируется в течение не
менее 100 суток.





Считывание  информации  из  накопителей  производится  при  помощи  программно-аппаратного
комплекса  со  скоростью  до  300  Кбит/с  из  основного  накопителя  и  со  скоростью  57600  бод  из
аварийного.





В  режиме  мониторинга  устройство  обеспечивает  вывод  на  персональный  компьютер  всей
обрабатываемой информации в реальном масштабе времени.



Технические  характеристики





Электропитание  устройства  осуществляется  от  источника  постоянного  тока  напряжением  75  В  с
отклонением от номинального значения до ± 15 В. Потребляемый ток - не более 0,6 А.





Средняя наработка на отказ, не менее 15000 часов.





Назначенный срок службы, не менее 10 лет.





Габаритные размеры изделия, не более - 250х130х372 мм.





Масса изделия, не более 10 кг.



Состав устройства.





блок регистратора БР;





устройство согласования УС1;





устройство согласования УС2;





антенна внешняя:





кабель высокочастотный;





комплект соединительных кабелей.

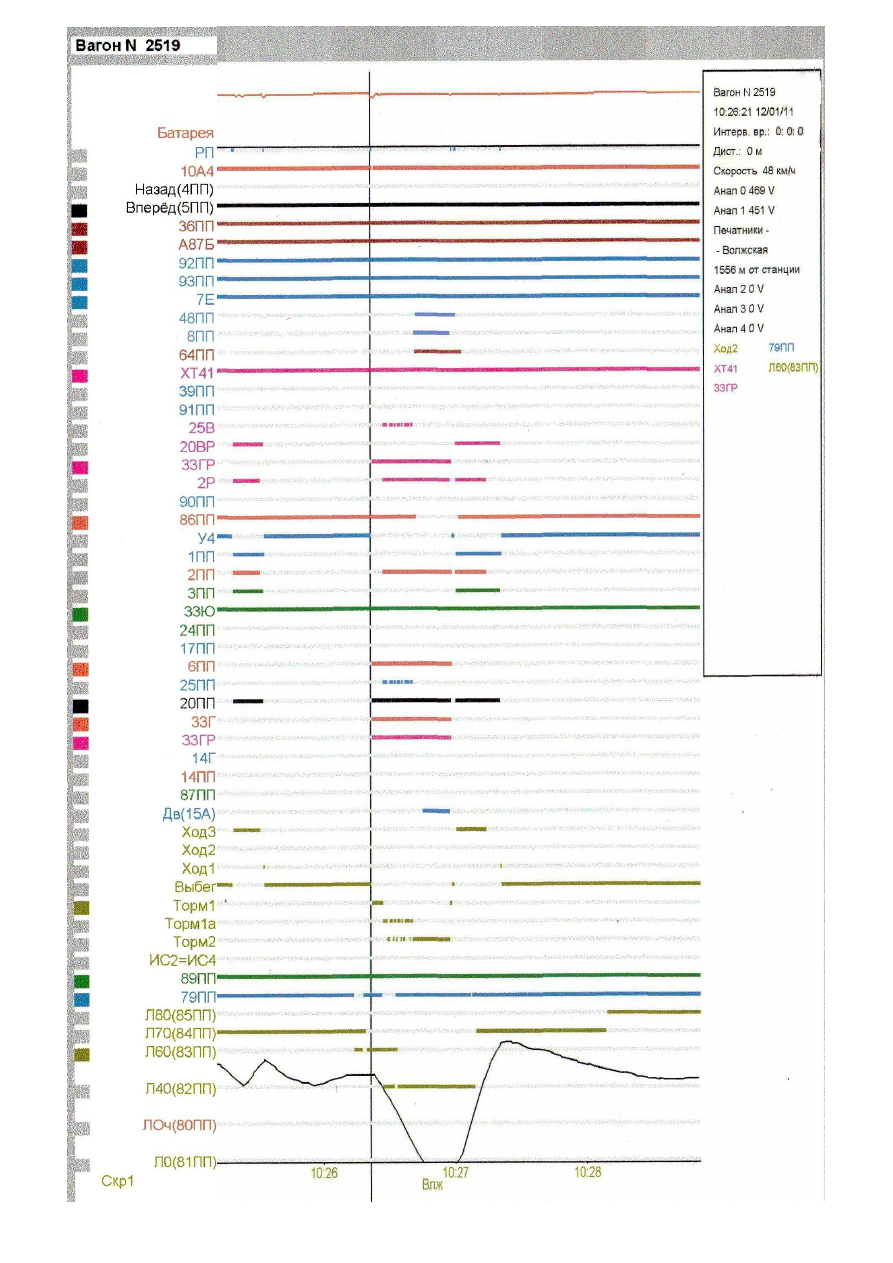

   Распечатка «бурограмы», участок Печатники - Волжская - Люблино 1 путь, АРС-Днепр (см. стр 54).
