86

При приемке состава в депо машинист должен обращать внимание (при

выключенном СТ) на длину видимой части оттормаживающего винта, которая должна
быть в пределах 120-125 мм, а хвостовик оттормаживающего винта должен выступать
своим торцом за задний торец корпуса блок-тормоза не более чем на 16-18 мм.
• разрыв резиновых уплотнительных манжет внутри поршня СТ и опорном дне, а
также манжеты с внешней стороны поршня, приводящий к дутью воздуха из задней части
блок-тормоза.
• разрыв трех уплотнительных манжет, отделяющих рабочую камеру стояночного
тормоза от рабочей камеры тормозного цилиндра. Данный случай неисправности является
наиболее опасным, т.к. давление воздуха НМ начинает поступать в смежный тормозной
цилиндр, а из него - во все остальные семь тормозных цилиндров. В зависимости от
величины разрыва давление воздуха в ТЦ по манометру может достигать значительных
величин, что в свою очередь может привести к заклиниванию колесных пар в движении.
Эта неисправность будет сопровождаться сильным дутьем воздуха из тормозной камеры
воздухораспределителя через открытый атмосферный канал, т.к. все восемь тормозных
цилиндров сообщаются с этой камерой напрямую, и в зависимости от режима работы
воздухораспределителя атмосферный клапан будет открыт изначально (при отпущенном
тормозе), или откроется при превышении давления воздуха в тормозной камере
относительно заданного (с прожимом режимной диафрагмы вниз). Данная неисправность
не может быть ликвидирована отключением воздухораспределителя с левой или правой
стороны состава.

При перекрытии уранов ТЦ и ОТЦ дутье воздуха через открытый атмосферный канал

воздухораспределителя прекратится, однако величина давления воздуха в тормозных
цилиндрах может существенно возрасти, т.к. теперь воздух из них будет выходить только

через атмосферное отверстие крана ТЦ диаметром 3 мм. Для выхода из данного случая
неисправности машинист должен включить стояночный тормоз на неисправном вагоне
путем перекрытия крана СТ. тогда из всех тормозных цилиндров воздух выйдет наружу
через открытый атмосферный канал воздухораспределителя и атмосферное отверстие
крана СТ, но останутся заторможенными первая и четвертая колесные пары вагона. В
этом случае скорость движения ограничивается до 10 км/ч, цепи управления на
неисправном вагоне необходимо держать (по возможности) в режиме тяги для снижения
вероятности заклинивания колесных пар.

• разрыв трубопровода НМ (или резинотканевого рукава), ведущего к стояночному

тормозу. При этом произойдет сработка стояночного тормоза на неисправном вагоне с
пополняемой или не пополняемой (в зависимости от величины разрыва) утечкой воздуха
из НМ. Дальнейшие действия машиниста по выходу из случая неисправности трактуются
инструкцией «И-015ТЭ».

87

50.Автостопная пневматика

51.Универсальный автоматический выключатель автостопа

(УАВА)

Предназначен для отключения электрической тяги при срабатывании срывного клапана, а так
же для принудительного отключения срывного клапана от ТМ.

1 Фиксатор
2 Заслонка

3 Толкатель
4 Скользящий контакт
5 Поршень
6 Кронштейн
7 Всасывающая трубка
8 Нагнетательная трубка
9 Клапан
10 Корпус
11 Упорка
12 Валик
13 Ручка

ТМ

СК

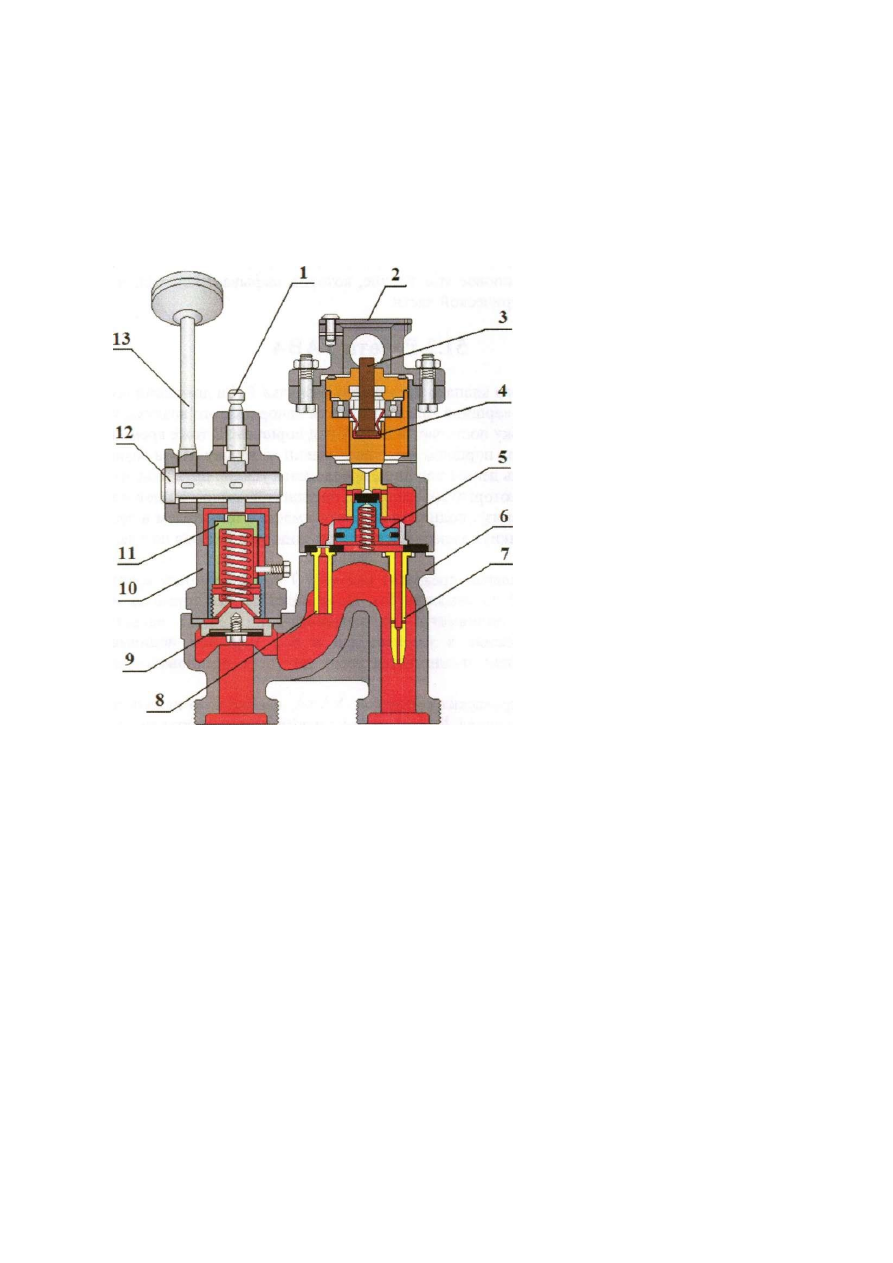

Рис.67. Универсальный автоматический выключатель автостопа

51.1.Устройство УАВА

УАВА состоит из чугунного основания 10, выключательной части и контактной части,
собранной в корпусе. Основание имеет два патрубка, к которым при помощи накидных
гаек присоединяют трубопроводы: к левому от ТМ, к правому от срывного клапана
автостопа. Внутри основания имеется коленообразный канал, в левой части он проходит
через седло (для посадки выключательного клапана). В правой части установлены две
трубки: нагнетательная с калиброванным отверстием 01,75мм и всасывающая с двумя
калиброванными отверстиями - горизонтальным 01,5мм и вертикальным (в конце
трубки) 0 2мм.

Внутри корпуса выключательной части помещен выключательный клапан, который
состоит из большого стакана, вставленного в него малого стакана, внутри которого
помещается пружина. В большой стакан снизу ввинчивается обойма 9 с резиновым
уплотнительным кольцом.
В отверстии верхней части корпуса вставлен валик, с эксцентриком , ручка управления и
контрольный стержень, фиксирующий эксцентрик и ручку управления во включенном
верхнем положении.

88

В корпусе контактной части собран контактный узел, состоящий из текстолитовой
панели с двумя латунными контактными сегментами. Внутри панели вставлен

текстолитовый поршенек, в который входит пластмассовый толкатель 3 с бронзовым
скользящим контактом 4. Когда толкатель утоплен, пружина лепестками замыкает оба

контактных сегмента, образуя токопроводимую цепь.
При включенном УАВА воздух из ТМ поступает в автостопную магистраль и
выключательный клапан поднят в верхнее положение. Через отверстия нагнетательной и
всасывающей трубок, сжатый воздух заполняет полости над и под поршнем и поршень
под действием пружины прижат к седлу. Для обеспечения большей плотности в верхней

части поршня имеется резиновое уплотнение, которое закрывает центральное отверстие,
ведущее к толкателю электрической части.

51.2.Работа УАВА

При срабатывании срывного клапана происходит разрядка ТМ и движении воздуха по
коленообразному каналу в вершине колена создается напор сжатого воздуха, который
через нагнетательную трубку поступает в камеру над поршнем. В тоже время происходит
отсос воздуха из камеры под поршнем через всасывающую трубку. Из-за возникшей
разности давлений поршень делает ход вниз, преодолевая усилие пружины, что приводит
к открытию канала, через который воздух из над поршневой камеры воздействует на
текстолитовый поршенек снизу, поднимая его вверх вместе с толкателем и лепестковыми
контактами, которые разомкнут электрическую цепь ходового режима поезда, заведенную
в УАВА.
После того как срывной клапан прекратит разрядку ТМ, при помощи крана машиниста
необходимо зарядить ТМ до давления 5ат. Произойдет отпуск тормозов и давление в
автостопной магистрали поднимется до зарядного-5ат. Через нагнетательную и
всасывающие трубки давление в камерах над и под поршнем поднимается и под

действием пружины поршень поднимается вверх до упора резиновым уплотнением в
седло.
Для восстановления электрических контактов УАВА необходимо нажать пальцем руки
на толкатель, утопив его до упора. В этом случае лепестковые контакты вновь замкнутся.
При разрядке ТМ через кран машиниста, стоп-кран, ЭПК, то размыкания контактов
УАВА не происходит, так как в коленообразном канале прибора движение воздуха будет
происходить в обратном направлении и поступление воздуха под поршенек не
произойдет.
При помощи УАВА можно производить временное или постоянное отключение
автостопа. Для временного отключения необходимо разрядить ТМ при помощи крана
машиниста до 2ат, выдвинуть контрольный стержень наполовину и ручку управления
перевести из первого (вертикального) положения во второе (до упора в контрольный
стержень). При этом эксцентрик воздействует на дно малого стакана. Малый стакан
опускается и сжимает пружину, которая давит на большой стакан и обойму клапана.
Выключательный клапан перемещается вниз и садится на седло, разобщая ТМ от
автостопной. При отключении необходимо удерживать ручку управления в отключенном
положении усилием руки, т.к. после освобождения ручки клапан вновь откроет
соединение ТМ со срывным клапаном.
Постоянное отключение производится таким же порядком, как и при временном, но
только ручка управления переводится в третье положение. Для этого контрольный
стержень выдвигается полностью, ручка опускается вниз до тех пор, пока стопор своим
хвостовиком не зафиксирует эксцентрик в нижнем положении.

Для включения УАВА необходимо поднять стопор, освободив эксцентрик и вернуть
ручку в верхнее положение и зафиксировать ее контрольным эксцентриком.

89

52 .Срывной клапан СР-363

Предназначен для автоматической экстренной разрядки ТМ при проезде проездом

красного сигнала светофора оборудованного шиной автостопа, а также при превышении

установленной скорости движения поезда на участках, оборудованных инерционными
путевыми шинами.

Прибор установлен на специальном кронштейне первой правой буксы головных вагонов.

Крепится к кронштейну двумя шпильками. Регулировка высоты нижней плоскости скобы
срывного клапана над уровнем головки рельса осуществляется регулировочным винтом и
составляет 53-55 мм.

1 Скоба
2 Заслонка с пружиной
3 Штуцер воздухопровода

4 Пружина поршня

5 Крышка передняя (поршневой части)

6 Поршень-клапан мягкой посадки с

у плотните льной манжетой

7 Седло

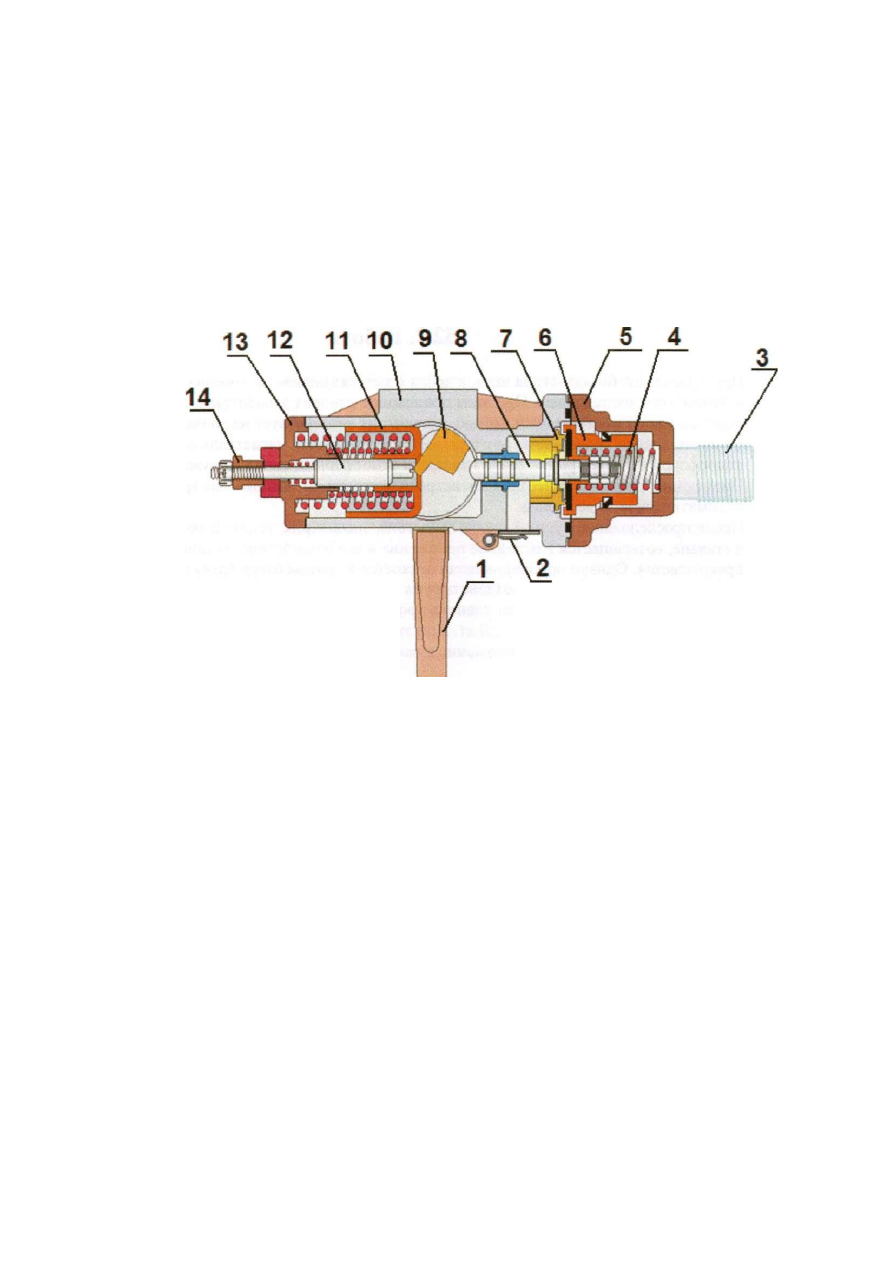

Рис. 68. Срывной клапан СР-363

8 Толкатель

9 Эксцентрик

10 Корпус
11 Стакан с пружинами

12 Фиксатор с пружиной

13 Крышка задняя
14 Ручка фиксирующего устройства

52.1.Устройство

Срывной клапан состоит из двух узлов расположенных в одном корпусе
механического и пневматического.

Механический узел:
• эксцентрик (13)
• скоба (8), жестко связанная с эксцентриком
• стакан (12)
• возвратные пружины (11)
• фиксатор (10)
• ручка(9)

Пневматический узел:

• поршень-клапан с толкателем (6). На поршне установлен клапан мягкой посадки
(6),имеющим резиновую посадочную поверхность. Седлом клапана является втулка
запрессованная в корпус . Поршень имеет резиновую уплотнительную манжету
