Пневматическое оборудование метрополитена - часть 18





Отключения ВР с правой стороны вагона.

Для этого необходимо перекрыть (перевести рукоятки кранов в положение поперек
трубопровода) 3-х ходовой разобщительный кран ТЦ и 2-х ходовой разобщительный кран

ОТЦ. При этом тормозные цилиндры отключаются от неисправного ВР и сообщаются с
атмосферой через атмосферное отверстие крана ТЦ диаметром 3 мм.
В случае неисправности крана ТЦ (установлен 2-х ходовой кран вместо 3-х ходового,

засор атмосферного отверстия и др.) рекомендуется, вновь открыв краны ТЦ и ОТЦ,
потянуть за тросик отпускного клапана. В случае отпуска тормоза необходимо,
удерживая тросик отпускного клапана, перекрыть краны ТЦ и ОТЦ. После отключения ВР
необходимо убедиться в отпуске тормоза по зазору между колодками и колесом на
неисправном и смежном с ним вагонах, а так же по отсутствию давления в тормозных
цилиндрах по манометру ТЦ.

Отключение ВР с левой стороны вагона.

а) Если перед отключением слева, была попытка отключить ВР с правой стороны,
необходимо убедиться в открытом положении кранов ТЦ и ОТЦ. Для отключения ВР с
левой стороны, необходимо перекрыть 3-х ходовой разобщительный кран ВР. При этом
НМ разобщается от ВР, а воздух из тормозных цилиндров выходит в атмосферу через
питательный клапан воздухораспределителя и атмосферное отверстие крана ВР
диаметром 3 мм. Для ускорения отпуска тормоза при закрытии крана ВР, необходимо
потянуть за тросик отпускного клапана. При этом рабочая камера и РКУ7лит. сообщаются
с атмосферой, что приводит к открытию атмосферного клапана ВР и ускоренному отпуску
тормоза

На вагонах 81.717(714) 5м. или модернизированных вагонах кран ВР и рукоятка

отпускного клапана выведены в салон и расположены под сиденьем третьего левого
длинного дивана у шестой дверной створки.

в) В случае неисправности крана ВР (установлен 2-х ходовой кран вместо 3-х ходового,
засор атмосферного отверстия и др.) необходимо, вновь открыв кран ВР, отключить
воздухораспределитель при помощи крана ЗР. Для этого необходимо перекрыть 2-х

ходовой разобщительный кран ЗР, открыть кран для слива конденсата на запасном
резервуаре и так же потянуть за тросик отпускного клапана. При этом НМ разобщается от
запасного резервуара и ВР, а воздух из ТЦ выходит в атмосферу через питательный
клапан ВР и открытый сливной кран запасного резервуара.

Следует помнить, что в случае отключения воздухораспределителя краном ЗР, с
атмосферой так же сообщается магистраль управления. Поэтому необходимо после
отключения ВР, отключить неисправный вагон на «ход-тормоз» порядком,

установленным местной инструкцией электродепо.

71

Давление в ТЦ на порожнем режиме: при полном служебном
торможении и при экстренном торможении

2,5 - 2,7
кгс/см

при работе ВЗ № 1

0,9-1,1 кгс/см

при работе ВЗ №2

2,5 - 2,7
кгс/см

Давление в тормозном цилиндре при полном груженом режиме при ПСТ
и при экстренном торможении

3,6 - 4,0 кгс/см

при работе ВЗ №1

1,6-1,8

кгс/см

при работе ВЗ №2

3,6-4,0
кгс/см

Давление в тормозном цилиндре при ступенчатом торможении на
порожнем режиме: при снижении давления в тормозной магистрали на 0,7
кгс/ см

0,7-1,1 кгс/см

при снижении давления в тормозной магистрали на 1 кгс/см

1,0-1,5

кгс/см

изменение давления в тормозном цилиндре после торможения
полного, служебного, экстренного

±0,2

время наполнения тормозного цилиндра при ПСТ на составе и на
стенде

3-7 с.

при экстренном торможении на стенде и на 1 вагоне не более

1,7 с.

тоже на составе

З с .

при срабатывании вентиля №1

З с .

вентиля №2

1,5 с.

Время отпуска тормоза не более: от начала выпуска воздуха из тормозного
цилиндра до давления 0,5 кг/см2 после всех видов торможения, кроме
вентиля №1 и №2 на стенде и на 1 вагоне

8 с.

на составе

Юс.

тоже после торможения вентилем №1 и №2

5 с.

регулировка клапана ликвидации сверх зарядки

4,9 - 5,0 кг/см

время зарядки рабочей камеры до 4,8 кг/см

55 - 75 с.

При искусственной утечке воздуха из тормозного цилиндра через
отверстие диаметром 1 мм давление в нем от установившегося не должно
понижаться более чем на

0,4 кг/см

43.10. Нормы регулировки воздухораспределителя.

72

Сопротивления катушки вентиля при 20°С:

215

 +

 17  0 м

Выработка поршня узла вентиля №1

0,5 мм

Ход клапана вентиля №1

0,3 - 0,5 мм

Ход клапана вентиля №2

0,6-0,8 мм

Зазор между якорем и сердечником в пределах: при

невозбужттенных вентилях №1 и №2

1,8 -2,0 мм

при возбужденном вентиле №1

1,3 - 1,7 мм

При возбужденном вентиле №2

1,0-1,4 мм

Название нормы

Еж

81.714

81.717

Давление в ТЦ при
порожнем режиме
При ПСТ,ЭТ,ВЗ№2

2,2-2,4

2,4-2,6

2,5-2,7

В3№1

0,8-1,0

0,8-1,0

0,9-1,1

Давление в ТЦ при
гружёном режиме
ПСТ, ЭТ, В3№2

3,3-3,8

3,5-3,9

3,6-4,0

В3№1

1,3-1,6

1,5-1,7

1,6-1,8

Время наполнения ТЦ
ПСТ

3-7с

3-7с

3-7с

ВЗ№1,ЭТ

Не более Зс

Не более Зс

Не более Зс

В3№2

Не более 1,5 с

Не более 1,5 с

Не более 1,5 с

Чувствительность ВР при
торможении

0,4 ат

0,4 ат

0,4 ат

44. Электропневматический авторежим № 260.001

Электропневматический авторежим предназначен для сохранения расчетной длинны
тормозного пути состава независимо от его загрузки, путем автоматического
регулирования давления сжатого воздуха в ТЦ и изменения тока уставки РУТ.
Эффективно работает при максимальной загрузке 16 тонн (на каждый вагон). По
конструкции является клапанно-диафрагменно-поршневым прибором, работающим
совместно с ВР № 337.004.

44.1. Устройство.

Авторежим состоит из корпуса, в котором размещены:

• Буфер авторежима. Включает в себя 2 стакана (внешний и внутренний). Внешний
стакан взаимодействует с приводом авторежима. Внутренний стакан взаимодействует со
штоком поршня-демпфера.
• Буферные пружины. В количестве 2 штук установлены внутри буфера авторежима.
• Поршень-демпфер.

Электрическая (вентильная) часть

73

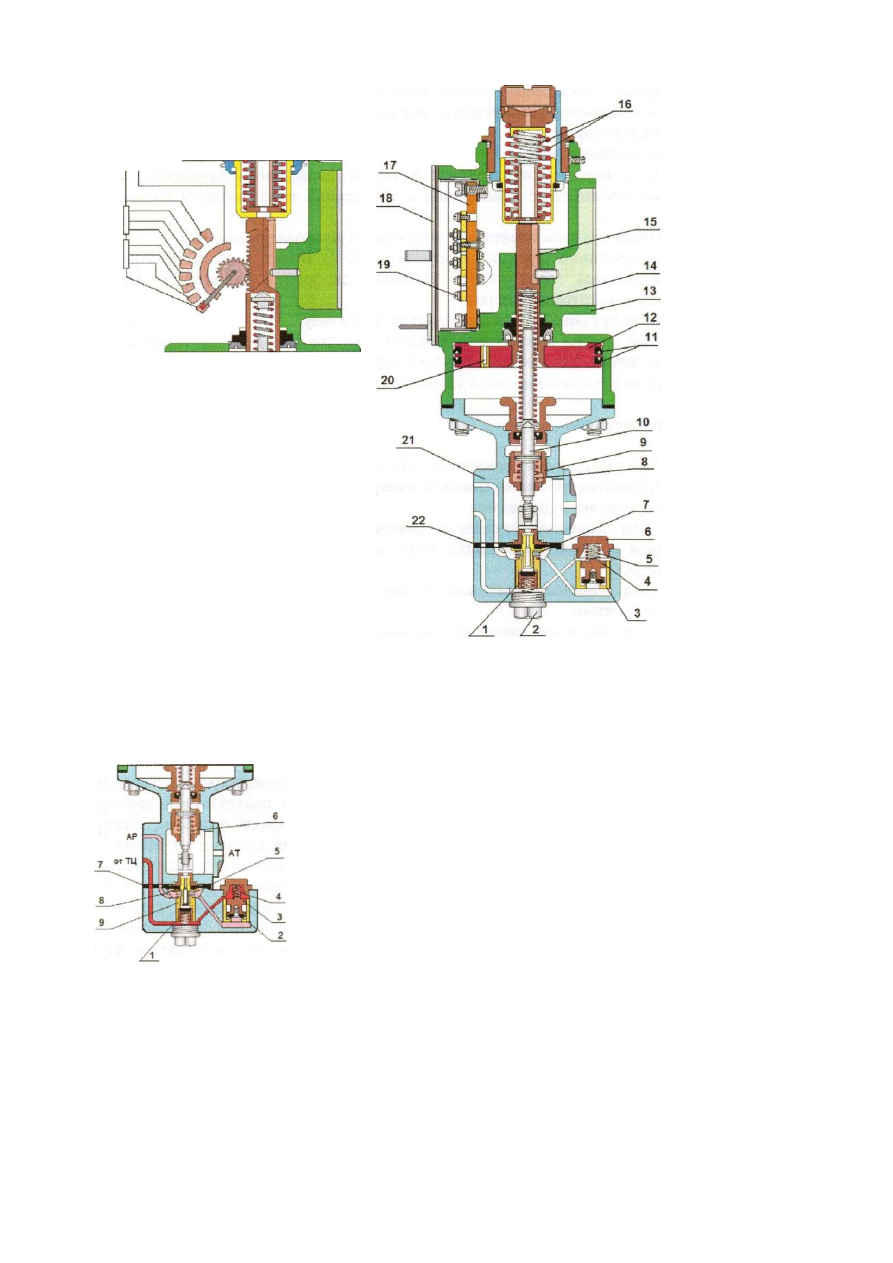

1 Клапан груженого режима
2 Заглушка пневмореле
3 Седло
4 Клапан

5 Нагрузочная пружина
6 Заглушка
7 Нагрузочная пружина пневмореле

8 Регулировочная пружина
ЭУпорка регулирующая

10 Толкатель

11 Уплотнитель ные манжеты поршня
12 Поршень-демпфер
13 Корпус авторежима
14 Пружина груженого режима

с направляющей

15 Шток-реЙка
16 Буферные пружины

17 Контактная панель

18 Крышка с уплотнением

19 Контактные ламели
20 Перепускное отверстие

поршня 0 0,8 мм

21 Корпус пневмореле

22 Диафрагма пнезмореле

Рис.55. Электропневматический авторежим

1 Клапан груженого режима

2 Седло обратного клапана

3 Обратный клапан

4 Нагрузочная пружина

5 Нагрузочная пружина пневвяореле

6 Регулировочная пружина

7 Диафрагма пнееморвле

8 Внутреннее седло КГР

Э Внешнее седло КГР

Предназначен для компенсации реакции авторежима на кратковременные просадки кузова
(например, при прохождении составом стрелочных переводов).

В поршень запрессованы: шток поршня

15, уплотненный в корпусе резиновым

сальником, и ниппель 20 с
калиброванным отверстием диаметром
0,8мм, предназначеное для сообщения
над поршневой и под поршневой камеры
при перемещении поршня. Поршень
имеет 2-е уплотнительных резиновых

манжеты 11. Шток поршня

взаимодействует с внутренним стаканом
буфера авторежима. Сверху на шток
опирается возвратная пружина,

возвращающая поршень в крайне верхнее положение при отсутствии нагрузки. Ход
поршня вниз составляет 30 мм. Это расстояние поршень проходит за 7 - 17 сек. Пройти
это расстояние поршень может только при длительной загрузке вагона, так как, в этом
случае, воздух из под поршневой камеры, через отверстие 0,8 мм. должен перетечь в
надпоршневую камеру, а для этого необходимо определенное время. Поэтому при
кратковременных просадках кузова будут работать (на сжатие) только буферные
пружины.

Шток пневмореле. Шток имеет свою возвратную пружину и упорную регулировочную
гайку, которой он воздействует на диафрагму пневмореле сверху. На гайке снизу, сделана
поперечная проточка, для сообщения через нее, полого толкателя пневмореле с
атмосферой.
