упоркой перемещается вниз, так же перемещаются вниз большая режимная пружина и
режимный поршень. Режимная диафрагма, усилием нагрузочной пружины сверху и
давления сжатого воздуха в тормозной камере, занимает нейтральное положение, и
тормозная камера, а следовательно и тормозные цилиндры, сообщаются с атмосферой
через открывшийся атмосферный клапан.
Магистральный узел и режимный шток с малой режимной пружиной в работе ВЗ №1 не
участвуют.
Вентиль замещения №2 (ВЗ №2). Является электромагнитным вентилем выключающего
типа. Предназначен для замещения электродинамического торможения пневматическим, в
случае если при переводе главной ручки КВ в тормозное положение, произошел отказ
электродинамического торможения на каком либо из вагонов состава или на всем составе

(например срабатывание реле перегрузки на всем составе).

1

2

1 Кнопка
2 Якорь

3 Сердечник
4 Катушка

5 Клапанный механизм

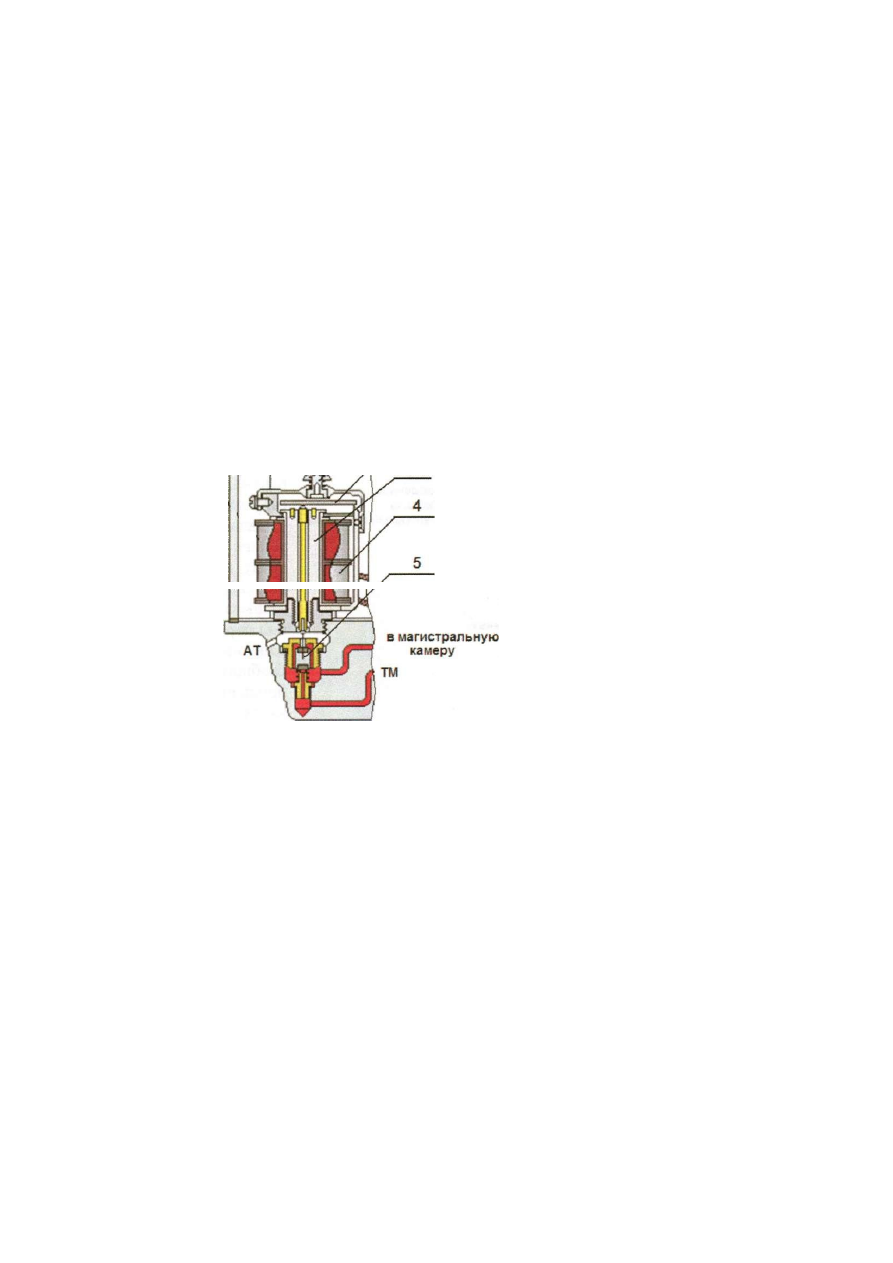

Рис.54. Вентиль замещения №2

Вентиль замещения №2 получает питание при положении главной ручки КВ в

положении «тормоз 2». Так же ВЗ №2 участвует в работе системы АРС. Например, при
04 или частоте «О», при горящей лампе ЛВД, на некоторых типах подвижного состава
включается ВЗ №2.
При подаче напряжения на катушку ВЗ №2, в ней создается электромагнитная сила и

якорь вентиля притягивается к сердечнику, при этом толкатель с клапанами, преодолевая
усилие возвратной пружины снизу, перемещается вниз. При этом нижний клапан
отсекает тормозную магистраль от магистральной камеры, а верхний клапан сообщает
магистральную камеру с атмосферой. Далее работа ВР принципиально аналогична
экстренному торможению. Тормозная магистраль в работе ВЗ №2 не участвует (за
исключением разрядки ее в КДР, которая моментально компенсируется краном
машиниста). Скорость срабатывания ВР на тормоз и наполнения тормозных цилиндров
при работе ВЗ №2 максимальна и составляет около 1,5 сек. (см. таблицу). ВЗ №2 - самый
быстрый вид пневматического тормоза.
При снятии напряжения с катушки ВЗ №2, электромагнитная сила пропадает, и шток с
клапанами усилием возвратной пружины снизу перемещается вверх. Верхний клапан
отсекает магистральную камеру от атмосферы, а нижний клапан сообщает её с тормозной
магистралью. При этом происходит быстрая зарядка магистральной камеры воздухом из
тормозной магистрали и отпуск тормоза.

67

43.7.Работа при перезарядке ТМ.

При перезарядке ТМ свыше рабочего давления (например, при оставлении ручки КМ с
первом положении или при неисправности редуктора ТМ), произойдет повышение
давления сжатого воздуха в связанной с ТМ магистральной камере, а так же, через
калиброванное отверстие 6. = 0,8 м. и открытое внешнее седло клапана зарядки,
повышение давления в рабочей камере и в

 РКУ7ЛИТ.

 Рассмотрим ситуацию, при которой

произошла перезарядка ТМ до давления 8 ат. При перезарядке тормозной магистрали до 8
атм. такое же давление установится в магистральной камере, рабочей камере и

 РКУ7ЛИТ.

Так как, при нейтральном положении магистральной диафрагмы, внутреннее седло
клапана зарядки закрыто, камера над диафрагмой КЛСЗ с рабочими камерами не
сообщается и ликвидации сверхзарядки не происходит. При попытке произвести
пневматическое торможение (например, ПСТ), машинист при помощи КМ понизит
давление в ТМ на две атмосферы, т.е. до 6 атм. Первоначально воздухораспределитель
сработает на тормоз в штатном режиме, так как давление в тормозной магистрали и
магистральной камере понизится до 6 ат. В

 РКУ7ЛИТ.

 и в

 рабочей камере главной части ВР

тем временем будет давление 8 ат. и из-за разницы давления, магистральная диафрагма

прогнется вверх, что приведет к зарядке ТЦ воздухом из напорной магистрали. Но как

только магистральная диафрагма прогнется вверх, внешнее седло клапана зарядки
закроется, а внутреннее седло откроется,

 РКУ7ЛИТ.

 и

 рабочая камера главной части ВР

начнут сообщатся с камерой над диафрагмой КЛСЗ. Так как регулировочная пружина
КЛСЗ, нагружающая диафрагму КЛСЗ снизу, отрегулирована при помощи
регулировочного стакана на 5 ат., при давлении сжатого воздуха в камере над диафрагмой
КЛСЗ 8 ат., диафрагма, преодолевая усилие регулировочной пружины, прогнется вниз.
При этом откроется клапан, и сообщит камеру над диафрагмой КЛСЗ, рабочую камеру
главной части ВР и

 РКУ7ЛИТ.

 с

 атмосферой через плунжер и атмосферное отверстие в

регулировочном стакане. Разрядка этих камер будет происходить темпом 0,1 ат/сек., а
разрядка магистральной камеры производится темпом не менее чем 0,3 ат./сек., поэтому
ВР первоначально сработает на тормоз в нормальном режиме. Однако при понижении
давления в рабочих камерах и приближения его к отметке 6 ат. (т.е. такому же как в
магистральной камере и в ТМ), магистральная диафрагма, усилием нагрузочной пружины
сверху, прогнется вниз, и займет свое нейтральное положение. При этом произойдет
самопроизвольный отпуск тормоза. Давление сжатого воздуха в рабочих камерах
останется завышенным - 6 ат. Поэтому ,в случае перезарядки тормозной магистрали до
давления близкого к напорному, рекомендуется:

• При стоянке, краном машиниста, разрядить тормозную магистраль до давления не

менее чем до 3 ат.

• Сделать выдержку в 3-м положении (КМ. №334) или в 6 положении (КМ №013)
около 30 сек. За это время все КЛСЗ на составе сбросят избыточное давление в рабочих
камерах.
• При помощи КМ, зарядить тормозную магистраль до рабочего давления.

При движении с перезаряженной тормозной магистралью и необходимости применения
пневматического тормоза, необходимо разряжать ТМ до давления ниже 5 ат. в
зависимости от вида торможения (например, при ПСТ с 8 ат. до 3 ат.)..

43.8. Работа ВР при перекрытых кранах ЗР, ВР, ТМ, ТЦ, ОТЦ,

АР.

При перекрытом, 2-х ходовом разобщительном кране ЗР, напорная магистраль

отсекается от запасного резервуара. Таким образом, ВР будет нормально работать, пока
давление в запасном резервуаре не понизится до 2 ат. После этого ВР эффективно
работать на пневматический, на тормоз перестанет.

При перекрытом 3-х ходовом разобщительном кране ВР, напорная магистраль

отсекается от камеры над питательным клапаном, и она сообщается с атмосферой, через
атмосферное отверстие крана. При этом, при попытке затормозить, тормозного эффекта
не будет, тормозные цилиндры не будут заполнятся воздухом, т.к. НМ отсечена от
питательного клапана краном ВР.

При перекрытом 3-х ходовом разобщительном кране ТЦ, тормозные цилиндры будут

постоянно сообщаться с атмосферой через атмосферное отверстие крана диаметром 3 мм.
При торможении, тормозные цилиндры будут частично заполняться воздухом через
открытый питательный клапан, канал диаметром 4 мм. и трубку ОТЦ. Время заполнения
тормозных цилиндров на много увеличится т.к. воздух из них будет постоянно выходить
в атмосферное отверстие крана ТЦ диаметром 3 мм., и тормозные цилиндры будут
постоянно подпитываться воздухом НМ благодаря свойству неистощимости ВР.
При перекрытом 2-х ходовом разобщительном кране ОТЦ, и торможении, тормозная
камера через открытый питательный клапан наполняется сжатым воздухом НМ быстрее,
чем тормозные цилиндры. Как только, в момент «перекрыши», закроется питательный
клапан ВР, давление в тормозной камере и в ТЦ уравнивается, режимная диафрагма вновь
прогибается вверх, и вновь открывается питательный клапан ВР, наполняя тормозную
камеру и ТЦ сжатым воздухом НМ. Эта ступенчатая зарядка (дросселирование
питательного клапана ВР) будет продолжаться, пока давление в ТЦ не достигнет
регулировочного уровня. Так же, если в процессе эксплуатации, произойдет засор
бокового канала диаметром 4 мм., то при торможении, сжатый воздух перестанет
поступать в тормозную камеру. Это приведет к перезарядке тормозных цилиндров до
напорного давления и заклиниванию колесных пар вагона.

При перекрытом 2-х ходовом разобщительном кране ТМ, тормозная магистраль

отсекается от воздухораспределителя. Т.е. при разрядке тормозной магистрали ВР
перестает работать на тормоз. В тоже время ВР будет нормально работать на тормоз от ВЗ

№1.

При перекрытом 3-х ходовом кране АР, авторежим отсекается от авторежимной

камеры ВР и она сообщится с атмосферой через атмосферное отверстие крана АР. При
этом работа ВР не зависимо от нагрузки вагона будет как при порожнем режиме.

43.9.Неисправности воздухораспределителя.

• Разрыв магистральной диафрагмы (МД). Разрыв МД приведет к сообщению

магистральной, рабочей камер и РКУ7лит. По этому, при разрядке ТМ, разницы давлений
в этих камерах не возникнет и тормозного эффекта не будет. ВР будет работать на тормоз
только от ВЗ №1. Если разрыв МД произойдет в момент торможения, это приведет к
самопроизвольному отпуску тормоза.

• Разрыв режимной диафрагмы (РД). Разрыв РД приведет с сообщению тормозной и
авторежимной камер. По этому, при торможении, независимо от нагрузки вагона,
перекрыша наступит при максимальном давлении в ТЦ. При порожнем режиме, это
приведет к заклиниванию колесных пар вагона. Признаком данной неисправности
является дутье сжатого воздуха, в момент торможения при порожнем режиме, из

тормозной и авторежимной камер, через канал АР и полый толкатель в диафрагме
пневмореле, в атмосферное отверстие авторежима.

• Не плотная посадка обратного клапана пневмореле авторежима.

69

• Излом режимных пружин (одной или сразу двух). При этой неисправности ВР
будет срабатывать на тормоз, но давление в ТЦ будет значительно меньше

регулировочного.

• Неплотность в режимной диафрагме между корпусом главной части ВР и верхней
крышкой. При этой неисправности канал НМ сообщается с каналами ТЦ и (или) ОТЦ.

Тормозные цилиндры при этом, сообщаются с НМ, и давление в них достигает
напорного. Это ведет к не отпуску тормоза и заклиниванию колесных пар вагона.
• Разрыв средней уплотнительной манжеты на стержне. Это приведет к утечке
сжатого воздуха из ТМ в атмосферное отверстие магистрального узла ВР. Эта утечка
будет полностью компенсироваться краном машиниста. При торможении краном
машиниста № 334 и попытке вывести ступень пневматического тормоза, ТМ будет
дополнительно разряжаться с атмосферное отверстие, и ступень тормоза будет больше
чем обычно т.е разрядка ТМ будет более глубокой чем требуется.

• Разрыв верхней уплотнительной манжеты на стержне. При пневматическом

торможении, и разрядке ТМ ниже 3 ат. (что приводит к срабатыванию АВУ-045 и ВЗ №1
на всем составе) ведет к зарядке тормозной магистрали воздухом из НМ, через верхнюю и
среднюю манжеты на стержне, и самопроизвольному отпуску тормоза.

• Заклинивание клапанного механизма электромагнитных вентилей во включенном
положении. Эта неисправность приводит не отпуску тормоза, не зависимо от вентиля

замещения.

• Заклинивание обратного клапана пневмореле авторежима в закрытом положении.
При средних нагрузках вагона неисправность приводит к частичному не отпуску тормоза.
При попытке отпустить пневматический тормоз, первоначально ТЦ начнут сообщаться с
атмосферой, через открытый атмосферный клапан ВР. Но при разрядке ТЦ и тормозной
камеры, в какой то момент давление воздуха в авторежимной камере станет выше, чем

давление воздуха в тормозной камере и усилие нагрузочной пружин режимной
диафрагмы. При этом, усилием сжатого воздуха снизу, режимная диафрагма, вновь
прогнется вверх и в ТЦ зафиксируется остаточное давление сжатого воздуха.

• Попадание посторонних частиц (окалины) под питательный клапан ВР. Эта,
наиболее часто встречающаяся в эксплуатации неисправность, приводит к постоянному не
отпуску тормоза. Тормозные цилиндры, через постоянно открытый питательный клапан
сообщаются с НМ. При отпуске тормоза, наблюдается дутье сжатого воздуха в
атмосферный клапан ВР, давление в ТЦ при этом сохраняется. Давление в ТЦ в этом
случае, как правило, выше регулировочного.

43.10. Отключение неисправного ВР.

Признаками не отпуска пневматического тормоза на составе являются:

• Сопротивление движению (отсутствие наката).
• Постоянно горящая желтая лампа пневматического (стояночного) тормоза.
• Горящие совместно с лампой пневматического (стояночного) тормоза, красная

лампа ЛСН (РП в пол накала).

• Наличие давления в тормозных цилиндрах вагона (по показанию манометра ТЦ).
• Колодки, прижатые к колесам вагона.

При не отпуске тормоза, прежде чем отключить ВР на неисправном вагоне необходимо
при помощи крана машиниста два раза перетормозить экстренным торможением с
выдержкой в 5 (7) положении ручки крана машиниста около 30 сек. Отпускать тормоз
после торможения рекомендуется с выдержкой по положениям ручки крана машиниста.
