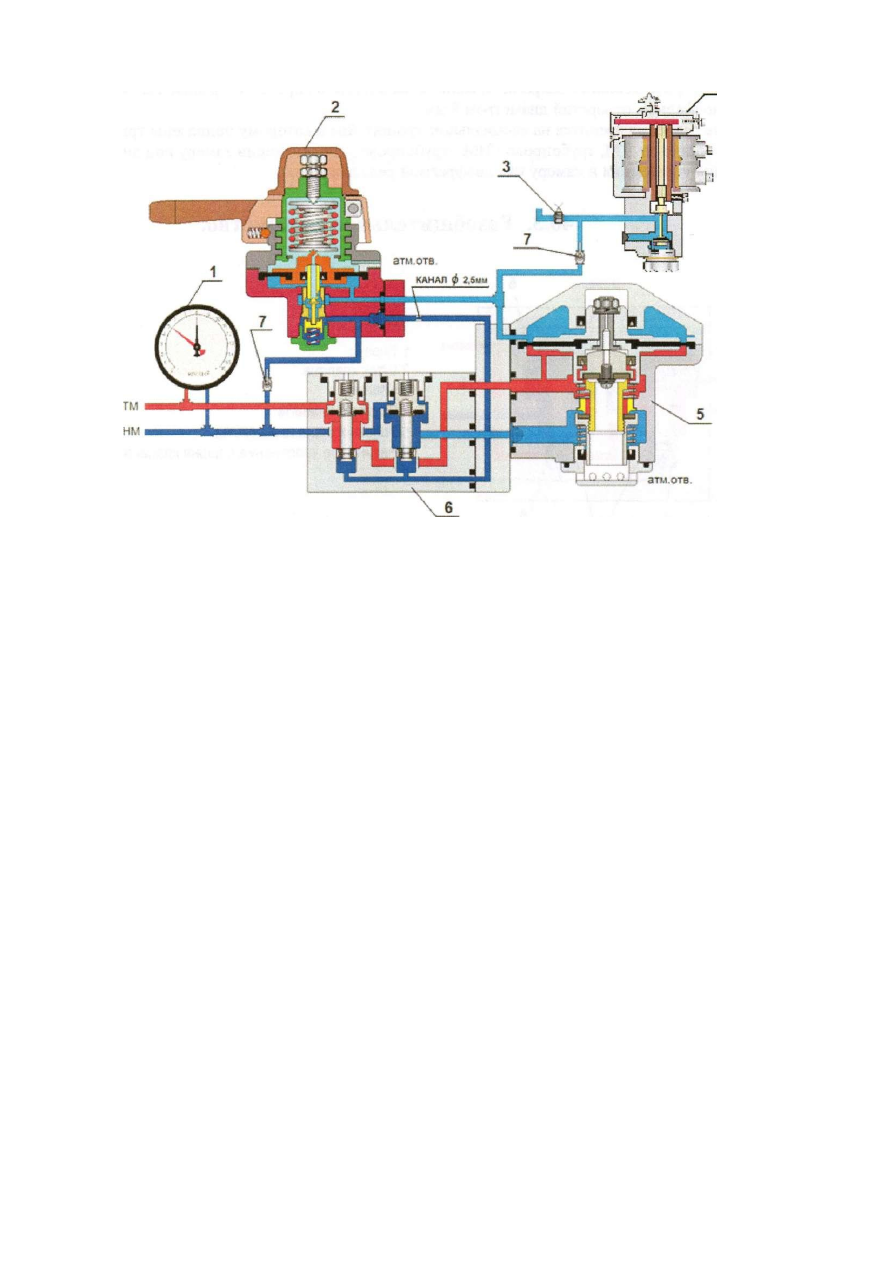

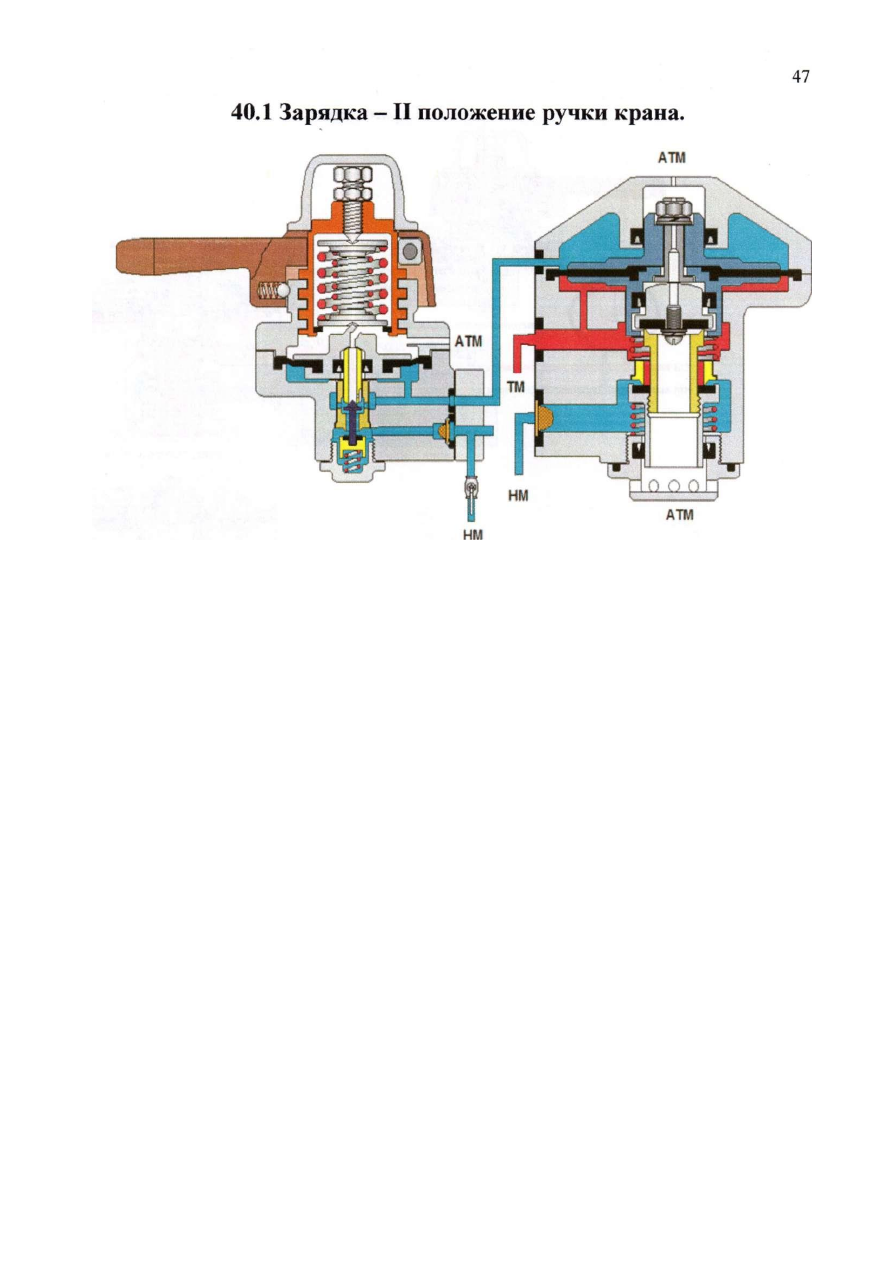

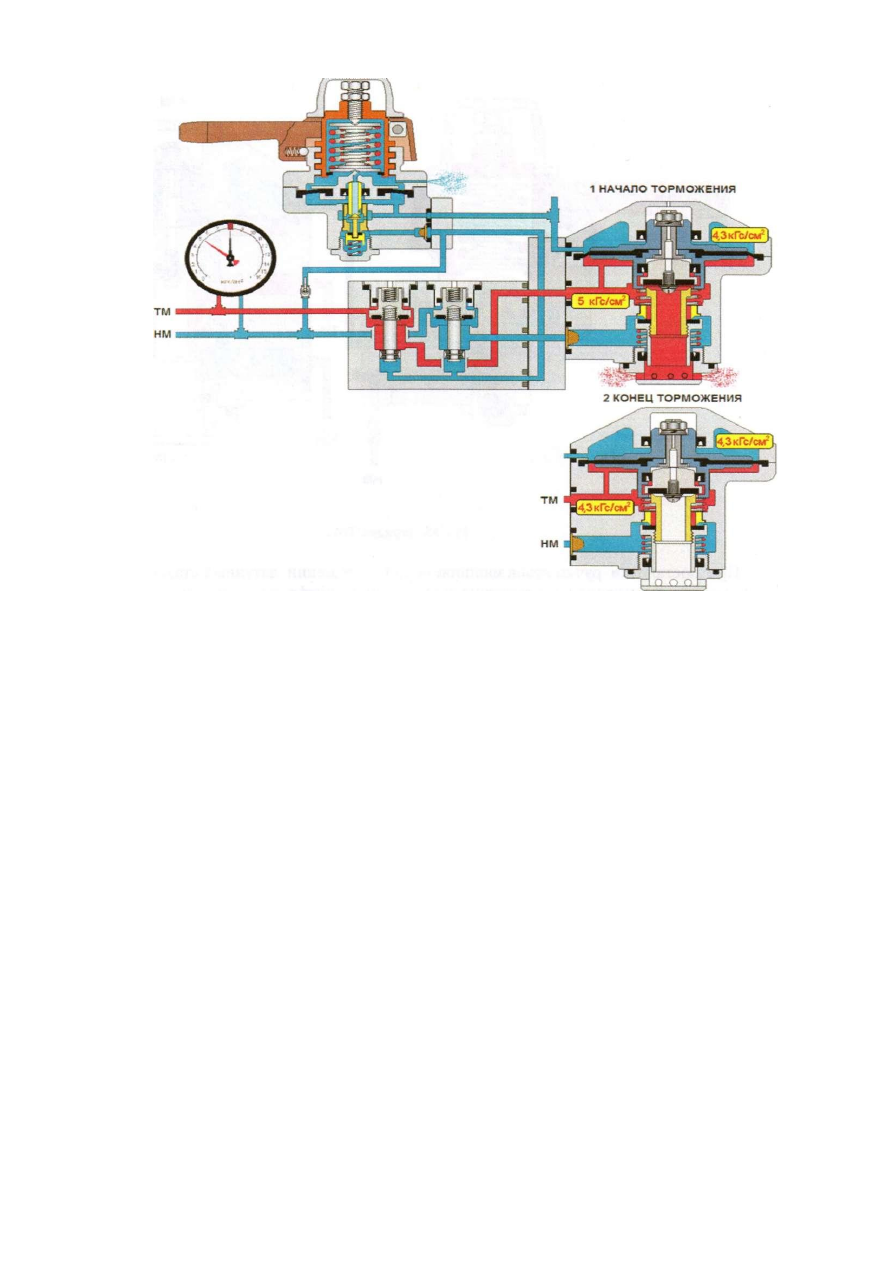

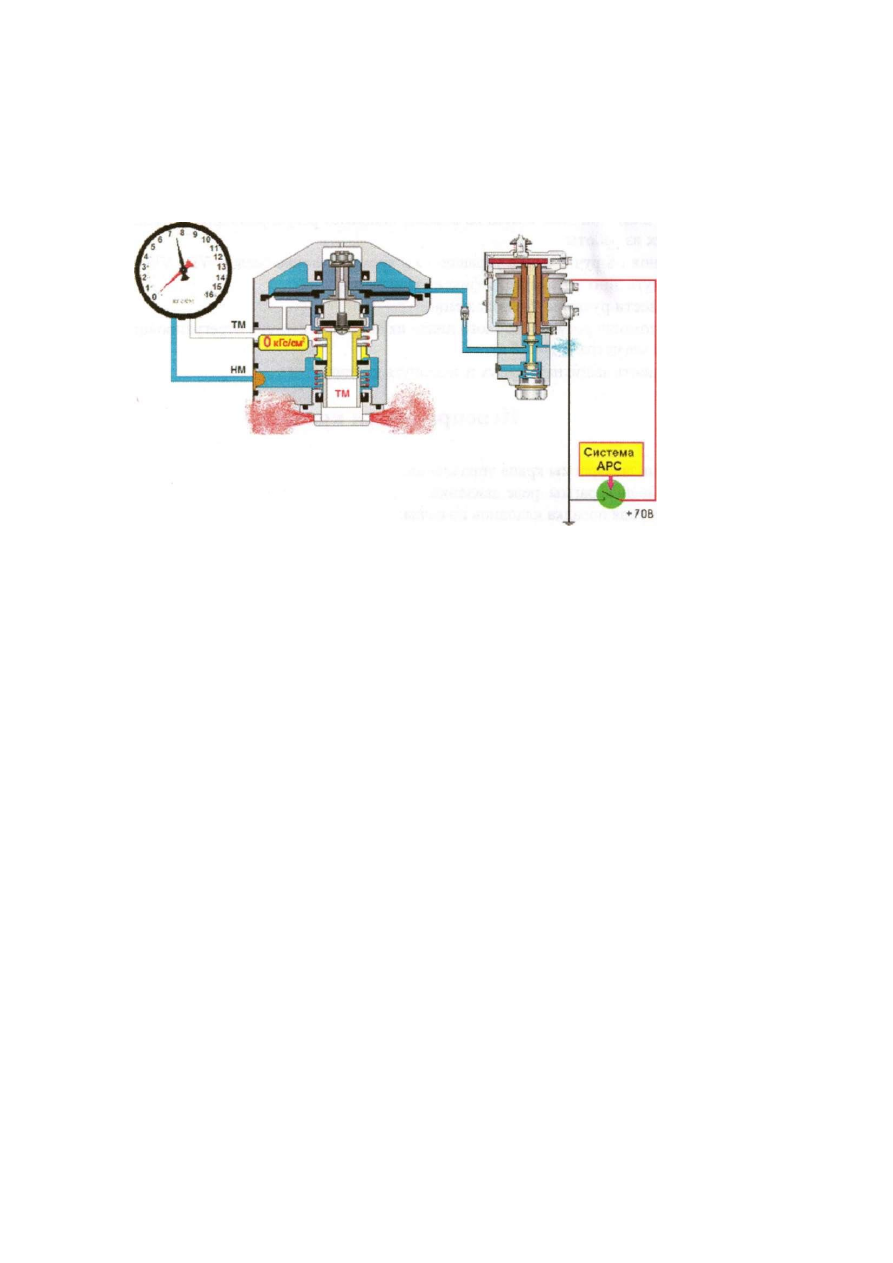

СХЕМА ПОДКЛЮЧЕНИЯ КРАНА МАШИНИСТА 013 1 2-х стрелочный манометр 2 (Сран управления 4 ЭПВ (электропнеематический вентиль) 5 Реле давления 6 Разобщительное устройство 7 Трёхходовой кран Рис. 34. Схема подключения крана машиниста №013 40.5. Камеры крана машиниста №013 • Камера под диафрагмой крана управления. По каналу сообщается с камерой над диафрагмой реле давления. • Камера под питательным клапаном крана управления. По каналу, через диафрагмой крана управления. • Камера под диафрагмой реле давления. Сообщается с тормозной магистралью. магистралью. 41. Работа крана машиниста №013 При открытии 3-х ходового разобщительного крана, воздух из напорной магистрали 4 |
