уравнительному резервуару и, при первом положении ручки крана, показывает истинное
давление в уравнительном резервуаре, а не в ТМ. Уравнительный резервуар и ТМ между
собой при этом положении не соединяются, заряжаясь, при этом, каждый своими путями,
поэтому во избежании перезарядки ТМ держать ручку крана в этом положении более 8-

10 секунд не рекомендуется.

Путь зарядки ТМ (рис.24.) следующий: воздух из НМ (при открытом кране двойной тяги)
поступает в золотниковую камеру, и далее проходит через сквозное окно золотника,
глухую выемку зеркала корпуса, пещерообразную выемку золотника, затем в
магистральное окно зеркала корпуса и далее, через открытый кран двойной тяги, в ТМ,
происходит прямое сообщение НМ с ТМ, и поэтому зарядка ТМ происходит быстро (ее
темп приблизительно равен экстренному темпу разрядки, т.е. 1 атм/сек). Параллельно
этому, воздух НМ подходит к редуктору ТМ через сквозное отверстие золотника
диаметром 2 мм и отверстие ЗК диаметром 7,5 мм обеспечивая второй канал зарядки ТМ.

Одновременно с зарядкой ТМ происходит наполнение воздухом уравнительного

резервуара, двумя путями: из золотниковой камеры через пальцеобразную выемку
сквозного окна золотника и отверстие «У 1 » зеркала корпуса (диаметром 8,7 мм), а так же
из золотниковой камеры через сквозное отверстие золотника (диаметром 7,5 мм) и
калиброванное отверстие «УЗ» зеркала корпуса (диаметром 2,2 мм). Благодаря зарядке
уравнительного резервуара, а, следовательно и надпоршневой камеры двумя путями,
давление воздуха в нтх растет быстрее, чем в ТМ, что исключает возможность подъема
уравнительного поршня при зарядке ТМ первым положением ручки крана.
Уравнительный поршень принудительно плотно прижимается разностью давления

воздуха над и под ним, конусный атмосферный клапан прижат к своему седлу, не
допуская разрядки ТМ в боковой атмосферный канал.
Внимание! 1. Открывать краны двойной тяги при первом положении ручки КМ следует,
начиная с крана НМ, что обеспечит прижатие золотника к зеркалу корпуса и обеспечит
надежную плотность в соединении каналов и отверстий для прохождения воздуха;

2-е положение ручки крана - поездное.

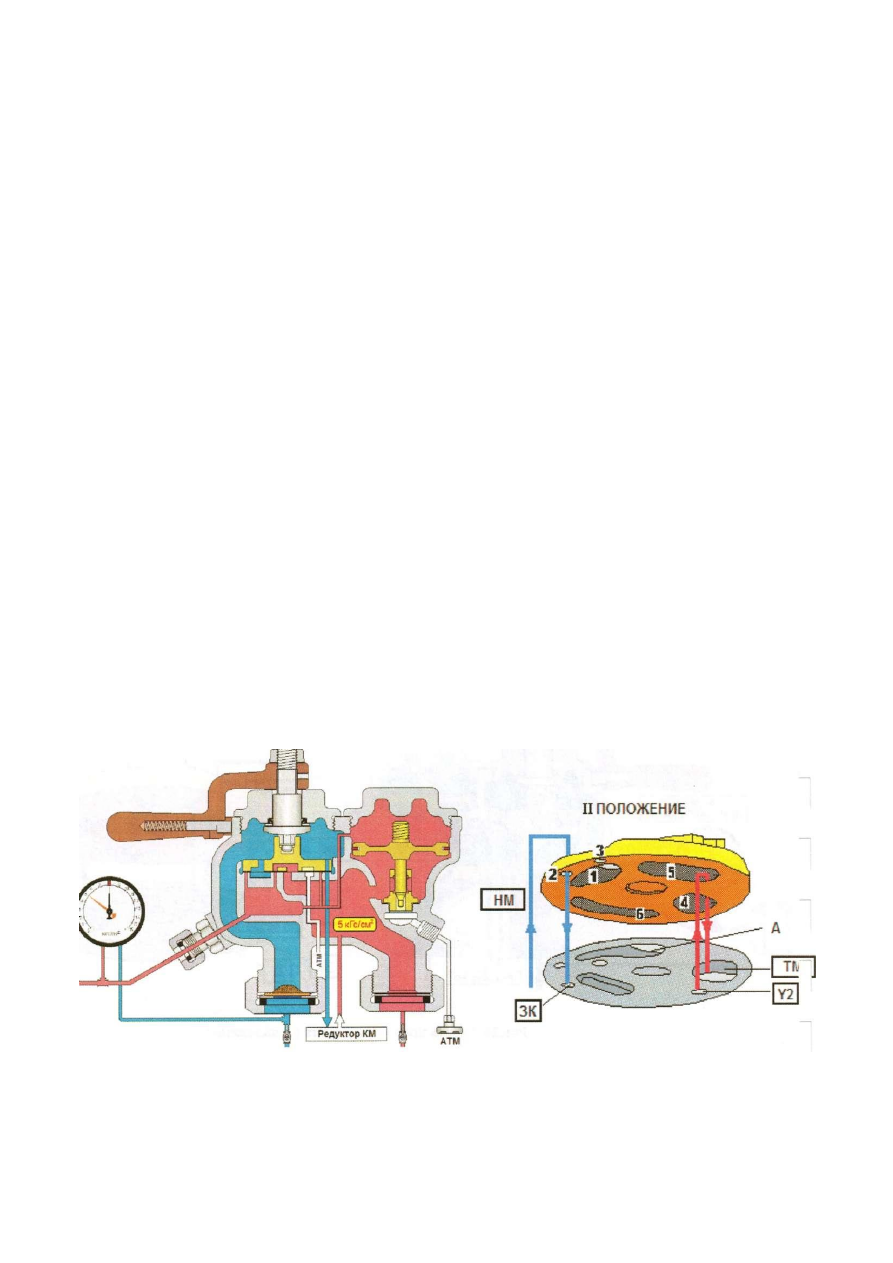

Рис.25. Работа крана машиниста (2 положение)

Является поездным положением, при котором происходит постоянная подпитка ТМ

редуктором крана машиниста. К редуктору КМ воздух подходит из золотниковой камеры
через сквозное отверстие золотника диаметром 7,5 мм и отверстие ЗК зеркала золотника
диаметром 7,5 мм. В дальнейшем редуктор автоматически поддерживает заданное

39

давление на уровне 5+0,1атм. в ТМ (смотри работу редуктора). При втором положении
ручки крана машиниста происходит прямое сообщение ТМ с уравнительным резервуаром
через магистральное окно зеркала золотника, пещерообразную выемку золотника и
отверстие «У2» диаметром 5мм. Это означает, что при втором положении ручки крана
красная стрелка двухстрелочного манометра будет показывать истинное давление воздуха
в Т М .

3-е положение ручки крана - перекрыша

Этим положением машинист пользуется при ступенчатом торможении или отпуске
тормозов. Отверстия золотника и зеркала золотника не совпадают, все каналы перекрыты.
Напорная, тормозная магистрали и уравнительный резервуар отсоеденены друг от друга,
такая «перекрыша» делает кран машиниста № 334 не прямо действующим прибором.

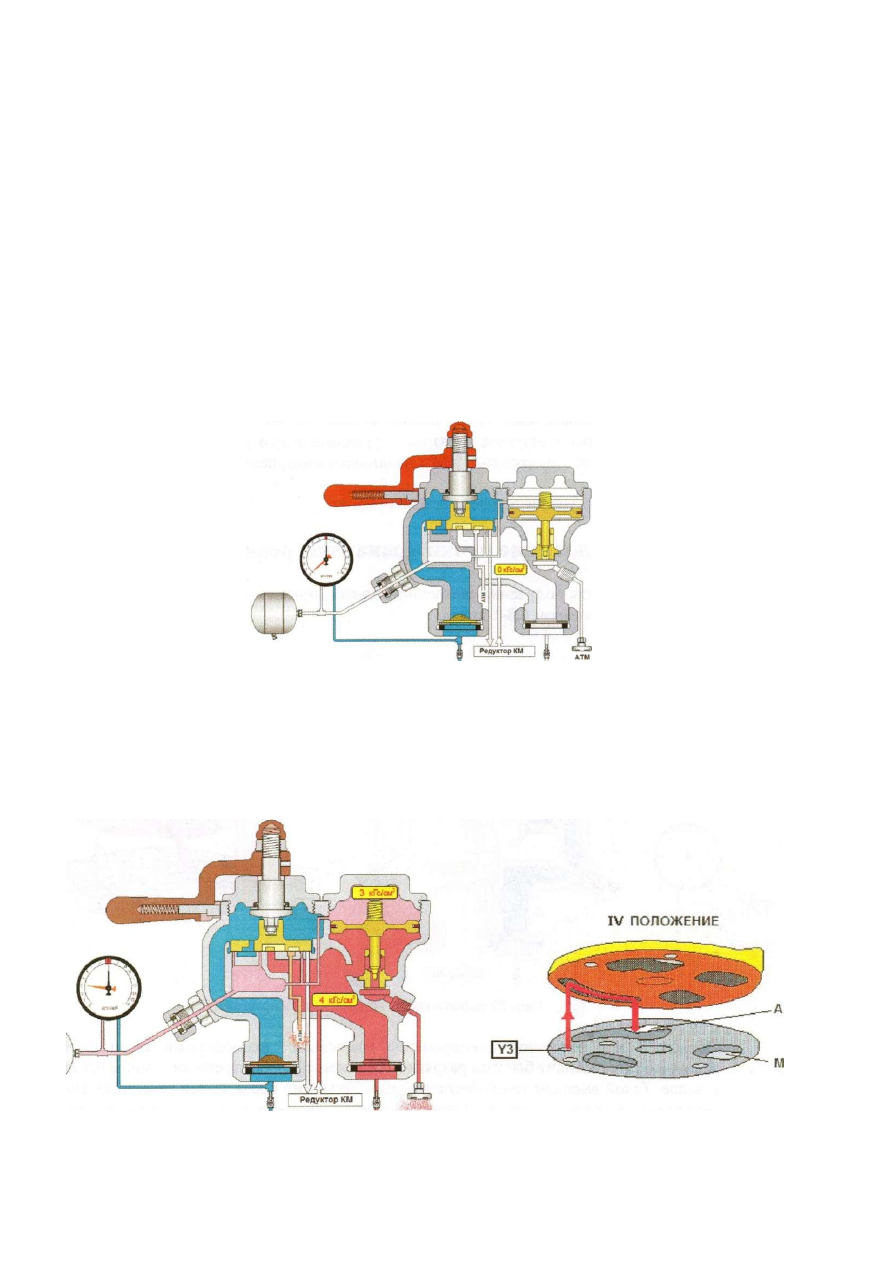

Рис. 26 работа крана машиниста (3 положение)

4-е положение ручки крана - служебное торможение

Предназначено для получения ступенчатого или полного служебного торможения.

Рис. 27 работа крана машиниста (4 положение)

40

В этом случае ручку крана переводится из второго (поездного) положения в четвертое,
минуя перекрышу, при этом глухая выемка золотника накрывает калиброванное отверстие
УЗ диаметром 2,2 мм и соединяет его с передним атмосферным отверстием А. Воздух из
уравнительного резервуара и камеры над уравнительным поршнем выходит в атмосферу
служебным темпом (0,3 ат./сек. определяет диаметр калиброванного отверстия 2,2 мм), За
падением давления в уравнительном резервуаре машинист следит по красной стрелке
двухстрелочного манометра. После необходимой разрядки машинист ставит ручку крана в
3-е положение («перекрышу»)./Создается разность давлений, под действием которой
уравнительный поршень делает ход вверх до упора в прилив крышки и его хвостовик -
клапан, открывает боковой атмосферный канал диаметром 8мм, Происходит разрядка ТМ
в атмосферу и будет продолжатся до тех пор, пока давление в магистрали, а
следовательно, и под поршнем уравняются с давлением над поршнем (в уравнительном

резервуаре). Тогда уравнительный поршень садится, его хвостовик- клапан закрывает
атмосферный канал , разрядка тормозной магистрали прекращается. Таким образом,
давление в тормозной магистрали автоматически становится равным давлению, которое
машинист получил в результате разрядки уравнительного резервуара. Тем же способом
машинист может разряжать ТМ неоднократно(ступенями), получая ступенчатое
торможение.
Чувствительность уравнительного поршня - 0,2 ат.

п

5-е положение ручки крана -экстренное торможение

Предназначено для получения экстренного пневматического торможения путем разрядки
ТМ экстренным темпом 0,8-1 ат/сек

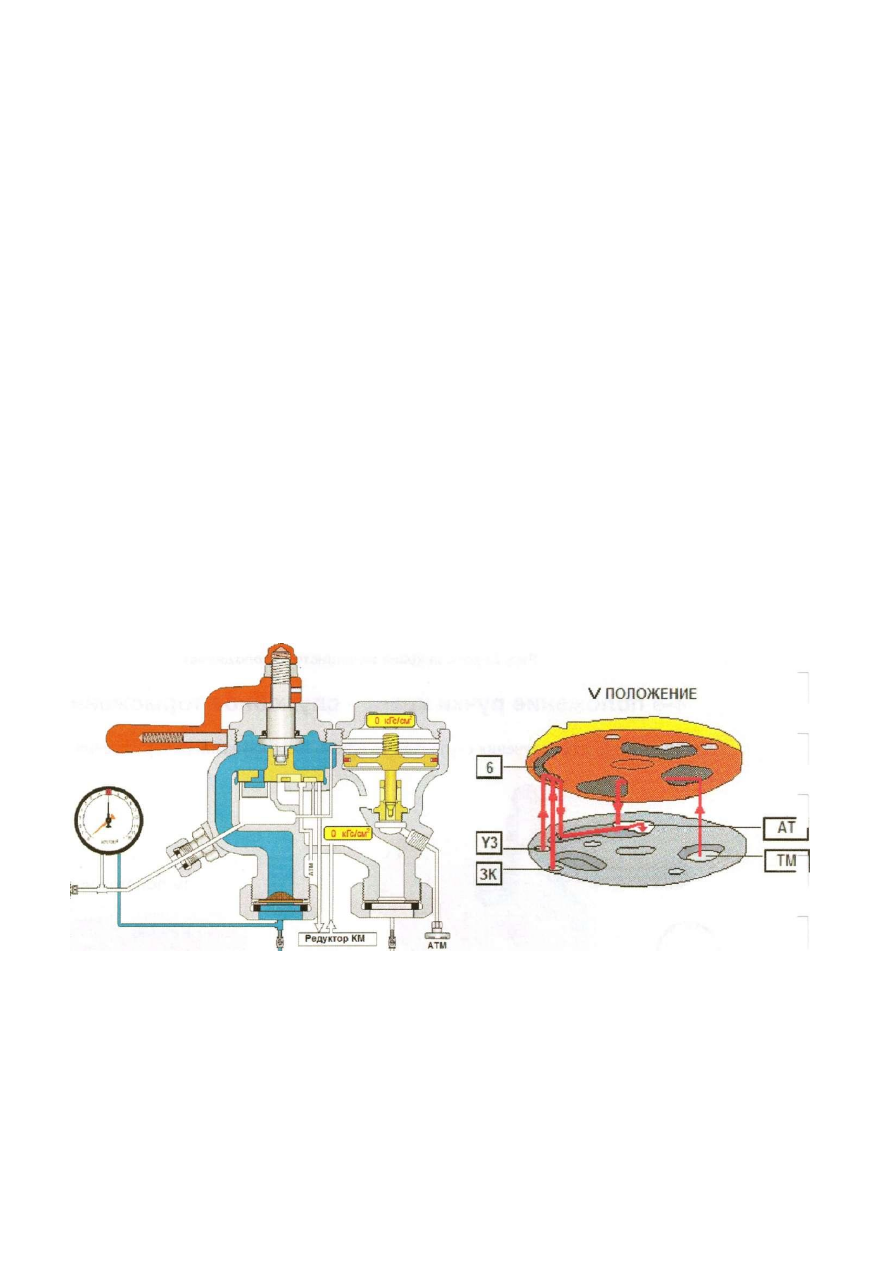

Рис. 28 работа крана машиниста (5 положение)

Выемки 3 и 4 золотника одновременно накрывают атмосферный канал А зеркала
золотника. Происходит быстрая разрядка ТМ в атмосферу экстренным темпом 0,8 атм/сек.
и выше. Такой высокий темп обеспечивается большими проходными сечениями выемок в
золотнике и корпусе крана. Одновременно с разрядкой ТМ происходит разрядка

уравнительного резервуара: через калиброванное отверстие «УЗ» (2,2 мм) зеркала
корпуса, дугообразную выемку золотника, дугообразный вырез атмосферного окна
зеркала корпуса. Тем же самым путем отходит воздух и от редуктора ТМ, только при этом
используется отверстие «ЗК» (7,5 мм) на зеркале корпуса.
При следовании состава, длиной до 8 вагонов включительно, разрядка уравнительного
резервуара происходит медленнее, чем ТМ, что не приводит к подъему уравнительного

41

поршня. Однако при следовании вспомогательного поезда с неисправным, состоящего из
шестнадцати вагонов, падение давления воздуха до 0 ат в уравнительном резервуаре
произойдет быстрее, чем в ТМ, что в свою очередь вызовет подъем уравнительного
поршня с открытием конусного атмосферного клапана и дополнительным выбросом
воздуха из ТМ через боковой атмосферный канал.

36.4.свойства крана машиниста

• обеспечивает постоянный темп разрядки ТМ 0,3 атм/сек при ступенчатом
служебного торможении;
• обеспечивает экстренный темп разрядки ТМ 0,8-1атм/сек при производстве
экстренного торможения;
• ускоренный отпуск и зарядка тормоза.

37.5. Неисправности

• тугой ход ручки крана (отсутствие смазки между золотником и зеркалом корпуса
или чрезмерная затяжка нижней гайки на стержне ручки);
• нет фиксации ручки крана по положениям (излом пружины фиксатора);
• утечка воздуха по стержню ручки (разрыв резиновой уплотнительной манжеты на
стержне под резьбовой крышкой);
• утечка воздуха в атмосферные каналы крана (плохая притирка золотника к зеркалу

золотника или конусного атмосферного клапана к своему седлу);

• заедание уравнительного поршня в нижнем положении (отсутствие смазки или

разрыв уплотнительного кольца поршня);

• зависание уравнительного поршня в верхнем положении (отсутствие смазки или

мала длина ограничителя подъема уравнительного поршня);

• недостаточная чувствительность уравнительного поршня (плохая притирка

уплотнительного кольца поршня к корпусу уравнительной части крана).

37.6. Проверка плотности уплотнительного кольца

уравнительного поршня

• Разрядить ТМ, уравнительный резервуар с надпоршневой камерой до 0 ат;
• Перекрыть кран двойной тяги ТМ;
• Поставить ручку крана во второе положение и зарядить через редуктор

подпоршневую камеру крана, а из нее уравнительный резервуар с надпоршневой камерой
до 5 ат. (канал зарядки уравнительного резервуара: магистральное окно зеркала,
пещерообразная выемка золотника, отверстие «У2» зеркала корпуса);
• Поставить ручку крана в перекрышу и открыть кран двойной тяги ТМ ;
• По красной стрелки двухстрелочного манометра проконтролировать время падения
давления воздуха в уравнительном резервуаре (из-за неплотности кольца поршня) с 5 ат
до 3 ат, которое должно быть не менее 30 сек.
