9. Воздушный фильтр мотор-компрессора

1

1 - корпус

2 - патрубок выходной
3 - набивка
4 - патрубок входной
5 - поддон
6 - масло

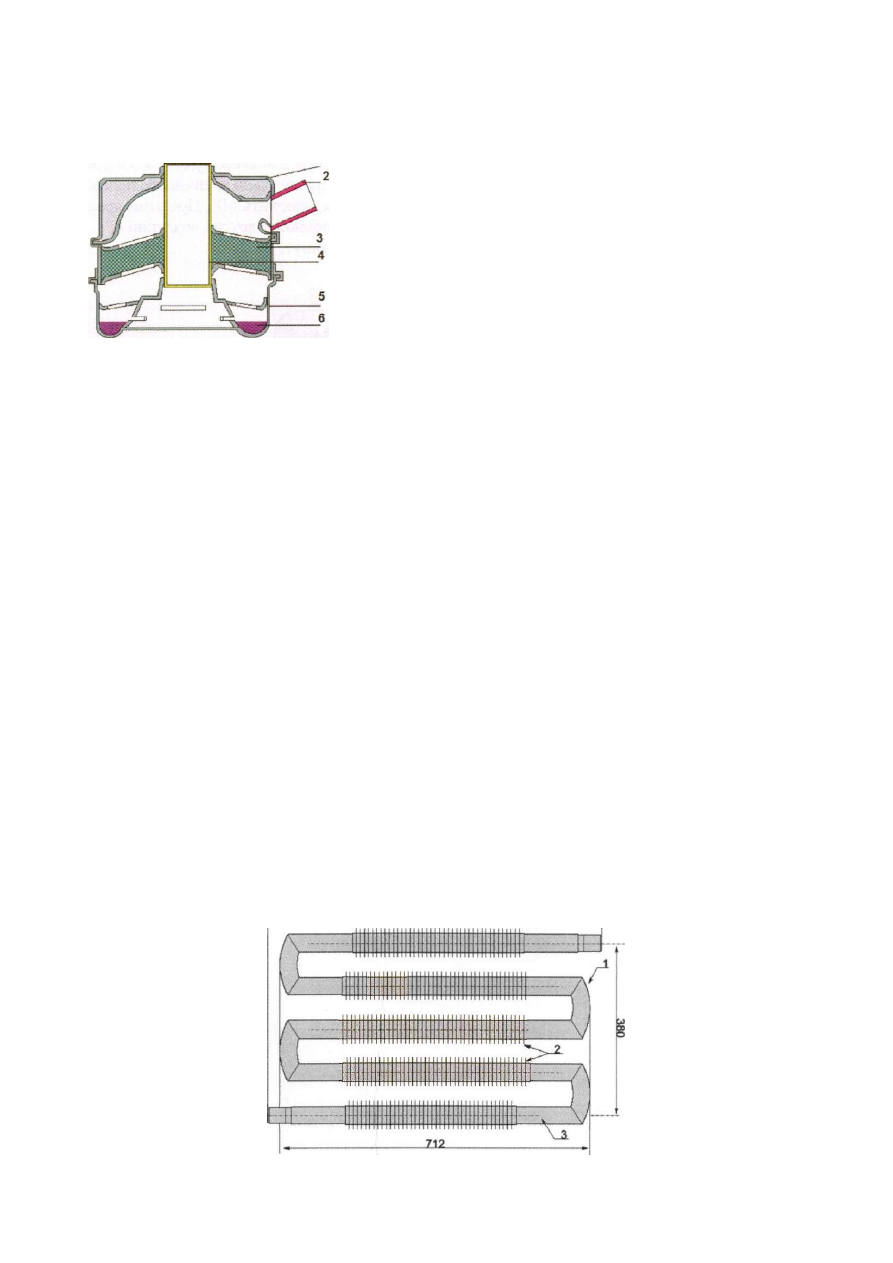

Рис.7. Фильтр мотор-компрессора

Воздушный фильтр (инерционно-контактный воздухоочиститель) предназначен для

очистки атмосферного воздуха, поступающего для сжатия в компрессор, от механических
примесей (пыли, частиц грязи и пр.) Фильтр установлен на корпусе компрессора и
крепится к его картеру при помощи хомута. Для предотвращения его падения на путь,
фильтр снабжен защитной цепочкой.

9.1. Работа фильтра.

При включении мотор-компрессора в магистрали всасывания образуется разрежение и

атмосферный воздух начинает всасываться внутрь корпуса через входной патрубок и
попадает в съемный поддон, в который предварительно залито 400 грамм компрессорного
масла. Воздух, соприкасаясь с поверхностью масла, очищается от относительно крупных
примесей, а затем через отверстия поступает вверх и проходит через фильтрующий
элемент, которым является набивка из промасленных капроновых нитей. В набивке
оседают более мелкие механические включения, и очищенный воздух через выходной
патрубок поступает в клапанную коробку компрессора для сжатия.

10. Змеевик

Змеевик предназначен для охлаждения выходящего из компрессора сжатого воздуха,

а также для частичной амортизации трубопровода НМ от вибрации, возникающей при
работе мотор-компрессора.

2 5 а

Рис 8. Змеевик-охладитель

15

Змеевик установлен под вагоном вертикально и поперек движения для лучшего обдува

и охлаждения. Крепится с помощью хомутов к кронштейнам рамы кузова. Змеевик
представляет собой пять отрезков труб с наружным диаметром 38 мм, сваренных между
собой угольниками. На внешней поверхности труб приварены стальные шайбы для
повышения эффективности теплоотдачи. Таким образом, температура сжатого воздуха
снижается со 180° С на входе в змеевик до 50° * 60 ° С на выходе.

11. Маслоотделитель

Масловлагоотделитель Э-120Т предназначен для очистки сжатого в компрессоре

воздуха от влаги и маслянистых включений.

При охлаждении воздуха происходит интенсивное выделение конденсата. Эта зона
располагается непосредственно после змеевика, для чего там установлены два
последовательно расположенных сборника- маслоотделителя.

1  К р ы ш к а

2  К р е п ё ж н ы е  б о л т ы
3 Корпус
4 Наполнитель
5  К р о н ш т е й н ы

6  Ш т у ц е р  в ы х о д н о й
7  Ш т у ц е р  с л и в н о г о крана
8 Сетчатые  п е р е г о р о д к и
3  Ш т у ц е р  в х о д н о й

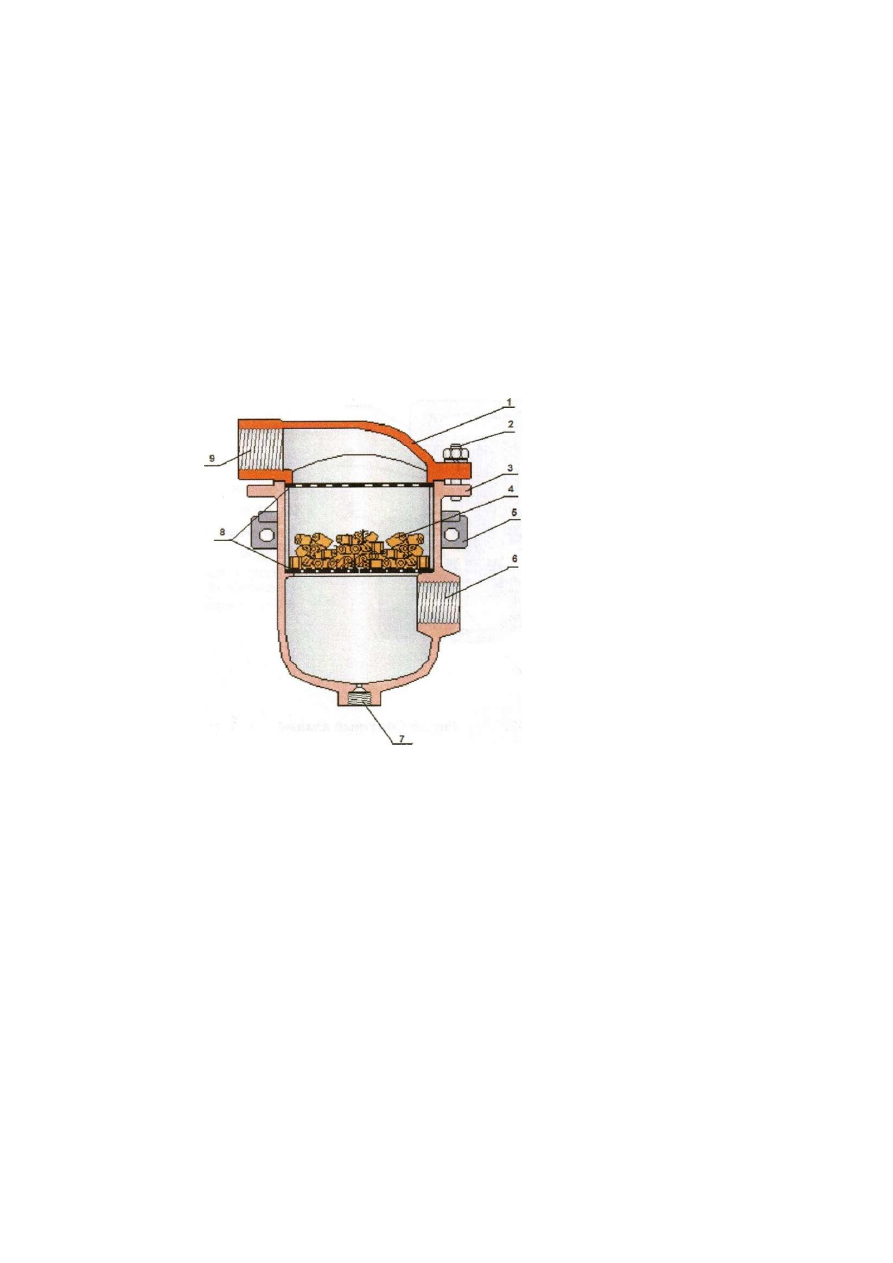

Рис 9. Маслоотделитель

На каждом вагоне установлены два маслоотделителя. Они расположены между

змеевиком и обратным клапаном Э-155 и крепятся при помощи кронштейнов к раме
кузова вагона.

11.1. Работа маслоотделителя

После змеевика сжатый воздух через входной штуцер попадает внутрь корпуса
маслоотделителя стремительно расширяется, и поднимаясь вверх, проходит через
наполнитель, состоящий из множества тонкостенных латунных или стальных цилиндров
общим весом около 800грамм , уложенных навалом в полости, образованной двумя
сетчатыми перегородками. На поверхности этого наполнителя происходит процесс
конденсации паров влаги и масла, и далее в капельном виде этот конденсат стекает вниз к
штуцеру сливного краника. Очищенный сжатый воздух проходит через выходной штуцер
в съемной крышке в следующий маслоотделитель, где снова происходит процесс очистки
и осушения воздуха, хотя его интенсивность ниже, чем в первом устройстве. Съемная
крышка маслоотделителя крепится к корпусу болтами через резиновую прокладку. Слив
конденсата из каждого маслоотделителя производится в ТО-1 при помощи сливного
краника.

Кроме описанного выше устройства для более качественной очистки воздуха перед

пневматическими и электропневматическими приборами, а также в начале ответвления
магистралей от напорного трубопровода установлены дополнительные сетчатые
контактные фильтры, состоящие из корпуса, фильтра и заглушки. Фильтр представляет
собой две латунные гильзы, между которыми расположен фильтрующий элемент,
состоящий из тонкошерстного войлока или фетра.

12. Обратный клапан Э-155

Обратный клапан предназначен для пропуска сжатого воздуха в одном направлении (в
направлении соответствующего воздушного резервуара) и предотвращении его пропуска в
противоположном направлении, то есть к компрессору, чем разгружает компрессор от

давления воздуха во время перерыва в работе и снижает утечки из главного резервуара. .

1  К р ы ш к а

2  С т а к а н

3  Ч у г у н н ы й  к о р п у с

4  С е д л о

5 У п л о т н и т е л ь н о е

р е з и н о в о е  к о л ь ц о

6  Р е з и н о в а я  п р о к л а д к а

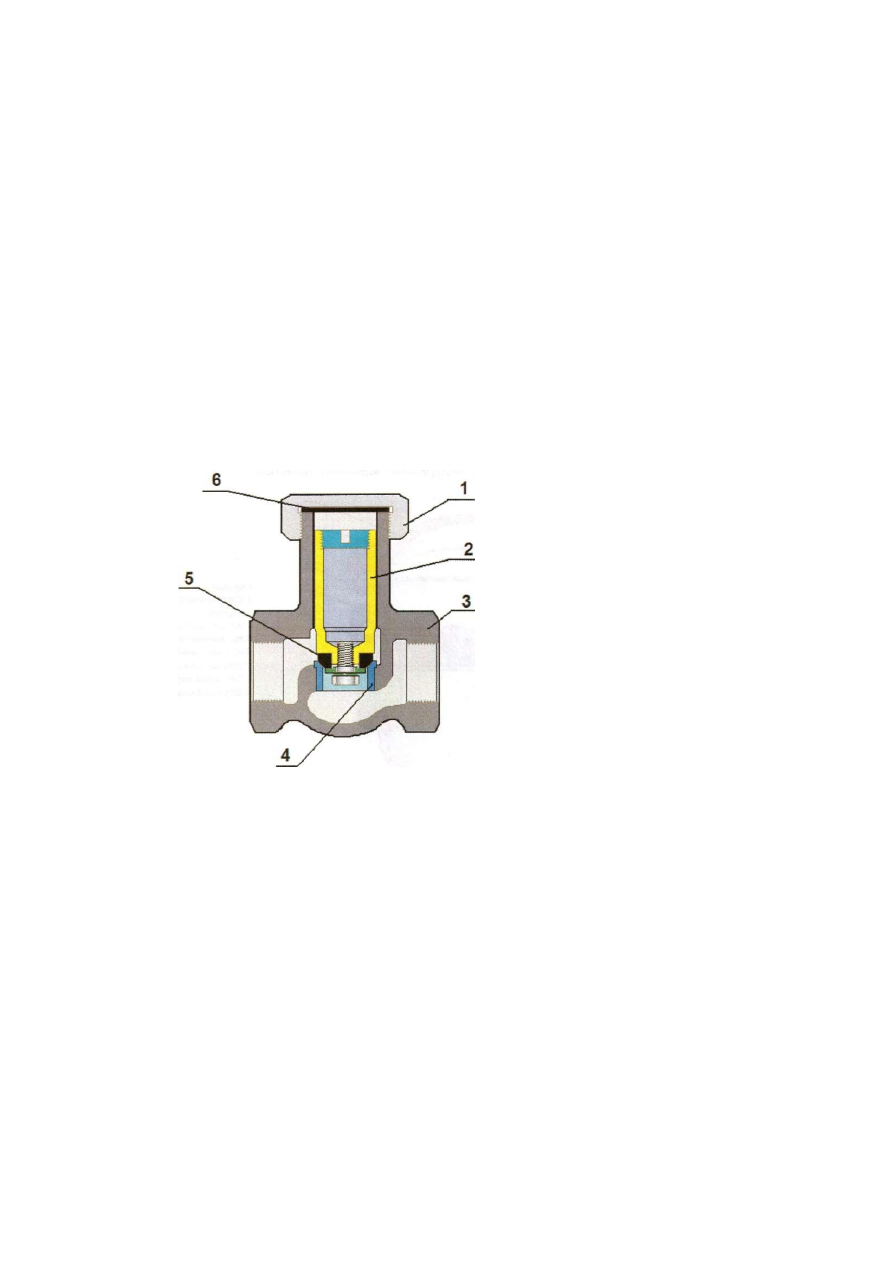

Рис.10. Обратный клапан

Обратный клапан типа Э-175 имеет трубную резьбу диаметром 1/2" и устанавливается
перед запасным резервуаром. Предназначен для предотвращения выхода сжатого
воздуха из запасного резервуара в обратную сторону при разрыве трубопроводов
напорной магистрали, проходящих под кузовом вагона и заканчивающихся до обратного
клапана Э-175. Для правильного монтажа клапанов в соответствующем трубопроводе
напорной магистрали на корпусе каждого из них отлита стрелка, указывающая
направление движения сжатого воздуха при открытом клапане.

Отличие обратных клапанов друг от друга заключается в следующем. Клапан Э -155 в

три раза больше Э - 175, и имеет снизу латунного стакана резиновое кольцо для
уплотнения посадочной поверхности, посадочная поверхность  Э - 1 7 5 притерта к своему
седлу. При этом оба стакана выполняют роль клапанов при пропуске сжатого воздуха.

17

12.1.Устройство обратного клапана

Каждый обратный клапан включает в себя следующие составные элементы:
- Корпус с горловиной, входным и выходным штуцерами, а также седлом для стакана,
которое может быть выполнено из стали для Э-155 или латуни для Э-175. Седло изнутри
запрессовано в корпус.
- Латунный стакан (клапан) находится на скользящей притирке внутри горловины
корпуса и имеет в верхней части резьбовую заглушку, изготовленную из стали или
капрона, а в нижней части резиновое уплотнительное кольцо для Э-155, которое крепится
к стакану при помощи болта, пружинной и упорной шайб.
- Стакан с внешней стороны имеет неплотность в виде продольной проточки (лыски),
необходимой для устойчивой работы клапана. При этом у стакана Э-155 глубина такой
неплотности составляет 0,7 0,9 мм, а у стакана Э-175 0,3 0,4 мм.
- Резьбовая крышка с резиновой уплотнительной прокладкой.

12.2. Работа обратного клапана

При включении мотор-компрессора усилием давления сжатого воздуха снизу стакан
плавно отрывается от своего седла, поднимается вверх до упора в резиновую прокладку и
в течении всего времени работы мотор-компрессора остается в верхнем положении,
пропуская сжатый воздух в направлении к соответствующему воздушному резервуару.
При отключении мотор-компрессора стакан под действием собственного веса плавно
опускается вниз т.к. наличии продольной проточки приводит к балансу давления над и
под стаканом и, прижимаясь к своему седлу, отсекает соответствующий воздушный

резервуар от нагнетательного тракта остановившегося мотор-компрессора.

Плавность хода стакана вверх и вниз обеспечивается наличием неплотности с его
внешней стороны. При ходе стакана вверх воздух, находящийся под ним в камере "В"
(рис.10.) начинает сжиматься и перетекать по неплотности стакана вниз, предоставляя
ему возможность подняться на максимальную высоту. При ходе стакана вниз в камере "В"
создается разрежение, и воздух начинает перетекать по неплотности стакана вверх,
обеспечивая наполнение камеры "В" и предоставляя возможность стакану плавно
опуститься на свое седло.

12.3. Неисправность обратного клапана

При эксплуатации подвижного состава могут встречаться следующие сбои в работе
обратного клапана.

1. Стакан стучит во время работы мотор-компрессора. Это может происходить в одном из

двух случаев: увеличенной глубины неплотности на стакане или по причине отсутствия на

нем верхней резьбовой заглушки. Обе эти причины приводят к возникновению излишней
подвижности стакана в вертикальной плоскости, и как следствие - резонансу в движении
от хода поршней компрессора.
2. Слишком медленное поднятие стакана при открытии обратного клапана и также
слишком медленное опускание стакана на седло (возможно зависание его в верхнем
положении) при закрытии обратного клапана. Эта неисправность может наблюдаться
также в одном из двух случаев: излишне плотной притирке внешней поверхности стакана
к внутренней поверхности горловины корпуса или из-за чрезмерно уменьшенной глубины
неплотности на стакане.
3. Неплотная посадка стакана на свое седло при отключении мотор-компрессора
возможно из-за попадания окалины под посадочную поверхность стакана или из-за
разрыва резинового уплотнительного кольца (Э-155).
