Классификация мачтовых подъёмников - часть 2

По конструкции механизма подъема мачтовые подъемники подразделяются на подъемники- с канатным и бесканатным механизмом подъема. Подъемники с канатными механизмами подъема оборудуют либо барабанными лебедками (например, многие грузовые подъемники и

грузопассажирский ПГС-800), либо лебедками с канатоведущими шкивами (грузопассажирский подъемник МГП-1000). К подъемникам с бесканатным механизмом подъема относятся грузопассажирские подъемники, выпускаемые польским предприятием Зремб в городе Гнезно и эксплуатирующиеся в СССР (рис. 18), а также отечественные подъемники МГПР-1000, ПР1-156 и ПР1-172. Эти подъемники имеют реечные механизмы подъема;

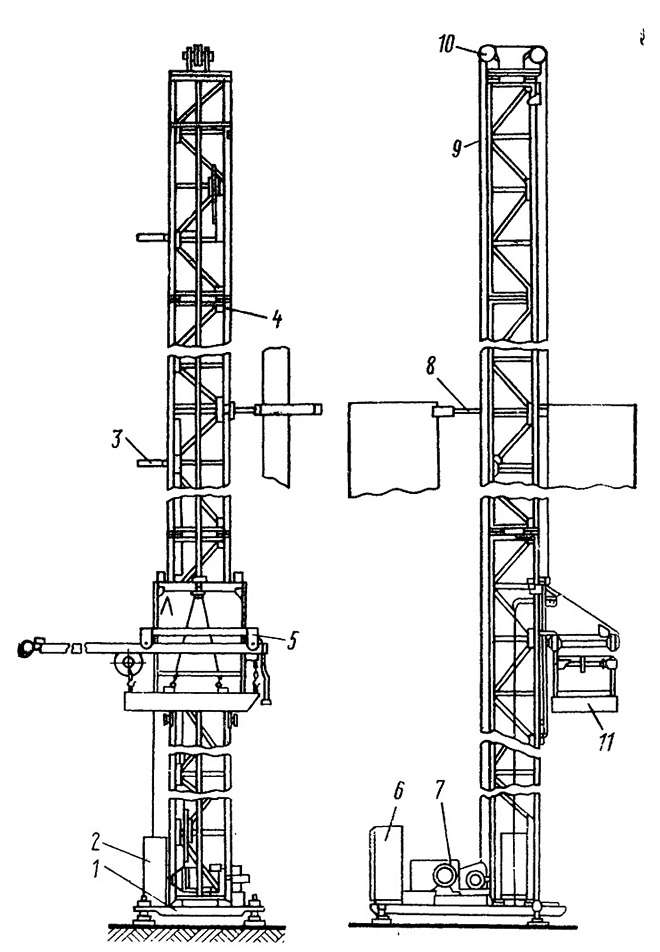

Рис. 12. Мачтовый грузовой подъемник ТП-14:
1 - опорная рама, 2 — барабан-кабелеукладчик, 3—скоба для подвесного кабеля, 4 — мачта, -5 — грузовая каретка, 6 — шкаф электрооборудования, 7 — грузовая лебедка, 8—настенная опора, 9 —грузовой канат, 10—головной блок,
11 — грузовая клеть

Рис. 13. Мачтовый грузопассажирский подъемник
ПГС-800-50/80:
1 — машинное отделение, 2—-оконный проем, 3 — настенная опора, 4 — кабина, 5 — мачта. 6 — нижнее ограждение, 7 — головка

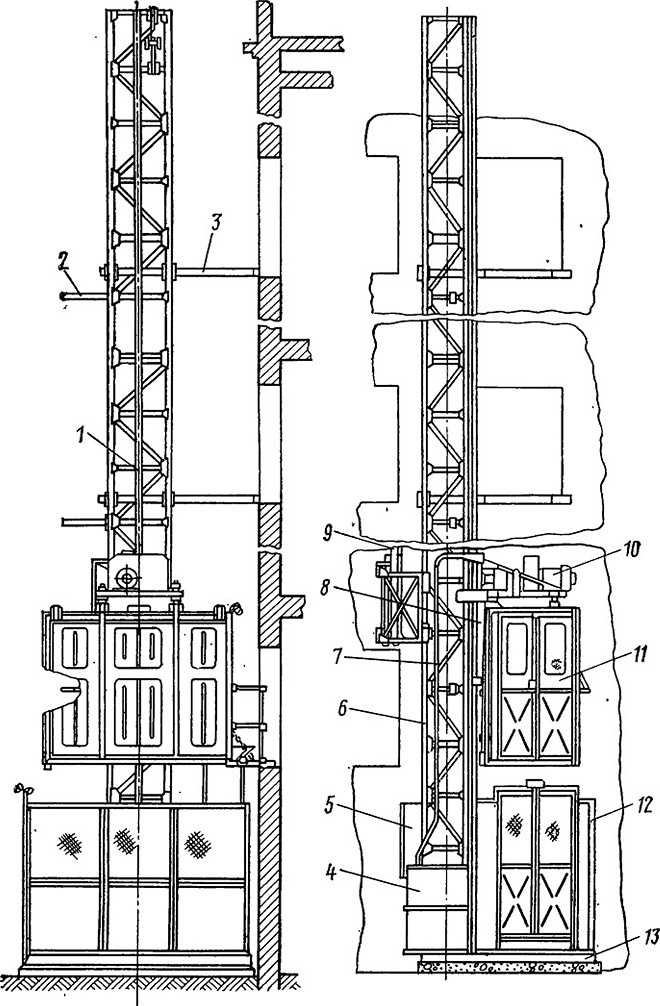

Рис. 14. Мачтовый грузопассажирский подъемник ПР1-172:
1 — рейка, 2 —скоба для подвесного кабеля, 3 — настенная опора, 4 —барабан-кабелеукладчик, 5 — шкаф электрооборудования, 6 — мачта, 7 — подвесной кабель, 8 — грузовая каретка, 9 — монтажная стойка, /0—механизм подъема,
11 — кабина, 12 — нижнее ограждение, 13 — опорная рама

Рис. 15, Мачтовый грузопассажирский подъемник МГП-1000:
1 — опорная рама, 2— противовес с резервными барабанами, 3 — головка, 4 — стрела. 5 — мачта, 6 — кабина. 7 — ограждение, 8 — настенная опора, 9 — здание

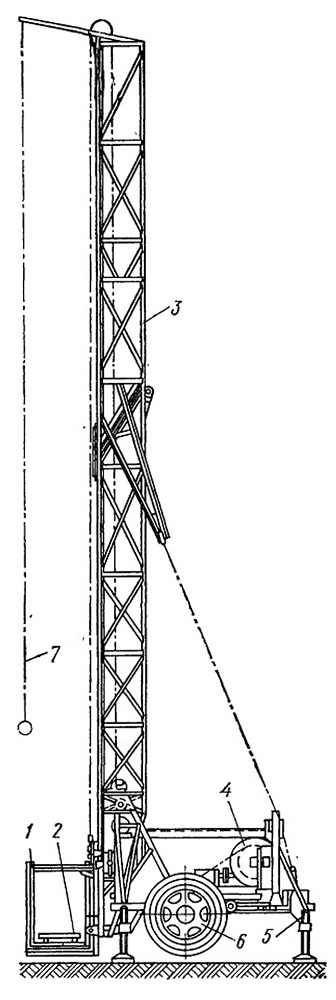

Рис. 16. Мачтовый грузовой подъемник ЖК-40:
1 — грузонесущий орган, 2 — выкатная площадка, 3 — мачта, 4 — грузовая лебедка, 5 — винтовые опоры (аутригеры), 6 — пневматические колеса. 7 — канат поэтажного управления

Рис. 17. Самоходный мачтовый грузовой подъемник ПГП-27-500:
1 — шкаф электрооборудования, 2 —опорная рама, 5 —грузовая лебедка, 4— мачта, 5— грузовая каретка, 6 — выдвижной монорельс, 7 — грузовая клеть, 8 — кронштейн для крепления
подвесного кабеля, 9 — упор, 10— кабина машиниста
