§ 2.

Параметры строительных подъемников

Параметры — это величины, характеризующие конструкцию и эксплуатационные качества машины. На рис. 2, а—в показаны приставные и передвижные подъемники с некоторыми параметрами, обозначенными буквами.

Грузоподъемность Q — номинальная (т. е. указанная в паспорте машины) масса груза, которая может быть поднята подъемником.

Наибольшая высота подъема груза Н — расстояние по вертикали от уровня земли до уровня расположения груза на грузонесушем органе, находящемся в крайнем верхнем рабочем положении (см. рис. 2, а).

Скорость подъема (опускания) груза Uп — скорость вертикального перемещения груза.

Величина перемещения груза- по горизонтали от оси мачты L — максимальное расстояние по горизонтали от оси мачты подъемника до конца грузонесущего органа, выполненного в виде платформы (см. рис. 2, а), введенной в оконный проем, или до оси крюка, на котором подвешен груз (см. рис. 2, б).

Величина вертикального перемещения h (см. рис. 2,6) грузовой клети, введенной в проем здания,— максимальное расстояние по вертикали от крайнего верхнего положения клети до ее крайнего нижнего положения.

Скорость подачи груза Uг — скорость горизонтального перемещения груза при введении его в проем здания.

Колея К (см. рис. 2, в) передвижных подъемников на рельсовом ходу — расстояние между осями рельсов, по которым перемещается подъемник. Для подъемников на пневмоколесном ходу — это расстояние между колесами, расположенными на одной

оси.

База Б подъемника—расстояние между осями передних и задних ходовых колес, перемещающихся по общему рельсу, или передних и задних пневмоколес, расположенных на одной стороне подъемника.

Установленная мощность — суммарная паспортная мощность расположенных на машине электродвигателей всех механизмов. Установленную мощность необходимо знать, чтобы определить сечение питающего электрического кабеля.

Конструктивная масса машины включает суммарную массу металлоконструкций, механизмов, электрооборудования и канатов (без балласта или противовеса).

Общая марса —масса машины-с учетом массы балласта или противовеса, размещенных на различных частях машины.

Наибольшее давление на колесо характеризуется

максимально возможной нагрузкой на одно колесо при работе подъемника.

Устойчивость свободностоящего подъемника — это способность противодействовать опрокидывающим его нагрузкам от массы груза, ветра, сил инерции и уклона. Удерживают подъемник от опрокидывания сила тяжести самого подъемника и балласта. Устойчивость подъемника рассчитывают для следующих случаев: работы машины с грузом' (грузовая устойчивость), нерабочего состояния (собственная устойчивость), внезапного снятия нагрузки с крюка (обрыв каната), монтажа (демонтажа).

Шаг настенных опор / — расстояние по вертикали между соседними настенными опорами.

Производительность, подъемника характеризуется суммарной массой грузов, перемещаемых в единицу времени (час или смену), иногда количеством подъемов в единицу времени.

Степень использования машины по времени и грузоподъемности определяется отношением машинного времени к общему времени пребывания машины на строительной площадке и отношением фактически поднятого груза за определенный, промежуток времени к максимально возможной величине груза, которую мог бы поднять подъемник.

Последние два параметра характеризуют режим работы подъемника или его механизма, т. е. показывают частоту появления в процессе работы максимальных нагрузок. Грузовые подъемники и их механизмы чаще всего работают в легком режиме, грузопассажирские— в среднем или тяжелом режиме. Режим работы подъемника определяется по режиму работы механизма подъема.

К параметрам подъемника относятся также температурные интервалы, в которых разрешается эксплуатировать подъемники, допускаемые климатические условия, ветровые районы.

Основные параметры грузовых строительных мачтовых подъемников регламентируются ГОСТ 14092—68 (табл. 1).

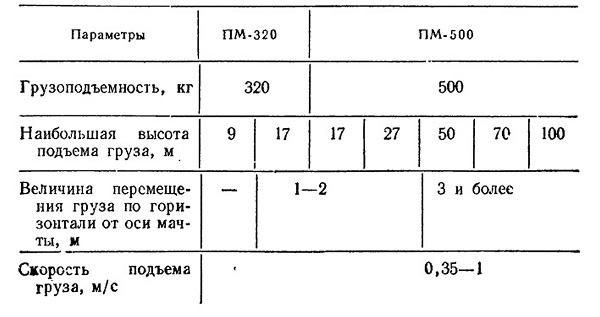

Таблица 1. Основные параметры грузовых строительных подъемников

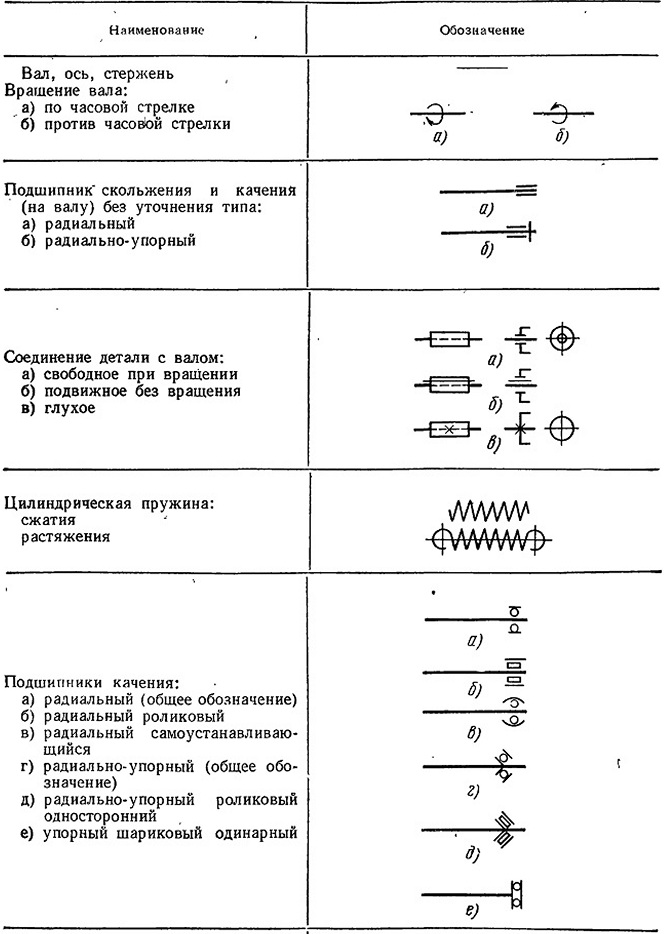

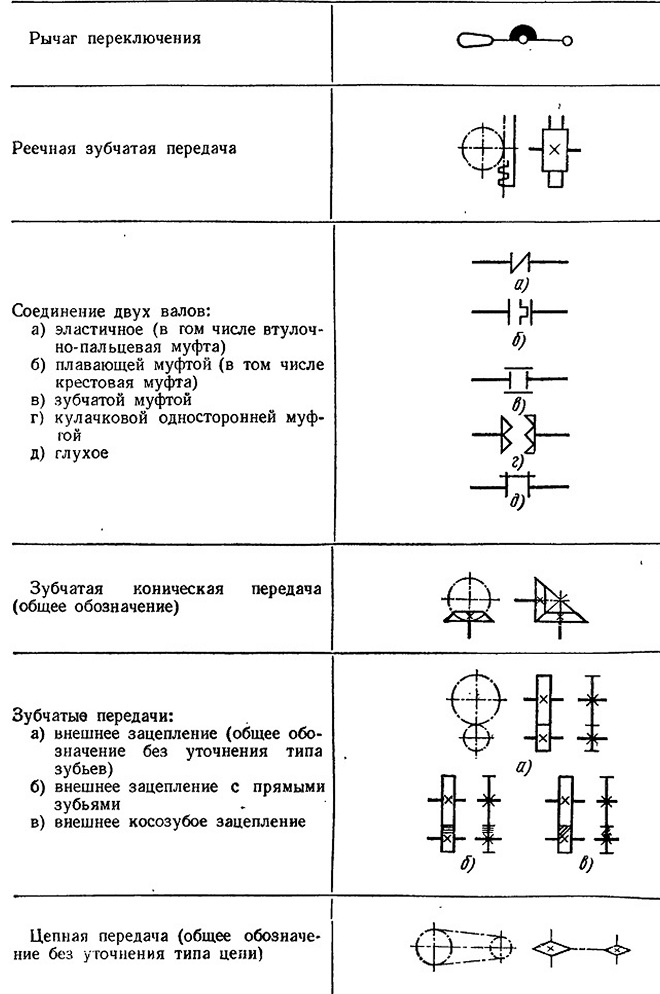

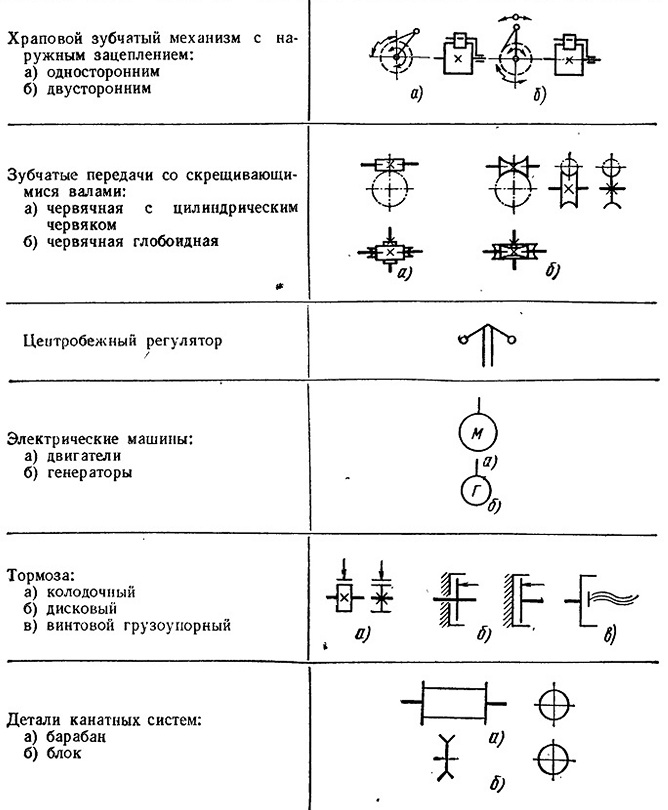

Таблица 2 Условные обозначения механизмов подъемников
