Пневмоколесный кран КС-4361А (технические характеристики)
описание и технические характеристики

Самоходный полноповоротный дизельный подъёмный кран максимальной грузоподъёмностью 16 т предназначен для строительных и погрузочных работ со штучными и сыпучими грузами на строительных площадках и складах. Кран имеет гидропривод опор и рулевого управления, решетчатую шарнирно-складывающуюся стрелу.
Машина работает с основной крюковой подвеской на стреле длиной 10,5 м, 15,5 м, 20,5 м и 25,5 м, а также со вспомогательной надставкой (гуськом) длиной 6 м. Со стрелой 10,5 м и 15,5 м кран с грузом на крюке передвигается со скоростью до 3 км/ч.
Особенностью кинематической схемы является применение гидротрансформатора, выходной вал которого связан цепной передачей с валом реверса вращения и передвижения. Работу всех исполнительных механизмов обеспечивает пневматическая система.
Для работы в условиях тропического климата существует специальная модификация КС-4361АТ.

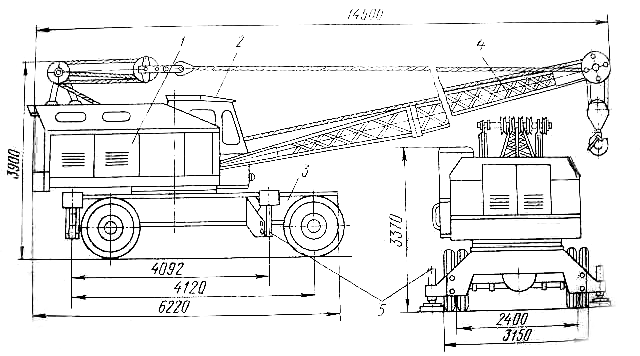

Габаритные размеры пневмоколесного крана КС-4361А

Техническая характеристика крана КС-4361А

Грузоподъемность максимальная, т
на опорах	16
без опор на колёсах и в движении *	9
Двигатель	СМД-14А
Мощность двигателя, л.с.	75
Высота подъема крюка, м
с основной стрелой	10
с полным стреловым оборудованием	25
с дополнительным оборудованием (удлинитель + гусек)	30
Скорость подъема (регулирование бесступенчатое) груза, м/мин
при стреле длиной 10,5 м	0…20
при стреле длиной 15,5 м	0…35
при стреле длиной 20,5 и 25.5 м	0…50
Скорость вращения поворотной части, об/мин	0,4…2,8
Наибольшая скорость передвижения, км/час
с грузом на крюке	3
самоходом без груза	18
Наименьший радиус поворота, м	12,1
Преодолеваемый угол подъема пути (без груза)	12°
Допустимый скоростной напор ветра, кгс/м2	15
Конструктивная масса крана, т	23
Наибольшая нагрузка на одно колесо, кг
при работе крана	8 350
при передвижении крана со стрелой 10,5 м	3 950
Наибольшая нагрузка на выносные опоры, кг
передние	22 340
задние	19 040
Габаритные размеры, мм:
длина	14 500
ширина	3 150
высота	3 900

* Грузоподъемность в движении указана при стреле, расположенной вдоль оси крана

Техническая характеристика крана КС-4361А

Высота подъема крюка, м	Грузоподъемность, т		Вылет, м
Высота подъема крюка, м	на выносных опорах	без выносных опор	Вылет, м
Стрела 10.5 м
10.0	16.0		4.0
10.0		9.0	3.8
9.4	8.0	5.0	6.0
8.4	6.0	3.75	7.5
5.3	3.4	2.3	10.0
Стрела 15.5 м
15.0	9.0	5.3	5.0
14.0	4.5	2.9	8.0
11.9	3.0	1.8	11.0
9.1	2.0	1.1	13.5
Стрела 20.5 м
20.0	5.3	3.1	6.5
18.1	2.5	1.5	11.0
16.0	1.65	1.05	14.0
12.8	1.2	0.75	17.0
Стрела 25.5 м
25.0	3.5	2.0	7.5
22.1	1.5	0.7	14.0
19.6	1.0	0.4	17.5
12.8	0.5		23.0
