Пневмоколесный кран К-106 / Пневмоколесный кран К-123

Пневмоколесный кран К-106 (технические характеристики)
описание и технические характеристики

Кран К-106 дизель-электрический, полноповоротный, имеет грузоподъемность до 10 т, вылет стрелы от 4 до 14 м и высоту подъема крюка до 18 м; снабжается грейфером емкостью 1,5 м3. Предназначается для монтажа строительных конструкций в промышленном и сельском строительстве; используется также на погрузочно-разгрузочных работах.

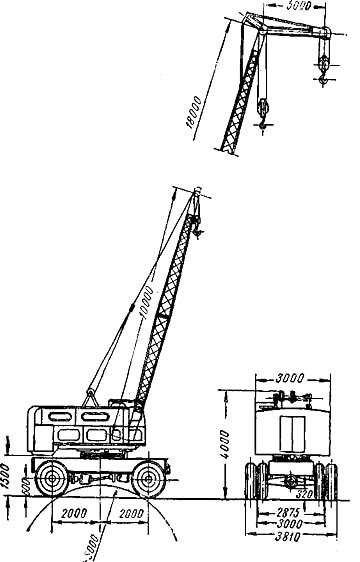

Пневмоколесный кран К-106

На поворотной платформе размещена дизель-электрическая установка с дизелем Д-54 (форсированным) и лебедки: главная, грейферная и стрелоподъемная. Привод всех механизмов - индивидуальный, от электродвигателей переменного тока, получающих питание от синхронного генератора трехфазного тока МСА-73/4А. Торможение при опускании груза и стрелы производится работающими электродвигателями.

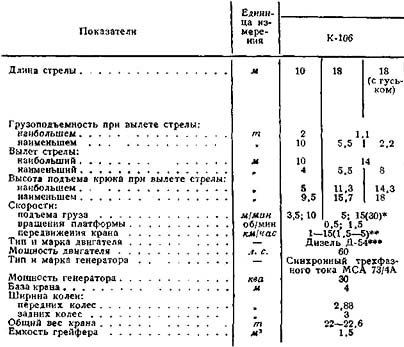

Техническая характеристика крана К-106

Кран имеет четыре рабочих движения: подъем груза, изменение вылета стрелы, вращение стрелы и передвижение крана.
Допускается совмещение любых трех рабочих движений. Ходовой частью крана служит специальная двухосная тележка, задние колеса которой - приводные - получают вращение от двухскоростного электродвигателя. Передние колеса (поворотные) - неприводные; при работе их оси фиксируются с помощью винтовых домкратов.
Кран имеет основную решетчатую стрелу длиной 10 м и удлиненную (18 м), оснащаемую 5-метровым гуськом.

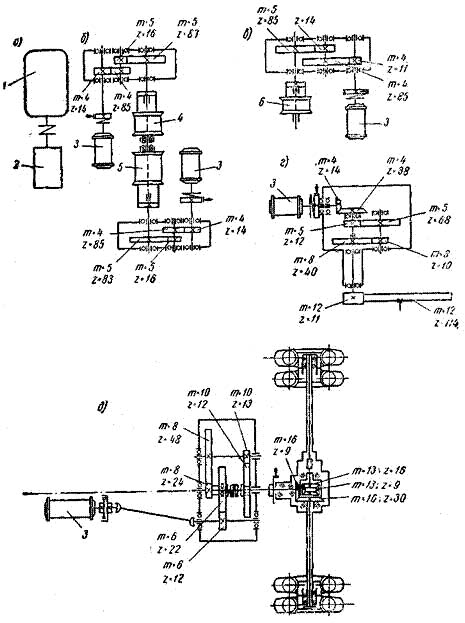

Кинематические схемы пневмоколесного крана К-106:
а - дизель-электрическая установка; б - главная и грейферная лебедки; в - лебедка стрелоподъемная; г - механизм вращения платформы; д - механизм передвижения крана; 1 - дизель Д-54 (форсированный); 2 - генератор типа MCA 73/4A; 3 - электродвигатель; 4 - барабан грейферной лебедки; 5 - барабан главной лебедки; 6 - барабан стрелоподъемной лебедки

По железной дороге кран транспортируется на одной платформе с разборкой ходовой части и вписывается в габарит 1-Т; при разборке кабины вписывается в габарит Т.
Для транспортирования в прицепе к автомобилю ЯАЗ-210 кран оснащается буксирным приспособлением.

Пневмоколесный кран К-123 (технические характеристики)
описание и технические характеристики

Кран К-123 дизельный, полноповоротный; имеет грузоподъемность до 12 т, вылет стрелы до 20 м и высоту подъема до 17 м; оснащается грейфером емкостью 1,5 м3. Кран выпускался с 1958 г. вместо снятого с производства пневмоколесного крана К-102. Предназначается для монтажа строительных конструкций в промышленном, жилищном и сельском строительстве; используется также на погрузочно разгрузочных работах.

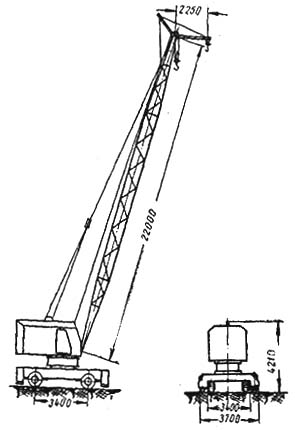

Пневмоколесный кран К-123

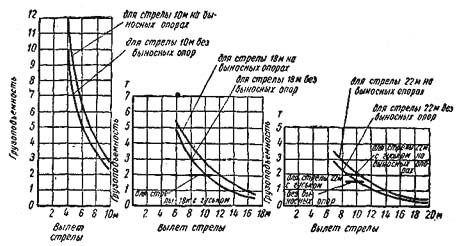

Графики грузоподъемности пневмоколесного крана К-123

На валу главной лебедки смонтированы грузовой и грейферный барабаны. Лебедка подъема стрелы выполнена с червячной передачей.
Привод всех механизмов производится от дизеля Д-54. Торможение груза при спуске может производиться механическими тормозами, а также работающим двигателем; опускание стрелы - работающим двигателем.
Ходовой частью крана служит специальная двухосная тележка, задние колеса которой - приводные, передние - управляемые.

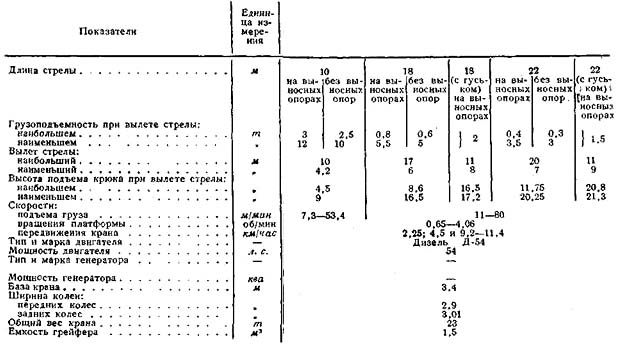

Техническая характеристика крана К-106

Кран оборудован выносными опорами (винтовыми домкратами), но может работать и без них.
Кран имеет основную решетчатую стрелу длиной 10 м и две удлиненных - 18 и 22 м; последняя оснащается гуськом.
На кране возможно совмещение двух рабочих движений: подъем (опускание) груза с подъемом (опусканием) стрелы в соответствии с грузовой характеристикой крана.
Управление механизмами крана - рычажное, разворотом колес - гидравлическое, тормозом передвижения - пневматическое.

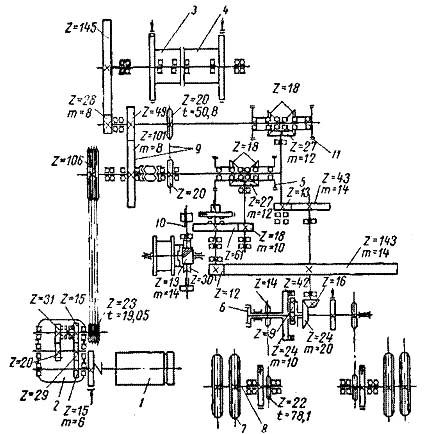

Кинематические схемы пневмоколесного крана К-123:
1 - двигатель; 2 - коробка перемены передач; 3 - грейферный барабан; 4 - грузовой барабан; 5 - реверс поворота и подъема стрелы; 6 - механизм передвижения крана; 7 - колеса; 8 - полуось; 9 - реверс главной лебедки; 10 - механизм подъема стрелы; 11 - реверс механизма передвижения крана

Транспортировка крана по железной дороге производится с частичной разборкой.
