3. После построения линии связи можно просмотреть и при необходимости отредактиро!

вать ее свойства. Чтобы открыть соответствующий диалог, дважды щелкните мышью по
любому участку линии связи. На экране появится диалог

Свойства (рис. 18.7, табл. 18.3)

В нем можно изменить
основное и дополни!
тельное поля марки!
ровки потенциального
узла, установить или
отключить видимость
полей на схеме. Потен!
циальному узлу при не!
обходимости можно на!
значить функцию цепи.

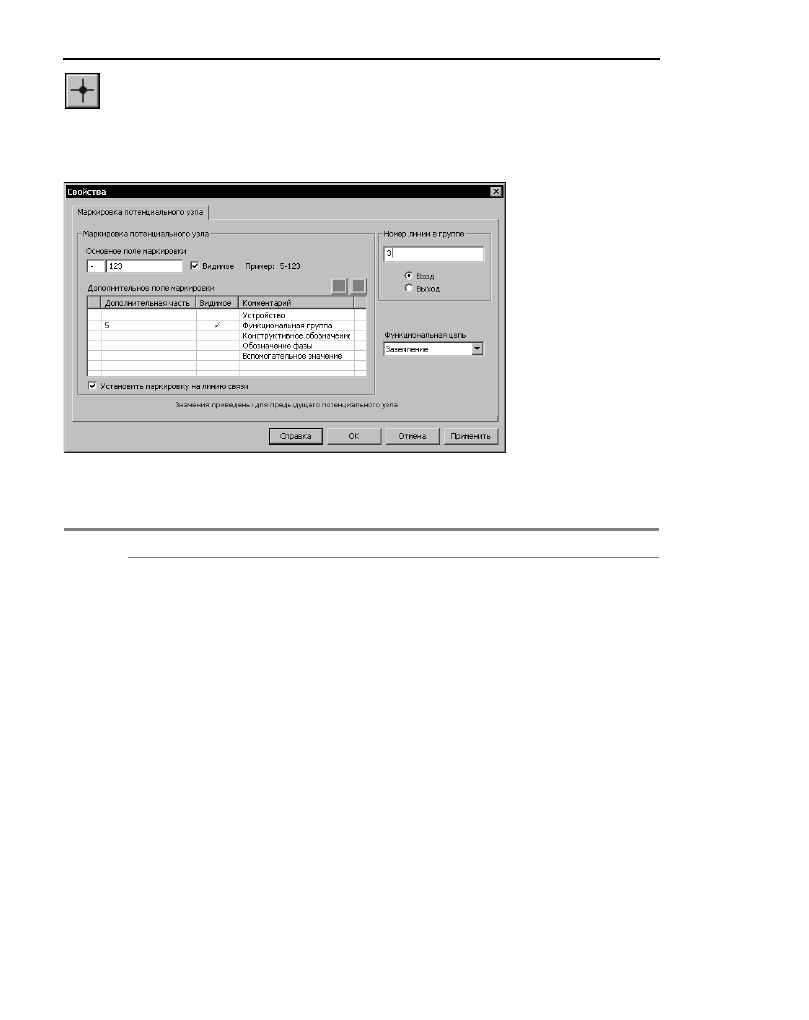

Рис. 18.7.  Диалог свойств линии связи

Табл. 18.3. Элементы управления диалога свойств линии электрической связи

Элемент

Описание

Основное поле
маркировки

Поле ввода маркировки потенциального узла. Слева от поля можно
ввести символ, который будет разделять тексты основного и
дополнительного полей маркировки.

Видимое

Включите эту опцию, чтобы основное поле маркировки
отображалось на схеме.

Дополнительное
поле маркировки

Таблица, в которой можно сформировать текст дополнительного
поля маркировки и установить его видимость на схеме.

Установить
маркировку
на линии связи

Включите эту опцию, чтобы отобразить на линии связи текст
маркировки потенциального узла.

Номер линии
в группе

Эту область диалога используйте при формировании
электрических принципиальных схем. Она доступна, если линия
электрической связи входит в группу (т.е. подключена к групповой
линии связи). Введите в ней порядковый номер линии в группе и
включите опцию

Вход (для участка линии до входа в групповую

линию) или

Выход (для участка линии после выхода из групповой

линии).

225

Глава 18. Приемы работы с объектами схем

18.5.3. Групповая линия связи

Линии связи, следующие в одном направлении, могут объединяться в группу. На схемах
такие группы отображаются в виде групповой линии связи, к которой подключаются
обычные линии электрической связи.

На схемах принципиальных всем линиям электрической связи нужно присвоить поряд!
ковый номер в группе. Причем для каждого потенциального узла порядковый номер на
входе в группу и на выходе должен быть одинаковым.

В монтажно!коммутационных схемах групповая линия связи отображает трассу про!
кладки жгутов. И для линий электрической связи в группе указывается не номер линии,
а маркировка провода. Групповую линию связи в МКС можно построить к точке подклю!
чения УГО аппарата. В этом случае в схему автоматически вставляется таблица. В ней
отображаются номера подключенных зажимов аппарата и маркировка проводов, к кото!
рым подключены зажимы.

Чтобы построить групповую линию связи, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Линии связей — Групповая линия связи.

2. На схеме последовательно укажите курсором точки прохождения групповой линии связи

(т.е. постройте трассу прохождения линии).

3. После построения групповой линии связи проведите к ней линии электрической связи

(см раздел 18.5.2).

На схемах принципиальных рекомендуется для каждого потенциального узла сразу пос!
троить полную трассу его прохождения, а затем присвоить ему порядковый номер в
группе для отображения до и после подключения к группе. Присвоение номера выпол!
няется в диалоге свойств (рис. 18.7, табл.



18.3).

3.1.

Сначала вызовите этот диалог двойным щелчком мыши на участке линии связи до
входа в групповую линию; введите данные о маркировке потенциального узла; в
области диалога

Номер линии в группе введите номер и включите опцию Вход.

3.2.

Затем вызовите диалог свойств двойным щелчком мыши на участке линии связи
после выхода из групповой линии; в области диалога

Номер линии в группе вве!

дите тот же номер и включите опцию

Выход.

Функциональная
цепь

В этой области диалога для потенциального узла можно выбрать из
списка функцию цепи.

*

Применить

Нажмите эту кнопку, чтобы внесенные изменения отобразились на
схеме без выхода из диалога.

* Если в настройках проекта для соединителей отсутствует список функцио!

нальных цепей, закройте диалог свойств, откройте Менеджер проектов,
сформируйте или отредактируйте перечень функциональных цепей (см.
раздел 15.1.6 на с. 183), а затем снова вернитесь в диалог свойств и завер!
шите ввод данных.

Табл. 18.3. Элементы управления диалога свойств линии электрической связи

Элемент

Описание

Часть IV.

Формирование документации

226

18.5.4. Электрическая шина

Электрическая шина — это конструкция соединителя, выполненная в виде пластины то!
копроводящего металла. На схеме она отображается в виде прямоугольника шириной
3 мм. Ширину шины можно определить в настройках проекта (см. раздел 15.1.6 на
с. 183).

Шины электрической связи строятся по аналогии с линиями электрических связей, за
исключением того, что их нельзя подключить к выводу аппарата.

Чтобы построить шину, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Линии связей — Шина.

2. На схеме последовательно укажите курсором точки для построения шины. Линии элек!

трической шины автоматически располагаются под углами, кратными 90 градусам.

3. После построения шины проведите к ней линии электрической связи.

При изменении направления построения шины автоматически оформляются ее изломы
и пересечения.

К шине можно подключать только простые линии электрической связи. При таком под!
ключении в принципиальных схемах вставляется точка связи, а в МКС — символ разбор!
ного соединения.

Свойства шины можно просмотреть и отредактировать в диалоге, который открывается
двойным щелчком мыши по шине. Этот диалог аналогичен диалогу свойств линии элек!
трической связи (рис. 18.7, табл. 18.3), только для шины можно дополнительно ввести
имя и установить его видимость на схемах.

18.6.

Клеммник

Если два аппарата расположены на разных поверхностях, то при проведении между ни!
ми линии электрической связи на одной из поверхностей создается клеммник. При этом
в диалоге свойств поверхности (см. раздел 17.3 на с. 192) должна быть включена опция
Наличие клеммника на поверхности. В составе клеммника для этого соединения
формируется клемма.

Работа над клеммником ведется в диалоге

Свойства клеммника (рис. 18.8). Элементы

управления диалога представлены в табл. 18.4.

Чтобы открыть диалог, выполните следующие действия.

1. В дереве проекта установите курсор на имя клеммника.

2. Из контекстного меню вызовите команду

Свойства...

В появившемся диалоге можно изменить состав и свойства клеммника.

227

Глава 18. Приемы работы с объектами схем

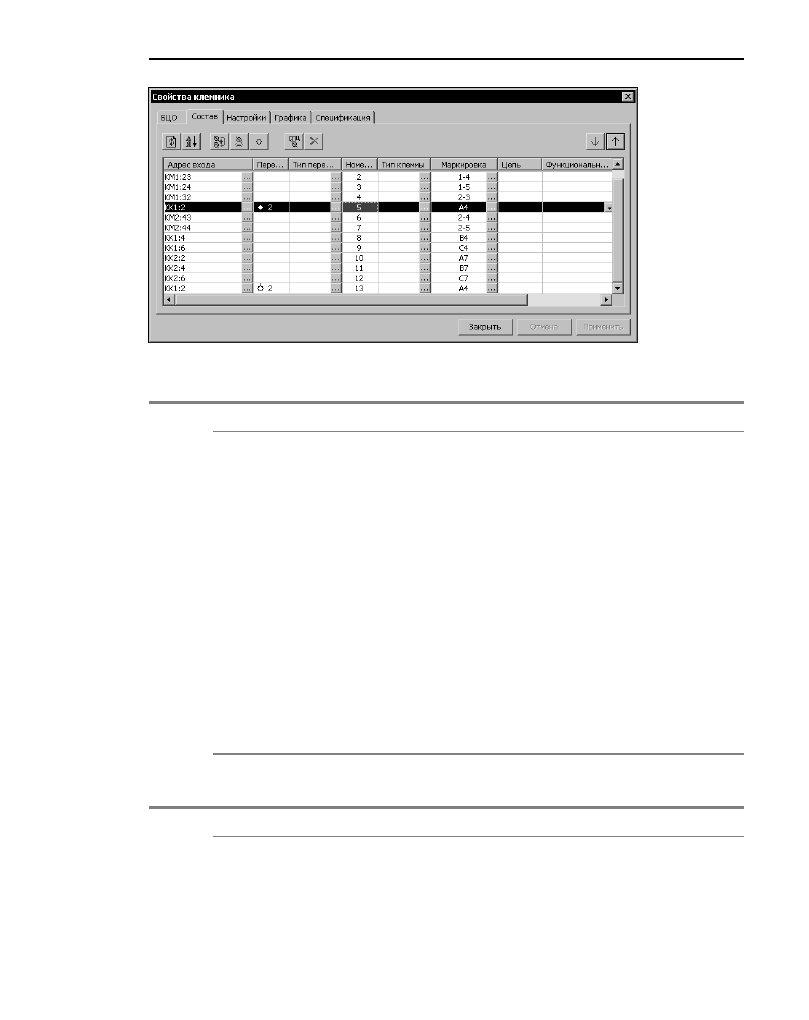

Рис. 18.8.  Диалог Свойства клеммника

Табл. 18.4. Элементы управления диалога Свойства клеммника

Элемент

Описание

БЦО

В этой вкладке вводится БЦО клеммника (позиционное
обозначение и дополнительная часть).

Состав

В этой вкладке (рис. 18.8) можно просмотреть и отредактировать
состав клеммника. Элементы управления вкладки представлены в
табл. 18.5.

Настройки

В этой вкладке можно изменить настройки клеммника. Описание
элементов управления вкладки представлено в табл. 17.17 на
с. 208.

Графика

С помощью элементов управления этой вкладки (рис. 18.9) можно
установить вид отображения клеммника на листах схем и
расположить клеммник на принципиальной или монтажно!
коммутационной схеме. Элементы управления вкладки
представлены в табл. 18.7.

Спецификация

Описание элементов такой же вкладки приведено в разделе 17.6.3
на с. 209.

Табл. 18.5. Элементы управления вкладки Состав

Элемент

Описание

Таблица

В таблице содержится описание состава клеммника. Структура
таблицы приведена в табл. 18.6.

Обновить

Нажмите эту кнопку, чтобы обновить таблицу после
редактирования.
