Часть IV.

Формирование документации

216

18.2.1.

Ввод буквенноцифрового обозначения

Ввод БЦО выполняйте сразу после фиксации точки вставки УГО. Обязательно введите
позиционное обозначение аппарата, которому принадлежит данное условное графичес!
кое обозначение.

Если перед созданием схемы про!
изводилось наполнение перечня
комплектующих, то позиционное
обозначение можно выбрать из
списка с помощью кнопки справа
от поля ввода позиционного обоз!
начения. После нажатия кнопки на
экране откроется диалог

Выбор

БЦО (рис. 18.3).

1. Введите или выберите в диало!

ге позиционное обозначение.

2. Сформируйте при необходи!

мости дополнительную часть
БЦО и включите (или отключи!
те) видимость БЦО на схеме.

18.2.2. Выбор аппарата

1. После ввода БЦО активизируйте в диалоге свойств УГО (рис. 18.2, табл. 18.2) вкладку

Спецификация.

2. Чтобы открыть диалог выбора аппарата, нажмите кнопку

Изменить и выберите из базы

нужный тип аппарата.

После ввода данных об аппарате на условном графическом обозначении отображаются
номера зажимов, соответствующие именно той функциональной части аппарата, кото!
рой принадлежит это условное графическое обозначение. На экране появится диалог
свойств аппарата (см. раздел 17.4 на с. 198). Дальнейшую работу по определению
свойств УГО выполняйте в этом диалоге. Такой же диалог открывается при добавлении
аппарата на поверхность во время наполнения проекта комплектующими изделиями.

18.2.3. Перекрестная ссылка

Для аппаратов, которые на схеме изображаются разнесенным способом (несколькими
условными графическими обозначениями), автоматически формируются перекрестные

Перекрестная
ссылка

В этой вкладке можно изменить настройки отображения
перекрестных ссылок на схеме. Описание элементов управления
вкладки содержится в табл. 15.2 на с. 182.

Табл. 18.2. Элементы управления диалога свойств УГО

Элемент

Описание

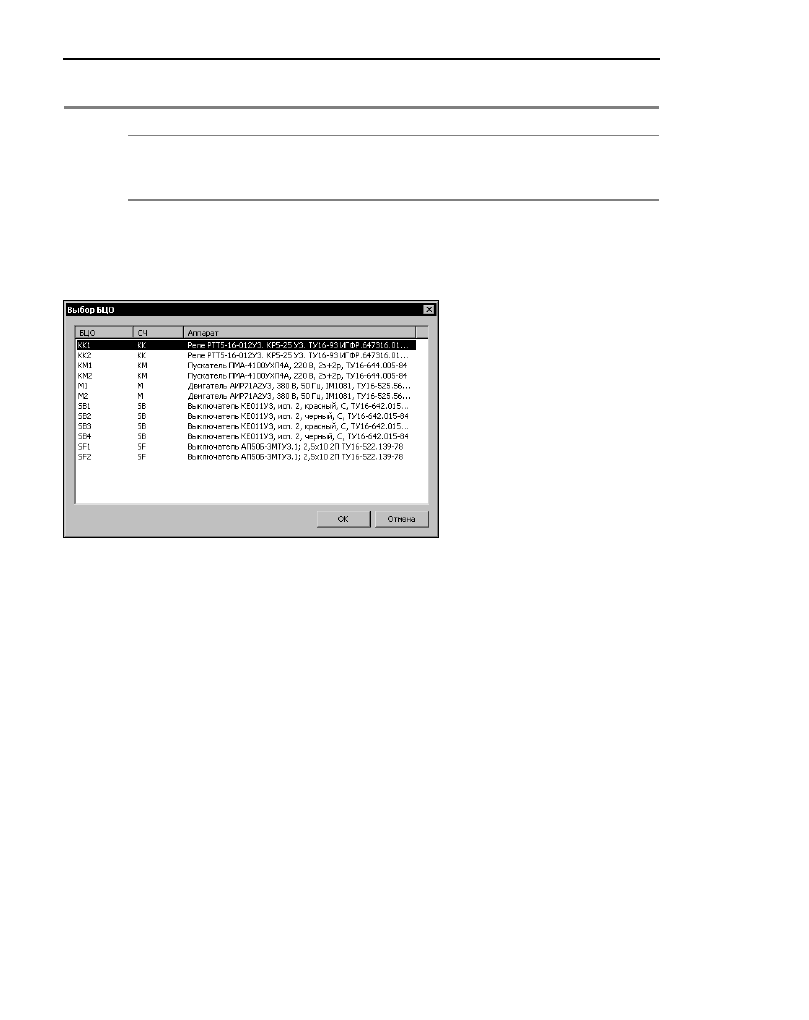

Рис. 18.3.  Диалог Выбор БЦО

217

Глава 18. Приемы работы с объектами схем

ссылки. Перекрестная ссылка указывает номер листа и номер зоны, в которой находятся
остальные условные графические обозначения этого аппарата.

При сдвиге одного из условных графических обозначений аппарата происходит автома!
тический пересчет перекрестной ссылки у всех условных графических обозначений дан!
ного аппарата.

При необходимости видимость перекрестной ссылки, равно как и любого другого текс!
тового поля, которое находится возле условного графического обозначения, можно от!
ключить.

Это можно сделать как для конкретного условного графического обозначения, так и для
всех последующих вставляемых на схему обозначений. Отключение текстовых полей
для всех последующих обозначений выполняется в диалогах настройки системы КОМ!
ПАС!Электрик Std и настройки текущего документа (см. разделы 15.1 на с. 180 и 17.9.2
на с. 211).

18.2.4. Контроль переполнения функциональных групп аппарата

При работе над схемами в проекте выполняется контроль переполнения функциональ!
ных частей аппарата. Например, при попытке повторно вставить в схему замыкающий
контакт аппарата, который реально содержит только один такой контакт, система пре!
дупредит пользователя. После этого в диалог свойств аппарата подгружается тот аппа!
рат, в который была сделана попытка добавить УГО замыкающего контакта. Выйти из со!
здавшейся ситуации можно одним из следующих способов.

▼

Изменить позиционное обозначение вставленного условного графического обозначе!
ния, тем самым создав новый аппарат в проекте.

▼

Изменить тип аппарата на тот, в котором имеется достаточное количество замыкающих
контактов.

▼

Расширить функциональный набор основного аппарата за счет добавления к нему со!
путствующего элемента. Например, к пускателю может быть прикреплена контактная
приставка.

Чтобы прикрепить к аппарату сопутствующий элемент, выполните следующие действия.

1. Установите курсор на уровень

Составная часть и откройте вкладку Сопутствующие

элементы.

2. В верхней части диалога выделите нужные сопутствующие элементы и нажмите кнопку

Добавить.

В нижней части диалога отобразятся выбранные элементы.

3. Нажмите кнопку

Применить или ОК.

После этого вставленное условное графическое обозначение будет включено в состав
аппарата. При этом условному графическому обозначению присваивается группа номе!
ров зажимов именно из контактной приставки. Если в аппарате содержится несколько
однофункциональных групп, и они еще не задействованы в проекте, то группу номеров
зажимов можно изменить.

Чтобы изменить группу номеров зажимов, выполните следующие действия.

Часть IV.

Формирование документации

218

1. Установите курсор на имя УГО и откройте вкладку

Зажим.

2. Из списка

Группа номеров выберите нужную группу.

3. Нажмите кнопку

Применить или ОК.

18.2.5. Заполнение текстовых полей на УГО

Для условного графического обозначения в диалоге свойств аппарата можно вводить
дополнительную текстовую информацию. Некоторые текстовые поля могут заполняться
из базы данных после выбора типа аппарата. Количество текстовых полей на условном
графическом обозначении и способ их заполнения определяется при сохранении этого
обозначения в базу данных.

Чтобы заполнить текстовые поля на УГО, выполните следующие действия.

1. Установите курсор на имя УГО и откройте вкладку

Технические характеристики.

2. Введите значения нужных характеристик. Значения характеристик можно вводить в об!

ласти диалога

Текстовые поля, заполняемые пользователем в ячейку графы Зна

чение.

3. В области диалога

Текстовые поля, заполняемые из базы данных комплектую

щих можно только управлять видимостью полей на схемах. Маркер слева от значения
характеристики управляет видимостью поля на схемах. Если он установлен, текст поля
будет отображаться на схемах. Снять маркер можно щелчком мыши в ячейке его разме!
щения. Повторный щелчок мыши восстановит маркер.

4. Нажмите кнопку

Применить или ОК.

18.3.

Автоматическая расстановка УГО МКС

18.3.1.

Расстановка на схеме соединения или схеме подключения

Чтобы расставить на чертеже схемы УГО МКС, выполните следующие действия.

1. Откройте лист схемы соединений (подключения).

2. Вызовите команду

КОМПАСЭлектрик — Операции — Расставить УГО МКС...

На экране откроется диалог, содержащий перечень всех поверхностей, для которых бы!
ли созданы схемы расположения (рис. 18.4).

Расставлять УГО МКС можно только в монтажно!коммутационных схемах при наличии
сформированной схемы расположения.

219

Глава 18. Приемы работы с объектами схем

3. Выберите поверхность.

4. Выберите из списка угол поворота поверхности на черте!

же

5. Нажмите кнопку

ОК.

УГО МКС аппаратов поверхности автоматически размес!
тятся на чертеже. Причем координаты привязки УГО будут
точно такими, как на чертеже схемы расположения.

Если у составной части какого!либо аппарата есть сопутс!
твующий элемент, то УГО этого сопутствующего элемента
автоматически разместится на чертеже слева от УГО ос!
новного аппарата. Если сопутствующих элементов не!
сколько, их УГО последовательно размещаются на черте!
же слева от предыдущего.

УГО сопутствующего элемента допускается перемещать
(перемещая характерную точку вставки), поворачивать
(перемещая характерную точку поворота) и удалять.

Поворот может производиться только на предопределенный в Мастере сохранения угол.
Первичный угол поворота определяется перед вставкой УГО в соответствующем диало!
ге.

При удалении УГО основного аппарата удаляются УГО сопутствующих элементов. Удале!
ние УГО сопутствующего элемента не приводит к удалению УГО основного аппарата.

УГО сопутствующего элемента, которое уже вставлено в схему, вторично вставить в схе!
му нельзя. Его можно только продублировать.

18.3.2. Расстановка на схеме общих соединений

Чтобы расставить на чертеже схемы УГО МКС, выполните следующие действия.

1. Откройте лист схемы общих соединений.

2. Вызовите команду

КОМПАСЭлектрик — Операции — Расставить УГО МКС...

На экране откроется диалог, содержащий перечень всех схем расположения (рис. 18.5).

На листы схемы подключения (Э5) вставляются УГО только тех аппаратов, которые со!
единены с аппаратами другой поверхности (напрямую, не через клеммник). При этом
возле УГО показываются только те адресные ссылки (если включена их видимость), ко!
торые описывают внешнее (с аппаратами другой поверхности) подключение проводов.

Рис. 18.4.  Диалог Выбор поверхности

 и угла поворота
