Часть IV.

Формирование документации

220

3. Выберите из перечня схему.

4. Выберите из списка угол поворота УГО на чертеже

схемы.

5. Нажмите кнопку

ОК.

На листы схемы общих соединений (Э6) автоматически
вставляются УГО всех аппаратов, которые показаны на
схеме расположения.

18.4.

Вставка серии УГО

Чтобы вставить в схему серию УГО, выполните следующие действия.

1.  Сделайте текущим лист схемы.

2. Вызовите команду

КОМПАСЭлектрик — Операции — Вставить серию УГО...

Рис. 18.5.  Диалог Выбор схемы

расположения и угла поворота

Вставлять серию УГО можно в монтажно!коммутационные схемы и в схемы расположе!
ния.

221

Глава 18. Приемы работы с объектами схем

На экране откроется диалог

Вставка серии УГО

(рис. 18.6).

3.

В области

Перечень поверхностей проекта:

выберите из списка название поверхности, для
которой нужно сформировать чертеж схемы. В
диалоге отобразится таблица, содержащая спи!
сок БЦО УГО аппаратов, которые расположены на
поверхности.

Маркером!«галочкой» в графе

Доступно отмечены те

УГО, которые еще не размещены на чертеже. УГО, раз!
мещенные на чертеже, отмечены маркером!«крести!
ком». Повторно разместить их на чертеже невозмож!
но.

4. Выберите из списка УГО, отмеченные маркером!«галочкой», и разместите их на чертеже.

Для размещенных УГО маркер!«галочка» автоматически заменится на маркер!«крес!
тик».

5. Чтобы диалог не закрывался после размещения на чертеже каждого УГО, включите оп!

цию

Возврат в диалог.

18.5.

Соединители

В качестве соединителей в системе КОМПАС!Электрик Std используются:

▼

линия электрической связи,

▼

групповая линия связи,

▼

электрическая шина.

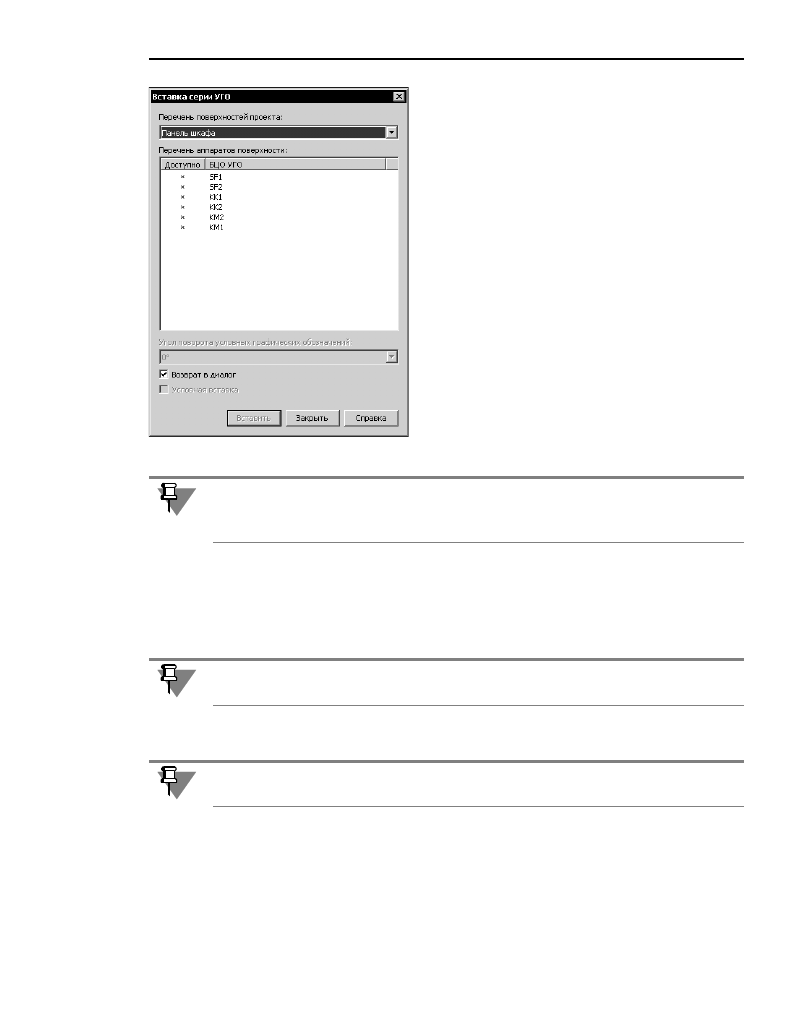

Рис. 18.6.  Диалог Вставка серии УГО

 Для того, чтобы вставить в схему расположения проекционный вид аппарата, отличный
от уже вставленного, можно воспользоваться командой Менеджера проектов

Вставить

вид аппарата (см. раздел 16.2 на с. 190).

Таким способом можно расставить УГО аппаратов проекта, которые размещены на по!
верхностях.

Соединители можно строить в принципиальных и монтажно!коммутационных схемах.

Часть IV.

Формирование документации

222

При построении соединителей необходимо указать начальную точку, а затем последую!
щие точки соединителя. Чтобы при построении соединителя указать новую начальную
точку, нажмите клавишу <Esc>. Повторное нажатие клавиши <Esc> прерывает команду
построения соединителя.

Линии электрической связи и групповой линии связи можно строить под углами, крат!
ными 45 градусам, а электрической шины — 90 градусам. После построения соедините!
ля его угол можно изменить на любое значение средствами КОМПАС!График. У линий
электрических связей в этом случае появляется третья характерная точка, расположен!
ная в середине отрезка. Изменяя положение этой точки, можно получить излом линии
связи.

Линии связей, проведенные поверх друг друга, преобразуются в одну линию электричес!
кой связи.

После построения соединителя на него могут быть установлены дополнительные симво!
лы: точка связи, обрыв, перемычка, клемма, коаксиальный кабель, экран, скрутка, объ!
единение в кабель, соединение с корпусом, заземление (см. раздел 18.7 на с. 232).

Группа соединителей, ограниченных со всех сторон выводами УГО, объединяются в по!
тенциальный узел.

18.5.1.

Свойства соединителей

В схеме для соединителей можно назначить следующие свойства:

▼

маркировка провода потенциального узла,

▼

имя электрической шины,

▼

номер линии в группе,

▼

функция цепи.

Все свойства соединителей определяются в диалоге свойств, который вызывается двой!
ным щелчком мыши на соединителе в схеме.

Для обычной линии связи можно ввести маркировку провода потенциального узла и вы!
брать из списка функциональную цепь, к которой относится данный потенциальный
узел. Список функциональных цепей формируется для каждого проекта в диалоге на!
стройки проекта (см. раздел 15.1.6 на с. 183).

Свойства, заданные для одной линии связи, распространяются на все остальные линии,
входящие в состав одного потенциального узла. Изменение свойств на одной линии свя!
зи приводит к их изменению у всех линий потенциального узла.

Попытка присвоить потенциальному узлу уже существующую маркировку приводит к
выводу на экран сообщения об ошибке.

Маркировка потенциального узла может отображаться на одной линии связи, на не!
скольких линиях связи одновременно, или может быть скрыта.

Для электрической шины кроме маркировки и функции цепи можно вводить ее имя.

В принципиальных электрических схемах для линии электрической связи, которая вхо!
дит в группу, кроме маркировки и функции цепи, можно присвоить ее номер в группе.
Линии связи, которым присвоен одинаковый номер линии в группе, объединяются в
один потенциальный узел. Если в групповую линию входит более двух линий электри!

223

Глава 18. Приемы работы с объектами схем

ческой связи одного потенциального узла, то возле входа через дробь указывается ко!
личество выходов. Расположением входа можно управлять.

18.5.2. Линия электрической связи

Линия электрической связи показывает в схемах наличие электрической связи между
зажимами аппаратов.

Возможны следующие варианты построения линий электрических связей по отношению
к УГО.

▼

С привязкой к точкам подключения на УГО.

▼

С разрывом линии в точках подключения при сквозном построении линии поверх УГО.

▼

С разрывом линии в точках подключения при установке на нее УГО.

▼

С объединением линий, подключенных к противоположным выводам УГО, при удалении
этого УГО из схемы.

▼

Фиксация линий в точках подключения к УГО (см.раздел 13.4.1 на с. 173).

Чтобы построить линию электрической связи, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Линии связей — Линия электрической

связи.

2. На схеме последовательно укажите курсором точки прохождения линии электрической

связи.

При нахождении курсора в непосредственной близости от условного графического
обозначения на нем подсвечиваются точки подключения. В принципиальной схеме эти
точки подсвечиваются красным цветом, а в МКС цвет зависит от ситуации.

▼

Если вызвана команда и курсор находится в непосредственной близости от УГО, то:

▼

красным цветом обозначены выводы, не имеющие подключения в принципиаль!
ной схеме;

▼

зеленым цветом обозначены выводы, имеющие подключения в принципиальной
схеме.

▼

Если линия связи зафиксирована в точке подключения к УГО, то:

▼

красным цветом обозначены выводы другого потенциального узла (подключать
нельзя);

▼

оранжевым цветом обозначены выводы, не имеющие подключения в принципи!
альной схеме (подключение возможно, но не рекомендуется);

▼

зеленым цветом обозначены выводы, которые соединены между собой в принци!
пиальной схеме данным потенциальным узлом.

Когда линия связи проходит через условное графическое обозначение, она автоматичес!
ки разрывается в точках подключения УГО.

В места T!образных пересечений автоматически вставляется точка связи.

При X!образном пересечении точка связи ставится в зависимости от настроек проекта
для соединителей (см. раздел 15.1.6 на с. 183). Если в настройках соединителей выклю!
чена опция

Устанавливать точку связи при Xобразном пересечении, то точка свя!

зи в пересечение не вставляется. В этом случае точку связи можно вставить с помощью
