Часть IV.

Формирование документации

212

▼

Кнопку

Записать можно использовать в том случае, если вы изменили какие!то данные

в диалоге свойств. После нажатия этой кнопки текст основной надписи на листе доку!
мента автоматически обновится.

▼

Кнопку

Извлечь можно использовать в том случае, если вы редактировали текст основ!

ной надписи на листе средствами КОМПАС!График. Затем, не закрывая лист документа,
можно открыть диалог свойств и просмотреть измененный текст основной надписи.

17.9.8. Открытие листа документа

Чтобы открыть лист документа, выполните следующие действия.

1. В разделе

Документы дерева проектов выберите раздел с названием документа.

2. Раскройте выбранный раздел.

3. Укажите лист документа.

4. Из контекстного меню вызовите команду

Открыть. Открыть лист документа можно так!

же двойным щелчком мыши по его названию.

17.9.9. Закрытие листа документа

Чтобы закрыть лист документа, выполните следующие действия.

1. Укажите лист документа.

2. Из контекстного меню вызовите команду

Закрыть.

17.9.10. Удаление документа или листа документа

Удаление документов или отдельных листов документа выполняется одинаково.

Чтобы удалить документ (лист документа), выполните следующие действия.

1. В дереве проектов выделите документ (лист документа).

2. Из контекстного меню вызовите команду

Удалить.

3. Подтвердите удаление документа (листа документа).

При удалении документа удаляются все его листы.

Все свойства распространяются только на текущий лист документа. Для переноса текста
на следующую строку введите символ

\.

Чтобы сохранить текст основной надписи, который был введен средствами КОМПАС!
График, обязательно после ввода текста откройте диалог свойств листа и нажмите кноп!
ку

Извлечь.

Удаленные документы или листы восстановить невозможно.

213

Глава 18.

Приемы работы с объектами схем

18.1.

Общие сведения

К основным объектам схем в КОМПАС!Электрик Std относятся:

▼

УГО;

▼

Соединители;

▼

Специальные символы на схемах.

В этой главе содержится описание работы со всеми перечисленными объектами.

18.2.

Вставка УГО

Любая электрическая схема состоит из условных графических обозначений, которые
описывают тот или иной электроаппарат проектируемого изделия.

Вставка условного графического обозначения (УГО) в схему выполняется из диалога вы!
бора УГО (см. рис. 18.1). В диалоге можно выбрать каталог и необходимое условное гра!
фическое обозначение. Здесь же можно просмотреть детализованное изображение ус!
ловного графического обозначения, ознакомиться с кратким комментарием и выбрать
требуемый угол поворота условного графического обозначения.

Условное графическое обозначение может быть повернуто. При этом сохраняется кор!
ректное расположение текстовых полей. Условное графическое обозначение может
быть отображено зеркально, для чего используется горячая клавиша <F>.

Выбранное условное графическое обозначение вставляется в чертеж. После фиксации
точки вставки предлагается ввести позиционное обозначение аппарата, которому прина!
длежит данное условное графическое обозначение.

Условное графическое обозначение может быть вставлено из диалога свойств аппарата.
Этот диалог можно вызвать двойным щелчком на УГО этого аппарата в схеме
(см. рис. 17.5 на с. 202, 17.11 на с. 203), либо командой контекстного меню

Вставить

вид аппарата в Менеджере проектов (см. раздел 16.2 на с. 190).

Тип аппарата можно выбрать непосредственно при работе со схемой. Это делается в диа!
логе свойств аппарата сразу после вставки условного графического обозначения в чер!
теж. При этом в диалоге выбора типа аппарата отображаются только те аппараты, кото!
рые на схеме могут быть представлены вставленным условным графическим
обозначением. Это уменьшает количество анализируемой информации и облегчает по!
иск требуемого аппарата.

Вообще, тип аппарата может быть выбран в любой момент времени, что позволяет конс!
труктору, не задумываться о комплектации проектируемого изделия, а формировать ло!
гику работы изделия.

Для условного графического обозначения в диалоге свойств аппарата конструктор мо!
жет вводить дополнительную текстовую информацию. Некоторые текстовые поля могут
заполняться из базы данных после выбора типа аппарата. Количество текстовых полей

Часть IV.

Формирование документации

214

на условном графическом обозначении и способ их заполнения определяется пользова!
телем при сохранении этого УГО в базу данных.

Чтобы вставить УГО в схему, выполните следующие действия.

1. Вызовите команду

КОМПАСЭлектрик — Объекты — УГО.

На экране появится диалог

Вставка УГО (рис. 18.1). Описание элементов управления

этого диалога представлено в табл. 18.1.

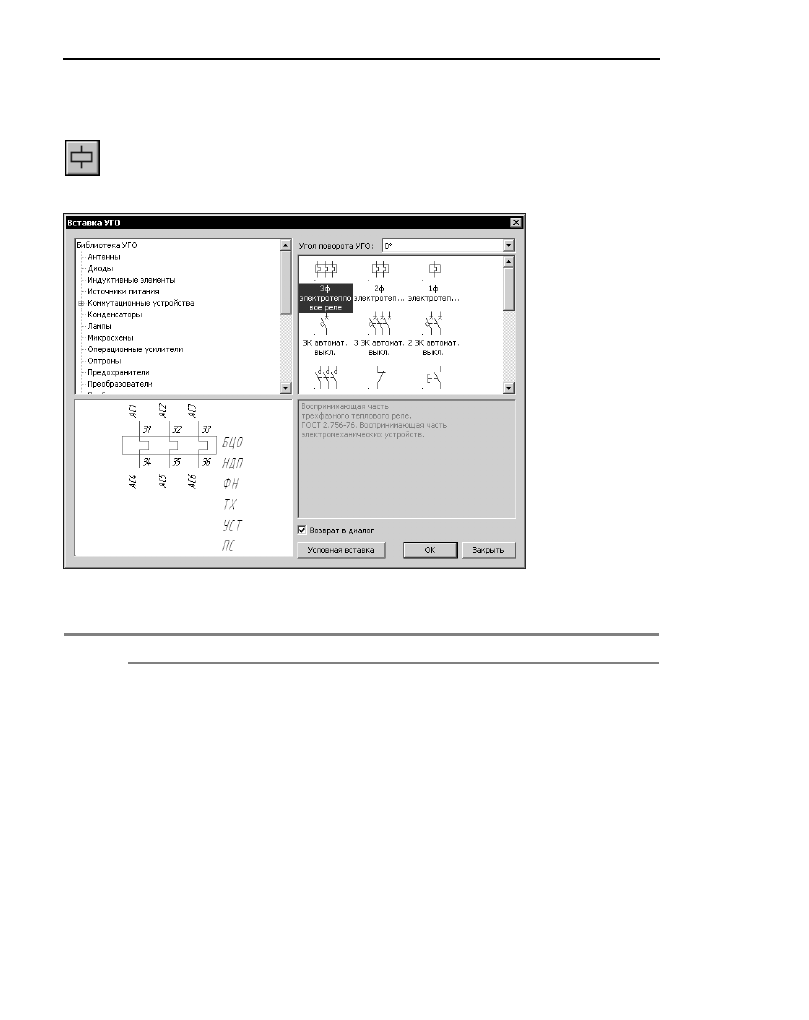

Рис. 18.1.  Диалог Вставка УГО

Табл. 18.1. Элементы управления диалога Вставка УГО

Элемент

Описание

Верхняя область
слева

В ней отображаются каталоги дерева Библиотеки УГО.

Верхняя область
справа

В ней отображается список УГО (в виде пиктограмм с подписями),
содержащихся в указанном каталоге.

Нижняя область
слева

В ней отображается УГО, выделенное в списке.

Нижняя область
справа

В ней отображается текстовое описание УГО, выделенного в
списке.

Угол поворота
УГО

Список углов поворота УГО. Из него можно выбрать значение угла,
на который УГО будет повернуто в схеме. Это значение угла
сохраняется до тех пор, пока не будет выбрано новое значение.

215

Глава 18. Приемы работы с объектами схем

Перечень УГО, отображаемых в диалоге, зависит от типа наполняемой схемы.

2. Выберите из Библиотеки нужное УГО и зафиксируйте его на чертеже схемы. После этого

на экране откроется диалог, в котором можно определить свойства УГО (рис. 18.2).

Для



УГО МКС сначала откроется диалог выбора типа аппарата, а потом диалог свойств.

Элементы управления диалога свойств УГО представлены в табл. 18.2.

Возврат
в диалог

Включите эту опцию, если после вставки УГО в схему нужно
вернуться в диалог

Вставить УГО. Если опция выключена, после

вставки УГО диалог автоматически закрывается.

Условная вставка Если вы нажмете эту кнопку, выбранное УГО будет вставлено в

схему как обычная картинка.

Табл. 18.1. Элементы управления диалога Вставка УГО

Элемент

Описание

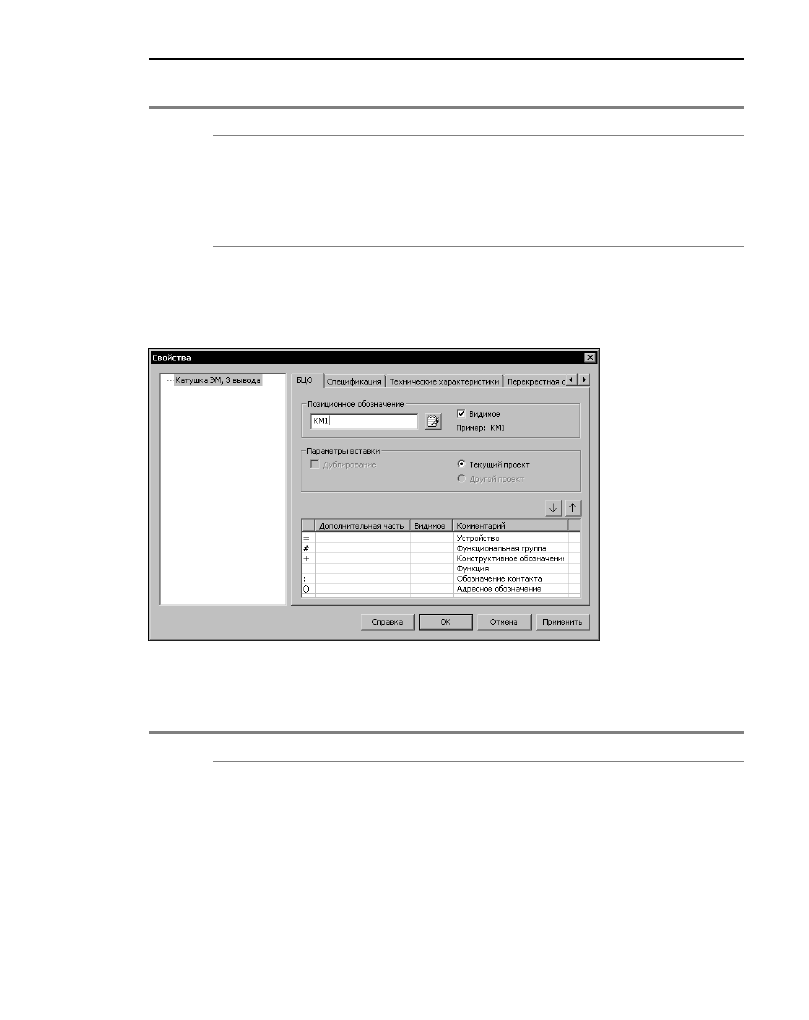

Рис. 18.2.  Диалог свойств УГО

Табл. 18.2. Элементы управления диалога свойств УГО

Элемент

Описание

БЦО

В этой вкладке вводится позиционное обозначение аппарата.
Подробное описание такой же вкладки представлено в табл. 17.15
на с. 208.

Спецификация

В этой вкладке для УГО можно назначить аппарат (выбрать из БДК).

Технические
характеристики

В этой вкладке можно определить технические характеристики
аппарата. Подробное описание такой же вкладки представлено в
табл. 17.8 на с. 201.
