Часть IV.

Формирование документации

204

Если курсором выделен

Монтажный вид, на экране появится диалог свойств монтаж!

ного вида аппарата (рис. 17.6). Элементы управления диалога представлены в табл.
17.12.

Рис. 17.6.  Диалог монтажного вида аппарата. Вкладка УГО МКС

Табл. 17.12. Элементы управления диалога свойств монтажного вида аппарата

Элемент

Описание

УГО МКС

В этой вкладке содержится таблица с перечнем УГО МКС аппарата
и ряд элементов управления для вставки УГО МКС в схему (см.
табл.  17.13).

Зажим

В этой вкладке содержится таблица подключений аппарата, в
которой указано, к каким номерам зажимов есть подключение, и
маркировка провода, которым осуществляется это подключение

*

* Вкладка появляется в диалоге, если УГО вставлено в схему.

Тех.
характеристики

В этой вкладке содержатся описание технических характеристик
аппарата и опции, управляющие видимостью этих характеристик на
схемах

*

.

Табл. 17.13. Элементы управления вкладки УГО МКС

Элемент

Описание

Перечень
УГО МКС

Таблица, которая содержит перечень УГО МКС аппарата. Для УГО,
которые уже вставлены в схему, в таблице отображаются: имя
документа, лист и зона расположения на листе.

205

Глава 17. Наполнение проекта

Если курсором выделена

Составная часть, на экране появится диалог свойств состав!

ной части аппарата (рис. 17.7). Элементы управления диалога представлены в табл.
17.14.

Параметры
вставки

Эта область диалога содержит два элемента управления:
Вставка дубликата (включите эту опцию, если требуется
продублировать УГО МКС, выделенное в таблице);
Угол поворота (поле для выбора из списка угла поворота УГО).

Вставить

Используйте эту кнопку, если нужно вставить УГО МКС,
выделенное в таблице, в текущий лист схемы

*

.

Вставить в >

Используйте эту кнопку, если нужно вставить УГО МКС,
выделенное в таблице, в другой лист схемы.

Перейти

Используйте эту кнопку, если нужно сделать текущим лист схемы,
на котором размещено УГО, выделенное в таблице.

* Кнопка доступна при работе с листами схем.

Табл. 17.13. Элементы управления вкладки УГО МКС

Элемент

Описание

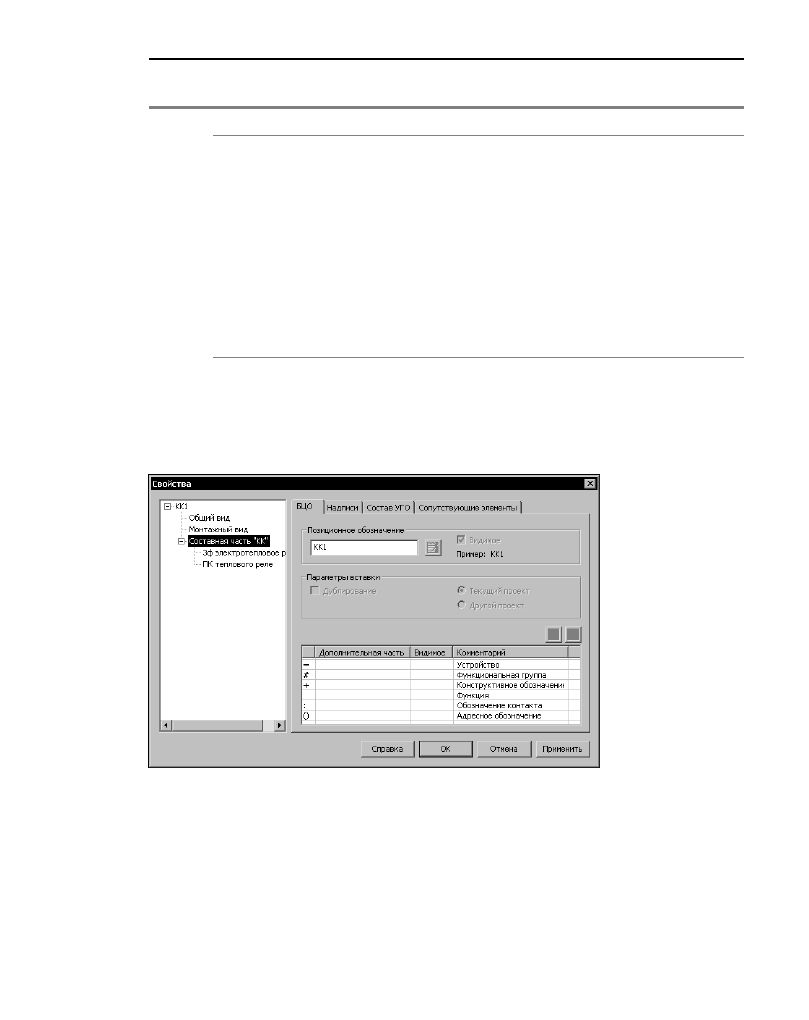

Рис. 17.7.  Диалог свойств составной части аппарата

Часть IV.

Формирование документации

206

Элементами составной части являются УГО. Они отображаются в составной части авто!
матически после их вставки в схемы.

17.5.

Перемещение аппаратов с одной поверхности на другую

По ходу работы над проектом любой аппарат или их группа может быть перемещена с
поверхности на поверхность, как в пределах одной оболочки, так и между разными обо!
лочками.

Чтобы переместить аппарат (аппараты), выполните следующие действия.

1. В дереве проекта установите курсор на имени аппарата.

2. Из контекстного меню вызовите команду

Переместить. На экране откроется диалог пе!

ремещения аппарата (рис 17.8). В левой части диалога содержится список всех аппара!
тов поверхности. В правой части расположен состав комплектующих в виде дерева.

Табл. 17.14. Элементы управления диалога свойств составной части аппарата

Элемент

Описание

БЦО

В этой вкладке можно ввести или изменить БЦО составной части
аппарата (позиционное обозначение и дополнительную часть
БЦО)

*

. Подробное описание такой же вкладки представлено в табл.

17.15.

* Обязательным для заполнения является позиционное обозначение. До!

полнительная часть БЦО может использоваться, например, для узлового
метода проектирования. Кроме того, применение дополнительной части
позволяет ввести в проект два аппарата с псевдоодинаковым БЦО. Т.е. в
обязательной части БЦО для разных аппаратов задать одинаковое позици!
онное обозначение, а в дополнительной — разные обозначения. При этом
видимость дополнительной части снять.

Надписи

В этой вкладке можно ввести тексты для надписей на лицевой и
тыльной сторонах поверхности, установить видимость надписей на
схеме. Чтобы сохранить введенные данные, не закрывая окна
диалога, нажмите кнопку

Применить.

Состав УГО

В этой вкладке содержится таблица с перечнем всех УГО аппарата,
которые присутствуют в его описании, выбранном из БДК, и ряд
кнопок. Кнопки становятся доступными, когда в перечне выбрано
УГО. Элементы управления этой вкладки аналогичны подобным
элементам управления для общего вида аппарата (см. табл. 17.11).

Сопутствующие
элементы

В этой вкладке можно выбрать сопутствующие элементы для
аппарата. Перечень сопутствующих элементов создается в
Менеджере БДК при наполнении описания аппарата (см. табл. 7.4
на с. 127). В качестве сопутствующих элементов составной части
могут быть аппараты.

207

Глава 17. Наполнение проекта

3. В левой части диалога выбе!

рите аппарат или группу ап!
паратов, которые необходи!
мо переместить на другую
поверхность. Выбор группы
аппаратов производится
рамкой, либо совместно с
клавишами

<Shift> или

<Ctrl>.

4. В правой части диалога пос!

ледовательно выберите
оболочку и поверхность, на
которую требуется перемес!
тить аппарат (аппараты).

5. Если после перемещения аппаратов требуется снова вернуться в диалог перемещения

аппарата, включите опцию

Возврат в диалог. Если опция выключена, после перемеще!

ния аппаратов диалог будет закрыт.

6. Нажмите кнопку

Переместить.

17.6.

Добавление клеммника на поверхность

Добавить на поверхность клеммник можно, если в диалоге свойств поверхности во
вкладке

Внешние связи включена опция Наличие клеммника на поверхности.

Чтобы добавить клеммник на поверхность, выполните следующие действия.

1. В перечне комплектующих укажите поверхность.

2. С инструментальной панели вызовите команду

Добавить клеммник.

На экране появится диалог

Добавление клеммника, который содержит следующие

вкладки:

БЦО (см. раздел 17.6.1),

Настройки (см. раздел 17.6.2),

Спецификация (см. раздел 17.6.3).

3. Активизируйте каждую вкладку и введите в них данные о клеммнике.

17.6.1.

Вкладка «БЦО»

В этой вкладке клеммнику присваивается позиционное обозначение. Кроме того, можно
ввести дополнительную часть БЦО и изменить порядок следования элементов дополни!
тельной части. Элементы управления вкладки представлены в табл. 17.15.

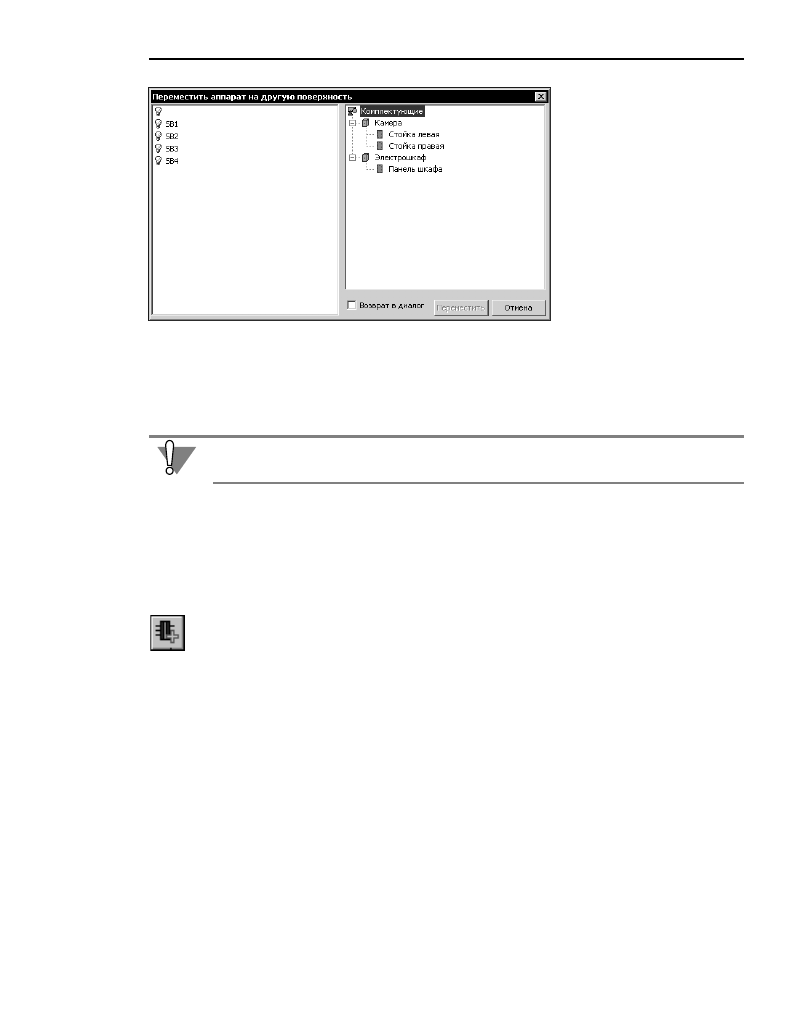

Рис. 17.8.  Диалог Переместить аппарат на другую поверхность

После перемещения аппаратов в Менеджере проектов автоматическое обновление чер!
тежей схем не предусмотрено.
